BODY REPAIR

BL-233

C

D

E

F

G

H

J

K

L

M

A

B

BL

2006 Q45

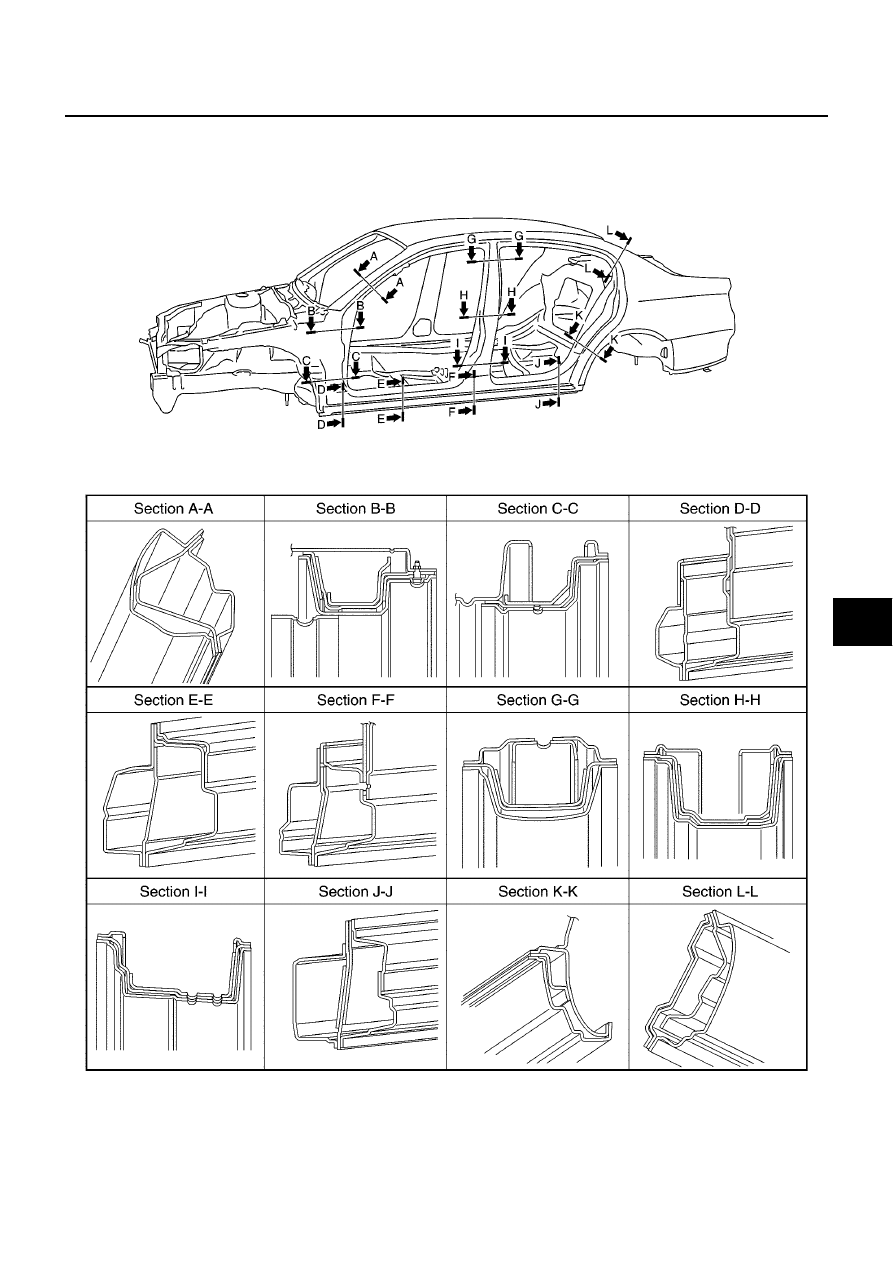

Body Construction

NIS000Y6

BODY CONSTRUCTION

PIIA0101E

BL-234

BODY REPAIR

2006 Q45

Body Alignment

NIS000Y7

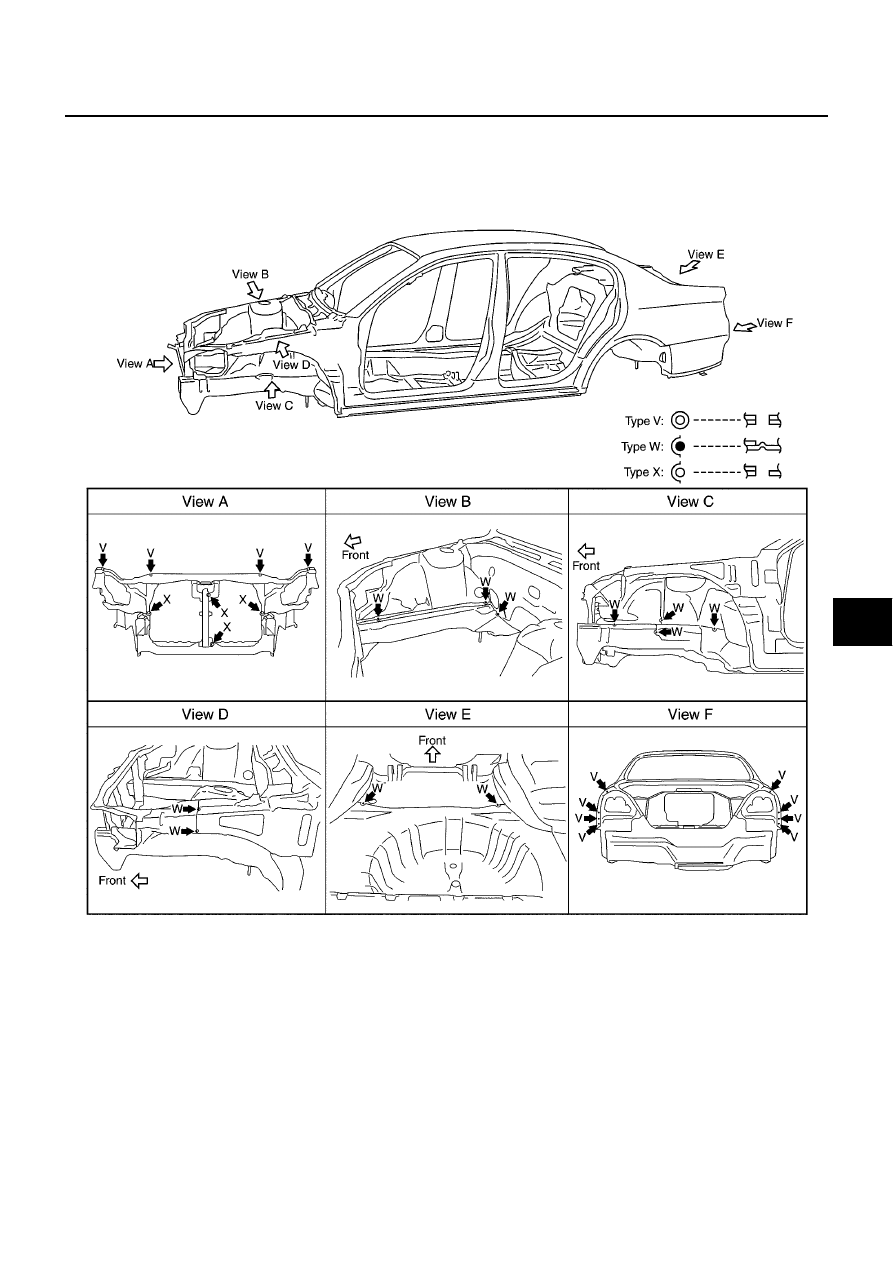

BODY CENTER MARKS

A mark has been placed on each part of the body to indicate the vehicle center. When repairing parts dam-
aged by an accident which might affect the vehicle frame (members, pillars, etc.), more accurate and effective
repair will be possible by using these marks together with body alignment specifications.

SIIA2399E

BODY REPAIR

BL-235

C

D

E

F

G

H

J

K

L

M

A

B

BL

2006 Q45

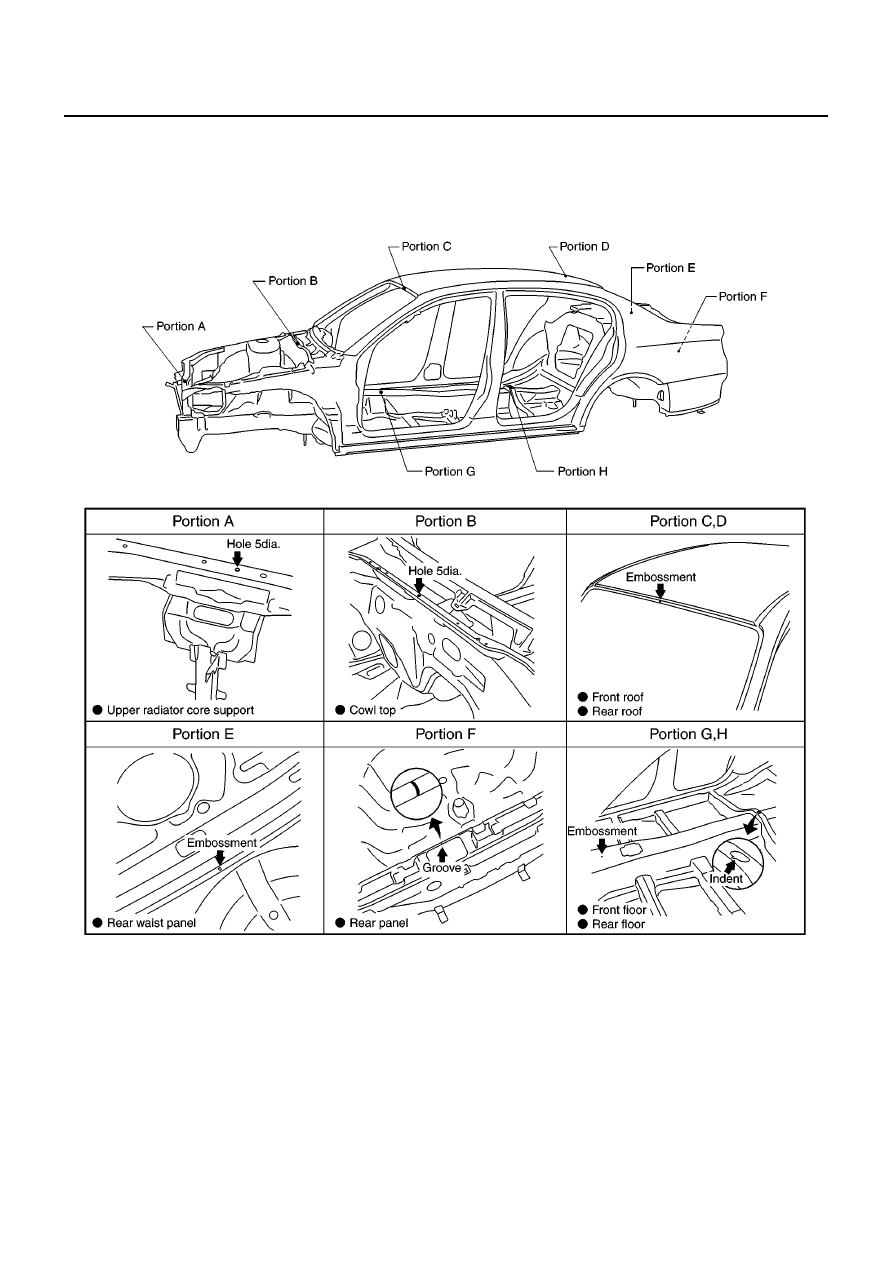

PANEL PARTS MATCHING MARKS

A mark has been placed on each body panel to indicate the parts matching positions. When repairing parts
damaged by an accident which might affect the vehicle structure (members, pillars, etc.), more accurate and
effective repair will be possible by using these marks together with body alignment specifications.

PIIA0103E

BL-236

BODY REPAIR

2006 Q45

DESCRIPTION

●

All dimensions indicated in the figures are actual.

●

When using a tracking gauge, adjust both pointers to equal length. Then check the pointers and gauge
itself to make sure there is no free play.

●

When a measuring tape is used, check to be sure there is no elongation, twisting or bending.

●

Measurements should be taken at the center of the mounting holes.

●

An asterisk (*) following the value at the measuring point indicates that the measuring point on the other
side is symmetrically the same value.

●

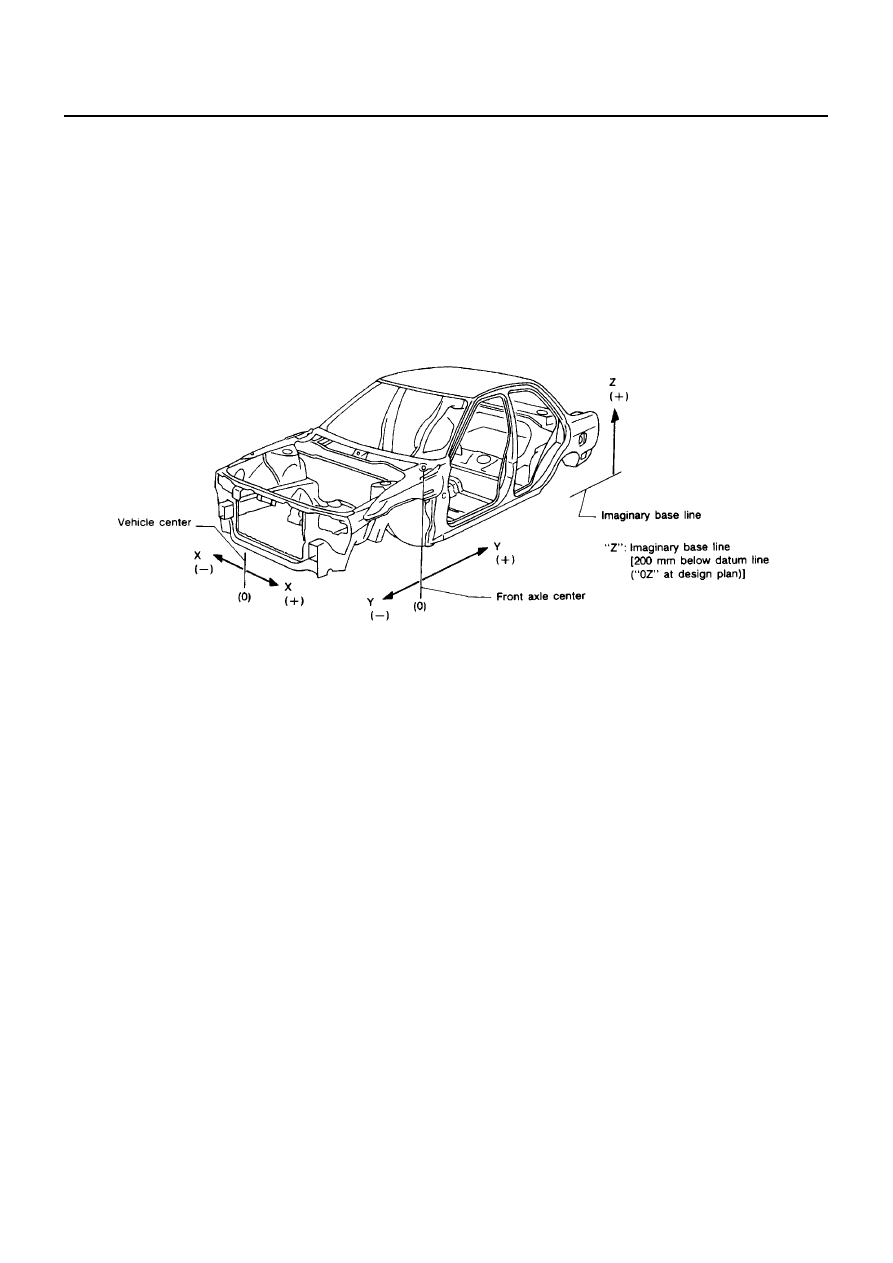

The coordinates of the measurement points are the distances measured from the standard line of

″

X

″

,

″

Y

″

and

″

Z

″

.

PIIA0104E
