AUDIO

PFP:28111

System Description

NKS001HN

AUDIO SYSTEM

For Audio System operation information, refer to Owner's Manual.
Power is supplied at all times

●

through 15 A fuse [No. 52, located in the fuse, fusible link and relay block (J/B)]

●

to audio unit terminal 73

●

to satellite radio tuner terminal 33 (With satellite radio)

●

to jumping connector (For satellite radio tuner) terminal 33 (Without satellite radio)

●

to CD auto changer terminal 12,

●

through 15 A fuse [No. 56, located in the fuse, fusible link and relay block (J/B)]

●

to combination switch (spiral cable) terminal 24,

●

through combination switch (spiral cable) terminal 20

●

to steering switch terminal 1,

●

through 30 A fuse [No. J, located in the fuse, fusible link and relay box]

●

to BOSE speaker amp. terminal 11.

With the ignition switch in the ACC or ON position, power is supplied

●

through 10 A fuse [No. 21, located in the fuse block (J/B) No. 1]

●

to audio unit terminal 72

●

to BOSE speaker amp. terminal 34

●

to satellite radio tuner terminal 34 (With satellite radio)

●

to jumping connector (For satellite radio tuner) terminal 34 (Without satellite radio)

●

to rear control cancel relay terminal 3

●

to CD auto changer terminal 16,

●

through 10 A fuse [No. 4, located in the fuse block (J/B) No. 1]

●

to rear control  cancel switch terminal 4.

When rear control cancel switch is in rear control position, power is supplied

●

through rear control cancel switch terminal 3

●

to rear control cancel relay terminal 2.

Then rear control cancel relay is energized and power is supplied

●

through rear control cancel relay terminal 5

●

to rear control switch terminal 1.

When steering switch pressed ON, signal is sent

●

from steering switch terminal 2

●

through combination switch (spiral cable) terminals 19 and 25

●

to multifunction switch terminal 7.

Ground is supplied through the case of the audio unit.
Ground is also supplied

●

to BOSE speaker amp. terminal 27

●

to rear control cancel relay terminal 1

●

through body grounds B217 and B256,

●

to CD auto changer terminal 15

●

through body grounds M24 and M114,

●

to steering switch terminal 3

●

through body ground,

●

to rear control switch terminal 12

●

through body grounds M25 and M115.

When the audio unit is turned to the ON position, audio signals are supplied

●

through terminals 80, 79, 81 and 82 of audio unit

AV-6

AUDIO

●

to terminals 40, 39, 38 and 41 of BOSE speaker amp.

●

through terminals 12, 13, 14, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 28, 29 and 30 of BOSE speaker amp.

●

to every terminals 1 and 2 of instrument speakers, front and rear door speakers and woofer.

AV Communication Line

Audio system components (Audio unit, BOSE speaker amplifier, etc.) are connected by AV communication line
and controlled by signals from the multifunction switch.

AudioPilot

®

  system

AudioPilot

®

  is the sound improving system that picks up by a microphone under the clock any noises or the

sound of music coming into the vehicle, and that uses the BOSE speaker amp. to revise the frequency feature
of music in real time in response to the frequency feature of the noise while driving and listening to music.

●

If low frequency area noise from vehicle is loud, it adjusts low frequency element of music to be bigger
than vehicle noise.

●

If high frequency area noise from vehicle is loud, it adjusts high frequency element of music to be bigger
than vehicle noise.

●

If vehicle noise is smaller than the setting volume, correction is not performed.

AUDIO

AV-7

C

D

E

F

G

H

I

J

L

M

A

B

AV

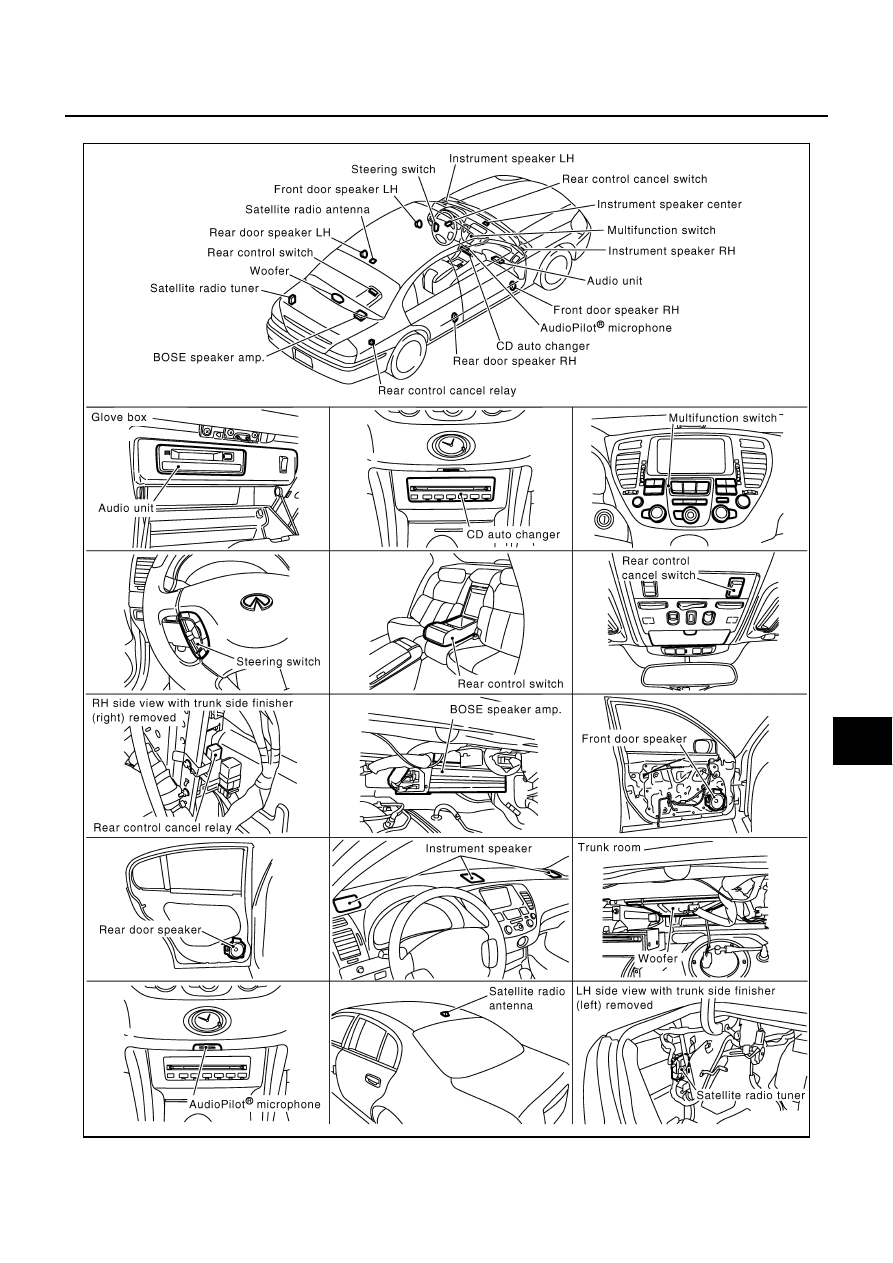

Component Parts Location

NKS001HO

SKIB7593E

AV-8

AUDIO

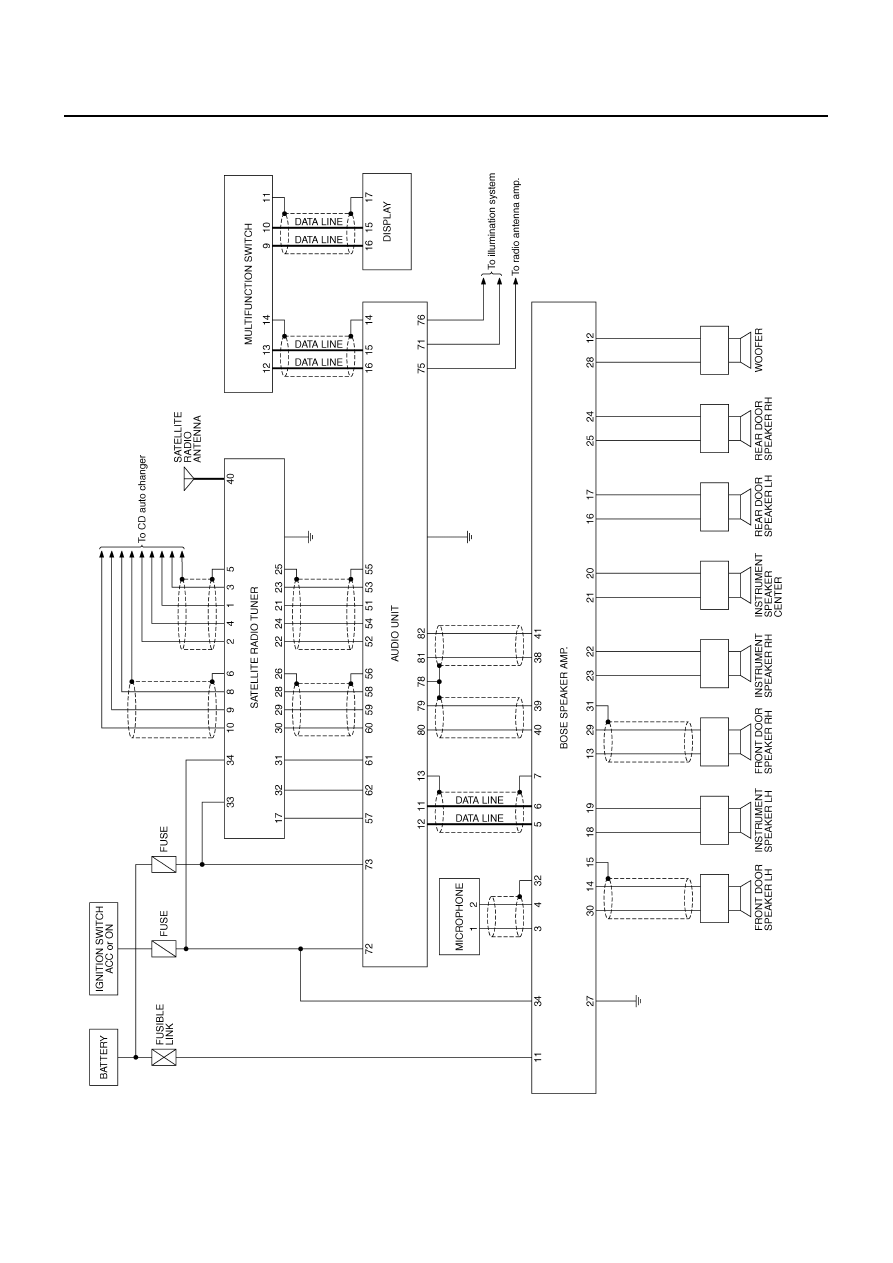

Schematic — AUDIO — / With Satellite Radio

NKS001HP

TKWM3787E
