HEATER & COOLING UNIT ASSEMBLY

ATC-135

C

D

E

F

G

H

I

K

L

M

A

B

ATC

HEATER & COOLING UNIT ASSEMBLY

PFP:27110

Removal and Installation

NJS0009A

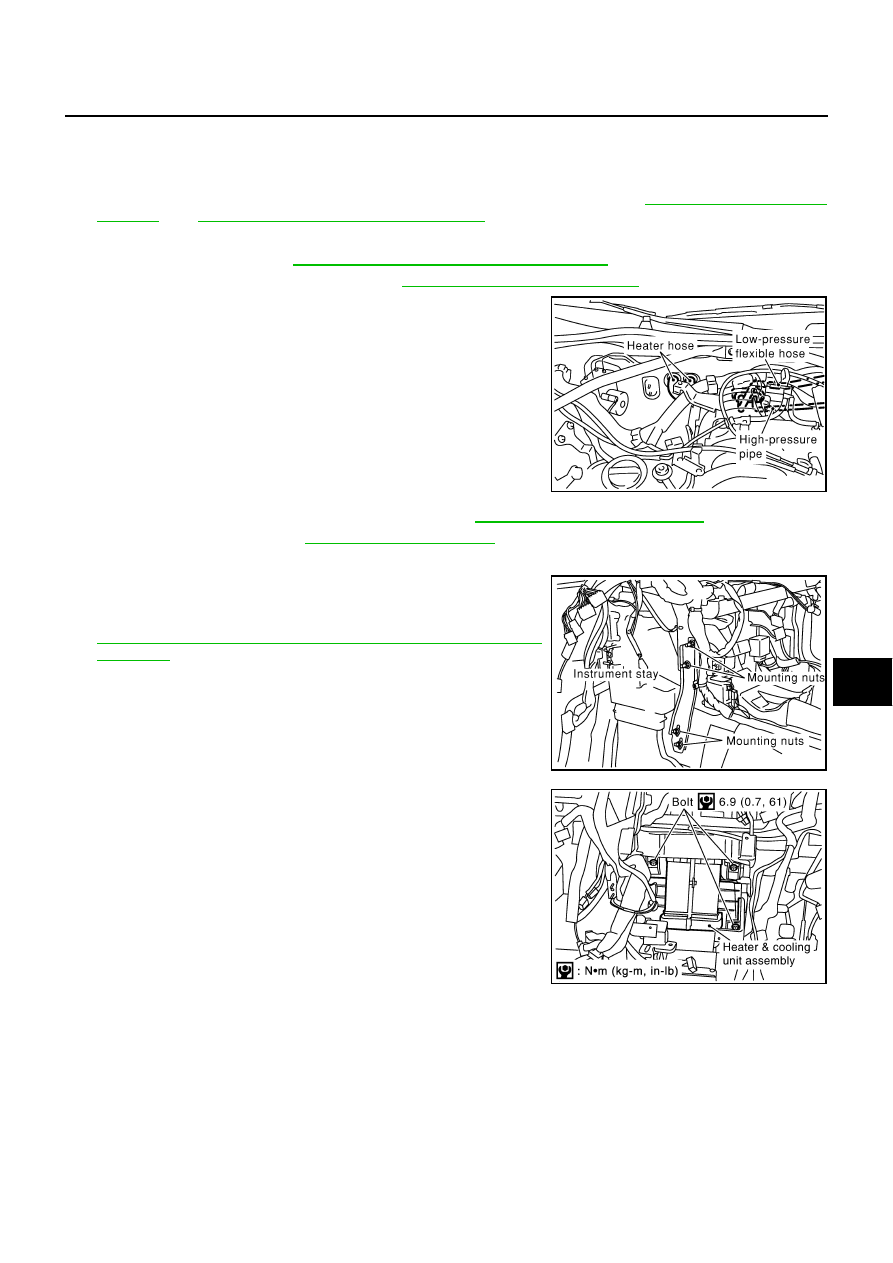

REMOVAL

1.

Remove engine cover and air cleaner cover, using power tools. Refer to

EM-13, "ENGINE ROOM

COVER"

  and

EM-17, "AIR CLEANER AND AIR DUCT"

 .

2.

Use a refrigerant collecting equipment (for HFC-134a) to discharge the refrigerant.

3.

Remove tower bar. Refer to

FSU-5, "FRONT SUSPENSION ASSEMBLY"

 .

4.

Drain coolant from cooling system. Refer to

CO-8, "Changing Engine Coolant"

 .

5.

Disconnect two heater hoses from heater core pipe.

6.

Disconnect low-pressure flexible hose and high-pressure pipe
from evaporator.

CAUTION:

Cap or wrap the joint of the pipe with a suitable material
such as vinyl tape to avoid the entry of air.

7.

Remove instrument panel and pad assembly. Refer to

IP-10, "Removal and Installation"

 .

8.

Remove blower unit. Refer to

ATC-130, "BLOWER UNIT"

 .

9.

Remove clips of vehicle harness from steering member.

10. Remove mounting nuts, and then remove instrument stays

(driver side, passenger side).

11. Remove center defroster nozzle and ventilator ducts. Refer to

ATC-144, "Removal of Center Defroster Nozzle, Duct and Venti-
lator Duct"

 .

12. Remove mounting bolts from heater & cooling unit assembly.

RJIA0318E

RJIA0115E

SJIA1293E

ATC-136

HEATER & COOLING UNIT ASSEMBLY

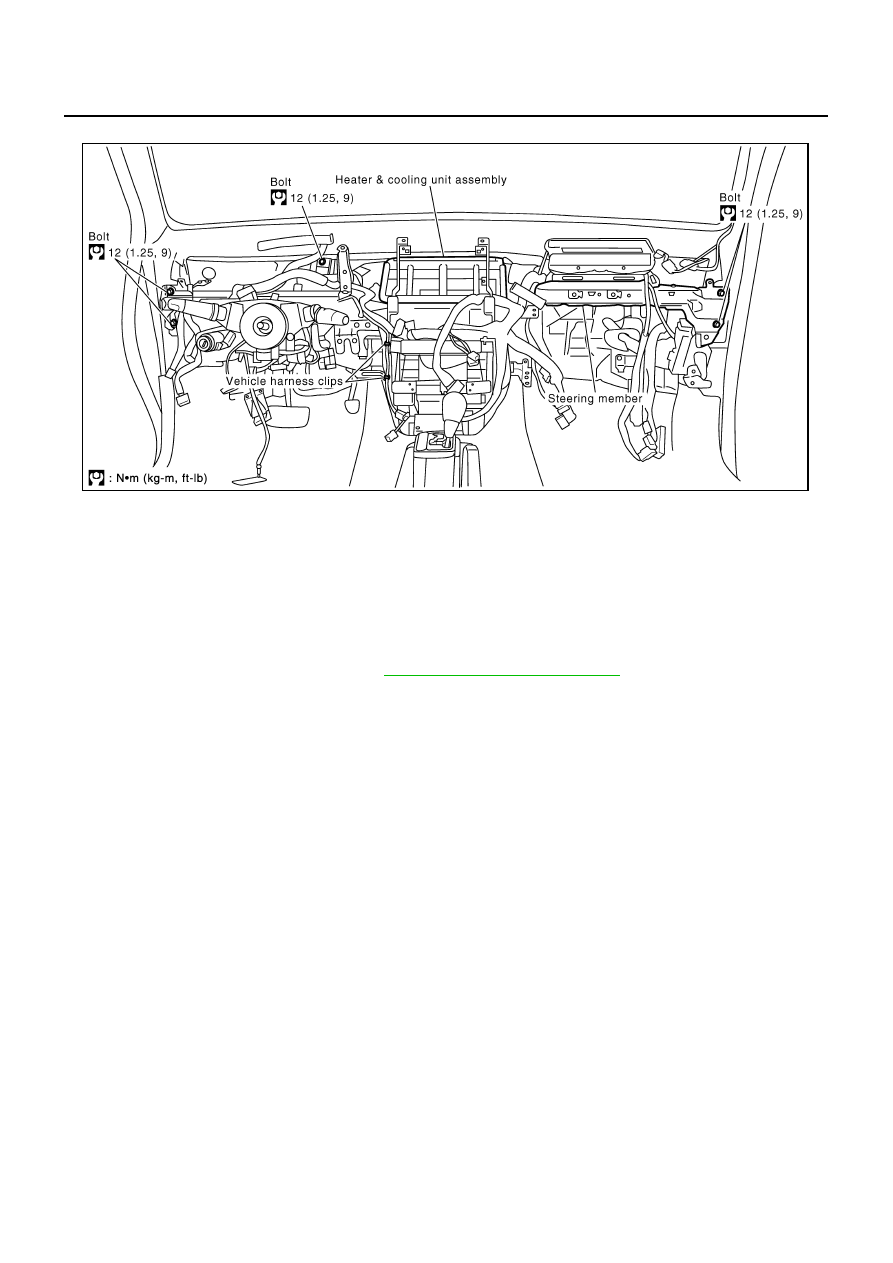

13. Remove mounting bolts, and then remove steering member.

14. Remove heater & cooling unit assembly.

INSTALLATION

Installation is basically the reverse order of removal.

CAUTION:

●

Replace O-rings of low-pressure flexible hose and high-pressure pipe with new ones, and then
apply compressor oil to it when installing it.

●

When recharging refrigerant, check for leaks.

NOTE:

●

When filling radiator with coolant, refer to

CO-8, "Changing Engine Coolant"

 .

●

Recharge the refrigerant.

SJIA1294E

HEATER & COOLING UNIT ASSEMBLY

ATC-137

C

D

E

F

G

H

I

K

L

M

A

B

ATC

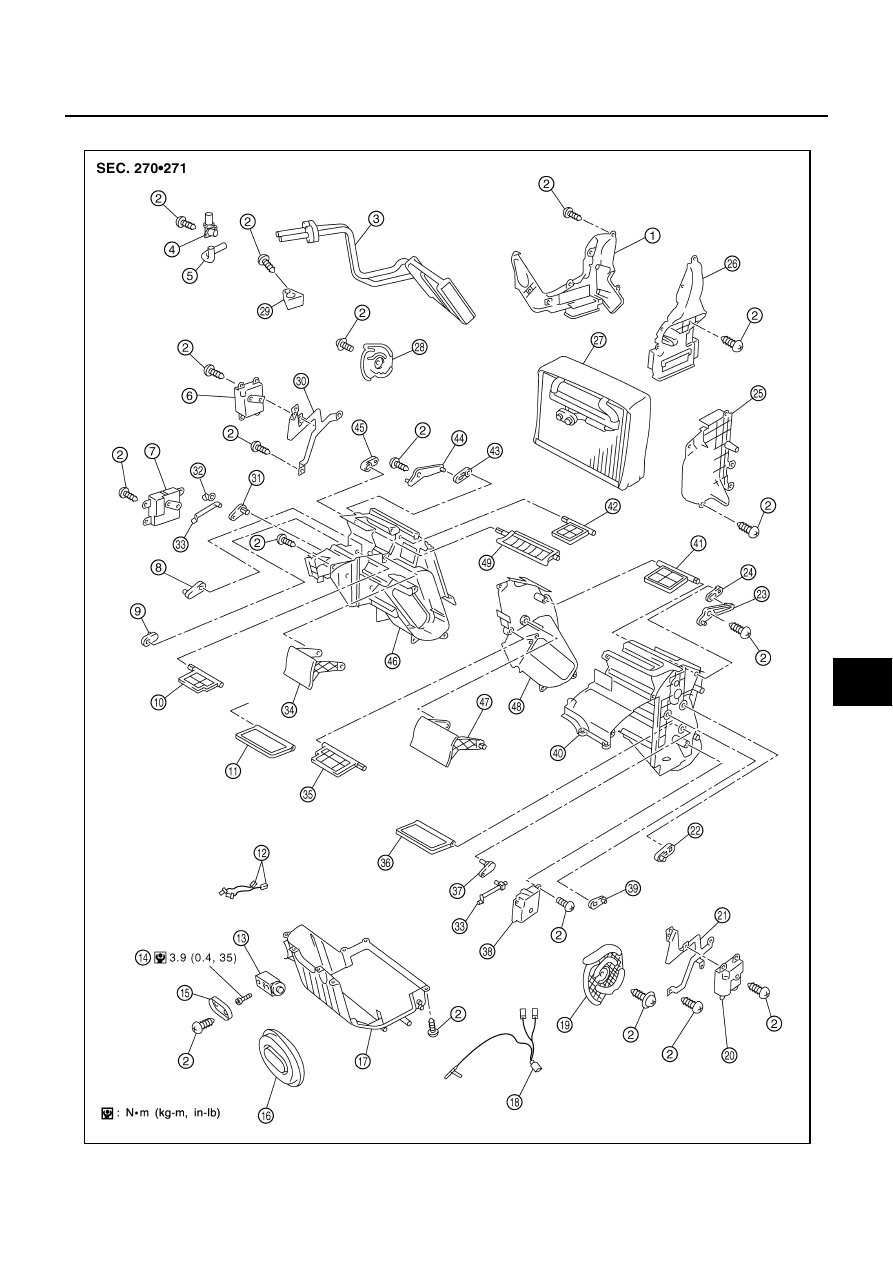

Disassembly and Assembly

NJS0009B

RJIA3083E

ATC-138

HEATER & COOLING UNIT ASSEMBLY

1.

Foot duct (right)

2.

Screw

3.

Heater core

4.

Aspirator

5.

Aspirator duct

6.

Mode door motor (passenger side)

7.

Air mix door motor (passenger side)

8.

Ventilator door lever (right)

9.

Bi-level door lever (right)

10. Bi-level door (right)

11. Air mix door (right)

12. Sub harness

13. Expansion valve

14. Bolt

15. Expansion valve cover

16. Cooler grommet

17. Heater & cooling unit case (lower)

18. Intake sensor

19. Side link (left)

20. Mode door motor (driver side)

21. Mode door motor bracket (left)

22. Ventilator door lever (left)

23. Foot door link (left)

24. Foot door lever (left)

25. Evaporator cover

26. Foot duct (left)

27. Evaporator

28. Side link (right)

29. Heater pipe bracket

30. Mode door motor bracket (right)

31. Air mix door lever (right)

32. Rod holder

33. Rod

34. Ventilator door (right)

35. Bi-level door (left)

36. Air mix door (left)

37. Air mix door lever (left)

38. Air mix door motor (driver side)

39. Bi-level door lever (left)

40. Heater & cooling unit case (driver

side)

41. Foot door (left)

42. Foot door (right)

43. Foot door lever (right)

44. Foot door link (right)

45. Defroster door lever (right)

46. Heater & cooling unit case (passen-

ger side)

47. Ventilator door (left)

48. Heater & cooling unit case (center)

49. Defroster door
