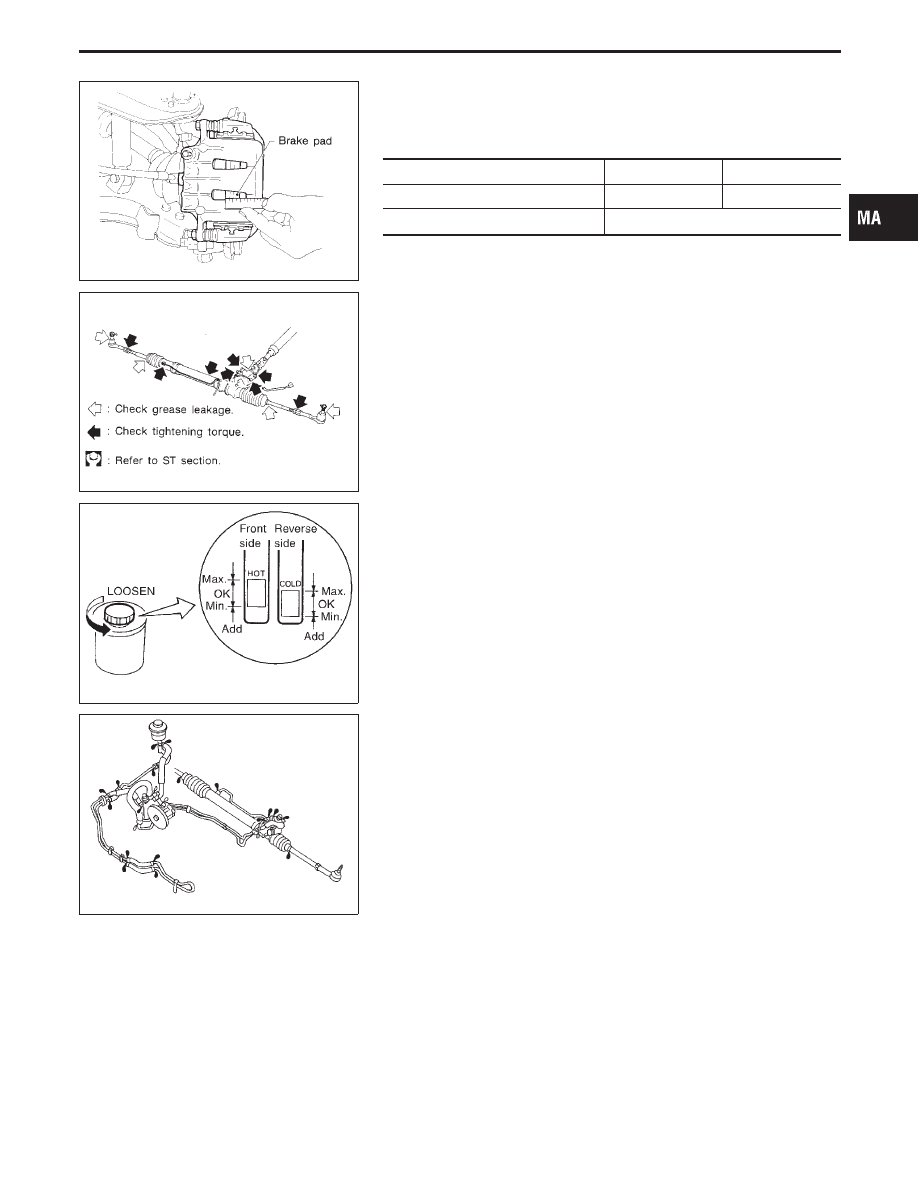

Check pad thickness from inspection hole.

I

Check for uneven wear or damage.

Unit: mm (in)

Front

Rear

Standard thickness

11.0 (0.433)

10.0 (0.394)

Minimum thickness

2.0 (0.079)

SMA657C

Checking Steering Gear and Linkage

STEERING GEAR

I

Check gear housing and boots for looseness, damage or
grease leakage.

I

Check connection with steering column for looseness.

STEERING LINKAGE

I

Check ball joint, dust cover and other component parts for
looseness, wear, damage or grease leakage.

SMA898C

Checking Power Steering Fluid and Lines

I

Check fluid level with engine off.

I

Check fluid level with dipstick on reservoir cap. Use “HOT”
range at fluid temperatures of 50 to 80°C (122 to 176°F). Use
“COLD” range at fluid temperatures of 0 to 30°C (32 to 86°F).

CAUTION:

I

Do not overfill.

I

Recommended fluid is Genuine Nissan PSF II or equiva-
lent.

SST836C

I

Check lines for improper attachment, leaks, cracks, damage,
loose connections, chafing or deterioration.

I

Check rack boots for accumulation of power steering fluid.

GI

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

CHASSIS AND BODY MAINTENANCE

Checking Disc Brake (Cont’d)

MA-21

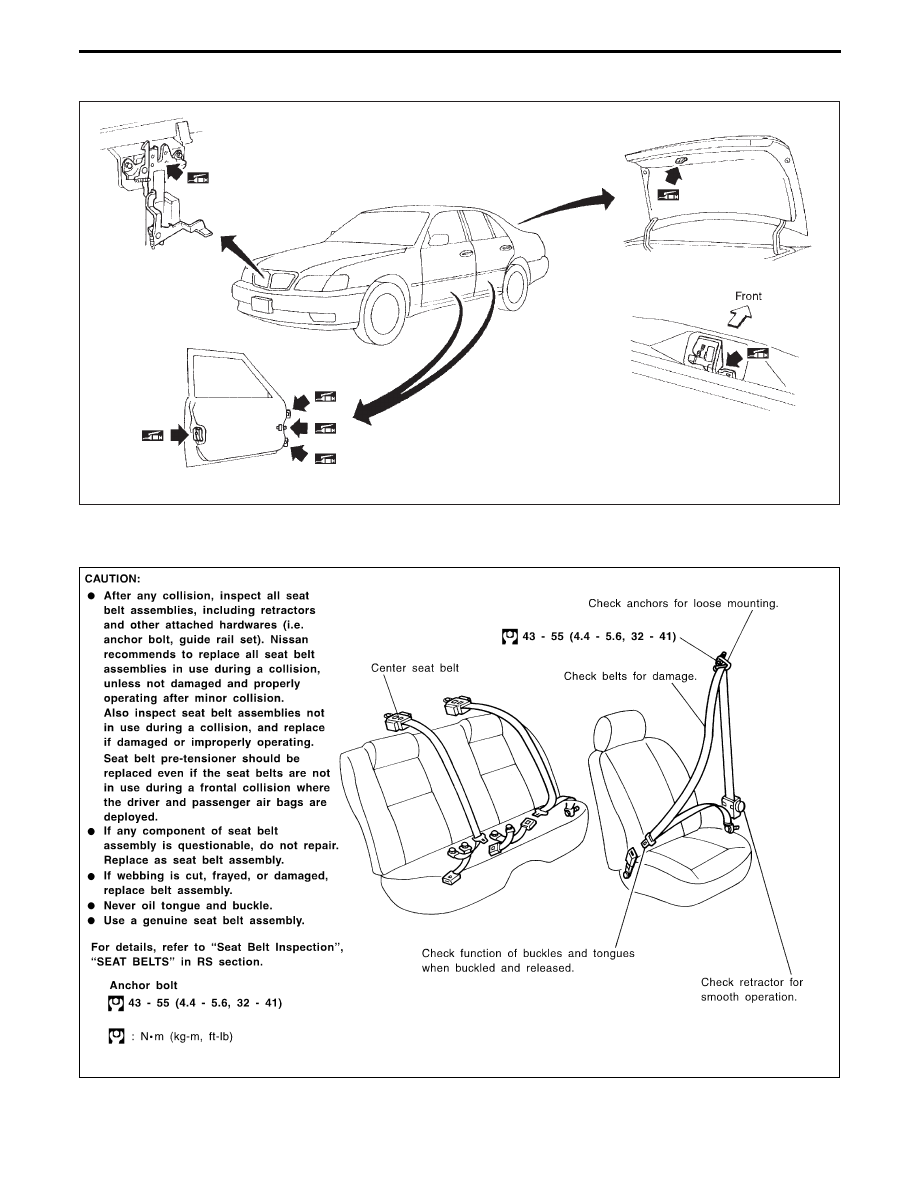

Lubricating Locks, Hinges and Hood Latches

SMA893C

Checking Seat Belts, Buckles, Retractors,
Anchors and Adjusters

SMA024DB

CHASSIS AND BODY MAINTENANCE

MA-22

Engine Maintenance

INSPECTION AND ADJUSTMENT

Belt deflection and tension

Deflection adjustment

Unit: mm (in)

Tension adjustment*1

Unit: N (kg, lb)

Used belt

New belt

Used belt

New belt

Limit

After adjustment

Limit

After adjustment

Alternator

8 (0.31)

4 - 5

(0.16 - 0.20)

3.5 - 4.5

(0.138 - 0.177)

196 (20, 44)

736 - 814

(75 - 83,

165 - 183)

843 - 922

(86 - 94,

190 - 207)

Air conditioner compressor

13 (0.51)

9 - 10

(0.35 - 0.39)

8 - 9

(0.31 - 0.35)

196 (20, 44)

500 - 579

(51 - 59,

112 - 130)

608 - 686

(62 - 70,

137 - 154)

Power steering oil pump

14 (0.55)

9 - 10

(0.35 - 0.39)

8 - 9

(0.31 - 0.35)

137 (14, 31)

353 - 432

(36 - 44,

79 - 97)

451 - 530

(46 - 54,

101 - 119)

Water pump

9 (0.35)

6 - 7

(0.24 - 0.28)

5 - 6

(0.20 - 0.24)

196 (20, 44)

539 - 618

(55 - 63,

121 - 139)

657 - 736

(67 - 75,

148 - 165)

Applied pushing force

98 N (10 kg, 22 lb)

—

*1: If the belt tension gauge cannot be installed at check points, check drive belt tension at a different location on the belt.

Spark plug

Standard type

PFR5G-11

Hot type

PFR4G-11

Cold type

PFR6G-11

Plug gap (Nominal)

1.1 mm (0.043 in)

Chassis and Body Maintenance

INSPECTION AND ADJUSTMENT

Wheel balance

Maximum
allowable
unbalance

Dynamic
(at rim flange)

g (oz)

10 (0.35)

(One side)

Static

g (oz)

20 (0.71)
