SEM451F

16. Remove cylinder head gaskets.

SEM445F

Disassembly

1.

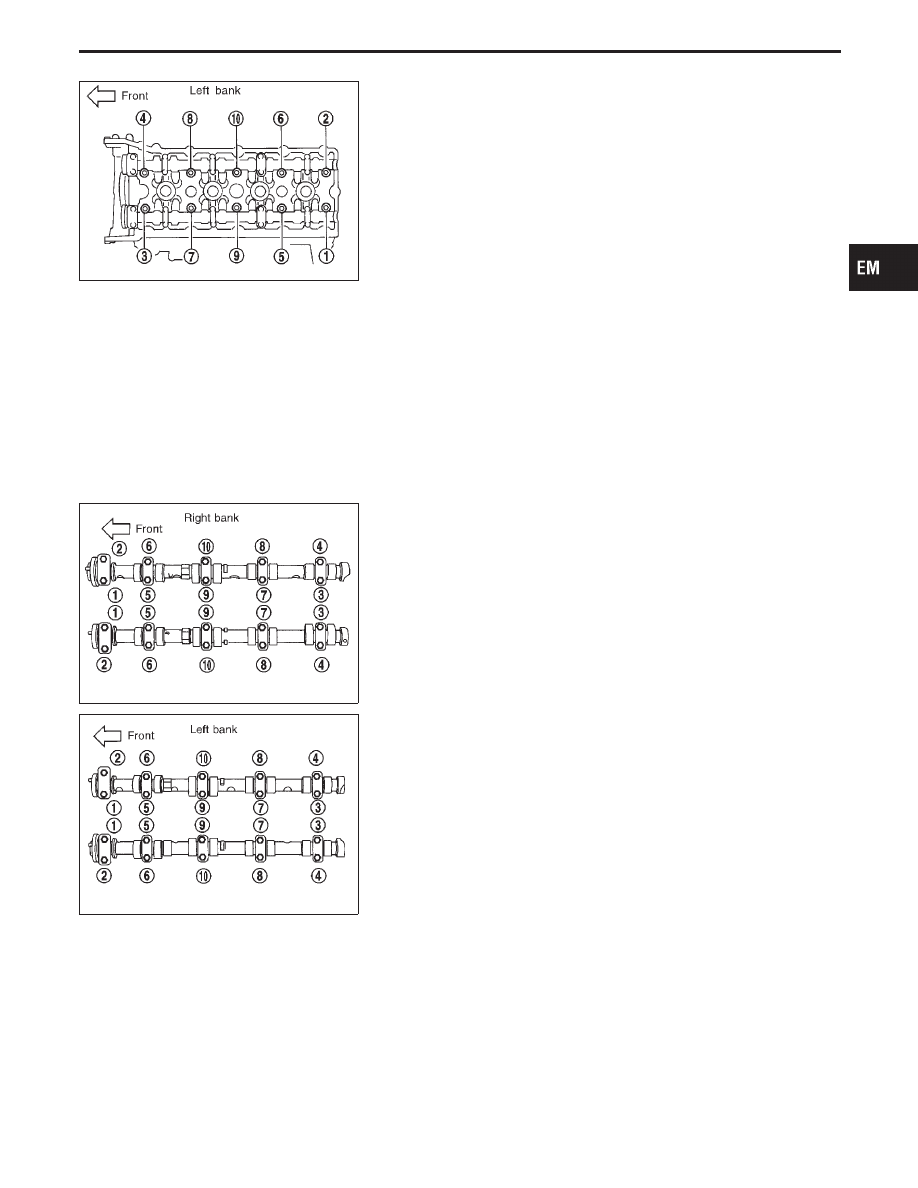

Remove camshaft bracket.
Loosen and remove bolts following the order shown in the fig-
ure.

Mark the installation position before removing camshaft
bracket.

Inspect camshaft end play before loosening camshaft bracket
bolts.

SEM446F

2.

Remove camshaft.

3.

Remove rocker arm.

GI

MA

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

CYLINDER HEAD

Cylinder Head Assembly Removal (Cont’d)

EM-33

SEM481FA

4.

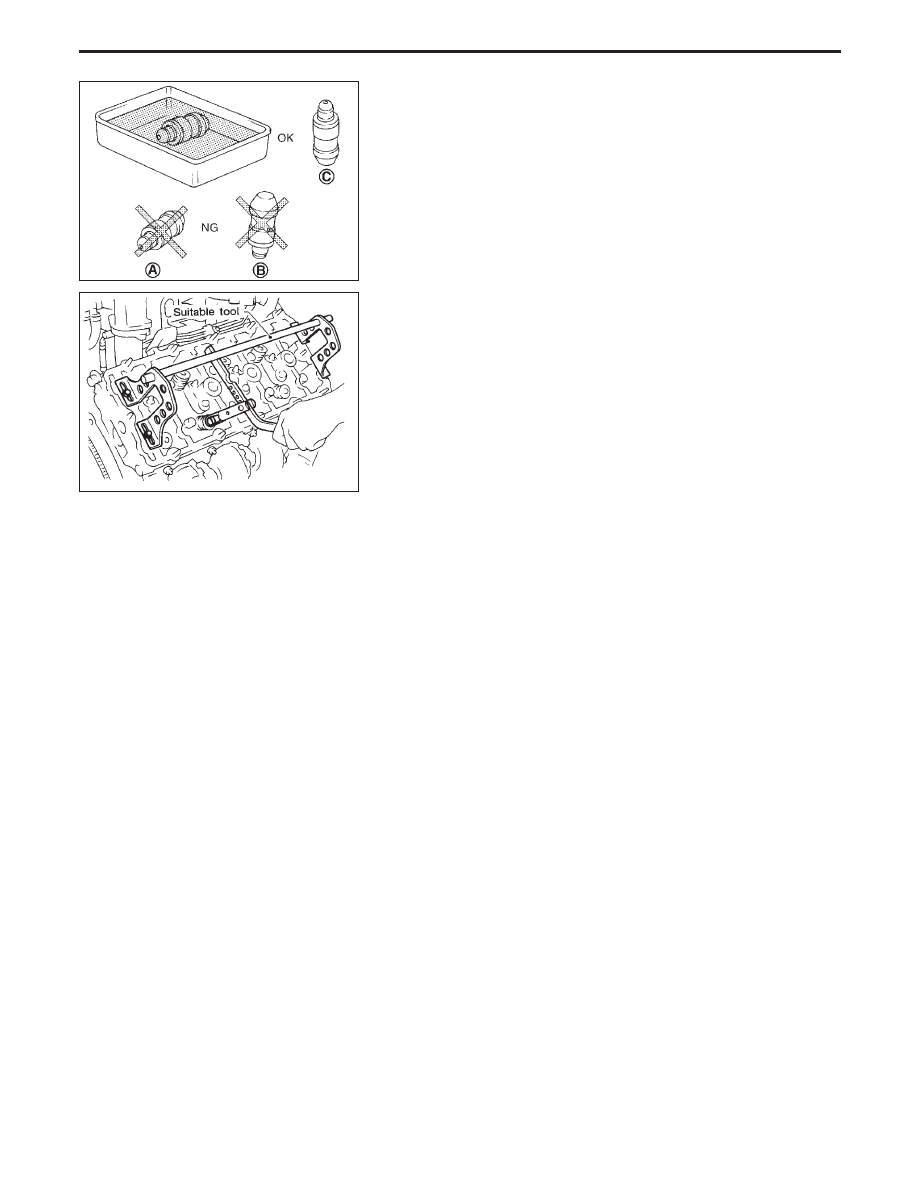

Remove hydraulic lash adjuster.
If hydraulic lash adjuster is kept on its side, there is a risk
of air entering it. After removal, always set hydraulic lash
adjuster in upright position. Otherwise, place it in a con-
tainer of engine oil when laying it on its side.

I

Do not disassemble hydraulic lash adjuster.

I

Attach tags to valve lifters so as not to mix them up.

SEM689EA

5.

Remove valve collets.
Use valve spring compressor (suitable tool) and remove valve
collets.

6.

Remove valve spring retainers, valve springs and valve spring
seats.

7.

Remove valves.
Before removing valves, inspect gap between valve guides
and check valve stem protrusion distance.

CYLINDER HEAD

Disassembly (Cont’d)

EM-34

SEM925C

Inspection

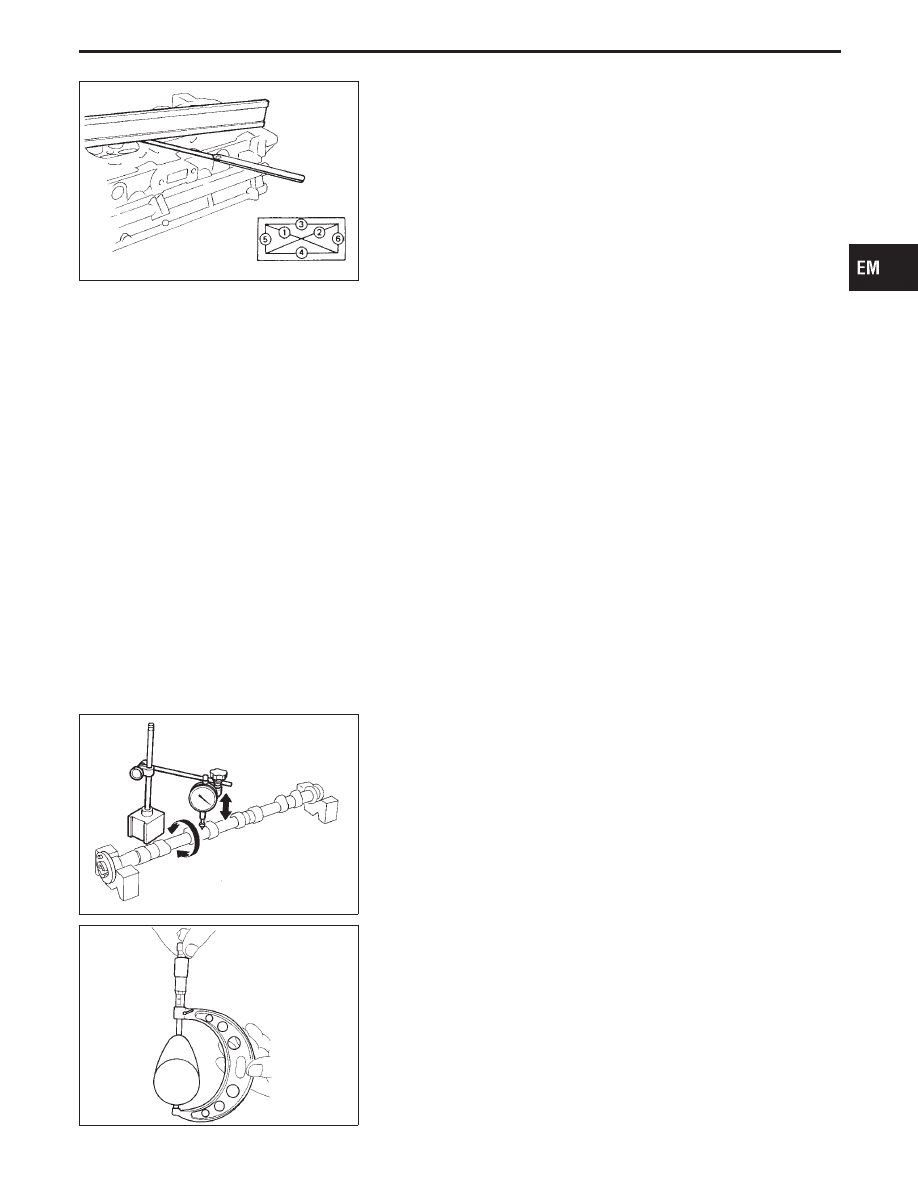

CYLINDER HEAD DISTORTION

Clean surface of cylinder head.
Use a reliable straightedge and feeler gauge to check the flatness
of cylinder head surface.
Check along six positions shown in the figure.

Head surface flatness:

Standard

Less than 0.03 mm (0.0012 in)

Limit

0.1 mm (0.004 in)

If beyond the specified limit, replace it or resurface it.
Resurfacing limit:
The limit for cylinder head resurfacing is determined by the
cylinder block resurfacing.
Amount of cylinder head resurfacing is “A”.
Amount of cylinder block resurfacing is “B”.

The maximum limit is as follows:

A + B = 0.2 mm (0.008 in)

After resurfacing cylinder head, check that camshaft rotates freely
by hand. If resistance is felt, cylinder head must be replaced.

Nominal cylinder head height:

130.7 - 130.9 mm (5.146 - 5.154 in)

SEM926C

CAMSHAFT VISUAL CHECK

Check camshaft for scratches, seizure and wear.

CAMSHAFT RUNOUT

1.

Measure camshaft runout at the center journal.

Runout (Total indicator reading):

Standard

Less than 0.02 mm (0.0008 in)

Limit

0.05 mm (0.0020 in)

2.

If it exceeds the limit, replace camshaft.

SEM549A

CAMSHAFT CAM HEIGHT

1.

Measure camshaft cam height.

Standard cam height:

Intake

37.858 - 38.048 mm (1.4905 - 1.4979 in)

Exhaust

34.969 - 35.159 mm (1.3767 - 1.3842 in)

Cam wear limit:

Intake & Exhaust

0.05 mm (0.0020 in)

2.

If wear is beyond the limit, replace camshaft.

GI

MA

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

CYLINDER HEAD

EM-35

SEM927C

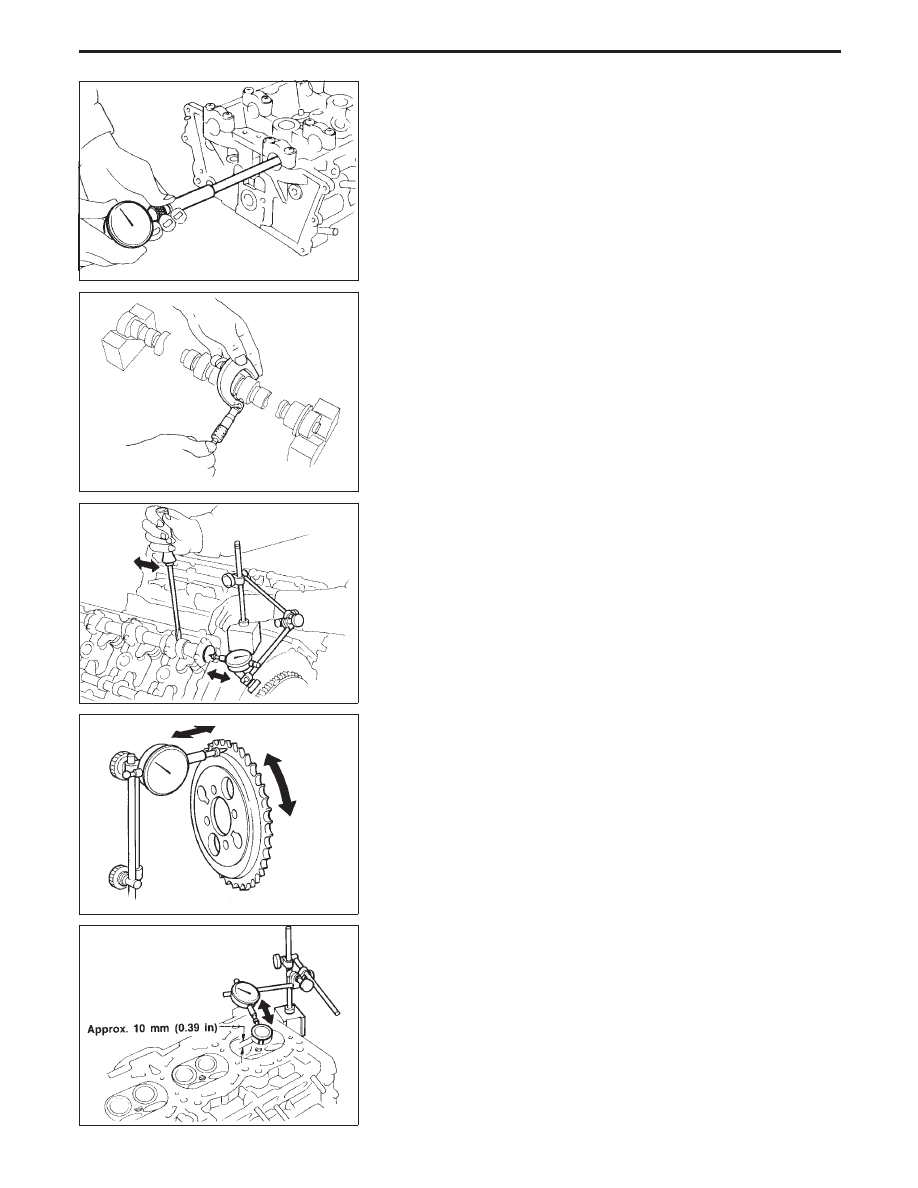

CAMSHAFT JOURNAL CLEARANCE

1.

Install camshaft bracket and tighten bolts to the specified
torque.

2.

Measure inner diameter of camshaft bearing.

Standard inner diameter:

26.000 - 26.021 mm (1.0236 - 1.0244 in)

SEM012A

3.

Measure outer diameter of camshaft journal.

Standard outer diameter:

25.935 - 25.955 mm (1.0211 - 1.0218 in)

4.

If clearance exceeds the limit, replace camshaft and/or cylin-
der head.

Camshaft journal clearance:

Standard

0.045 - 0.086 mm (0.0018 - 0.0034 in)

Limit

0.15 mm (0.0059 in)

SEM928C

CAMSHAFT END PLAY

1.

Install camshaft in cylinder head.

2.

Measure camshaft end play.

Camshaft end play:

Standard

0.070 - 0.148 mm (0.0028 - 0.0058 in)

Limit

0.20 mm (0.0079 in)

SEM929C

CAMSHAFT SPROCKET RUNOUT

1.

Install sprocket on camshaft.

2.

Measure camshaft sprocket runout.

Runout (Total indicator reading):

Less than 0.25 mm (0.0098 in)

3.

If it exceeds the limit, replace camshaft sprocket.

SEM930C

VALVE GUIDE CLEARANCE

1.

Measure valve deflection in a parallel direction with rocker arm.
(Valve and valve guide mostly wear in this direction.)

Valve deflection limit (Dial gauge reading):

Intake & Exhaust

0.15 mm (0.0059 in)

CYLINDER HEAD

Inspection (Cont’d)

EM-36
