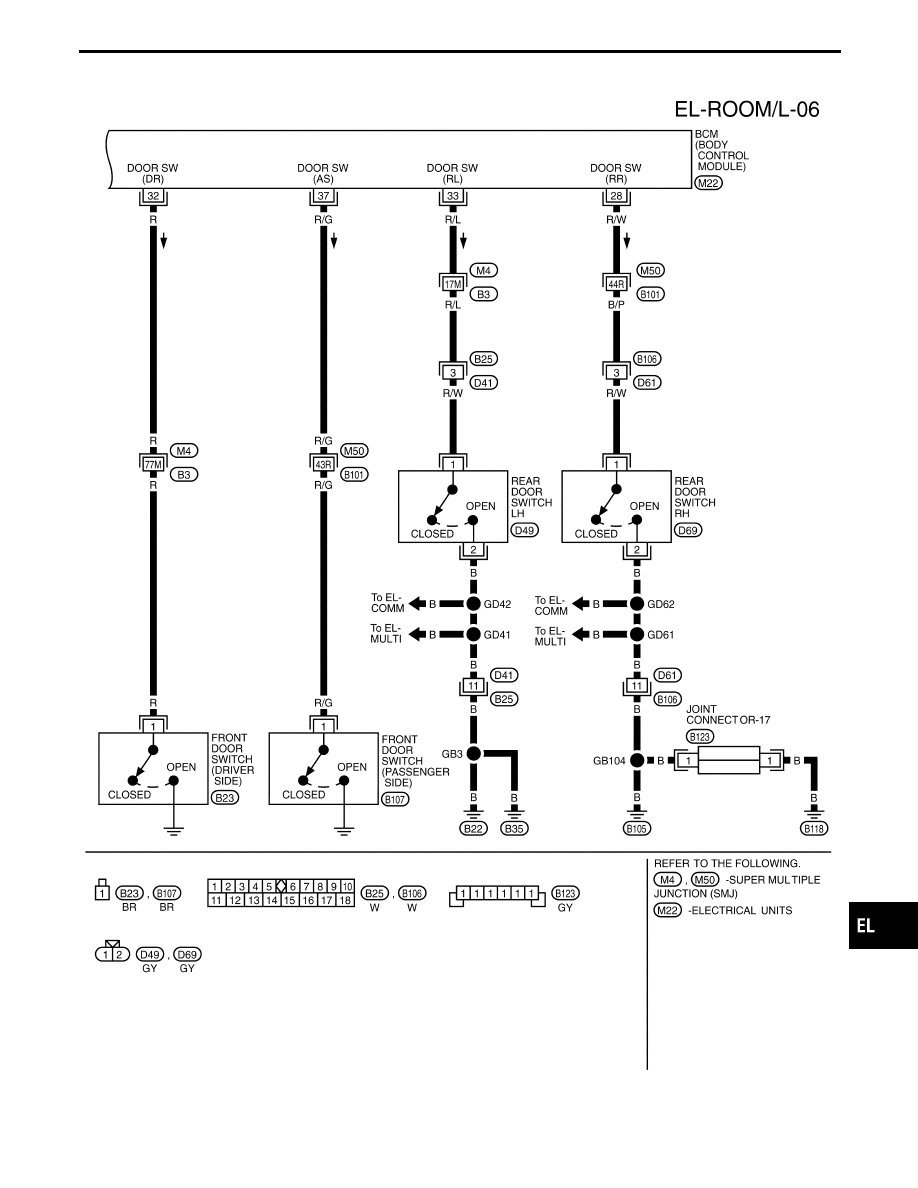

INTERIOR ILLUMINATION CONTROL — IVMS

Wiring Diagram — ROOM/L — (Cont’d)

EL-387

TEL166M

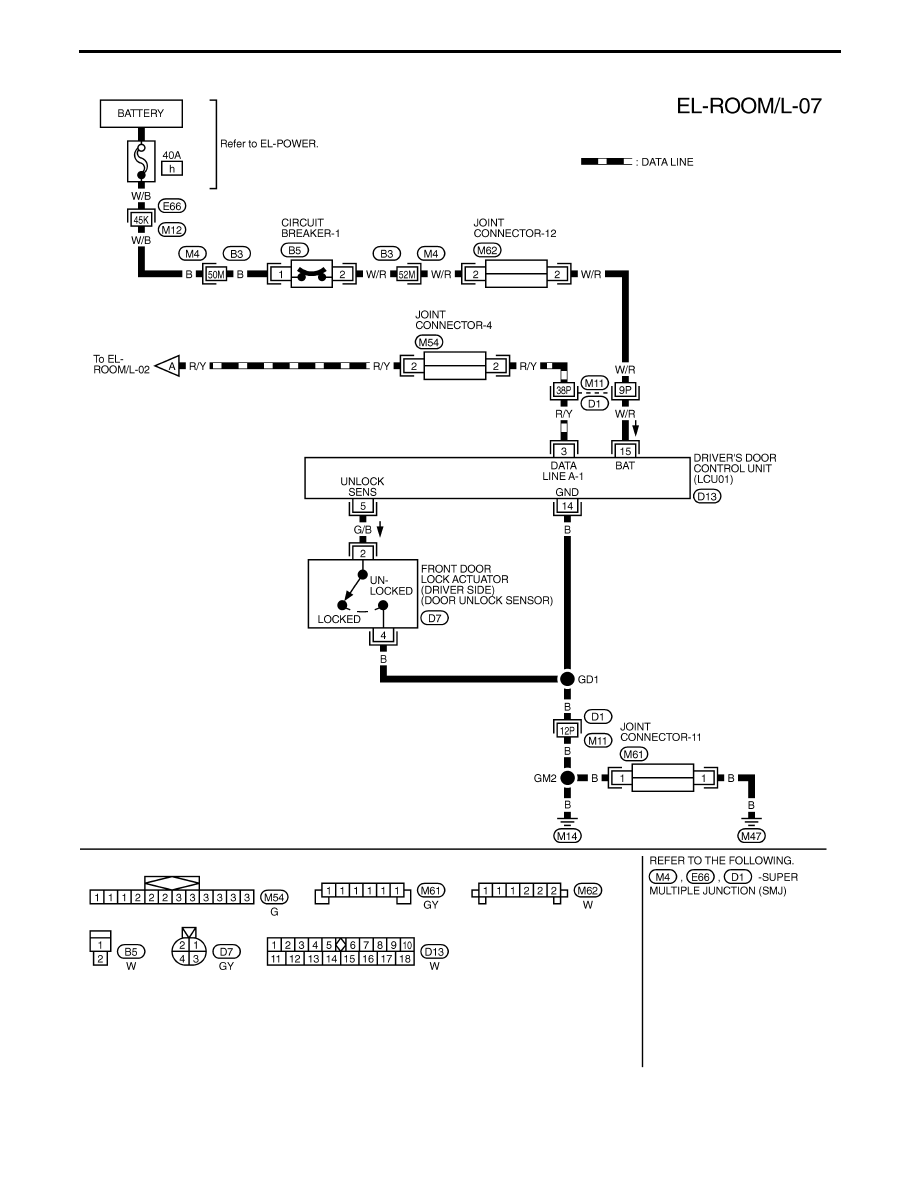

INTERIOR ILLUMINATION CONTROL — IVMS

Wiring Diagram — ROOM/L — (Cont’d)

EL-388

SEF046TA

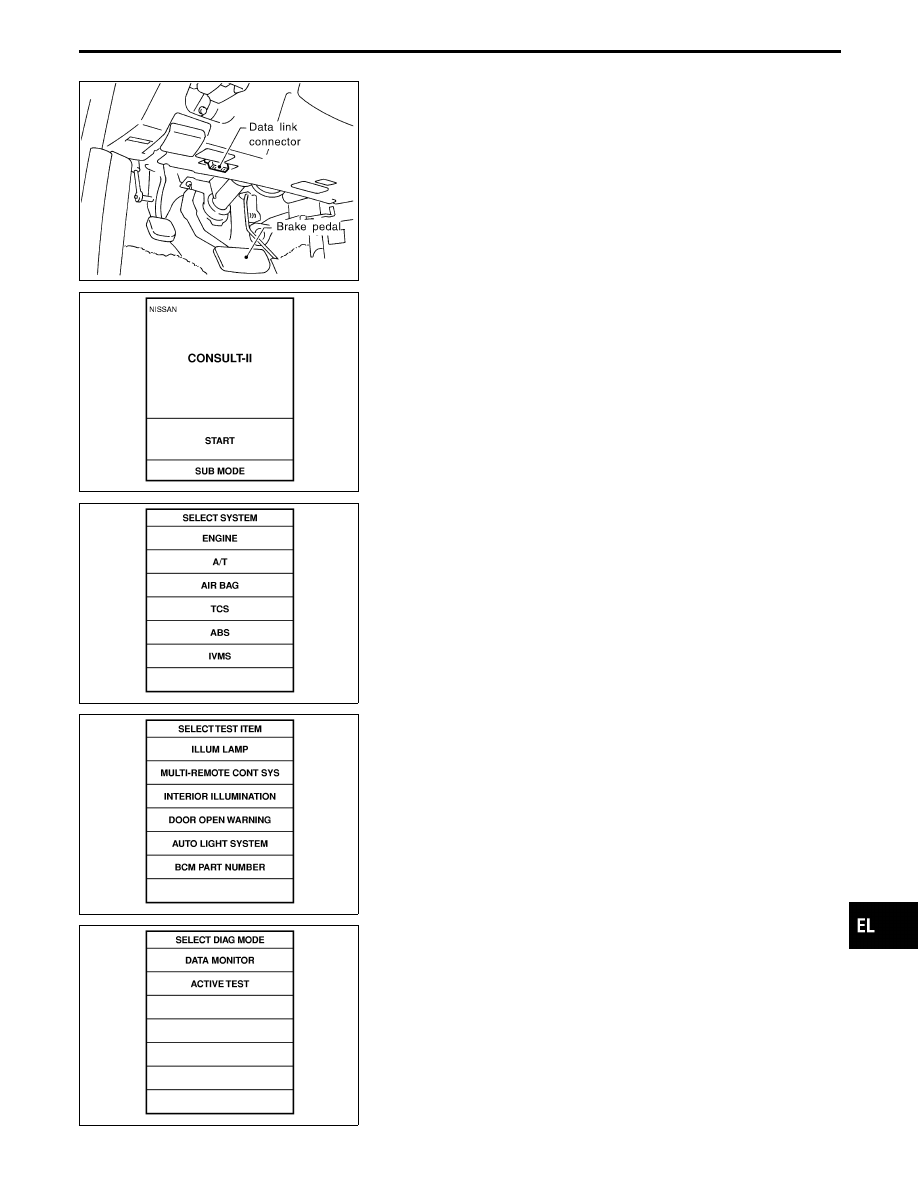

CONSULT-II

CONSULT-II INSPECTION PROCEDURE

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to the data link connector.

PBR455D

3.

Turn ignition switch “ON”.

4.

Touch “START”.

SEL471W

5.

Touch “IVMS”.

SEL485W

6.

Touch “INTERIOR ILLUMINATION”.

SEL480W

I

DATA MONITOR and ACTIVE TEST are available for the inte-
rior illumination.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

INTERIOR ILLUMINATION CONTROL — IVMS

EL-389

Trouble Diagnoses

WORK FLOW

CHECK IN

LISTEN TO CUSTOMER COMPLAINT

IVMS COMMUNICATION DIAGNOSIS (EL-291 or EL-297)
Do self-diagnostic results exist?

Yes

No

SYMPTOM
BASIS

E

Repair/Replace according to
the self-diagnostic results.
(EL-293)

Perform diagnostic procedure
according to the symptom chart
on the next page.

F

NG

IVMS COMMUNICATION
DIAGNOSIS (EL-291 or
EL-297)

OK

H

REPAIR/REPLACE

FINAL CHECK
Confirm that the malfunction is completely fixed by operating the
system.

OK

NG

CHECK OUT

NOTICE:

I

When LCU connectors are disconnected for more than 1 minute such as during trouble diagnoses,
the “disconnected” data will be memorized by the BCM. (While BCM memorizes the “disconnected”
data, IVMS communication diagnosis of CONSULT-II will display “PAST NO RESPONSE”.)
Therefore, after reconnecting the LCU connectors, erase the memory.

I

To erase the memory, perform the procedure below.
Erase the memory with CONSULT-II (Refer to EL-291.) or turn the ignition switch to “OFF” position
and remove 7.5A fuse [No.

14

located in the fuse block (J/B)].

INTERIOR ILLUMINATION CONTROL — IVMS

H

H

H

H

H

H

H

H
