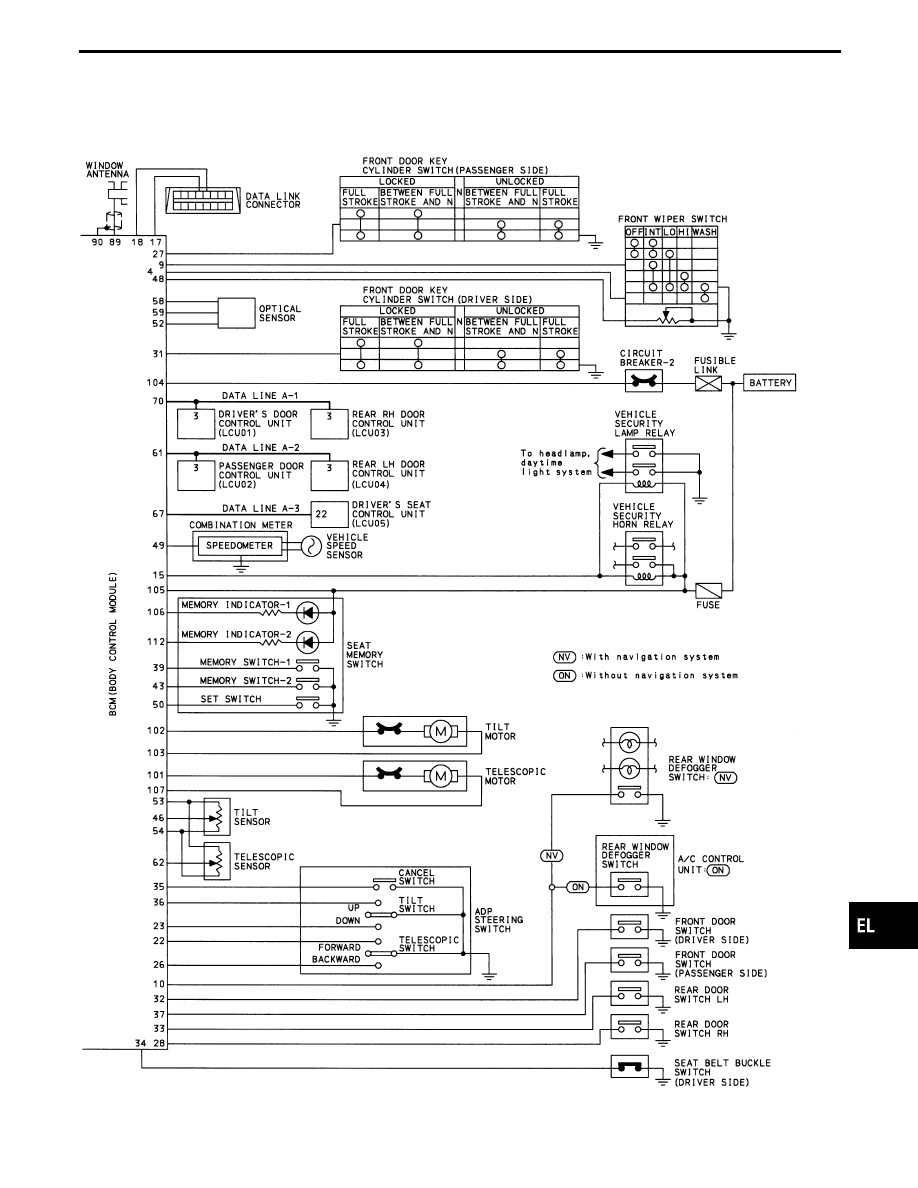

BCM (Body Control Module)

Schematic (Cont’d)

EL-311

Schematic

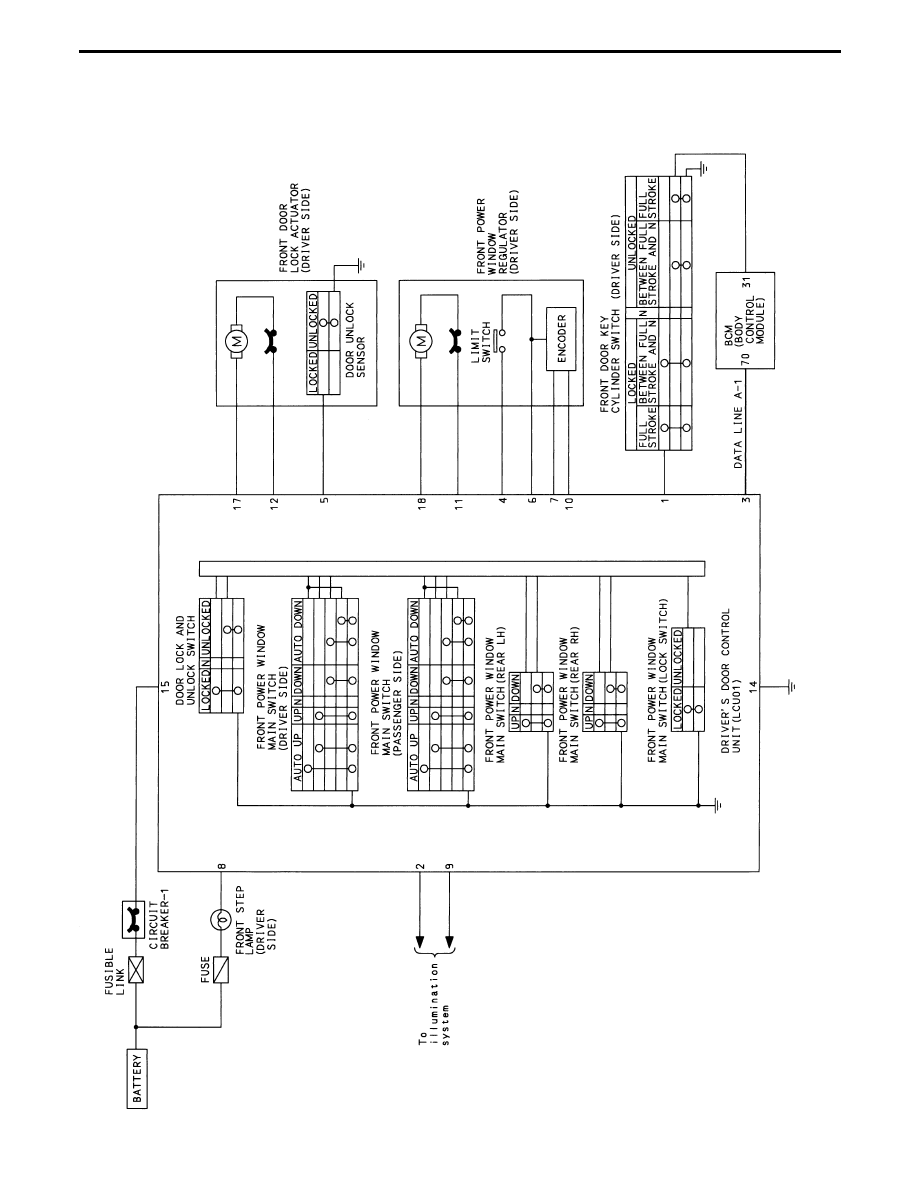

DRIVER’S DOOR CONTROL UNIT (LCU01)

TEL138M

LOCAL CONTROL UNITS (LCUs)

EL-312

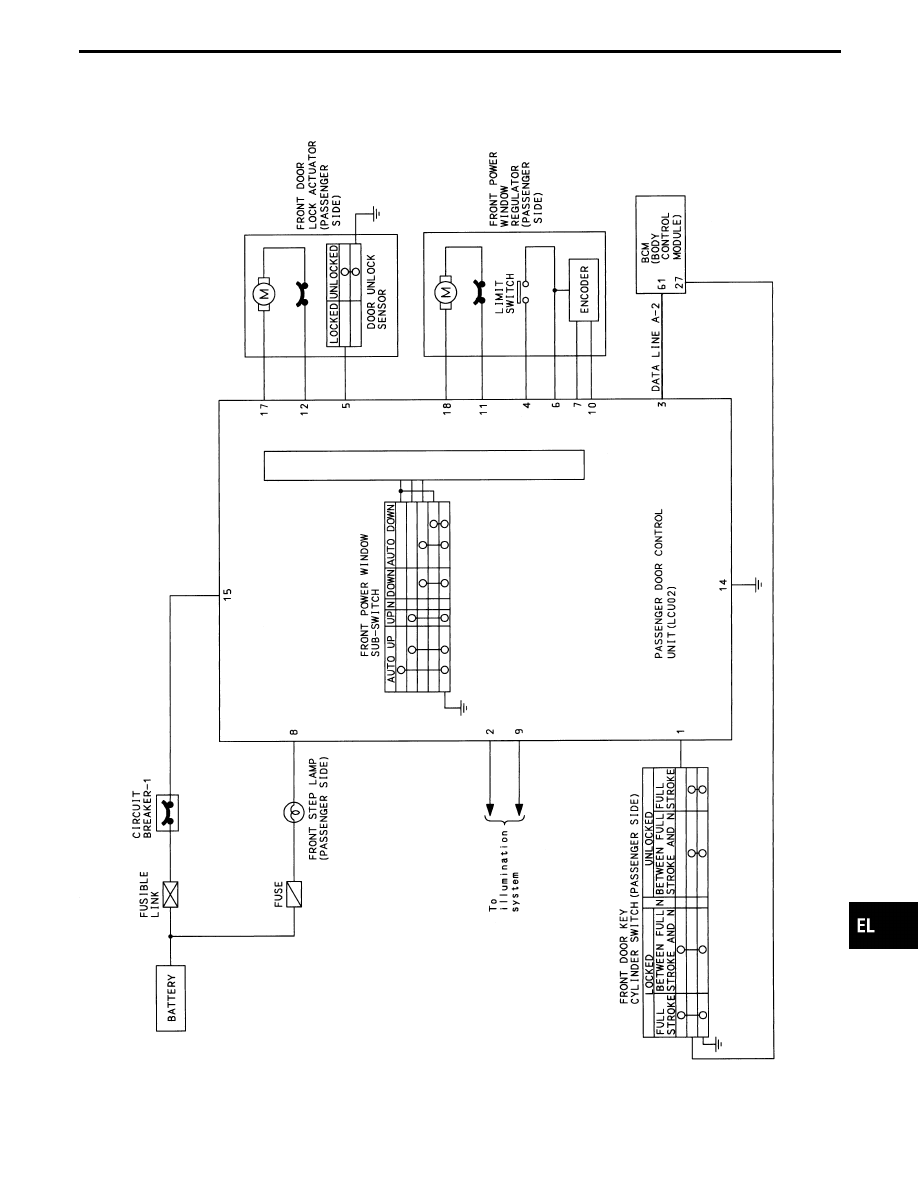

PASSENGER DOOR CONTROL UNIT (LCU02)

TEL139M

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

LOCAL CONTROL UNITS (LCUs)

Schematic (Cont’d)

EL-313

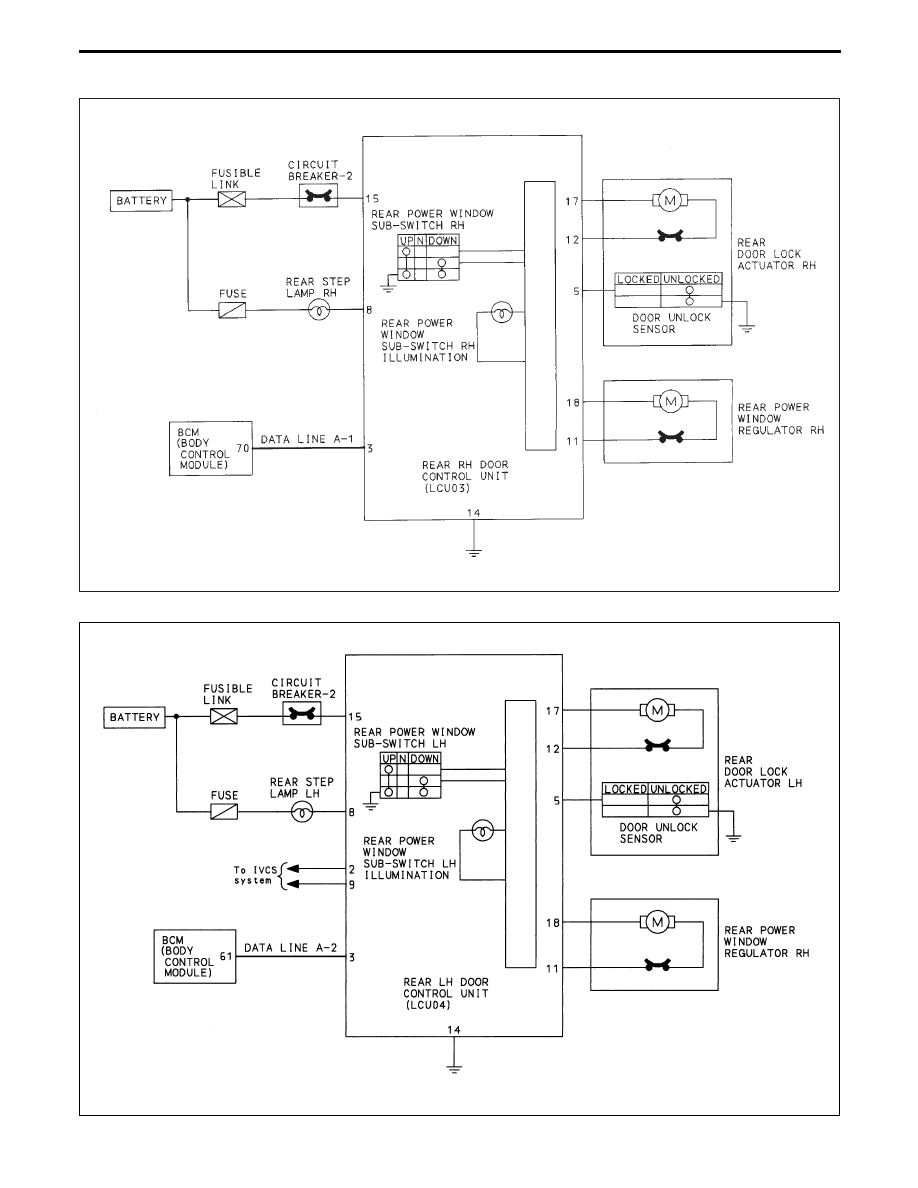

REAR RH DOOR CONTROL UNIT (LCU03)

TEL825

REAR LH DOOR CONTROL UNIT (LCU04)

TEL141M

LOCAL CONTROL UNITS (LCUs)

Schematic (Cont’d)

EL-314
