Infiniti Q45 (FY33). Manual - part 283

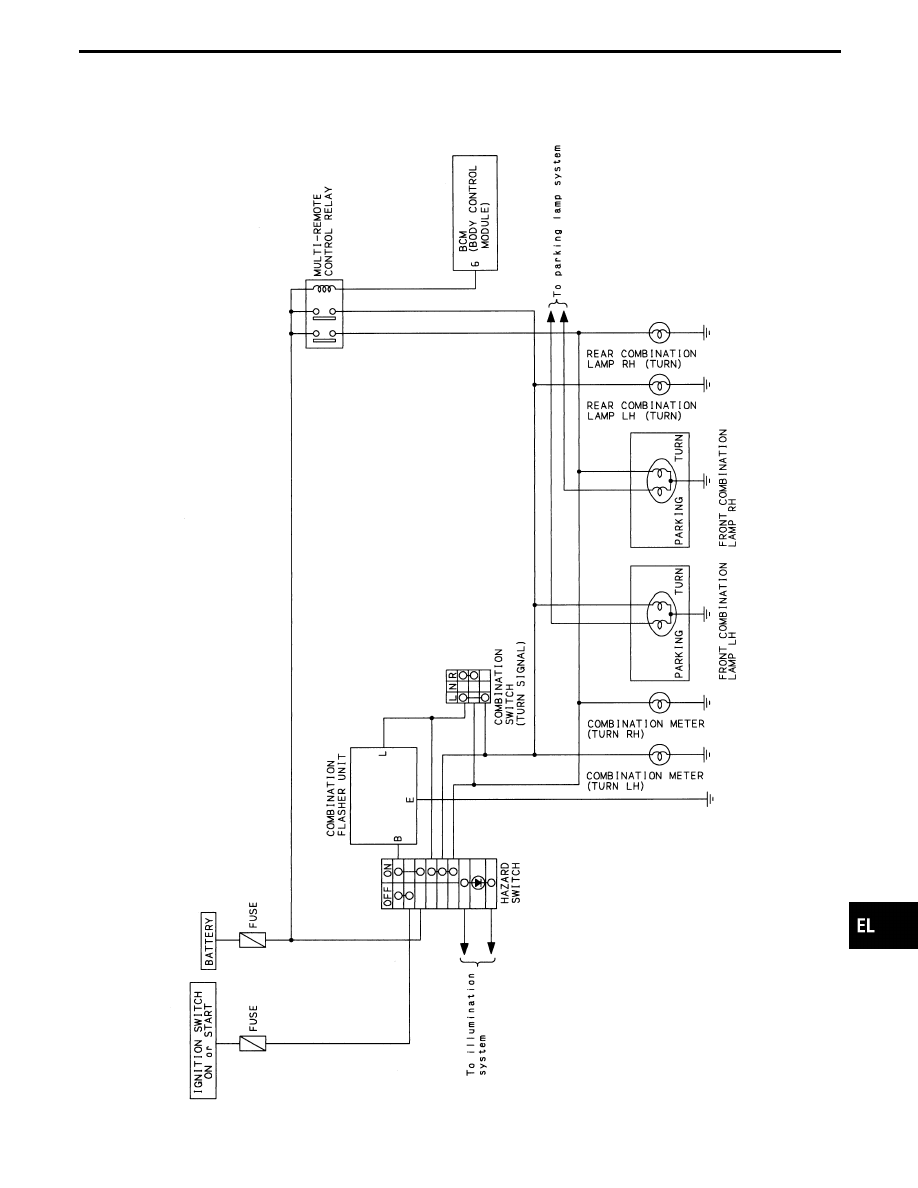

Schematic

TEL451B

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

TURN SIGNAL AND HAZARD WARNING LAMPS

EL-123

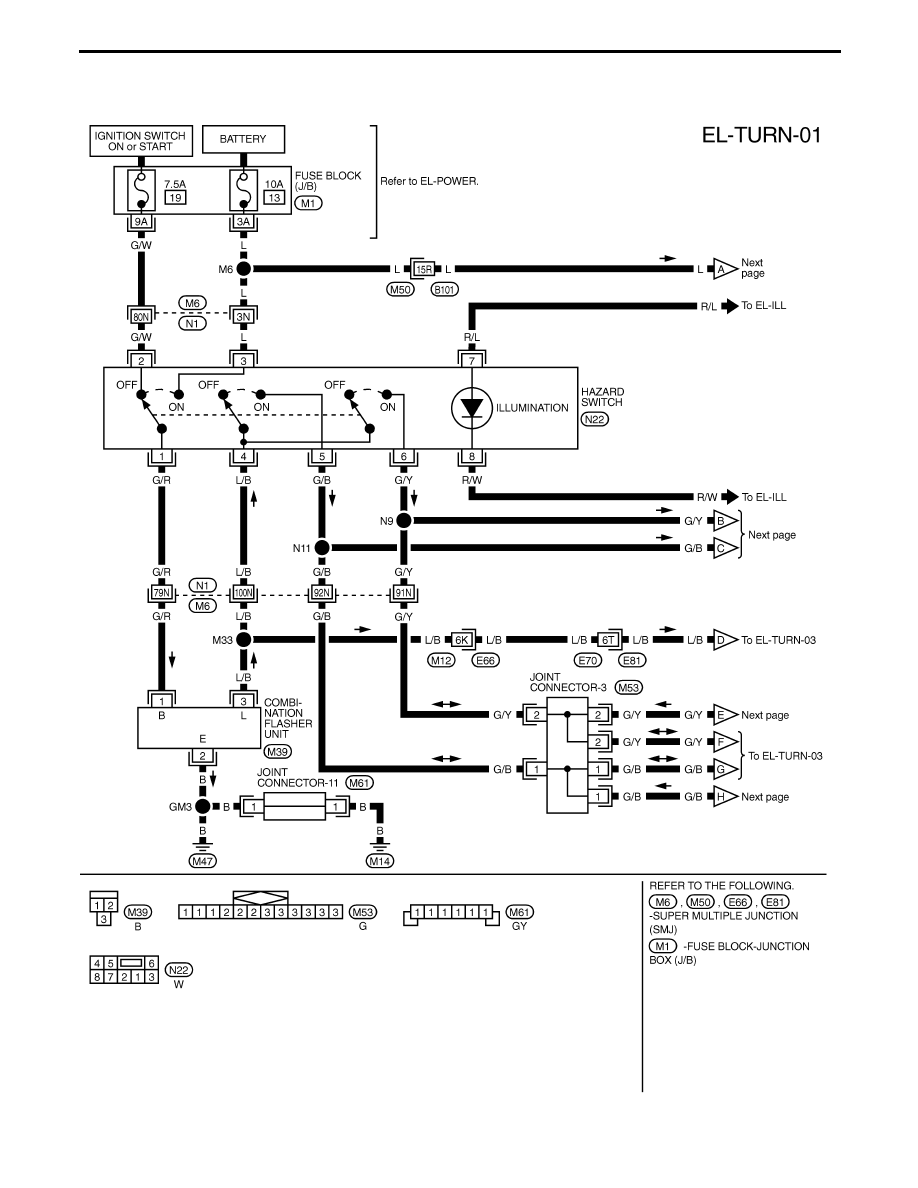

Wiring Diagram — TURN —

TEL067M

TURN SIGNAL AND HAZARD WARNING LAMPS

EL-124

TEL068M

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

TURN SIGNAL AND HAZARD WARNING LAMPS

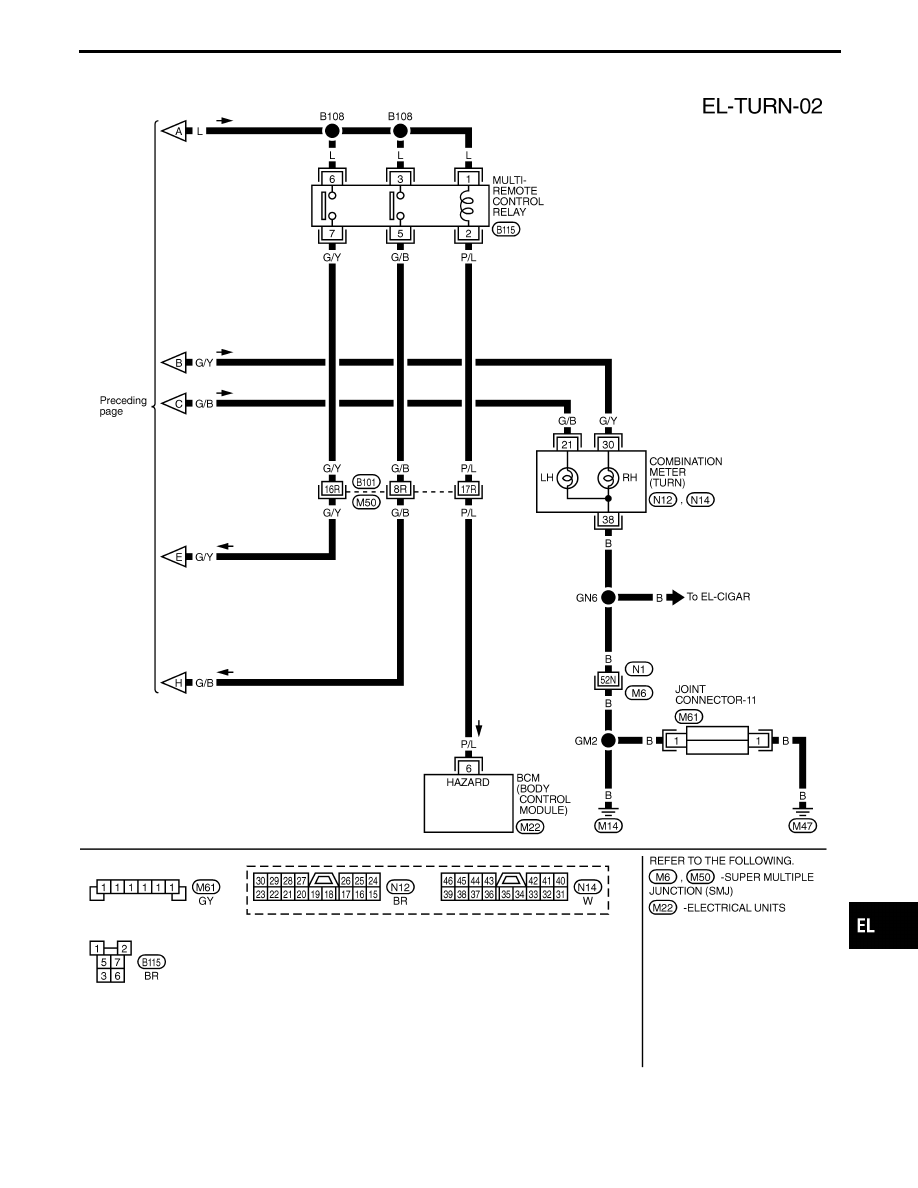

Wiring Diagram — TURN — (Cont’d)

EL-125

TEL069M

TURN SIGNAL AND HAZARD WARNING LAMPS

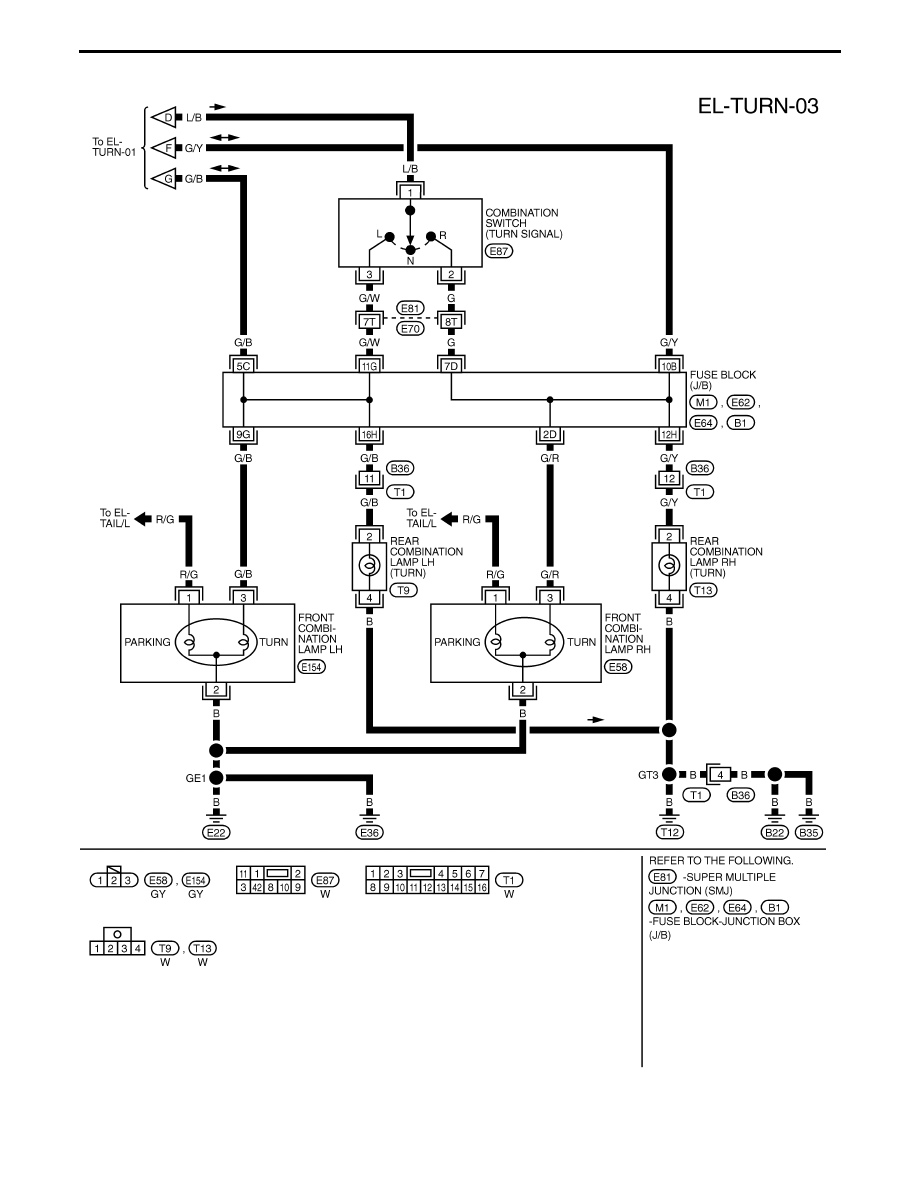

Wiring Diagram — TURN — (Cont’d)

EL-126
