HEADLAMP (FOR U.S.A.) — CONVENTIONAL TYPE —

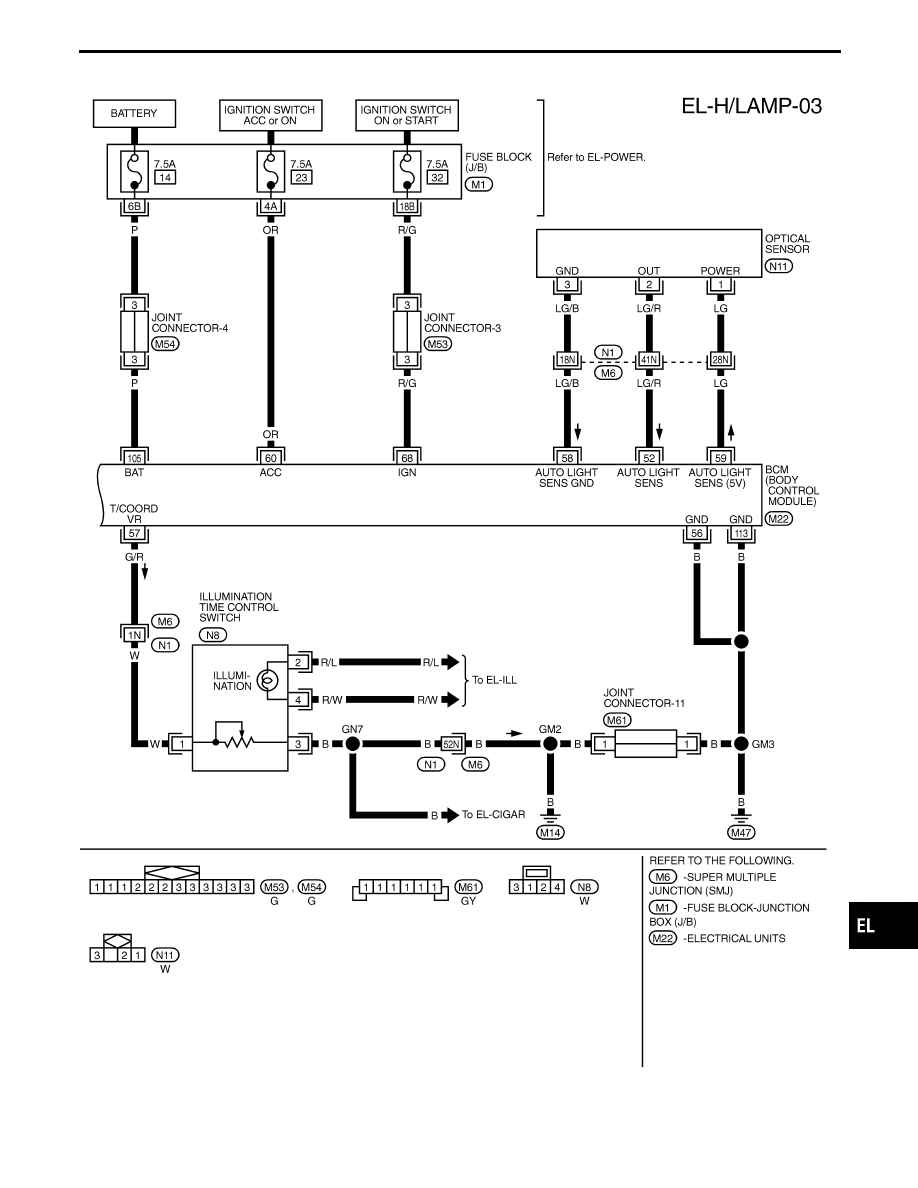

Wiring Diagram — H/LAMP — (Cont’d)

EL-67

SEF046TA

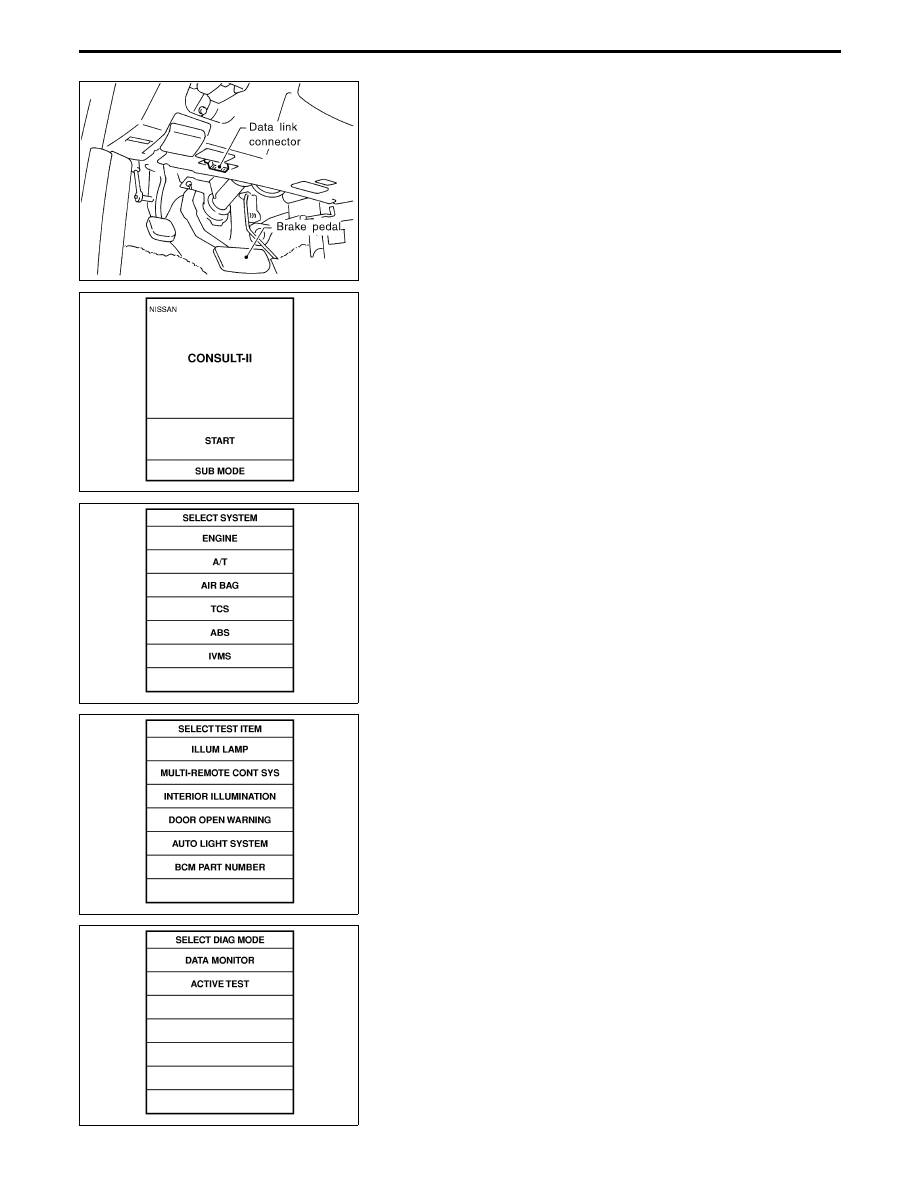

CONSULT-II (For auto light operation)

CONSULT-II INSPECTION PROCEDURE

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to the data link connector.

PBR455D

3.

Turn ignition switch “ON”.

4.

Touch “START”.

SEL471W

5.

Touch “IVMS”.

SEL485W

6.

Touch “AUTO LIGHT SYSTEM”.

SEL480W

I

DATA MONITOR and ACTIVE TEST are available for the auto
light.

HEADLAMP (FOR U.S.A.) — CONVENTIONAL TYPE —

EL-68

Trouble Diagnoses/Auto Light Operation

WORK FLOW

CHECK IN

Do headlamps illuminate with lighting switch
operation?

Yes

E

No

HEADLAMP TROUBLE DIAGNOSES (EL-75)

Do parking, license and tail lamps illuminate with
lighting switch operation?

Yes

E

No

PARKING, LICENSE AND TAIL LAMPS
TROUBLE DIAGNOSES (EL-114)

IVMS COMMUNICATION DIAGNOSIS (EL-291 or EL-297)
Does self-diagnostic results exist?

Yes

No

SYMPTOM
BASIS

E

Repair/Replace according to the self-
diagnostic results. (EL-293)

Select diagnostic procedure on the
basis of symptom.

F

NG

IVMS COMMUNICATION DIAGNOSIS
(EL-291 or EL-297)

OK

H

REPAIR/REPLACE

FINAL CHECK
Confirm that the malfunction is completely fixed by operating the system.

OK

NG

CHECK OUT

NOTICE:

I

When LCU connectors are disconnected for more than 1 minute such as during trouble diagnoses,
the “disconnected” data will be memorized by the BCM. (While BCM memorizes the “disconnected”
data, IVMS communication diagnosis of CONSULT-II will display “PAST NO RESPONSE”.)
Therefore, after reconnecting the LCU connectors, erase the memory.

I

To erase the memory, perform the procedure below.
Erase the memory with CONSULT-II (Refer to EL-291.) or turn the ignition switch to “OFF” position
and remove 7.5A fuse [No.

14

located in the fuse block (J/B)].

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

HEADLAMP (FOR U.S.A.) — CONVENTIONAL TYPE —

H

H

H

H

H

H

H

H

H

EL-69

SYMPTOM CHART

PROCEDURE

DIAGNOSTIC PROCEDURE

REFERENCE PAGE

EL-71

EL-71

EL-72

EL-73

EL-74

SYMPTOM

DIAGNOSTIC

PROCEDURE

1

(Lighting

switch

“AUT

O”

check)

DIAGNOSTIC

PROCEDURE

2

(Auto

light

output

check)

DIAGNOSTIC

PROCEDURE

3

(Optical

sensor

check)

DIAGNOSTIC

PROCEDURE

4

(IGN

input

signal

check)

DIAGNOSTIC

PROCEDURE

5

(Illumination

time

control

switch

check)

When outside is dark, neither tail lamps nor headlamps turn on by
auto light operation.

X

X

X

When outside is dark, tail lamps turn on but headlamps do not turn
on by auto light operation.

X

When outside is dark, headlamps turn on but tail lamps do not turn
on by auto light operation.

X

Light does not turn off when ignition key switch is turned to “OFF”.
(when shut off delay is canceled.)

X

When outside is bright, neither tail lamps nor headlamps turn off
by auto light operation.

X

Shut off delay does not work properly.

X

X

HEADLAMP (FOR U.S.A.) — CONVENTIONAL TYPE —

Trouble Diagnoses/Auto Light Operation
(Cont’d)

EL-70
