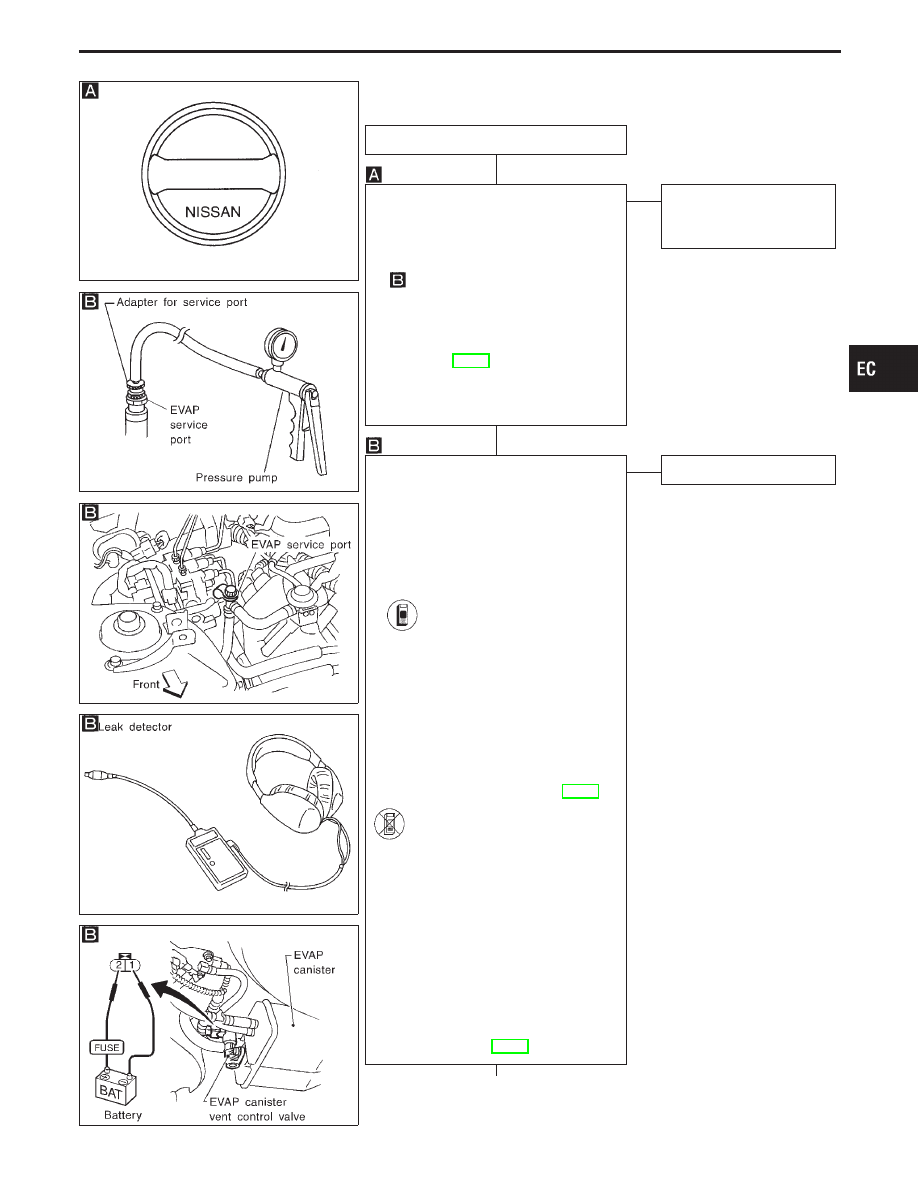

DIAGNOSTIC PROCEDURE

INSPECTION START

CHECK FUEL FILLER CAP.

1. Turn ignition switch “OFF”.

2. Check for genuine NISSAN fuel filler

cap design.

3. Check for air releasing sound while

opening the fuel filler cap.

If the air releasing sound is heard, go to

.

If the air releasing sound is not heard,

check the following.

Was the cap tightened properly?

If Yes, check fuel filler cap vacuum

relief valve.

Refer to “EVAPORATIVE EMISSION

SYSTEM”, EC-27.

If No, open fuel filler cap, then clean

cap and filler neck thread using air

blower. Retighten until ratcheting sound

is heard.

OK

E

NG

If genuine NISSAN fuel

filler cap is not used,

replace with NISSAN fuel

filler cap.

CHECK FOR EVAP LEAK.

I

Never use compressed air or a high

pressure pump.

I

Improper installation of adapter to

the service port may cause a leak.

I

Do not exceed 4.12 kPa (0.042

kg/cm

2

, 0.6 psi) of pressure in the

system.

To locate the EVAP leak, do the follow-

ing.

1. Install the EVAP service port adapter

and the pressure pump securely.

2. Turn ignition switch “ON”.

Select “EVAP SYSTEM

CLOSE” of “WORK SUP-

PORT” mode with CONSULT-

II.

3. Touch “START” and apply

pressure to the EVAP line

until the pressure indicator

reaches the middle of the bar

graph.

4. Using EVAP leak detector,

locate the leak. Refer to the

instruction manual for more

details about the leak detec-

tor.

Refer to “Evaporative Emis-

sion Line Drawing”, EC-29.

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

2. Turn ignition switch “OFF”.

3. Apply 12 volts DC to EVAP

canister vent control valve. The

valve will close. (Continue to

apply 12 volts until the end of

test.)

4. Apply 12 volts DC to vacuum

cut valve bypass valve. The

valve will open. (Continue to

apply 12V until the end of test.)

5. Pressurize the EVAP line using

pressure pump with 1.3 to 2.7

kPa (10 to 20 mmHg, 0.39 to

0.79 inHg), then remove pump

and service port adapter.

6. Locate the leak using a leak

detector. Refer to the instruction

manual for more details about

the leak detector. Refer to

“Evaporative Emission Line

Drawing”, EC-29.

OK

E

NG

Repair or replace.

q

A

(Go to next page.)

GI

MA

EM

LC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSIS FOR DTC P0440

Evaporative Emission (EVAP) Control System
