Proportioning Valve

INSPECTION

CAUTION:

I

Carefully monitor brake fluid level at master cylinder.

I

Use new brake fluid “DOT 3”.

I

Be careful not to splash brake fluid on painted areas; it
may cause paint damage. If brake fluid is splashed on
paint areas, wash it away with water immediately.

I

Depress pedal slowly when raising front brake pressure.

I

Check rear brake pressure 2 seconds after front brake
pressure reaches specified value.

I

Disconnect harness connectors from ABS actuator relay
box before checking.

1.

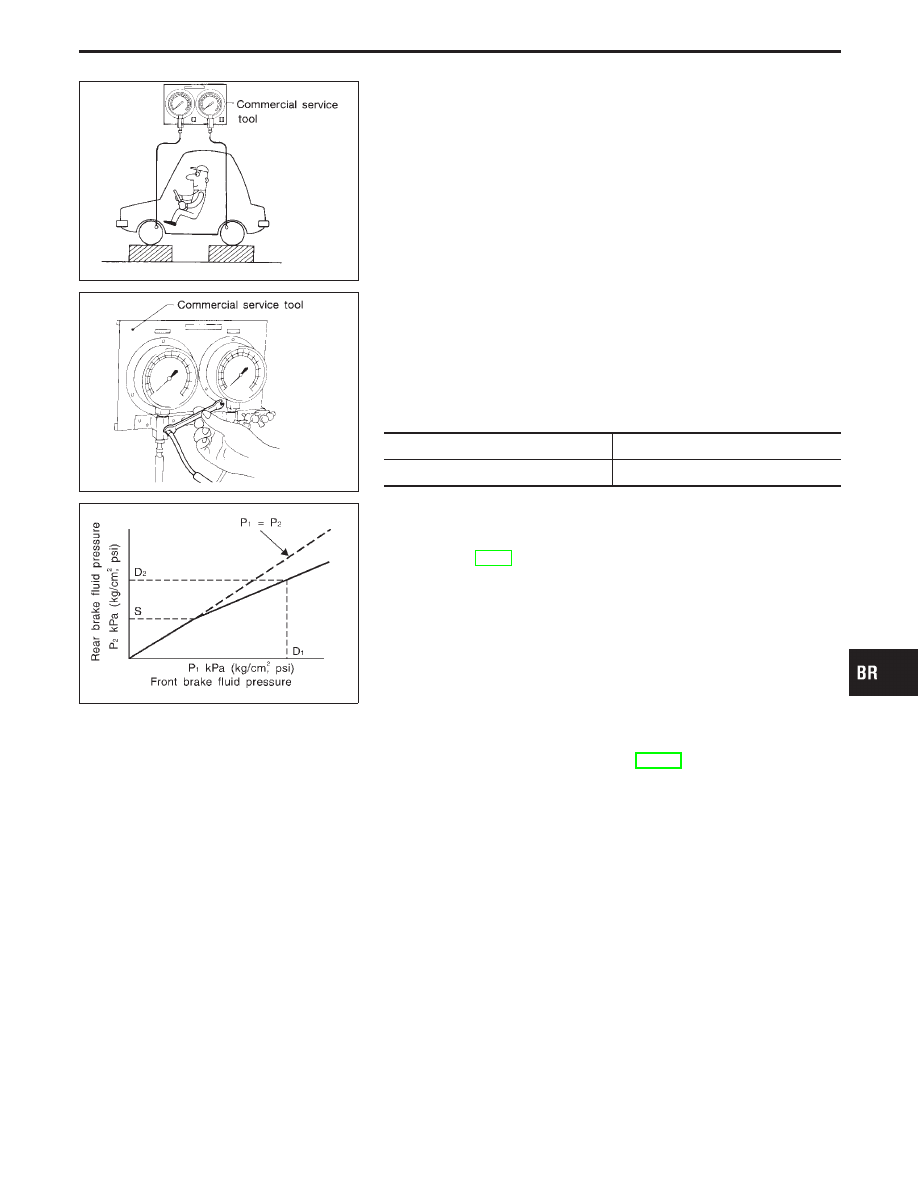

Connect tool to air bleeders of front and rear brakes on either
LH or RH side.

2.

Bleed air from the tool.

3.

Check rear brake pressure by depressing brake pedal
(increasing front brake pressure).

Unit: kPa (kg/cm

2

, psi)

Applied pressure (Front brake)

D

1

7,355 (75, 1,067)

Output pressure (Rear brake)

D

2

5,100 - 5,492 (52 - 56, 739 - 796)

If output pressure is out of specifications, replace master cyl-
inder assembly (built-in type).

4.

Bleed air after disconnecting the tool. Refer to “Bleeding Brake
System”, BR-7.

REMOVAL AND INSTALLATION (Built-in type)

Always replace together with master cylinder as an assembly.

I

Refer to “MASTER CYLINDER”, BR-12.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

ST

RS

BT

HA

EL

IDX

CONTROL VALVE

BR-9

Removal and Installation

SBR037CC

SBR997

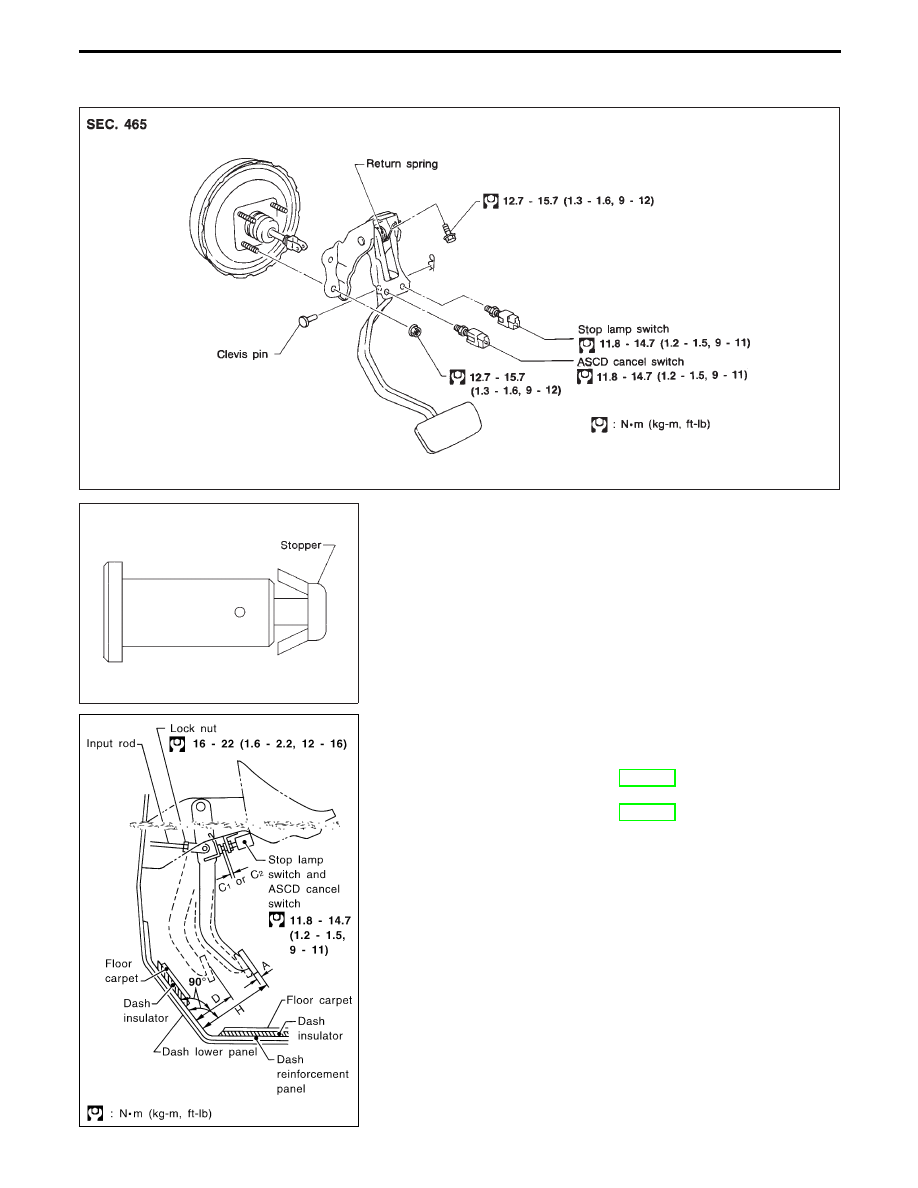

Inspection

Check brake pedal for following items:

I

Brake pedal bend

I

Clevis pin deformation

I

Crack of any welded portion

I

Crack or deformation of clevis pin stopper

SBR453DA

Adjustment

Check brake pedal free height from metal panel.

H:

Free height

Refer to SDS, BR-128.

D:

Depressed height

Refer to SDS, BR-128.

Under force of 490 N (50 kg, 110 lb)
with engine running

C

1

, C

2

: Clearance between pedal stopper and

threaded end of stop lamp switch and ASCD
cancel switch

0.3 - 1.0 mm (0.012 - 0.039 in)

A:

Pedal free play

1.0 - 3.0 mm (0.039 - 0.118 in)

BRAKE PEDAL AND BRACKET

BR-10

SBR824B

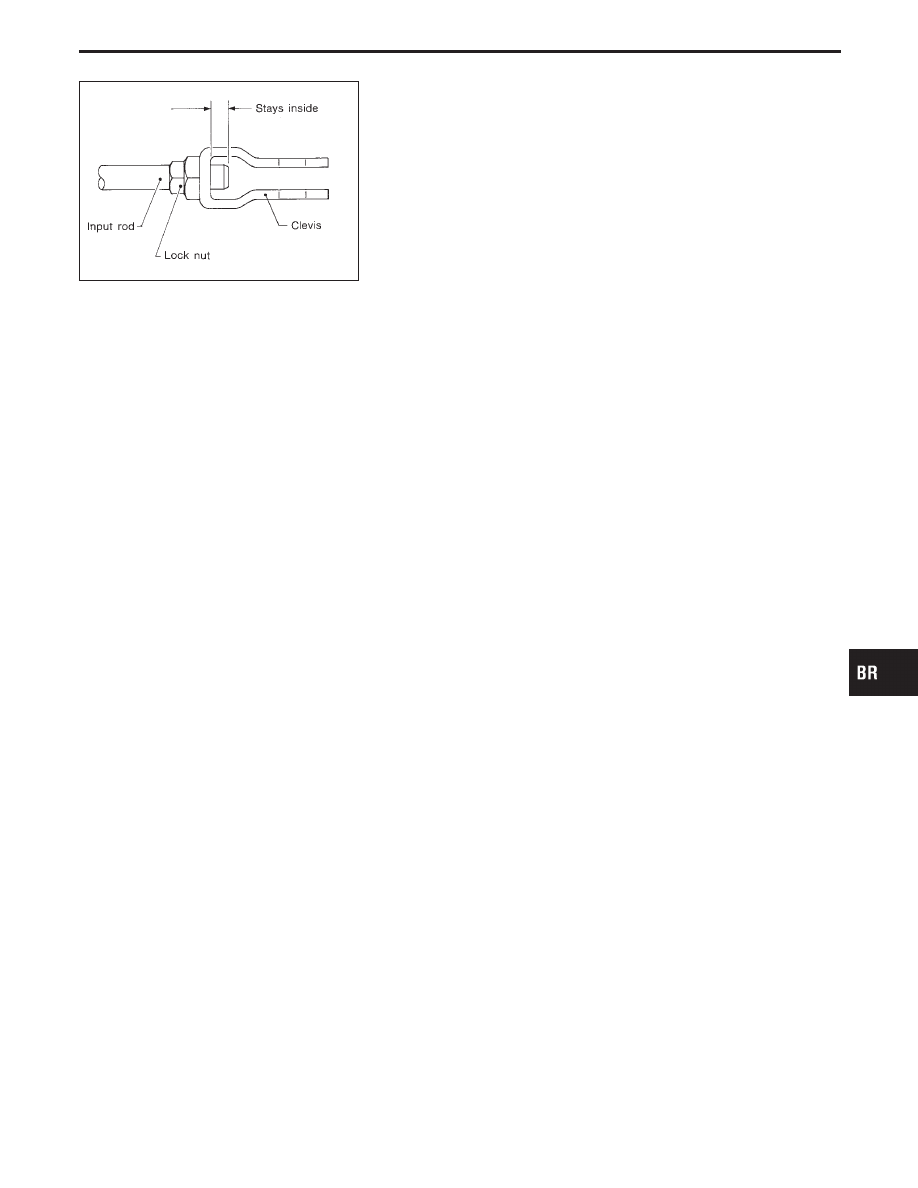

If necessary, adjust brake pedal free height.
1.

Loosen lock nut and adjust pedal free height by turning brake
booster input rod. Then tighten lock nut.

Make sure that tip of input rod stays inside of clevis.

2.

Loosen lock nut and adjust clearance “C

1

” and “C

2

” with stop

lamp switch and ASCD cancel switch respectively. Then
tighten lock nuts.

3.

Check pedal free play.

Make sure that stop lamps go off when pedal is released.
4.

Check brake pedal’s depressed height while engine is running.
If depressed height is below specifications, check brake sys-
tem. If leaks, accumulation of air or any damage to compo-
nents (master cylinder, etc.) are found, make necessary
repairs.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

ST

RS

BT

HA

EL

IDX

BRAKE PEDAL AND BRACKET

Adjustment (Cont’d)

BR-11

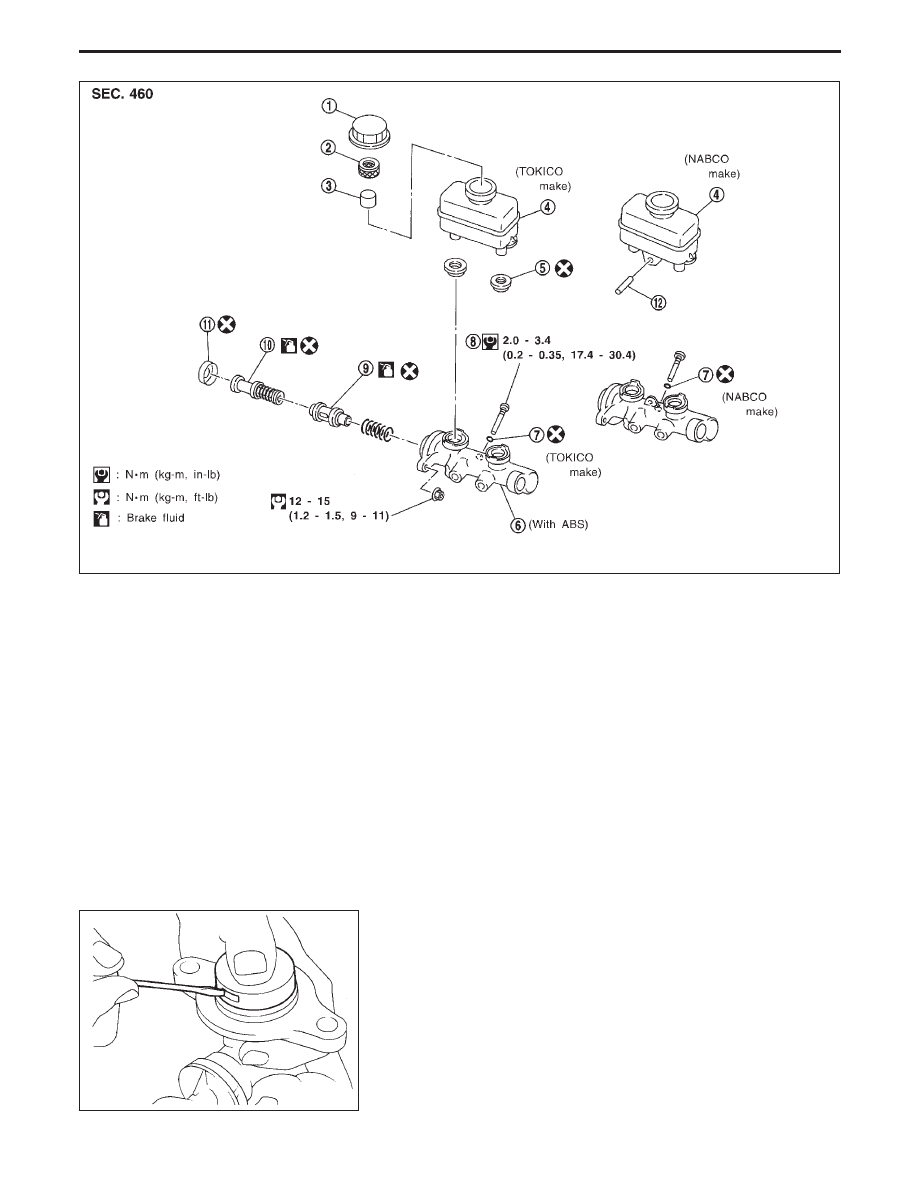

SBR362E

q

1

Reservoir cap

q

2

Oil filter

q

3

Float

q

4

Reservoir tank

q

5

Seal

q

6

Cylinder body

q

7

O-ring

q

8

Piston stopper

q

9

Secondary piston assembly

q

10

Primary piston assembly

q

11

Stopper cap

q

12

Spring pin

Removal

CAUTION:

I

Be careful not to splash brake fluid on painted areas; it
may cause paint damage. If brake fluid is splashed on
painted areas, wash it away with water immediately.

I

In the case of brake fluid leakage from the master cylinder,
disassemble the cylinder. Then check piston cups for
deformation or scratches and replace necessary parts.

1.

Connect a vinyl tube to air bleeder valve.

2.

Drain brake fluid from each air bleeder valve, depressing brake
pedal to empty fluid from master cylinder.

3.

Remove brake pipe flare nuts.

4.

Remove master cylinder mounting nuts.

SBR938A

Disassembly

1.

Bend claws of stopper cap outward.

MASTER CYLINDER
