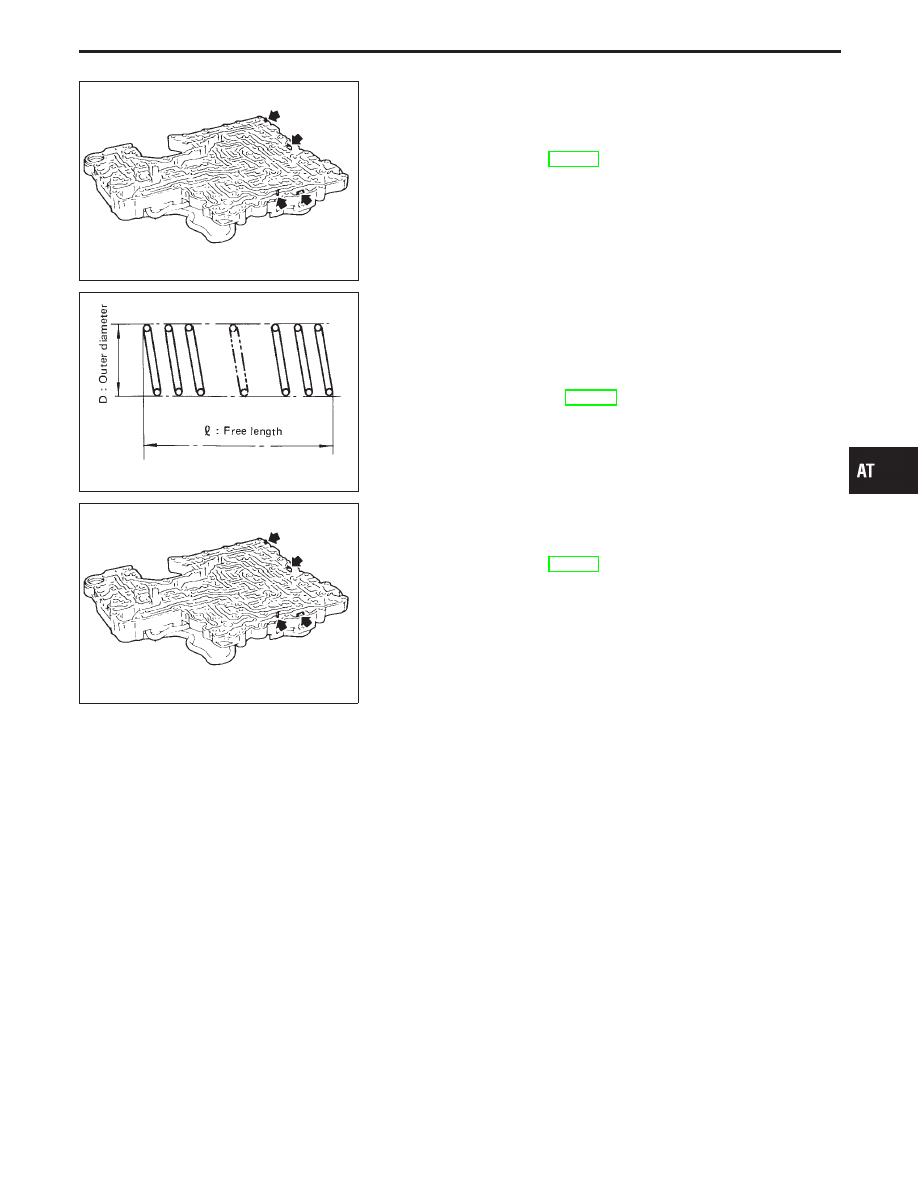

SAT838A

DISASSEMBLY

1.

Remove valves at parallel pins.

2.

Remove valves at retainer plates.
For removal procedures, refer to “DISASSEMBLY” in “Control
Valve Upper Body”, AT-228.

SAT829A

INSPECTION

Valve springs

I

Check each valve spring for damage or deformation. Also
measure free length and outer diameter.

Inspection standard:

Refer to SDS, AT-277.

I

Replace valve springs if deformed or fatigued.

Control valves

I

Check sliding surfaces of control valves, sleeves and plugs for
damage.

SAT838A

ASSEMBLY

I

Install control valves.
For installation procedures, refer to “ASSEMBLY” in “Control
Valve Upper Body”, AT-229.

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

REPAIR FOR COMPONENT PARTS

Control Valve Lower Body (Cont’d)

AT-233

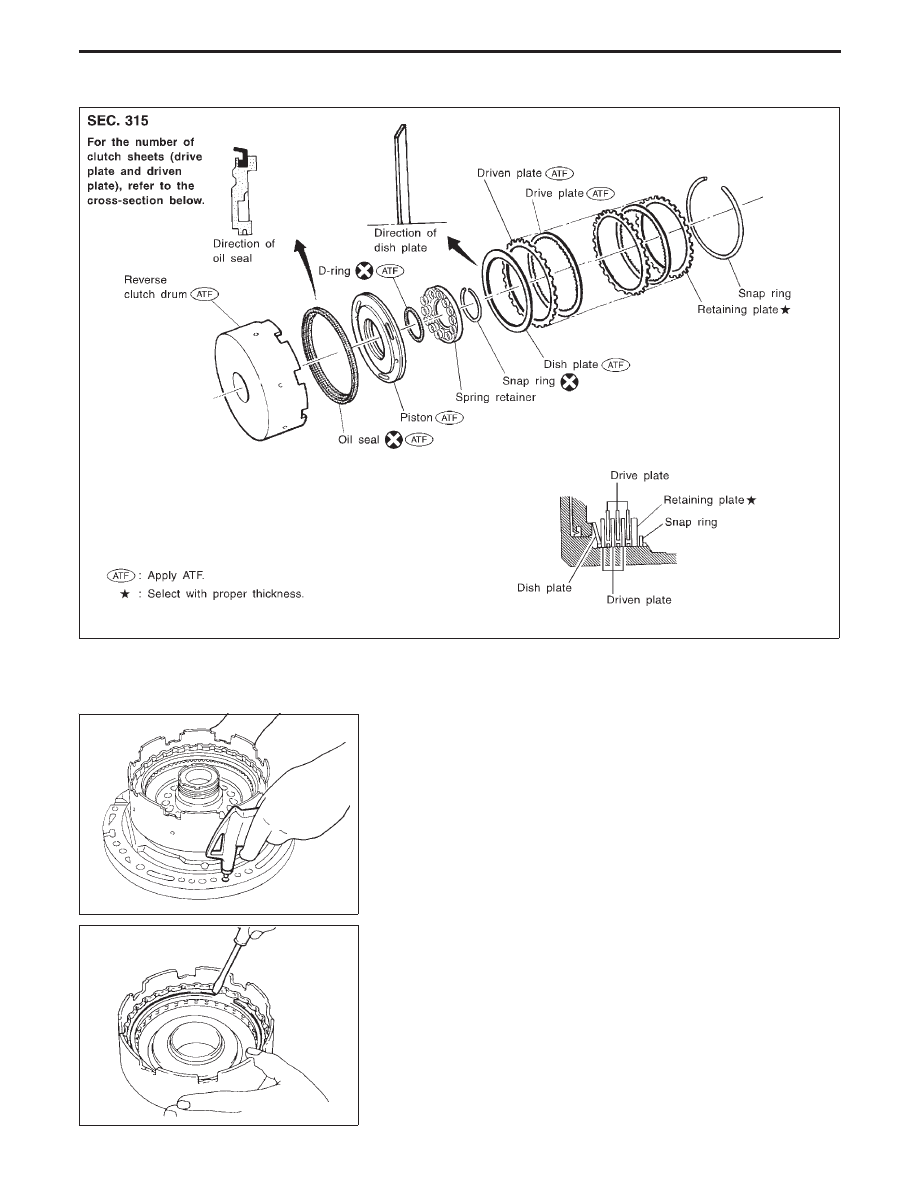

Reverse Clutch

SAT477J

SAT841A

DISASSEMBLY

1.

Check operation of reverse clutch.

a.

Install seal ring onto oil pump cover and install reverse clutch.
Apply compressed air to oil hole.

b.

Check to see that retaining plate moves to snap ring.

c.

If retaining plate does not contact snap ring,

I

D-ring might be damaged.

I

Oil seal might be damaged.

I

Fluid might be leaking past piston check ball.

SAT842A

2.

Remove drive plates, driven plates, retaining plate, dish plate
and snap ring.

REPAIR FOR COMPONENT PARTS

AT-234

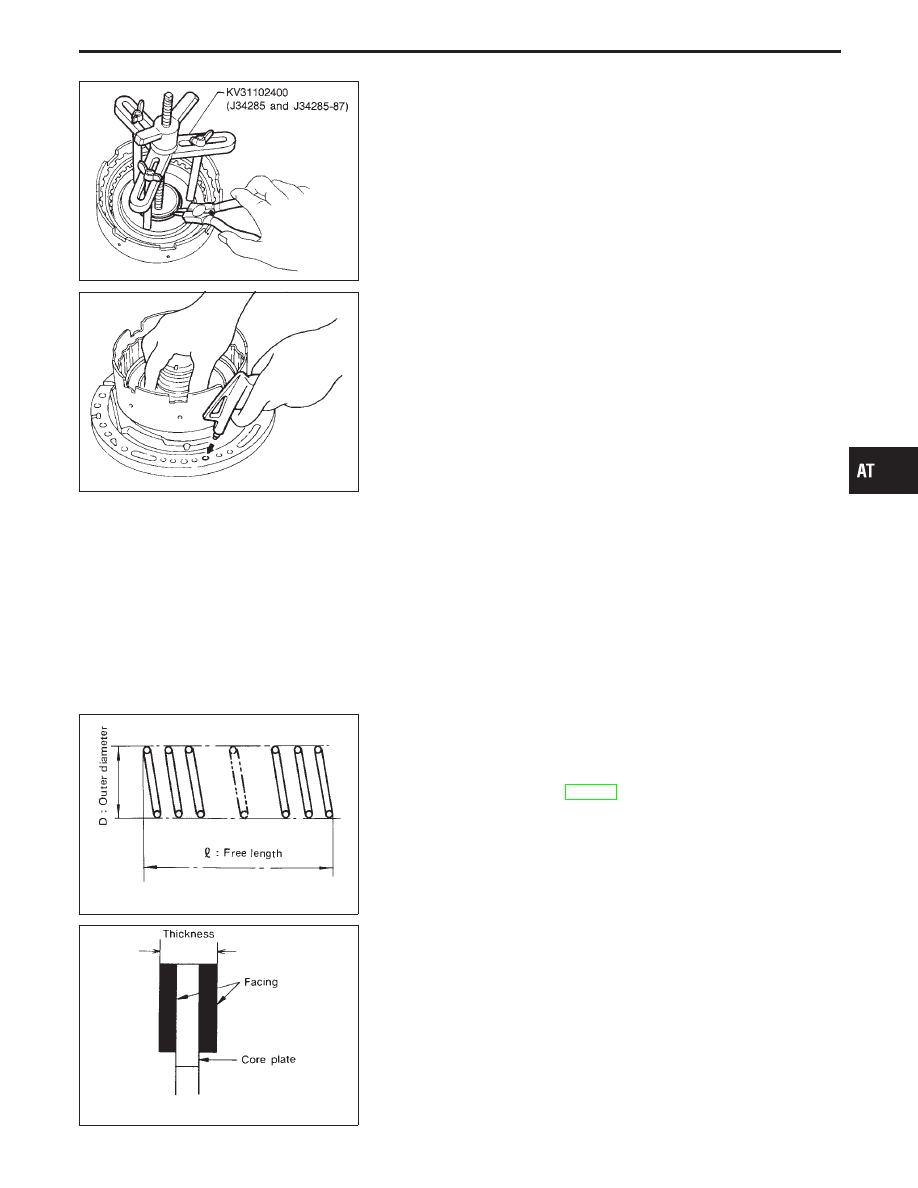

SAT487G

3.

Remove snap ring from clutch drum while compressing clutch
springs.

I

Do not expand snap ring excessively.

4.

Remove spring retainer and return spring.

SAT844A

5.

Install seal ring onto oil pump cover and install reverse clutch
drum. While holding piston, gradually apply compressed air to
oil hole until piston is removed.

I

Do not apply compressed air abruptly.

6.

Remove D-ring and oil seal from piston.

INSPECTION

Reverse clutch snap ring and spring retainer

I

Check for deformation, fatigue or damage.

SAT829A

Reverse clutch return springs

I

Check for deformation or damage. Also measure free length
and outside diameter.

Inspection standard:

Refer to SDS, AT-277.

SAT845A

Reverse clutch drive plates

I

Check facing for burns, cracks or damage.

I

Measure thickness of facing.

Thickness of drive plate:

Standard value 1.90 - 2.05 mm (0.0748 - 0.0807 in)
Wear limit 1.8 mm (0.071 in)

I

If not within wear limit, replace.

Reverse clutch dish plate

I

Check for deformation or damage.

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

REPAIR FOR COMPONENT PARTS

Reverse Clutch (Cont’d)

AT-235

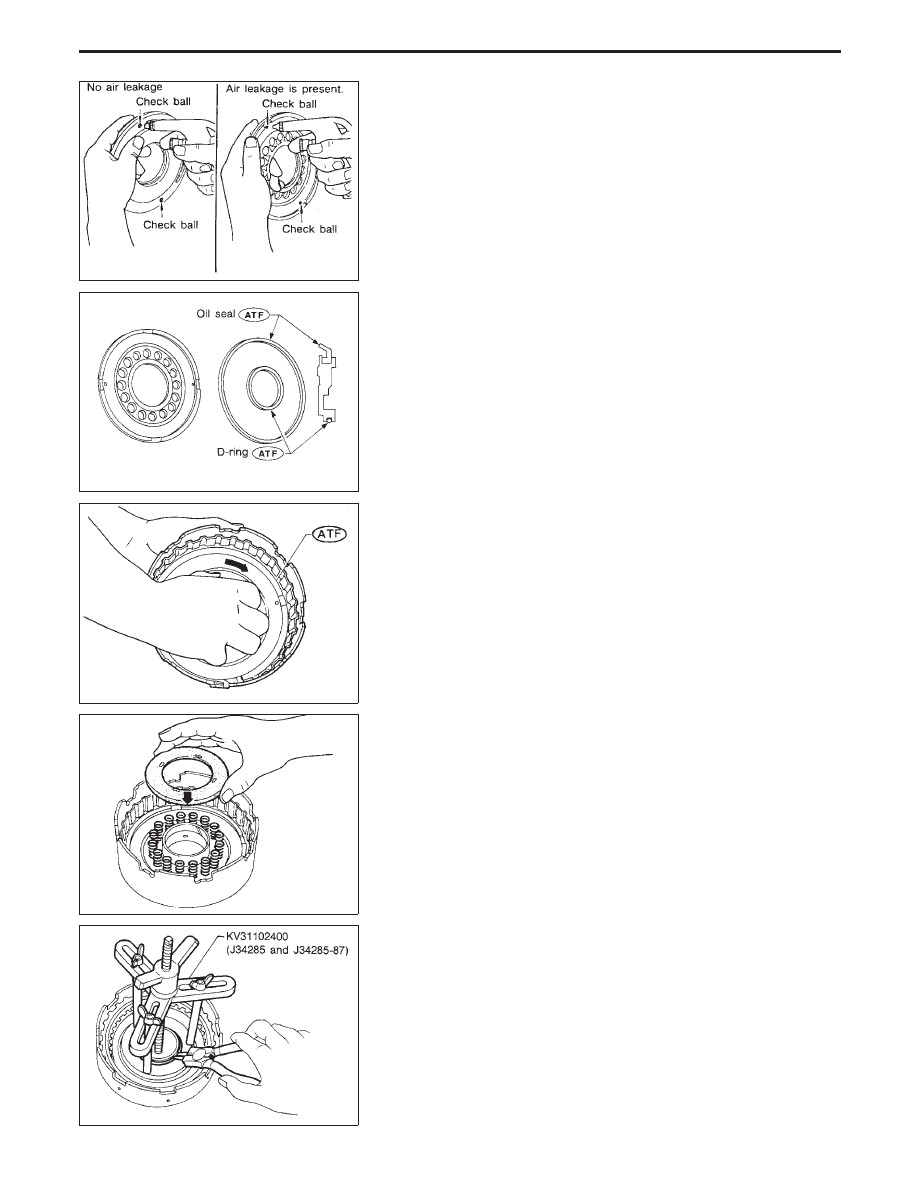

SAT846A

Reverse clutch piston

I

Shake piston to assure that balls are not seized.

I

Apply compressed air to check ball oil hole opposite the return
spring to assure that there is no air leakage.

I

Also apply compressed air to oil hole on return spring side to
assure that air leaks past ball.

SAT847A

ASSEMBLY

1.

Install D-ring and oil seal on piston.

I

Apply ATF to both parts.

SAT848A

2.

Install piston assembly by turning it slowly and evenly.

I

Apply ATF to inner surface of drum.

SAT849A

3.

Install return springs and spring retainer.

SAT487G

4.

Install snap ring while compressing clutch springs.

REPAIR FOR COMPONENT PARTS

Reverse Clutch (Cont’d)

AT-236
