Infiniti Q45 (FY33). Manual - part 12

Item

Display

Monitor item

Description

Remarks

TCM
input

signals

Main

signals

Selector lever position

SLCT LVR POSI

—

X

I

Selector lever position data,
used for computation by TCM,
is displayed.

I

A specific value used for control
is displayed if fail-safe is acti-
vated due to error.

Vehicle speed

VEHICLE SPEED
[km/h] or [mph]

—

X

I

Vehicle speed data, used for
computation by TCM, is dis-
played.

Throttle position

THROTTLE POSI
[/8]

—

X

I

Throttle position data, used for
computation by TCM, is dis-
played.

I

A specific value used for control
is displayed if fail-safe is acti-
vated due to error.

Line pressure duty

LINE PRES DTY
[%]

—

X

I

Control value of line pressure
solenoid valve, computed by
TCM from each input signal, is
displayed.

Torque converter clutch solenoid
valve duty

TCC S/V DUTY
[%]

—

X

I

Control value of torque con-
verter clutch solenoid valve,
computed by TCM from each
input signal, is displayed.

Shift solenoid valve A

SHIFT S/V A
[ON/OFF]

—

X

I

Control value of shift solenoid
valve A, computed by TCM
from each input signal, is dis-
played.

Control value of solenoid is dis-
played even if solenoid circuit is
disconnected.
The “OFF” signal is displayed if
solenoid circuit is shorted.

Shift solenoid valve B

SHIFT S/V B
[ON/OFF]

—

X

I

Control value of shift solenoid
valve B, computed by TCM
from each input signal, is dis-
played.

Overrun clutch solenoid valve

OVERRUN/C S/V
[ON/OFF]

—

X

I

Control value of overrun clutch
solenoid valve computed by
TCM from each input signal is
displayed.

Self-diagnosis display lamp
(O/D OFF indicator lamp)

SELF-D DP LMP
[ON/OFF]

—

X

I

Control status of O/D OFF indi-
cator lamp is displayed.

X: Applicable
—: Not applicable

SEF046TA

DTC WORK SUPPORT MODE WITH CONSULT-II

CONSULT-II setting procedure
1.

Turn ignition switch “OFF”.

2.

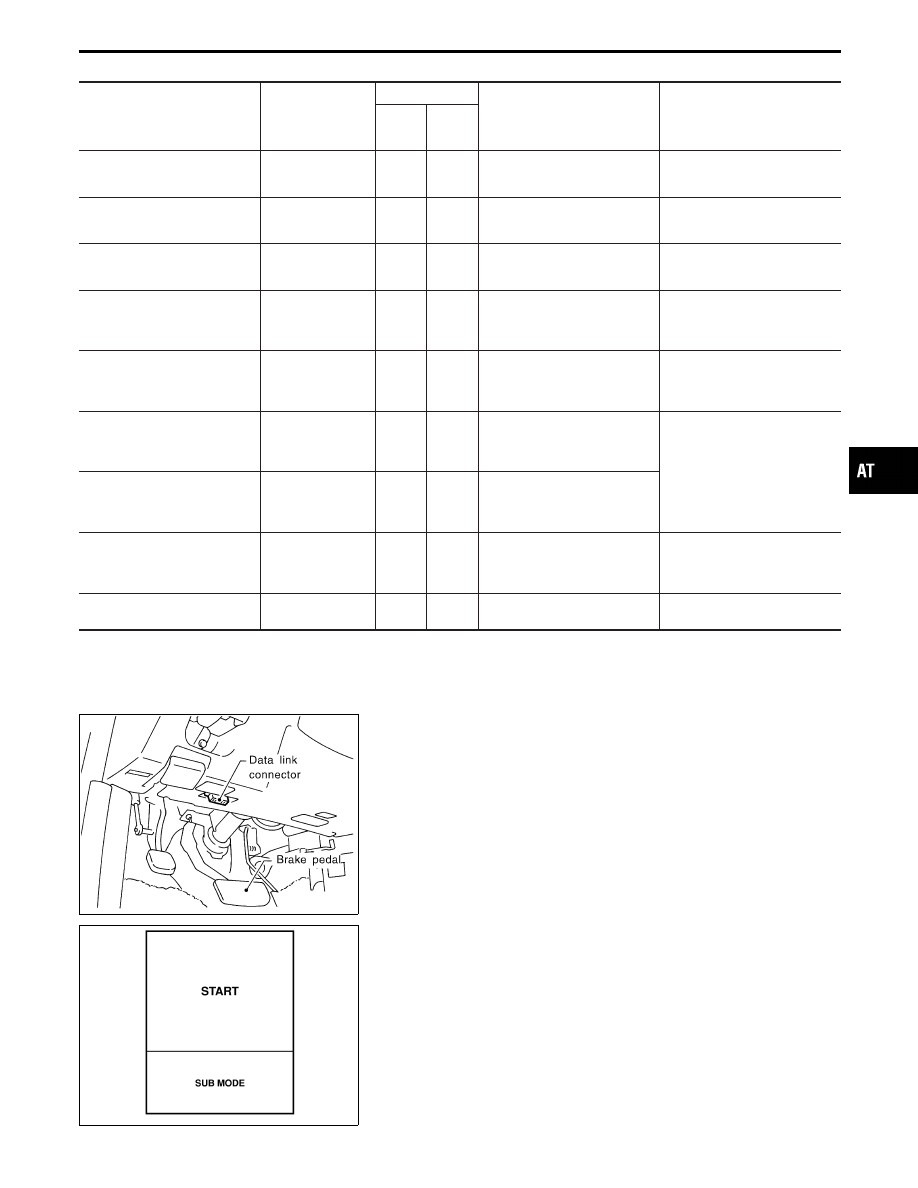

Connect CONSULT-II to Data link connector which is located
behind the cover.

SAT586J

3.

Turn ignition switch “ON”.

4.

Touch “START”.

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

CONSULT-II (Cont’d)

AT-45

SAT014K

5.

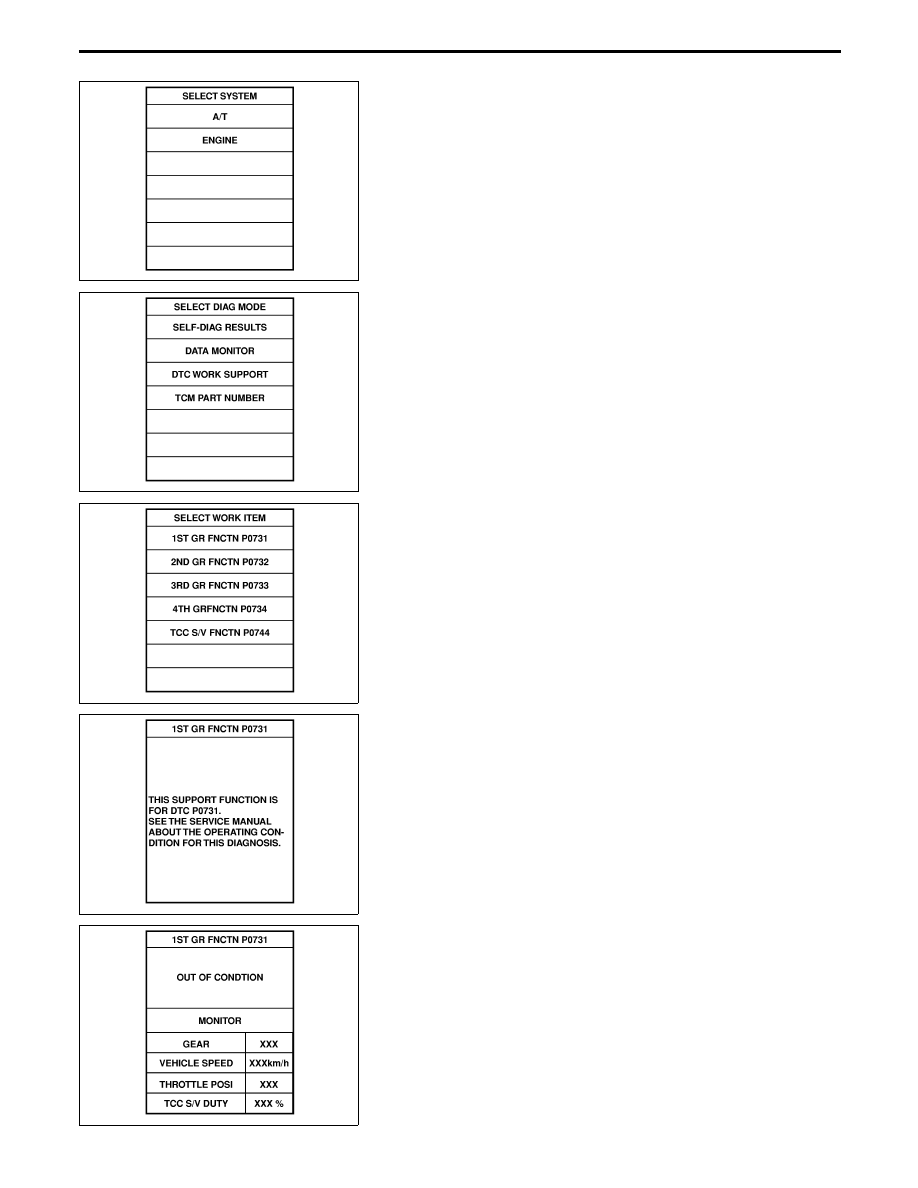

Touch “A/T”.

SAT971J

6.

Touch “DTC WORK SUPPORT”.

SAT018K

7.

Touch select item menu (1ST, 2ND, etc.).

SAT589J

8.

Touch “START”.

SAT019K

9.

Perform driving test according to “DTC CONFIRMATION PRO-
CEDURE” in “TROUBLE DIAGNOSIS FOR DTC”.

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

CONSULT-II (Cont’d)

AT-46

SAT591J

I

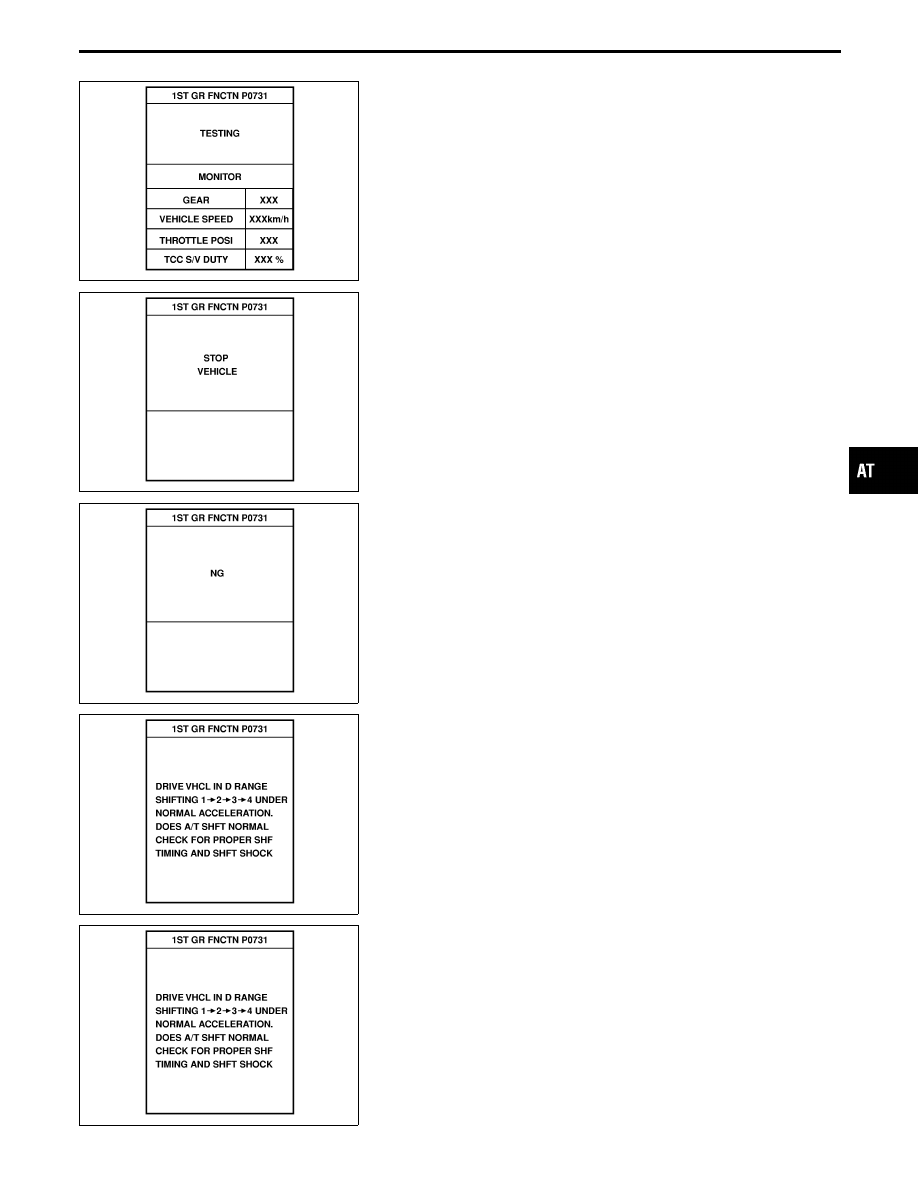

When testing conditions are satisfied, CONSULT-II screen
changes from “OUT OF CONDITION” to “TESTING”.

SAT592J

10. Stop vehicle. If “NG” appears on the screen, malfunction may

exist. Go to “DIAGNOSTIC PROCEDURE”.

SAT593J

SAT594J

11. Perform test drive to check gear shift feeling in accordance

with instructions displayed.

SAT595J

12. Touch “YES” or “NO”.

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

CONSULT-II (Cont’d)

AT-47

SAT596J

13. CONSULT-II procedure ended.

If “NG” appears on the screen, a malfunction may exist. Go to
“DIAGNOSTIC PROCEDURE”.

SAT593J

DTC WORK SUPPORT MODE

DTC work support item

Description

Check item

1ST GR FNCTN P0731

Following items for “A/T 1st gear function (P0731)” can be con-
firmed.

I

Self-diagnosis status (whether the diagnosis is being con-
ducted or not)

I

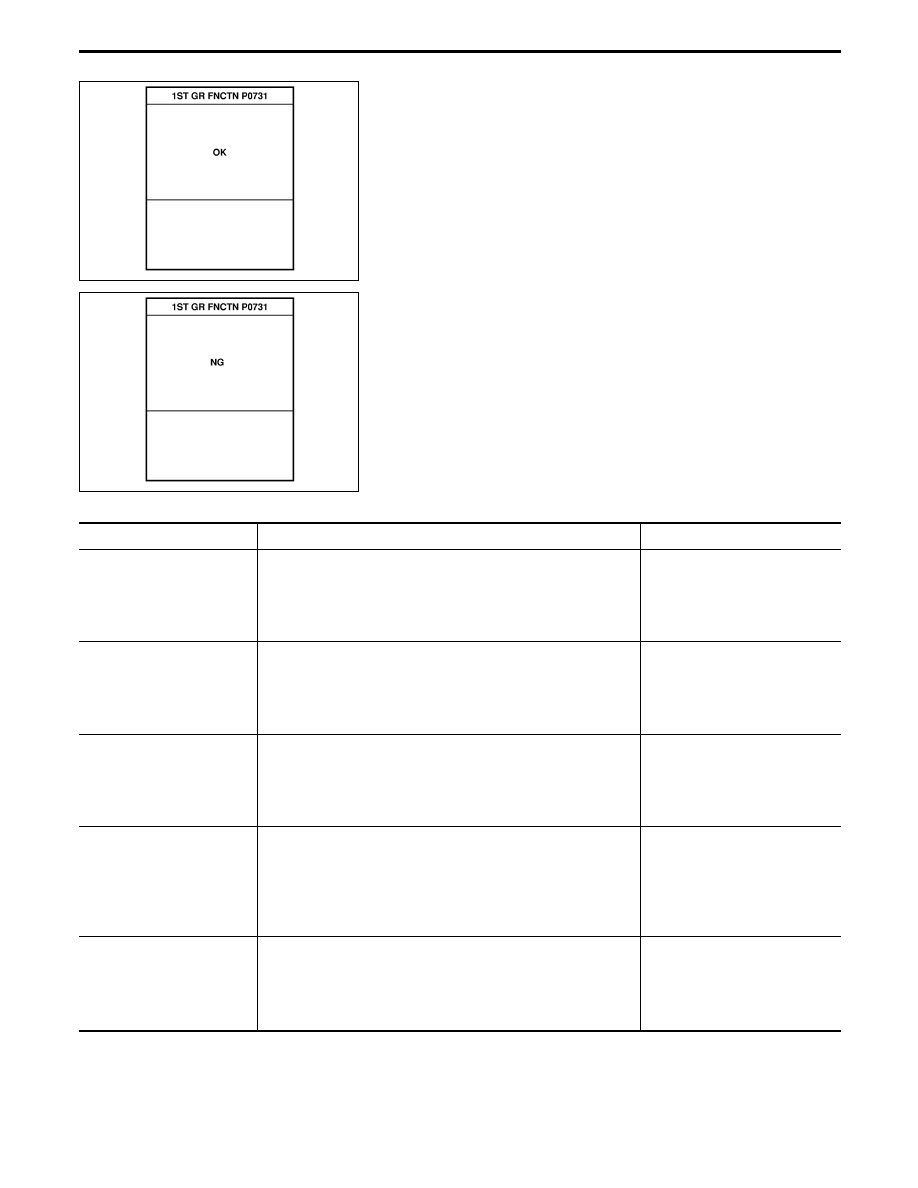

Self-diagnosis result (OK or NG)

I

Shift solenoid valve A

I

Shift solenoid valve B

I

Each clutch

I

Hydraulic control circuit

2ND GR FNCTN P0732

Following items for “A/T 2nd gear function (P0732)” can be con-
firmed.

I

Self-diagnosis status (whether the diagnosis is being con-
ducted or not)

I

Self-diagnosis result (OK or NG)

I

Shift solenoid valve B

I

Each clutch

I

Hydraulic control circuit

3RD GR FNCTN P0733

Following items for “A/T 3rd gear function (P0733)” can be con-
firmed.

I

Self-diagnosis status (whether the diagnosis is being con-
ducted or not)

I

Self-diagnosis result (OK or NG)

I

Shift solenoid valve A

I

Each clutch

I

Hydraulic control circuit

4TH GR FNCTN P0734

Following items for “A/T 4th gear function (P0734)” can be con-
firmed.

I

Self-diagnosis status (whether the diagnosis is being con-
ducted or not)

I

Self-diagnosis result (OK or NG)

I

Shift solenoid valve A

I

Shift solenoid valve B

I

Overrun clutch solenoid valve

I

Line pressure solenoid valve

I

Each clutch

I

Hydraulic control circuit

TCC S/V FNCTN P0744

Following items for “A/T TCC S/V function (lock-up) (P0744)” can
be confirmed.

I

Self-diagnosis status (whether the diagnosis is being con-
ducted or not)

I

Self-diagnosis result (OK or NG)

I

Torque converter clutch sole-
noid valve

I

Each clutch

I

Hydraulic control circuit

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

CONSULT-II (Cont’d)
