Infiniti M45 (Y34). Manual - part 771

CLIMATE CONTROLLED SEAT

SE-105

C

D

E

F

G

H

J

K

L

M

A

B

SE

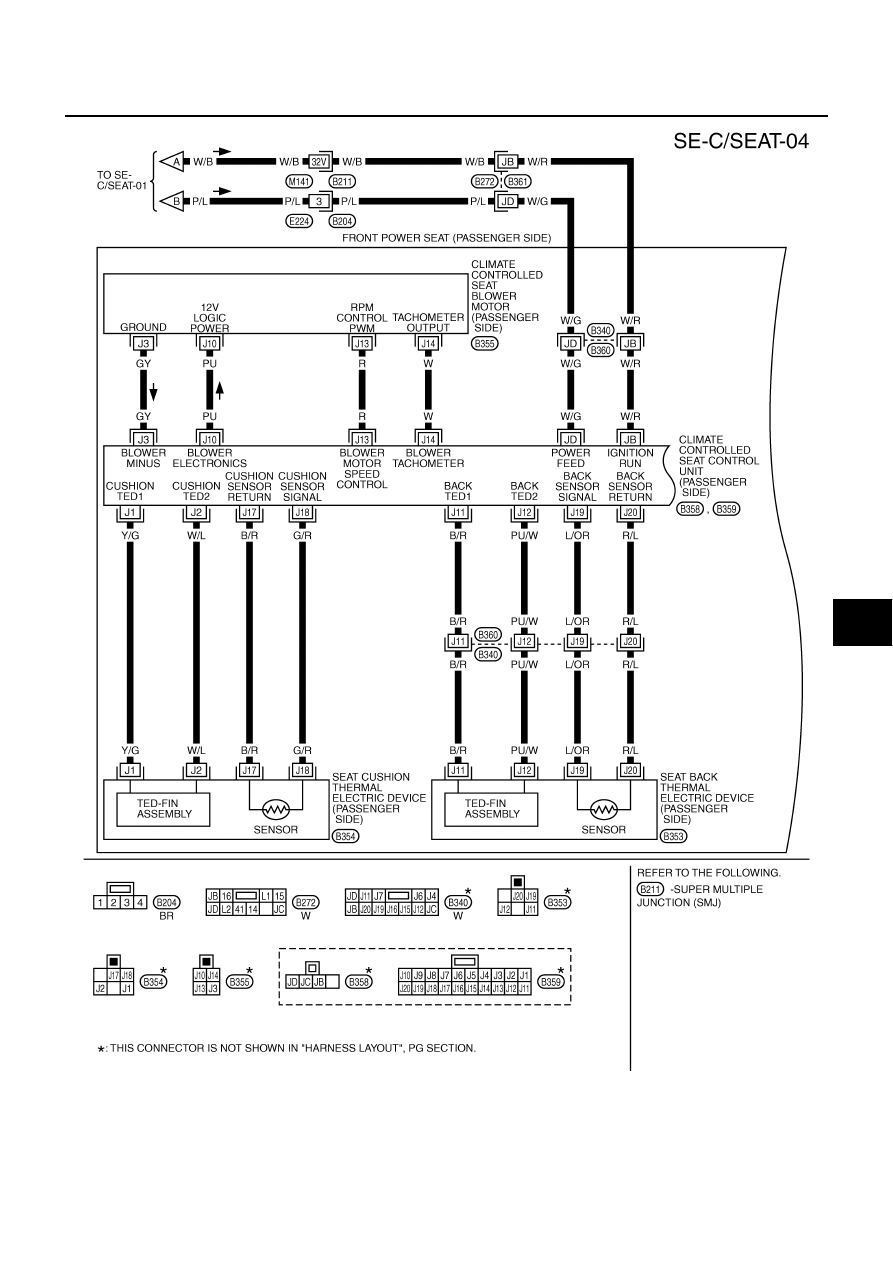

TIWA0265E

SE-106

CLIMATE CONTROLLED SEAT

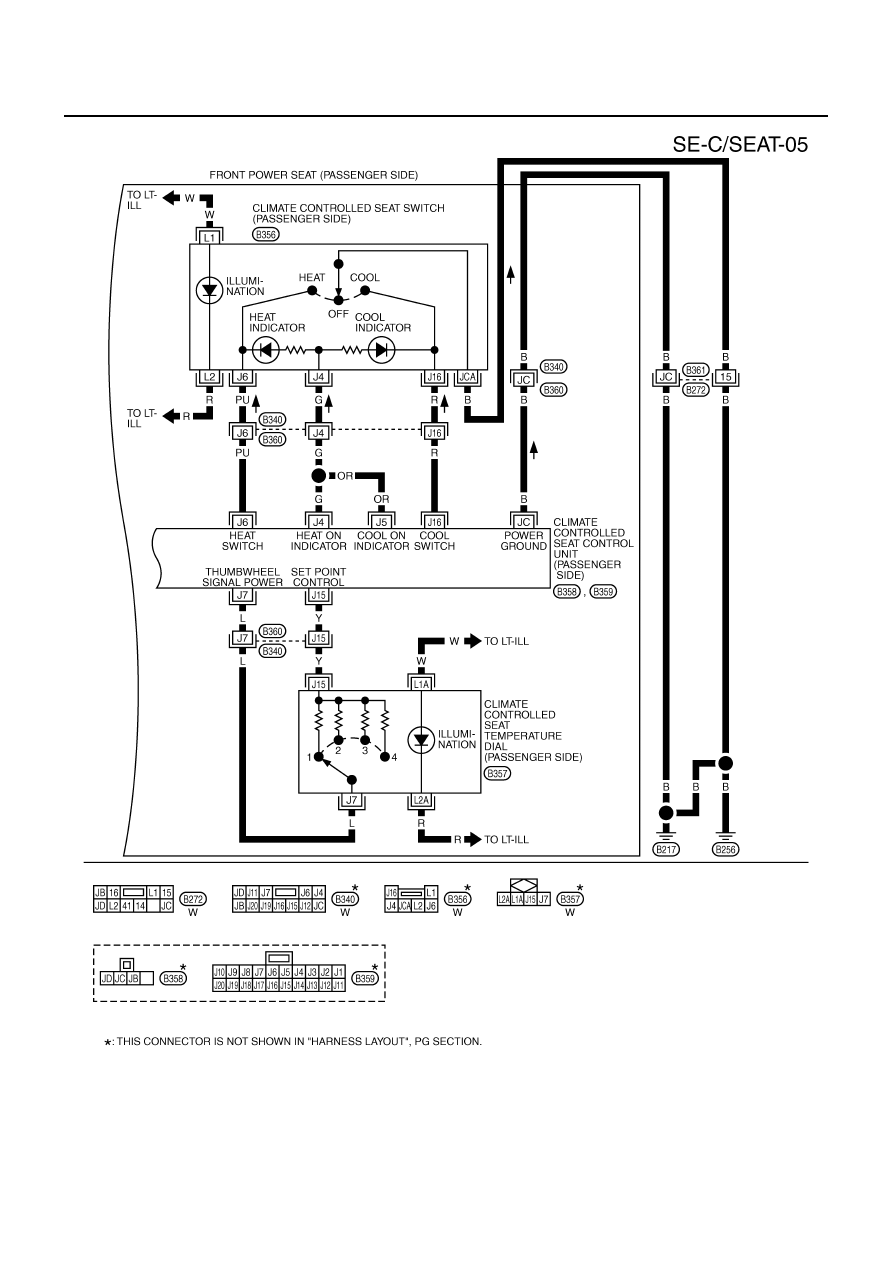

TIWA0299E

CLIMATE CONTROLLED SEAT

SE-107

C

D

E

F

G

H

J

K

L

M

A

B

SE

Terminal and Reference Value for Climate Controlled Seat Control Unit

AIS002C1

TER-

MINAL

WIRE

COLOR

ITEM

CONDITION

VOLTAGE (V)

(Approx.)

JB

W/R

IGN power supply

IGN ON or START

Battery voltage

JC

B

Ground

—

0

JD

W/G

IGN power supply

IGN ON or START

Battery voltage

J 1

Y/G

Seat cushion thermal electric
device power supply (HEAT)

IGN ON or START

Climate controlled seat switch
select “HEAT”

Battery voltage

Climate controlled seat switch
select “OFF”

0

J 2

W/L

Seat cushion thermal electric
device power supply (COOL)

IGN ON or START

Climate controlled seat switch
select “COOL”

Battery voltage

Climate controlled seat switch
select “OFF”

0

J3

GY

Climate controlled seat blower
motor ground

—

0

J4

G

“HEAT” switch ON indicate

IGN ON or START
Climate controlled seat switch select “HEAT”

Battery voltage

IGN OFF

0

J5

OR

“COOL” switch ON indicator

IGN ON or START
Climate controlled seat switch select “COOL”

Battery voltage

IGN OFF

0

J6

PU

“HEAT” switch ON signal

IGN ON or START

Climate controlled seat switch
select “HEAT”

0

Climate controlled seat switch
OFF

Battery voltage

J7

L

Climate controlled seat temper-
ature dial power supply

Climate controlled seat temperature dial 1 – 4

7.1 – 11.4

J10

PU

Blower motor power supply

IGN ON or START

Climate controlled seat switch
select “HEAT” or “COOL”
Climate controlled seat tempera-
ture dial 1 – 4

6 – 12

Climate controlled Seat switch
select “OFF”

Battery voltage

J 11

B/R

Seatback thermal electric
device power supply (HEAT)

IGN ON or START

Climate controlled seat switch
select “HEAT”

Battery voltage

Climate controlled seat switch
select “OFF”

0

J 12

PU/W

Seatback thermal electric
device power supply (COOL)

IGN ON or START

Climate controlled seat switch
select “COOL”

Battery voltage

Climate controlled seat switch
select “OFF”

0

J 13

R

Blower motor speed control sig-
nal

IGN ON or START

Climate controlled seat switch
select “HEAT” or “COOL”
climate controlled seat tempera-
ture dial 1 – 4

6 – 12

Climate controlled seat switch
OFF

0

J14

W

Blower motor tachometer signal

IGN ON or START

Climate controlled seat switch
select “HEAT” or “COOL”

5 – 7

Climate controlled seat switch
OFF

Battery voltage

SE-108

CLIMATE CONTROLLED SEAT

Work Flow

AIS002C2

1.

Check the symptom and customer's requests.

2.

Understand the outline of system. Refer to

SE-97, "System Description"

 .

3.

According to the trouble diagnosis chart, repair or replace the cause of the malfunction. Refer to

SE-109,

"Trouble Diagnosis Symptom Chart"

 .

4.

Does climate controlled seat operate normally? YES: GO TO 5. NO: GO TO 4.

5.

INSPECTION END.

J15

Y

Climate controlled seat temper-
ature dial signal

Climate controlled seat temperature dial 1 – 4

0 – 5

J16

R

“COOL” switch ON signal

IGN ON or START

climate controlled seat switch
select “COOL”

0

climate controlled seat switch
OFF

Battery voltage

J17

B/R

Seat cushion thermal electric
device sensor ground

IGN ON or START

0

J18

G/R

Seat cushion thermal electric
device sensor signal

IGN ON or START

0.5 – 4

J19

L/OR

Seatback thermal electric
device sensor signal

IGN ON or START

0.5 – 4

J20

R/L

Seatback thermal electric
device sensor ground

IGN ON or START

0

TER-

MINAL

WIRE

COLOR

ITEM

CONDITION

VOLTAGE (V)

(Approx.)
