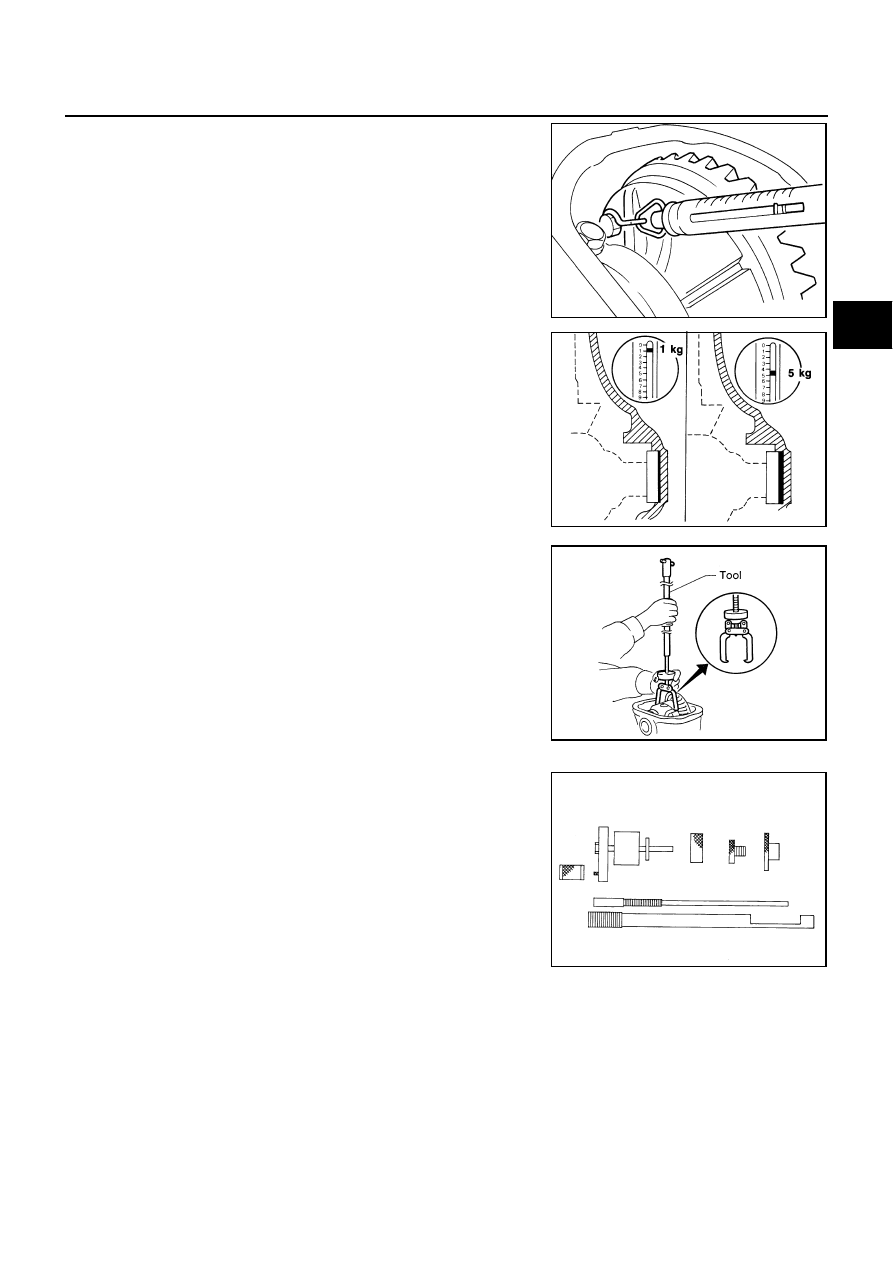

Measure the turning torque of the carrier at the drive gear retain-
ing bolts with a spring gauge, J-8129.

7.

If the turning torque is not within the specifications, correct the
torque as follows:

●

If the turning torque is less than the specified range, install
washers of greater thickness.

●

If the turning torque is greater than the specification, install
thinner washers.

●

See the SDS section for washer dimensions and part num-
bers.

8.

Record the total amount of washer thickness required for the
correct carrier side bearing preload.

9.

Remove the carrier from the final drive housing. Save the
selected washers for later use during the assembly of the final
drive unit.

PINION GEAR HEIGHT

1.

Make sure all parts are clean and that the bearings are well
lubricated.

2.

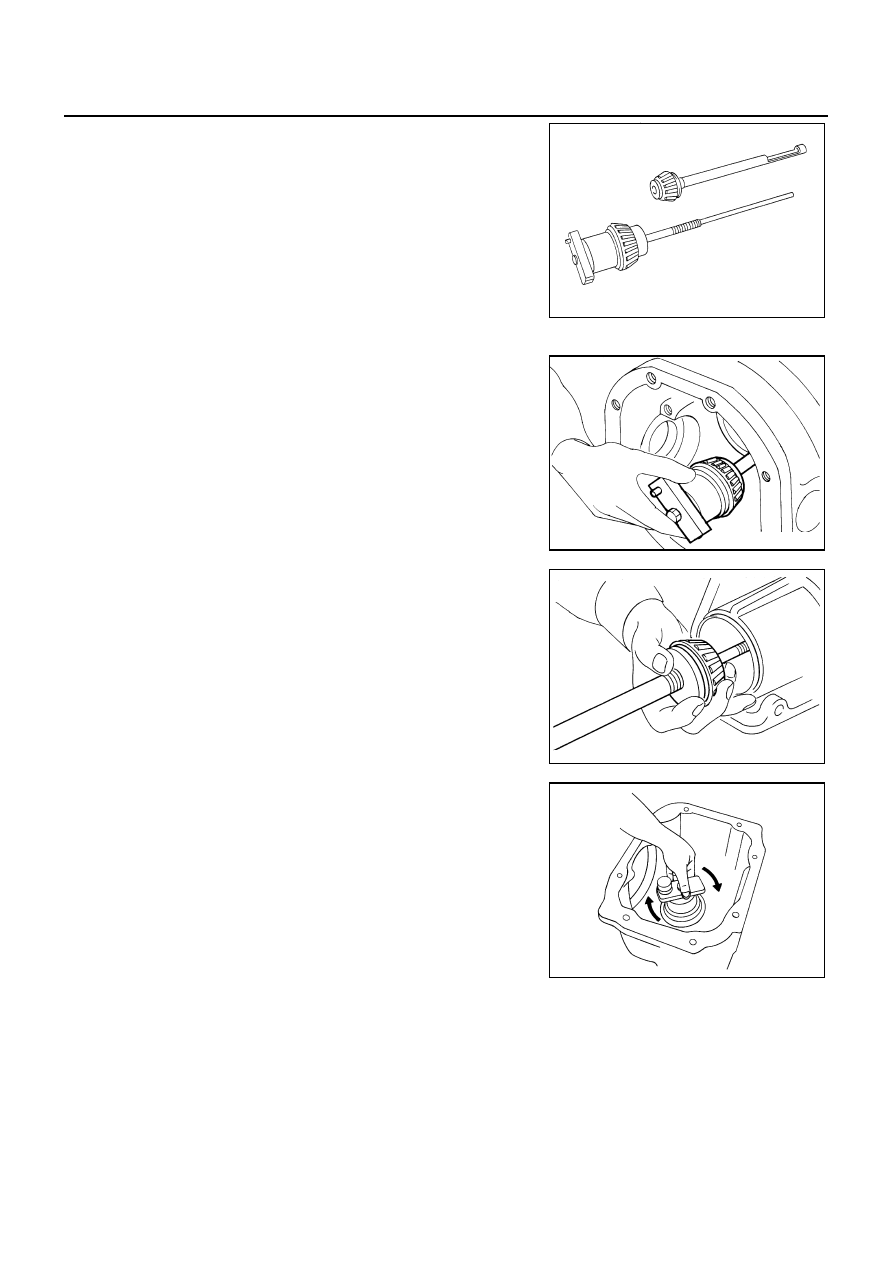

Assemble the pinion gear bearings into the differential shim
selector Tool, J34309.

Specification

:34.2 - 39.2 N (3.5 - 4 kg, 7.7 - 8.8 lb)
of pulling force at the drive gear bolt

SPD194A

SPD772

Tool number:

HT72400000 (   –   )

S-PD344

SPD769

RFD-22

REAR FINAL DRIVE ASSEMBLY

●

Pinion front bearing; make sure the J34309-3 pinion front
bearing seat is secured tightly against the J34309-2 gauge
anvil. Then turn the pinion front bearing pilot, J34309-5, to
secure the bearing in its proper position.

●

Rear pinion bearing; the pinion rear bearing pilot, J34309-8, is
used to center the pinion rear bearing only. The pinion rear
bearing locking seat, J34309-4, is used to lock the bearing to
the assembly.

●

Installation of J34309-9 and J34309-16; place a suitable 2.5
mm (0.098 in) thick plain washer between J34309-9 and
J34309-16. Both surfaces of J34309-9 and J34309-16 must
be parallel with a clearance of 2.5 mm (0.098 in).

3.

Install the pinion rear bearing inner race into the final drive hous-
ing. Then place the pinion preload shim selector Tool, J34309-1,
gauge screw assembly.

4.

Assemble the front pinion bearing inner race and the J34309-2
gauge anvil. Assemble them together with the J34309-1 gauge
screw in the final drive housing. Make sure that the pinion height
gauge plate, J34309-16, will turn a full 360 degrees. Tighten the
two sections together by hand.

5.

Turn the assembly several times to seat the bearings.

SPD197A

SPD893

SPD199A

SPD770

REAR FINAL DRIVE ASSEMBLY

RFD-23

C

E

F

G

H

I

J

K

L

M

A

B

RFD

6.

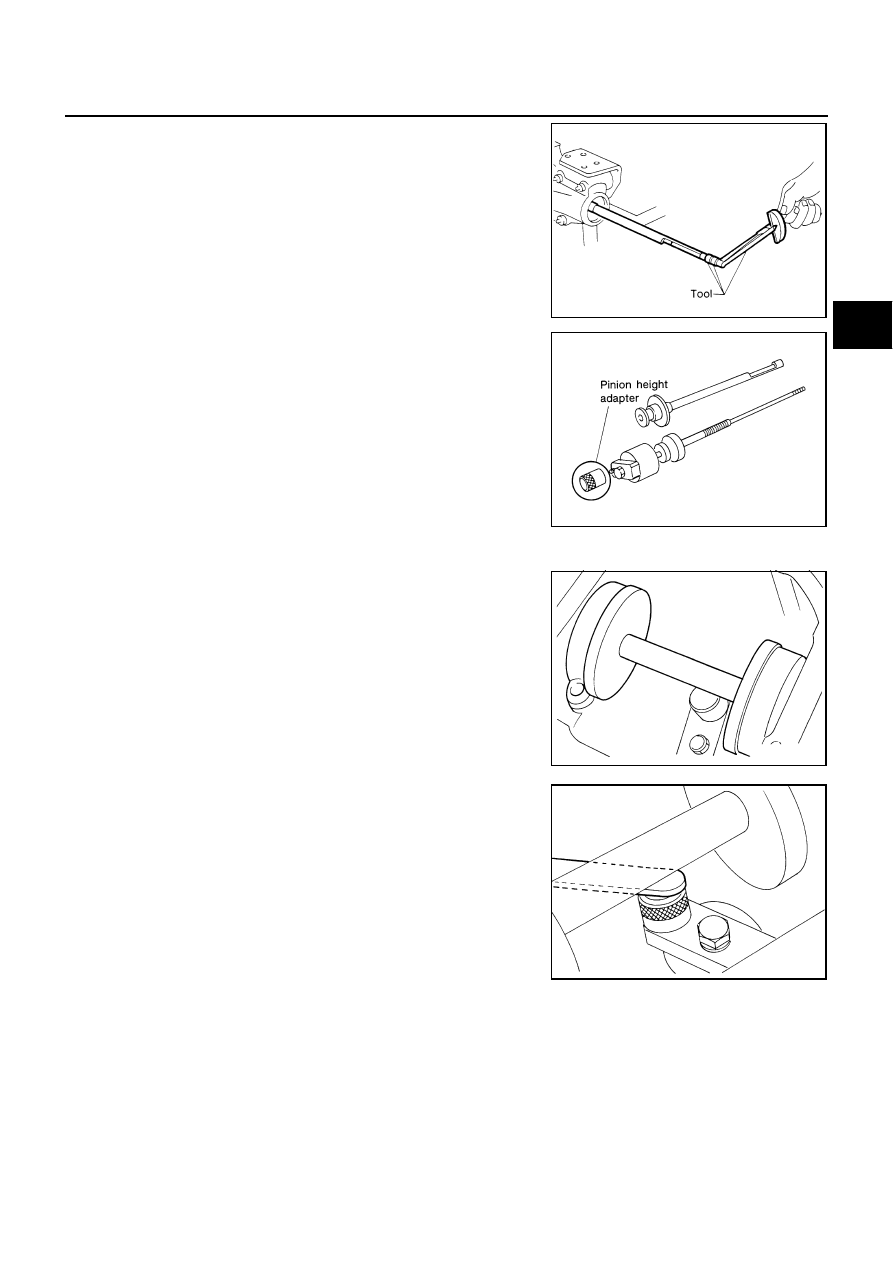

Measure the turning torque at the end of the J34309-2 gauge
anvil using torque wrench J-25765A.

7.

Place the J34309-11 “R200A” pinion height adapter onto the
gauge plate and tighten it by hand.

CAUTION:

Make sure all machined surfaces are clean.

Pinion Height Adjusting Washer Selection

1.

Now, position the side bearing discs, J25269-4, and arbor firmly
into the side bearing bores. Install the bearing caps and tighten
the cap bolts to proper torque.

2.

Select the correct standard pinion height adjusting washer thick-
ness. Select by using a standard gauge of 3 mm (0.12 in) and
your J34309-101 feeler gauge. Measure the distance between
the J34309-11 pinion height adapter including the standard
gauge and the arbor.

Tool number

: ST3127S000 (J25765-A)

Turning torque specification

: 1.0 - 1.3 N·m( 0.11 - 0.13 kg-m, 9 - 11 in-lb)

SPD234A

SPD208A

SPD211A

SPD204A

RFD-24

REAR FINAL DRIVE ASSEMBLY

3.

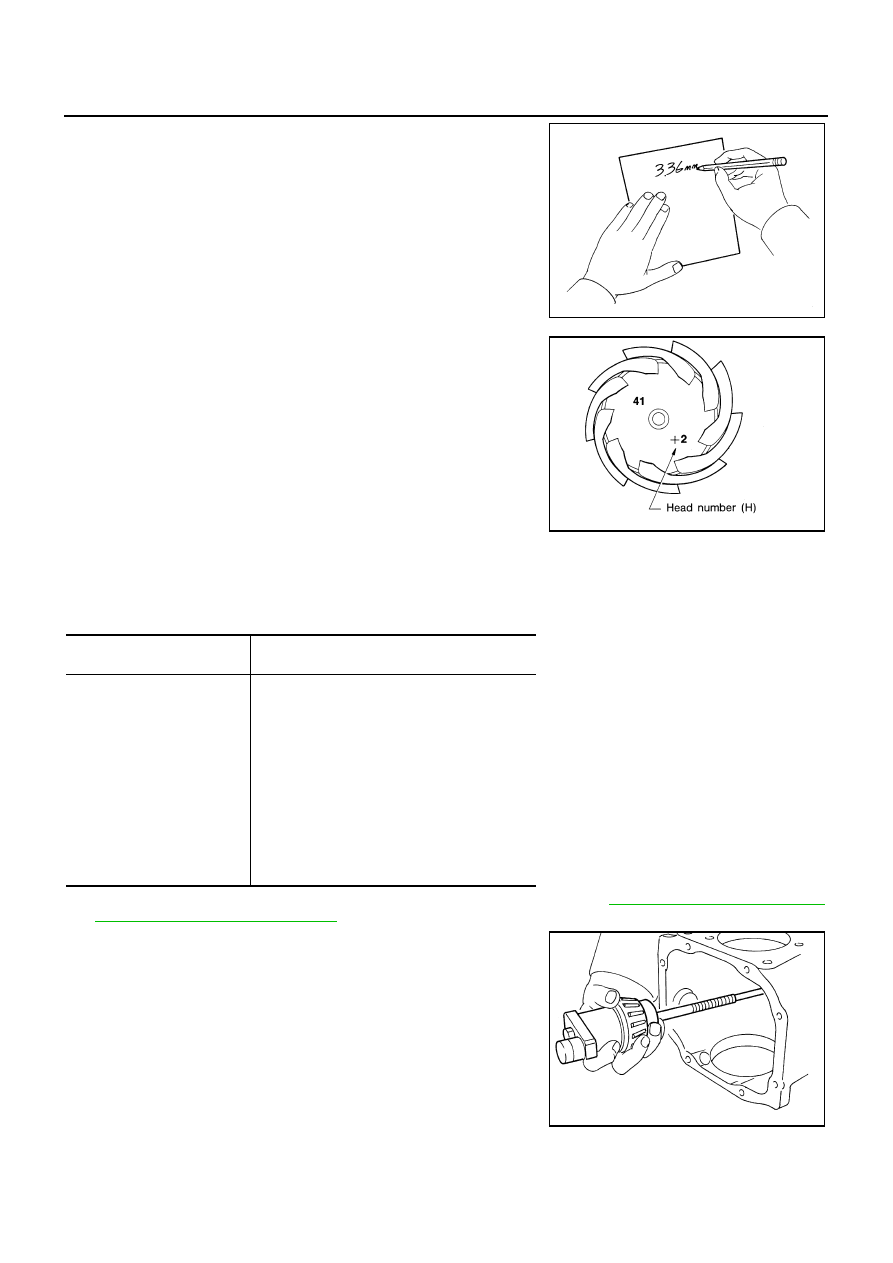

Write down your exact measurement (the value of feeler gauge).

4.

Correct the pinion height washer size by referring to the “pinion
head number”.

There are two numbers painted on the drive pinion. The first one refers to the drive pinion and drive gear
as a matched set. This number should be the same as the number on the drive gear. The second number
is the “pinion head height number”. It refers to the ideal pinion height from standard for quietest operation.
Use the following chart to determine the correct pinion height washer.

5.

Select the correct pinion height adjusting washer as follows. Refer to

RFD-32, "AVAILABLE PINION

HEIGHT ADJUSTING WASHERS"

 .

6.

Remove the J34309 differential shim selector Tool from the final
drive housing. Then disassemble to retrieve the pinion bearings.

SPD775

SPD542

Pinion head height number

Add or remove from the standard
pinion height washer thickness measurement

- 6
- 5
- 4
- 3
- 2
- 1

0

+1
+2
+3
+4
+5
+6

Add 0.06 mm (0.0024 in)
Add 0.05 mm (0.0020 in)
Add 0.04 mm (0.0016 in)
Add 0.03 mm (0.0012 in)
Add 0.02 mm (0.0008 in)
Add 0.01 mm (0.0004 in)
Use the selected washer thickness
Subtract 0.01 mm (0.0004 in)
Subtract 0.02 mm (0.0008 in)
Subtract 0.03 mm (0.0012 in)
Subtract 0.04 mm (0.0016 in)
Subtract 0.05 mm (0.0020 in)
Subtract 0.06 mm (0.0024 in)

SPD205A
