REAR DRIVE SHAFT

RAX-13

C

E

F

G

H

I

J

K

L

M

A

B

RAX

ASSEMBLY

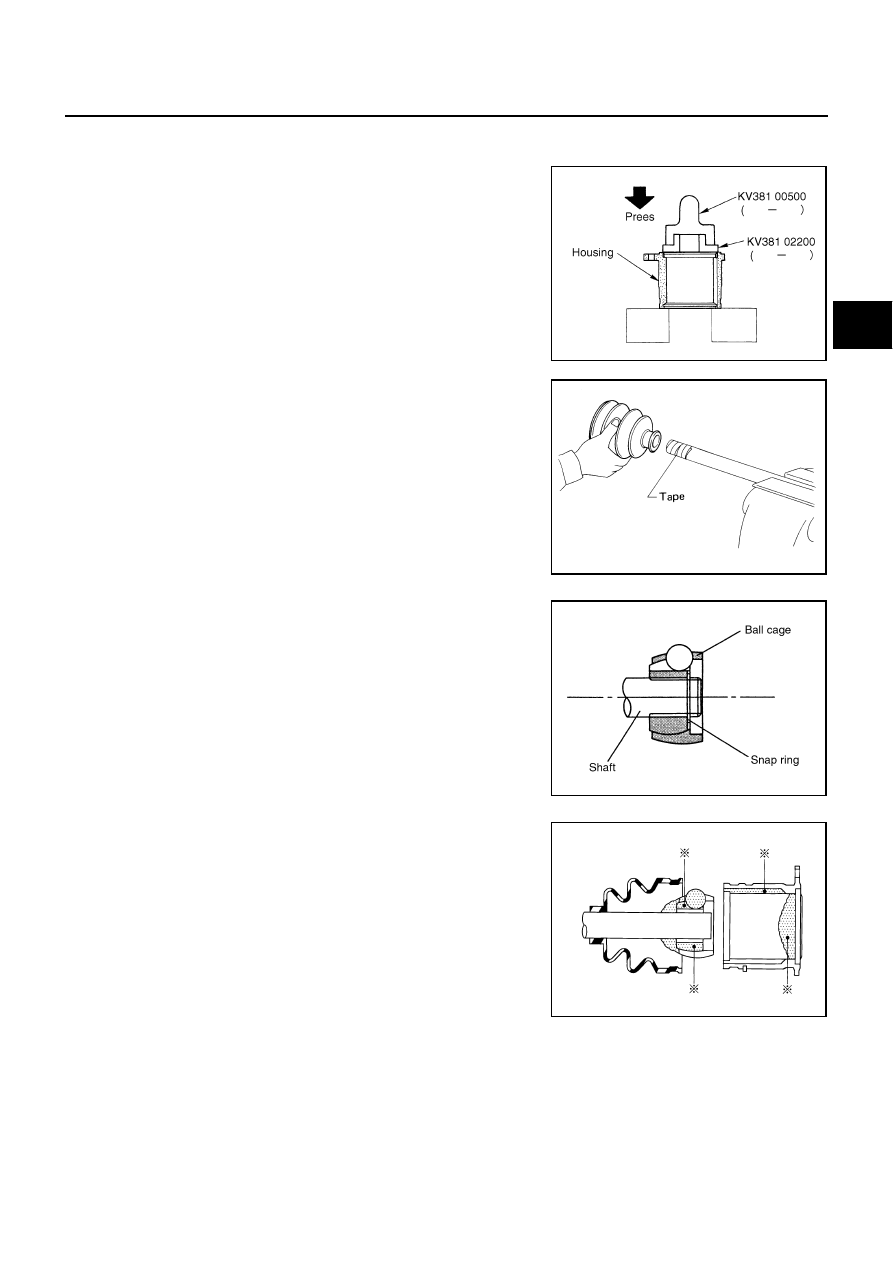

Final Drive Side

1.

If plug has been removed, use a drift (special service tool) to
press in a new one.

CAUTION:

Discard old plug; replace with new one.

2.

Wind serrated part of shaft with tape. Install boot band and boot
to shaft. Be careful not to damage boot.

CAUTION:

Discard old boot band and boot; replace with new one.

3.

Remove protective tape wound around serrated part of shaft.

4.

Install ball cage/steel ball/inner race assembly to shaft, and
secure them tightly with a snap ring.

CAUTION:

Discard old snap ring; replace with new one.

5.

Insert the amount grease (Nissan genuine grease or equivalent)
onto housing ( * point) to the quantity mentioned below, and
install it to shaft.

6.

Install stopper ring to housing.

7.

After installed, pull shaft to check engagement between joint
sub-assembly and stopper ring.

SDIA1153E

SFA800

SDIA1125E

Reference value

Grease amount

: 124 - 134 g (4.37 - 4.73 oz)

RAC0678D

RAX-14

REAR DRIVE SHAFT

8.

Install boot securely into grooves (indicated by * marks) shown
in the figure.

CAUTION:

If there is grease on boot mounting surfaces (indicated by *
marks) of shaft and housing, boot may come off. Remove
all grease from surfaces.

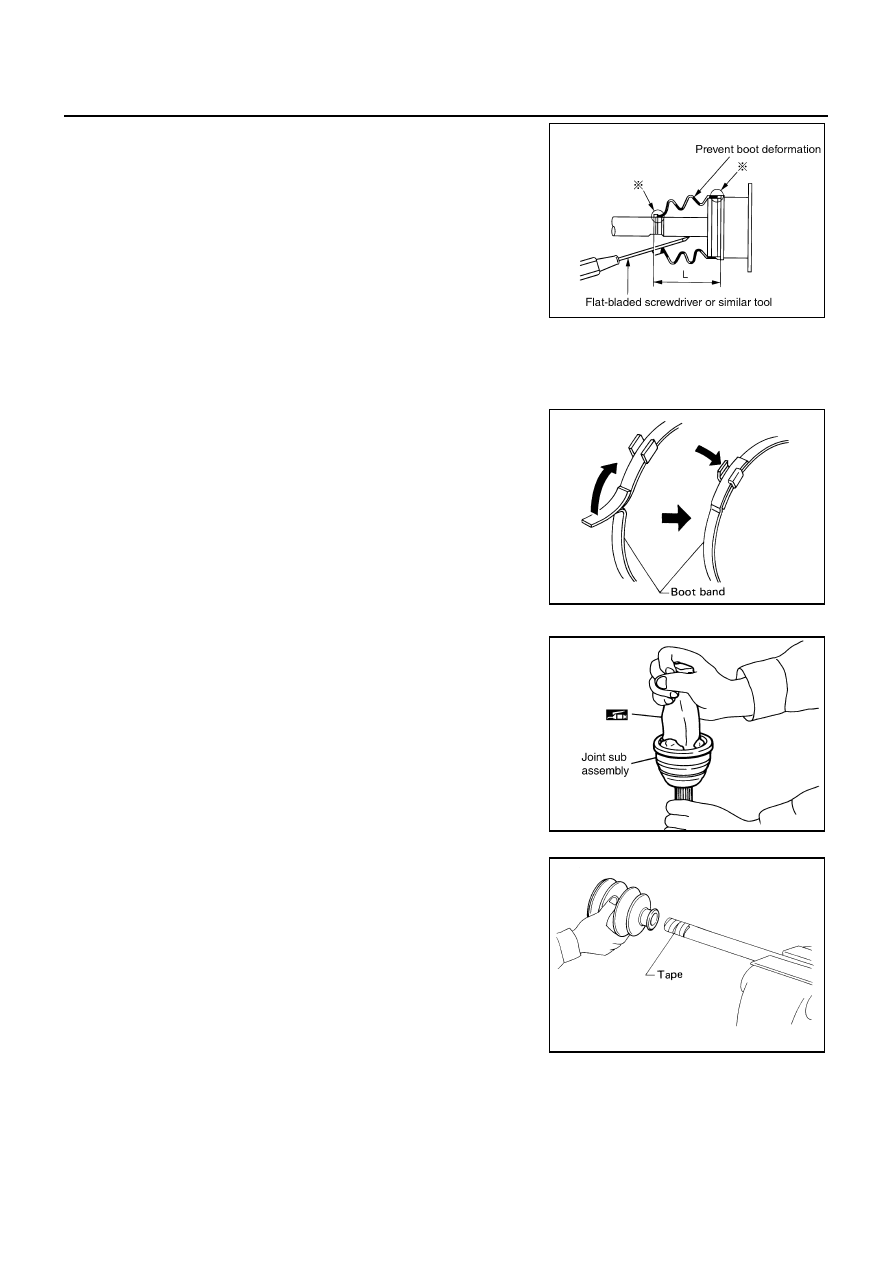

9.

Check that boot installation length “L” is the length indicated
below. Insert a flat-bladed screwdriver or similar tool into smaller
side of boot. Remove air from boot to prevent boot deformation.

CAUTION:

●

Boot may break if boot installation length is than standard value.

●

Take care not to touch the tip of screwdriver to inside of boot.

10. Secure big and small ends of boot with new boot bands as

shown in the figure.

CAUTION:

Discard old boot band; replace with new one.

11. After installing housing and shaft, rotate boot to check whether

or not the actual position is correct. If boot position is not correct,
secure boot with new boot band again.

Wheel Side

1.

Insert the amount grease (Nissan genuine grease or equivalent)
into joint sub-assembly serration hole until grease begins to
ooze from ball groove and serration hole. After inserting grease,
use a shop cloth to wipe off old grease that has oozed out.

2.

Wind serrated part of shaft with tape. Install boot band and boot
to shaft. Be careful not to damage boot.

CAUTION:

Discard old boot band and boot; replace with new one.

3.

Remove protective tape wound around serrated part of shaft.

Standard value

Boot installation length “L”

: 93.9 mm (3.697 in)

SDIA1126E

SFA395

SDIA1127E

SFA800

REAR DRIVE SHAFT

RAX-15

C

E

F

G

H

I

J

K

L

M

A

B

RAX

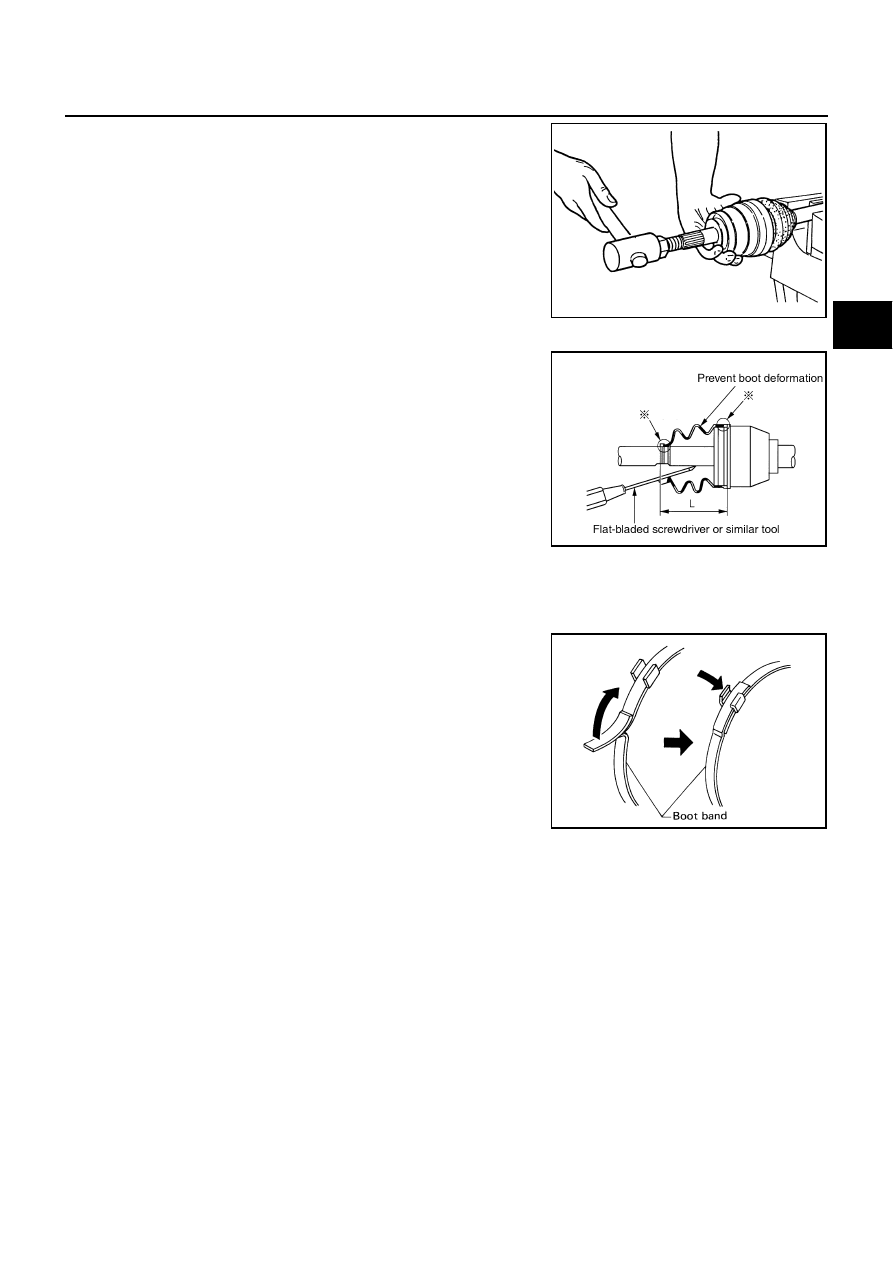

4.

Attach circular clip to shaft. At this time, circular clip must fit
securely into shaft groove. Attach nut to joint sub-assembly. Use
a wooden hammer to press-fit.

CAUTION:

Discard old circular clip; replace with new one.

5.

Apply the grease amount (Nissan genuine grease or equivalent)
listed below into joint sub-assembly from large end of boot.

6.

Install boot securely into grooves (indicated by * marks) shown
in the figure.

CAUTION:

If there is grease on boot mounting surfaces (indicated by *
marks) of shaft and joint sub-assembly, boot may come off.
Remove all grease from surfaces.

7.

Check that boot installation length “L” is the length indicated
below. Insert a flat-bladed screwdriver or similar tool into smaller
side of boot. Remove air from boot to prevent boot deformation.

CAUTION:

●

Boot may brake if boot installation length is than standard value.

●

Be careful that screwdriver tip does not contact inside surface of boot.

8.

Secure big and small ends of boot with new boot bands as
shown in the figure.

CAUTION:

Discard old boot band; replace with new one.

9.

After installing housing and shaft, rotate boot to check whether
or not the actual position is correct. If boot position is not correct,
secure boot with new boot bands again.

Reference value

Grease amount

: 86 - 96 g (3.03 - 3.39 oz)

RAC0049D

Standard value

Boot installation length “L”

: 97 mm (3.82 in)

SDIA1128E

SFA395

RAX-16

SERVICE DATA

SERVICE DATA

PFP:00030

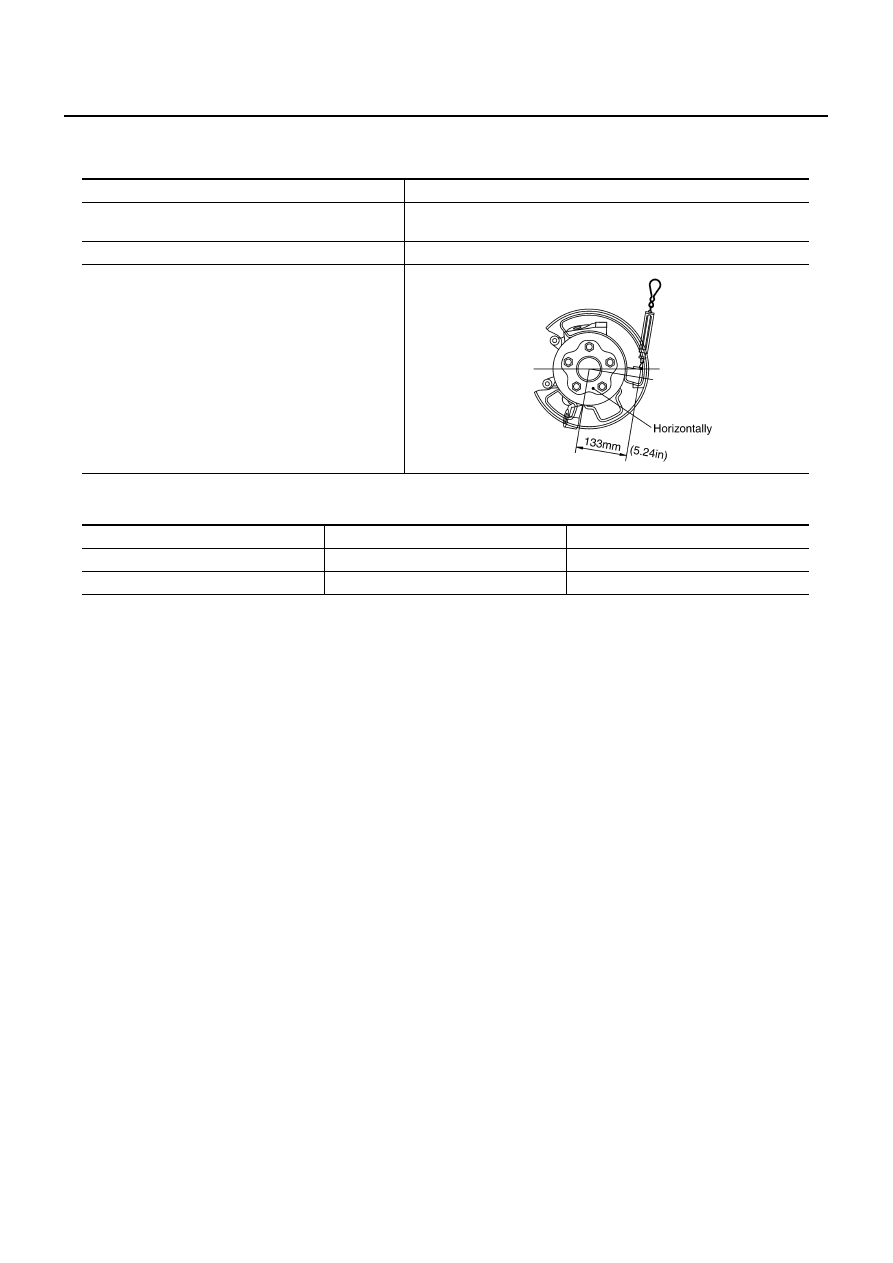

Wheel Bearing

ADS0006O

Drive Shaft

ADS0006P

Z100D90F TYPE

Axial end play limit

0.05 mm (0.002 in) or less

Rotating torque

At a load of 34,324 to 49,033 N (3,500 to 5,000 kg, 7,718 to 11,025 lb)

Less than 1.961 N·m (0.20 kg-m, 17 in-lb)

Measurement of spring scale

Less than 14.7 N (1.5 kg, 32.4 lb)

Measuring point: (Brake caliper installation points)

SDIA1031E

Joint type

Z100 (Wheel side)

D90F (Final drive side)

Grease amount

86 - 96 g (3.03 - 3.39 oz)

124 - 134 (4.37 - 4.73 oz)

Boots installation length

97 mm (3.82 in)

93.9 mm (3.697 in)
