Infiniti M45 (Y34). Manual - part 670





VANITY MIRROR AND TRUNK ROOM LAMPS

LT-187

C

D

E

F

G

H

I

J

L

M

A

B

LT

VANITY MIRROR AND TRUNK ROOM LAMPS

PFP:26470

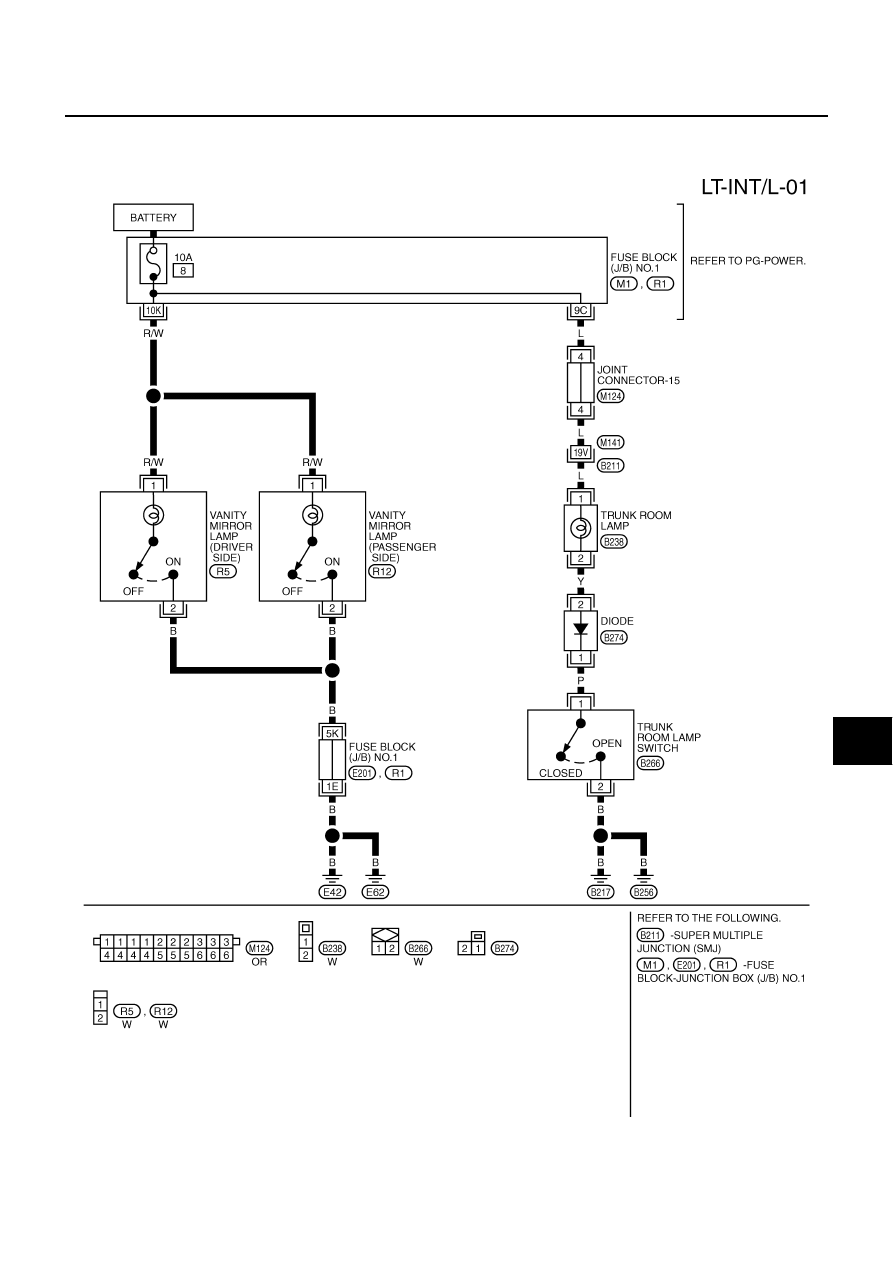

Wiring Diagram — INT/L —

AKS002HF

TKWB0118E

LT-188

VANITY MIRROR AND TRUNK ROOM LAMPS

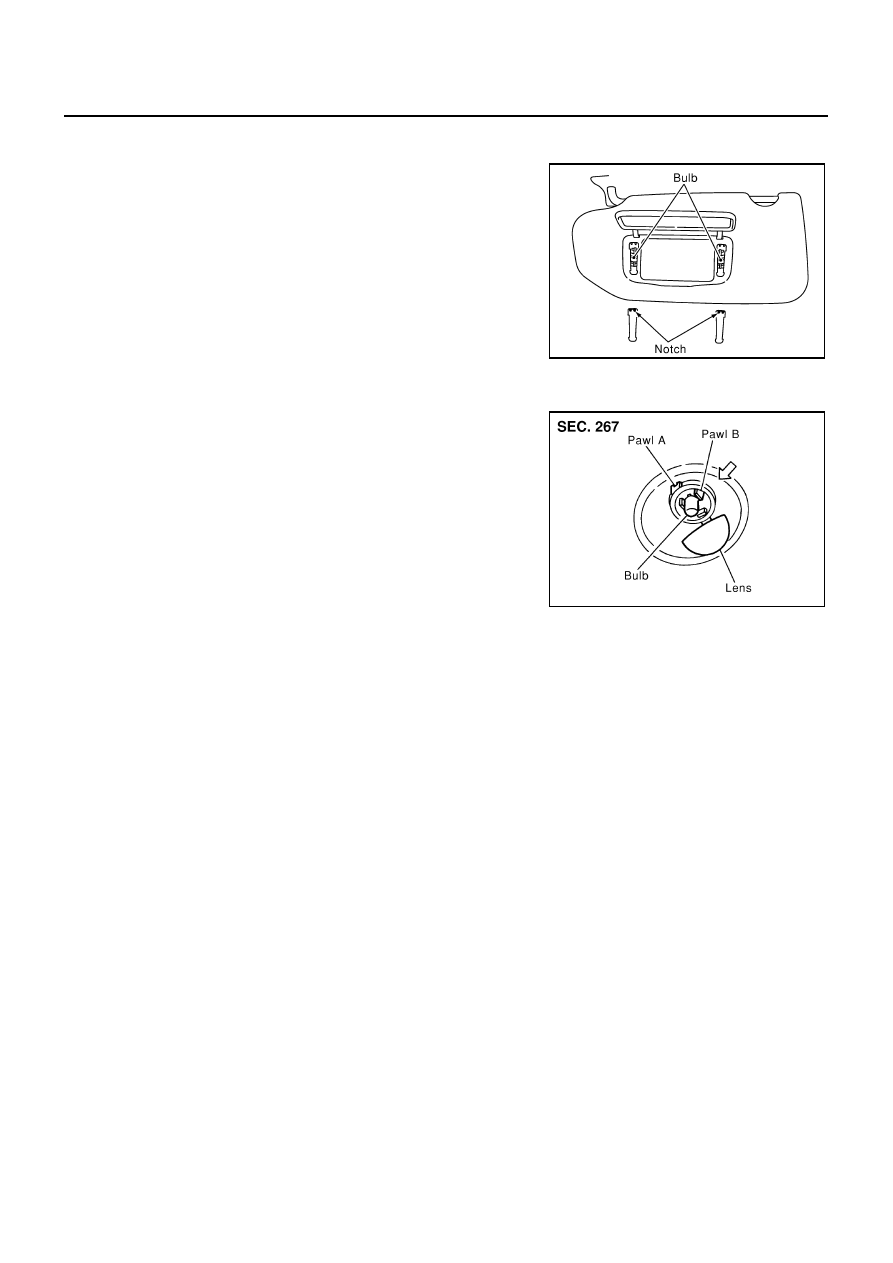

Bulb Replacement

AKS002HG

VANITY MIRROR LAMP

1.

Insert a thin screwdriver in the notch and remove lens.

2.

Remove bulb.

TRUNK ROOM LAMP

1.

Unfold pawl A and remove lens.

2.

Remove bulb.

3.

Remove trunk room lamp while pressing pawl B in the direction
of the arrow.

4.

Disconnect trunk room lamp connector.

Vanity mirror lamp

: 12V 1.4W

PKIA0188E

Trunk room lamp

: 12V 3.4W

PKIA0182E

BULB SPECIFICATIONS

LT-189

C

D

E

F

G

H

I

J

L

M

A

B

LT

BULB SPECIFICATIONS

PFP:26297

Headlamp

AKS002HH

Exterior Lamp

AKS002HI

Interior Lamp/Illumination

AKS002HJ

Item

Wattage (W)

Low

35 (D2R)

High

60W (HB3)

Item

Wattage (W)

Front fog lamp

55 (H3)

Front combination lamp (Headlamp)

Turn signal lamp and parking lamp
(Clearance lamp)

27/8 (amber)

Front side marker lamp

3.8

Rear combination lamp

Stop/Tail lamp

21/5

Turn signal lamp

21

Back-up lamp

18

Rear side marker lamp

3.8

License plate lamp

5

High-mounted stop lamp

18

Item

Wattage (W)

Map lamp (Front personal light)

8

Console lamp (Console light)

1.4

Personal lamp (Rear personal light)

8

Step lamp

2.7

Vanity mirror lamp

1.4

Trunk room lamp

3.4

LT-190

BULB SPECIFICATIONS
