POWER DOOR LOCK SYSTEM SELF-DIAGNOSIS
How to Perform Self-Diagnosis

Description

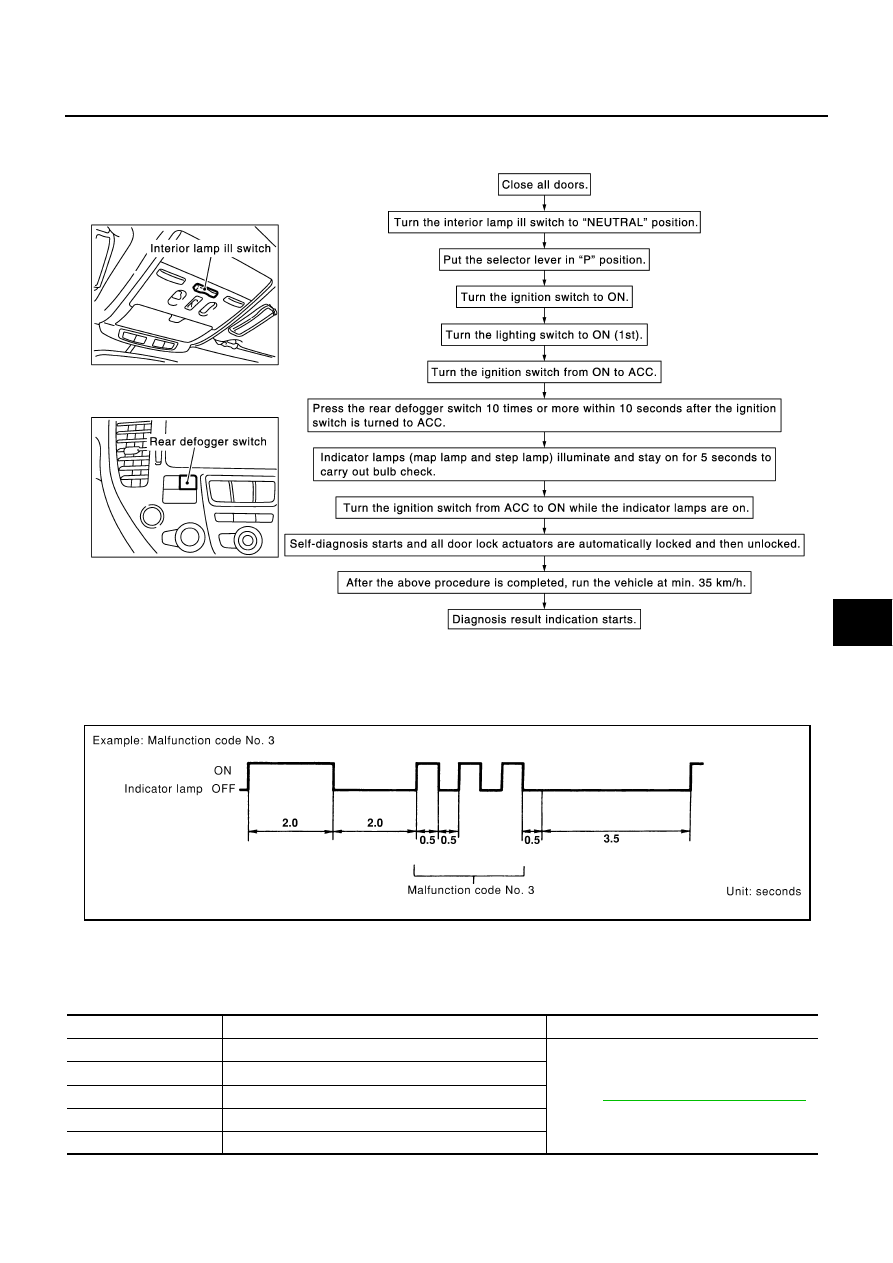

In this mode, a malfunction code is indicated by the number of flashes from the map lamps and step lamps as
shown below:

After indicator lamp turns ON for 2 seconds and then turns OFF, it flashes to indicate a malfunction code. For
example, the indicator lamp goes on and off for 0.5 seconds three times. This indicates malfunction code of
rear RH door lock actuator / unlock sensor.

Malfunction Code Table

PIIA2870E

PIIA0178E

Code No.

Detected items

Diagnostic procedure

1

Driver door lock actuator / unlock sensor

Refer to

BL-49, "Check Door Unlock Sensor"

 .

2

Passenger door lock actuator / unlock sensor

3

Rear RH door lock actuator / unlock sensor

4

Rear LH door lock actuator / unlock sensor

9

No malfunction in the above items

BL-42

POWER DOOR LOCK SYSTEM

Cancel of Self-Diagnosis

●

Turn ignition switch OFF.

●

Ten minutes has passed since the diagnosis result indication start without any diagnosis cancel operation.

Symptom Chart

AIS001QC

●

Always check the “Work Flow” before troubleshooting. Refer to

BL-30, "Work Flow"

 .

●

Before carrying out the inspection on the following table, carry out the preliminary check.
Refer to

BL-31, "Preliminary Check"

 .

Check Communication Line

AIS001DJ

1.

CHECK COMMUNICATION CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect connectors for driver door control unit (LCU01) and malfunctioning door control unit.

3.

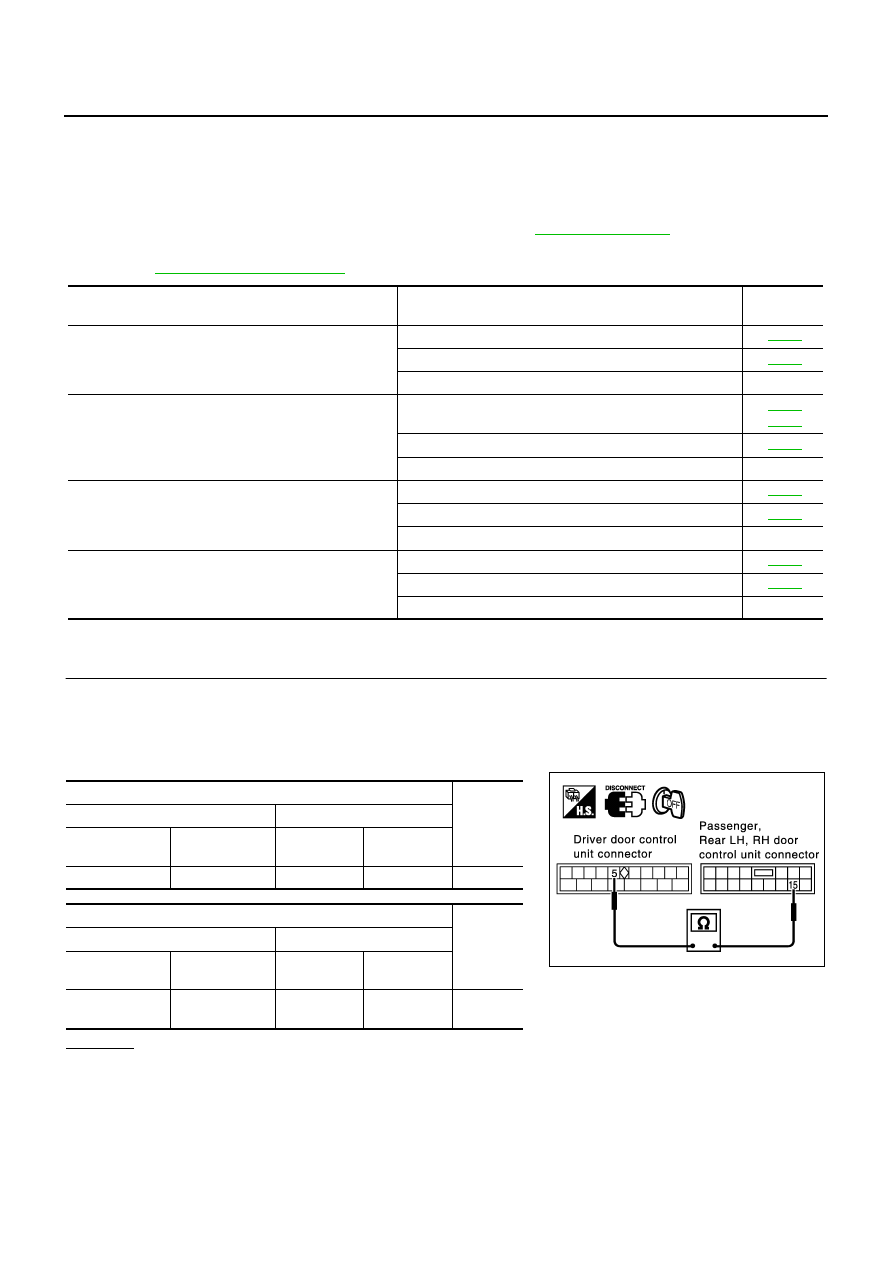

Check continuity between driver door control unit (LCU01) connector terminal 5 and malfunctioning door
control unit connector terminal 15.

OK or NG

OK

>> GO TO 2.

NG

>> Repair or replace harness.

Symptom

Diagnosis procedure

Reference

page

Power door lock does not operate with door lock and
unlock switch on power window main switch.

1. Check door lock and unlock switch.

BL-43

2. Check communication line.

BL-42

3. Replace driver door control unit (LCU01).

–

Specific door lock actuator does not operate.

1. Check door lock actuator.

BL-44
BL-44

2. Check communication line.

BL-42

3. Replace door control unit.

–

Power door lock does not operate with front key cylinder
switch operation.

1. Check front door key cylinder switch.

BL-45

2. Check communication line.

BL-42

3. Replace driver door control unit (LCU01).

–

Key reminder door system does not operate properly.

1. Check front door switch.

BL-47

2. Check key switch.

BL-46

3. Replace BCM.

–

Terminal

Continuity

Driver door control unit (LCU01)

Passenger door control unit

Connector

Terminal

(Wire color)

Connector

Terminal

(Wire color)

D8

5 (L/Y)

D38

15 (L/Y)

Yes

Terminal

Continuity

Driver door control unit (LCU01)

Rear door control unit

Connector

Terminal

(Wire color)

Connector

Terminal

(Wire color)

D8

5 (L/Y)

D58 (LH)

D78 (RH)

15 (L/Y)

Yes

PIIA2814E

POWER DOOR LOCK SYSTEM

BL-43

C

D

E

F

G

H

J

K

L

M

A

B

BL

2.

CHECK COMMUNICATION SIGNAL

1.

Connect driver door control unit (LCU01) and malfunctioning door control unit connector.

2.

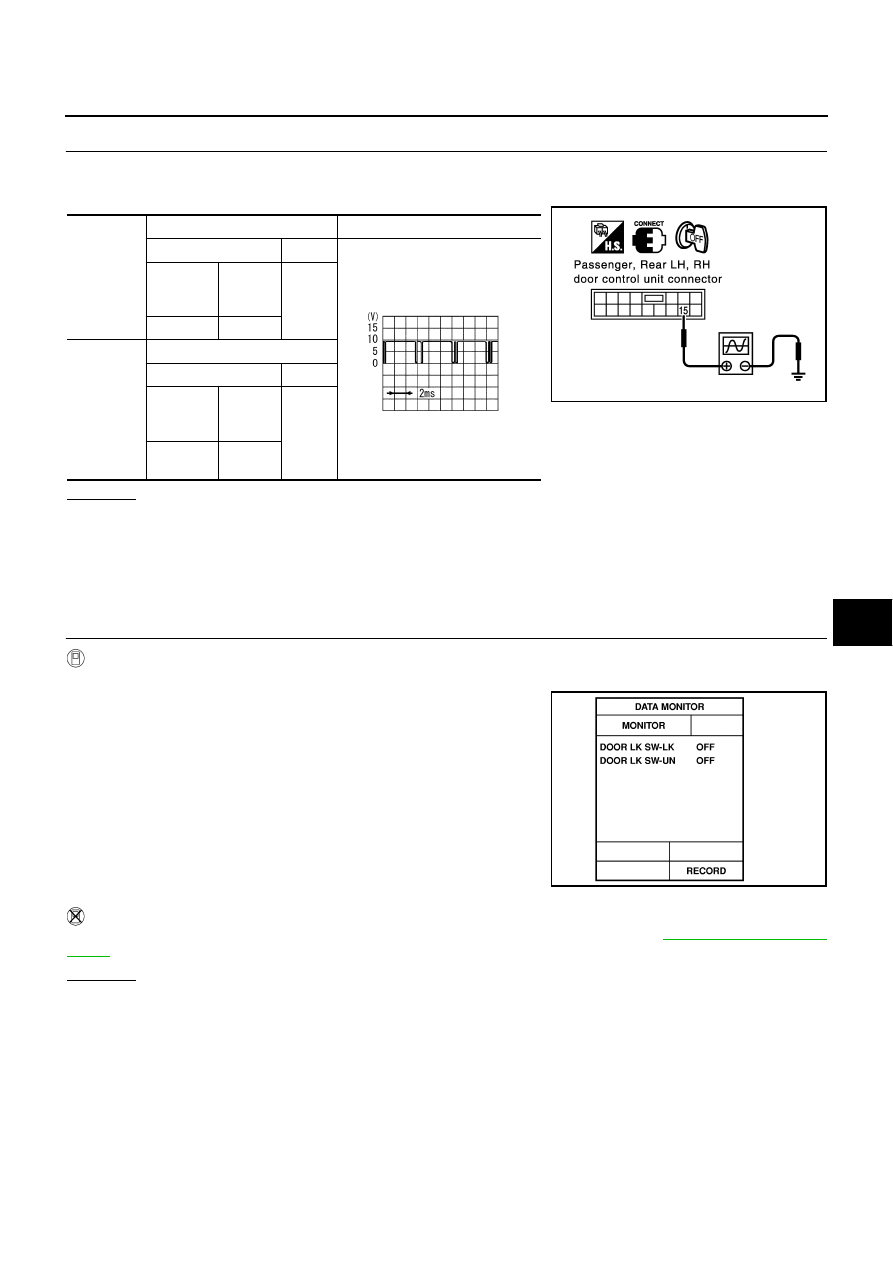

Check voltage between malfunctioning door control unit connector terminal 15 and ground.

OK or NG

OK

>> Communication signal is OK.

NG

>>

●

All door control unit (passenger, rear LH and RH) are NG.

→

 Replace Driver door control unit.

●

Any of door control unit (passenger, rear LH or RH door control unit) are NG.

→

 Replace mal-

functioning door control unit.

Check Door Lock & Unlock Switch

AIS001DI

1.

CHECK DOOR LOCK AND UNLOCK SWITCH

 With CONSULT-II

See “DOOR LK SW-LK and UN” in DATA MONITOR mode with CONSULT-II.

●

When door lock and unlock switch is turned to lock:

●

When lock and unlock switch is turned to unlock:

 Without CONSULT-II

Check door lock and unlock switch operation in “SWITCH MONITOR” mode. Refer to

BL-40, "SWITCH MON-

ITOR"

 .

OK or NG

OK

>> Replace driver door control unit (LCU01).

NG

>> Replace door lock and unlock switch.

Passenger
door con-
trol unit

Terminal

Voltage

(+)

(–)

Connector

Terminal

(Wire

color)

Ground

D38

15 (L/Y)

Rear LH,
RH door
control unit

Terminal

(+)

(–)

Connector

Terminal

(Wire

color)

Ground

D58 (LH)

D78 (RH)

15 (L/Y)

PIIA2815E

SIIA0591J

DOOK LK SW-LK

: OFF

→

 ON

DOOK LK SW-UN

: OFF

→

 ON

SEL561W

BL-44

POWER DOOR LOCK SYSTEM

Check Door Lock Actuator (Driver Side)

AIS001DL

1.

CHECK DOOR LOCK ACTUATOR HARNESS

1.

Turn the ignition switch OFF.

2.

Disconnect driver door control unit (LCU01) and front door lock actuator connector (driver side).

3.

Check continuity between driver door control unit (LCU01) connector D8 terminals 12 (BR), 17 (SB) and
front door lock actuator connector (driver side) D11 terminals 1 (SB), 3 (BR).

4.

Check continuity between driver door control unit (LCU01) con-
nector D8 terminal 12 (BR), 17 (SB) and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Repair or replace harness.

2.

CHECK OUTPUT SIGNAL

1.

Connect driver door control unit (LCU01) connector.

2.

Check voltage between driver door control unit (LCU01) connector D8 terminals 12 (BR), 17 (SB) and
ground.

OK or NG

OK

>> Replace front door lock actuator driver side.

NG

>> Replace driver door control unit (LCU01).

Check Door Lock Actuator (Passenger Side, Rear LH, RH)

AIS001DM

1.

CHECK DOOR LOCK ACTUATOR HARNESS

1.

Turn the ignition switch OFF.

2.

Disconnect passenger door control unit and door lock actuator connector.

3.

Check continuity between passenger door control unit connector D38 terminals 8 (SB), 9(BR) and door
lock actuator connector D41 (Passenger), D61 (Rear LH) and D81 (Rear RH) terminals 1 (SB), 3 (BR).

4.

Check continuity between passenger door control unit connector
D38 terminal 8 (SB), 9 (BR) and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Repair or replace harness.

12 (BR) – 3 (BR)

: Continuity should exist.

17 (SB) – 1 (SB)

: Continuity should exist.

12 (BR) – Ground

: Continuity should not exist.

17 (SB) – Ground

: Continuity should not exist.

PIIA2816E

Door lock operation

Terminal

(Wire color)

Voltage (V)

(Approx.)

(+)

(–)

Free

→

 Lock

17 (SB)

Ground

0

→

 Battery voltage

Free

→

 Unlock

12 (BR)

0

→

 Battery voltage

PIIA2817E

1 (SB) – 8 (SB)

: Continuity should exist.

3 (BR) – 9 (BR)

: Continuity should exist.

8 (SB) – Ground

: Continuity should not exist.

9 (BR) – Ground

: Continuity should not exist.

PIIA2818E
