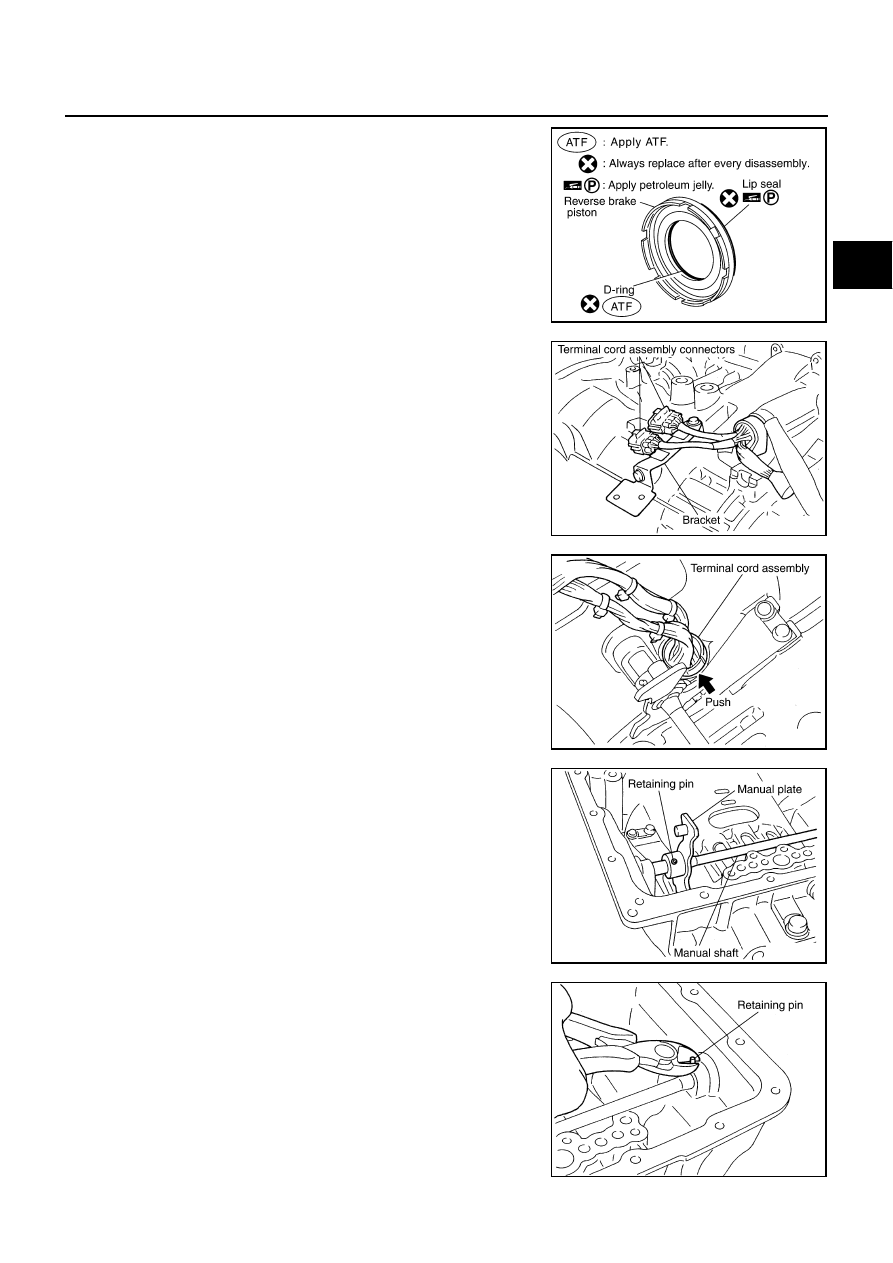

53. Remove lip seal and D-ring from reverse brake piston.

54. Remove terminal cord assembly connectors from bracket.

CAUTION:

Be careful not to damage connector.

55. Remove terminal cord assembly from transmission case.

56. Use a pin punch (4mm dia. commercial service tool) to knock

out retaining pin.

57. Remove manual shaft retaining pin with a pair of nippers.

SCIA2795E

SCIA2326E

SCIA2327E

SCIA2328E

SCIA2329E

AT-354

DISASSEMBLY

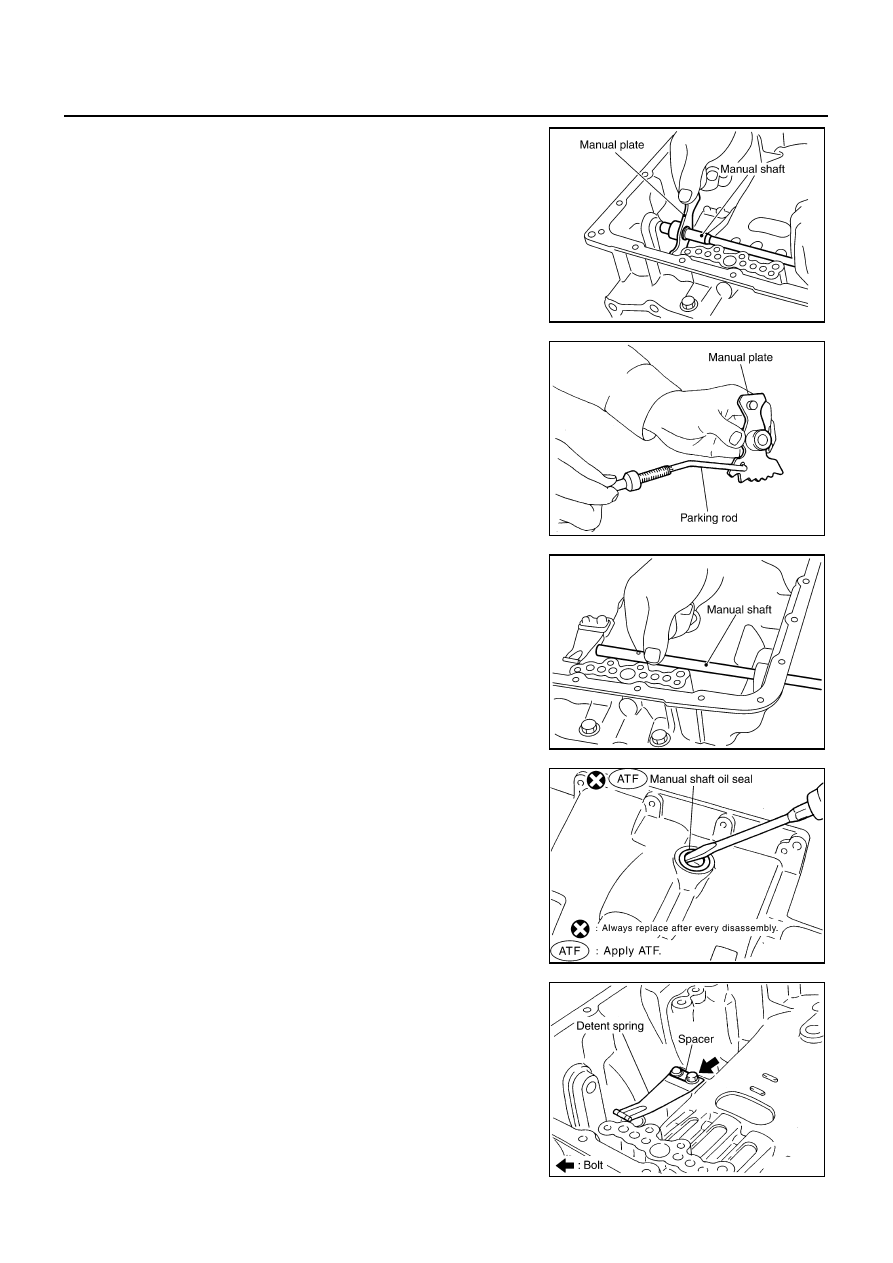

58. Remove manual plate (with parking rod) from manual shaft.

59. Remove parking rod from manual plate.

60. Remove manual shaft from transmission case.

61. Remove manual shaft oil seals using a flat-bladed screwdriver.

CAUTION:

Be careful not to scratch transmission case.

62. Remove detent spring and spacer from transmission case.

SCIA5715E

SCIA5220E

SCIA5716E

SCIA2331E

SCIA5248E

DISASSEMBLY

AT-355

D

E

F

G

H

I

J

K

L

M

A

B

AT

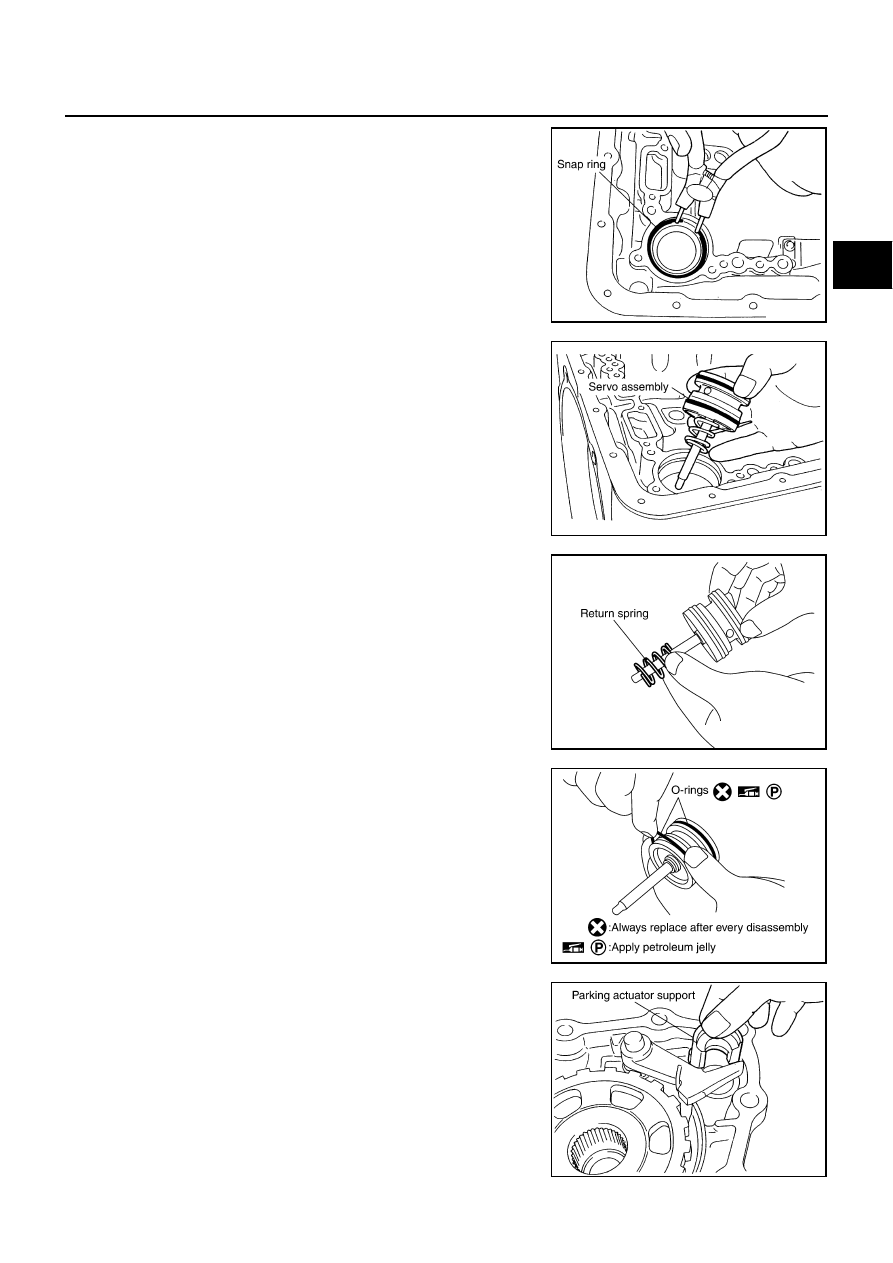

63. Remove snap ring from transmission case using a pair of snap

ring pliers.

64. Remove servo assembly (with return spring) from transmission

case.

65. Remove return spring from servo assembly.

66. Remove O-rings from servo assembly.

67. Remove parking actuator support from output shaft & compan-

ion flange complement.

SCIA2333E

SCIA5679E

SCIA5717E

SCIA5719E

SCIA2335E

AT-356

DISASSEMBLY

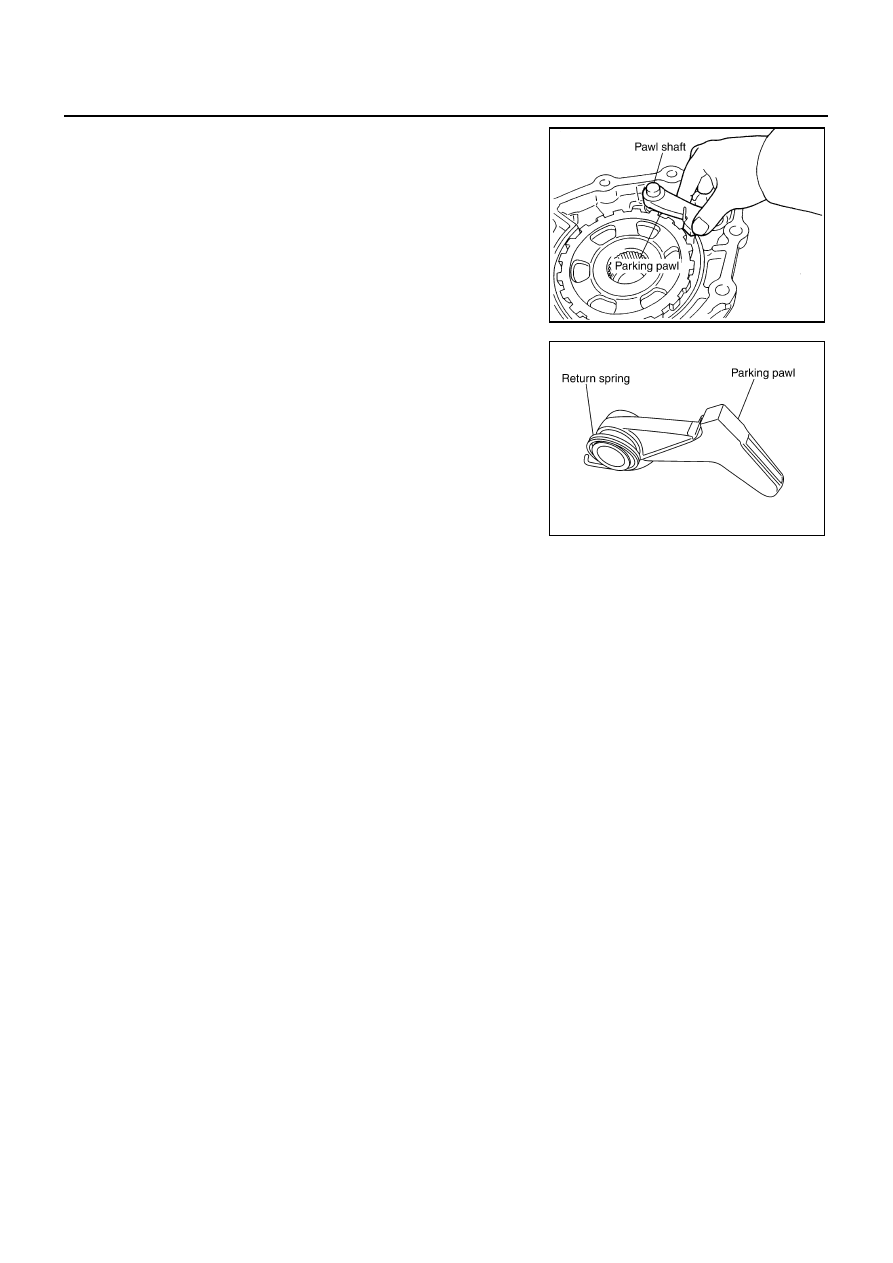

68. Remove parking pawl, parking pawl shaft and return spring from

output shaft & companion flange complement.

69. Remove return spring from parking pawl.

SCIA4631E

SCIA2445E
