Cancel Of Switch Monitor

If one of the following conditions is satisfied, the switch monitor is cancelled.

●

When the ignition switch is turned OFF.

●

The vehicle speed becomes 7 km/h (4 MPH) or higher.

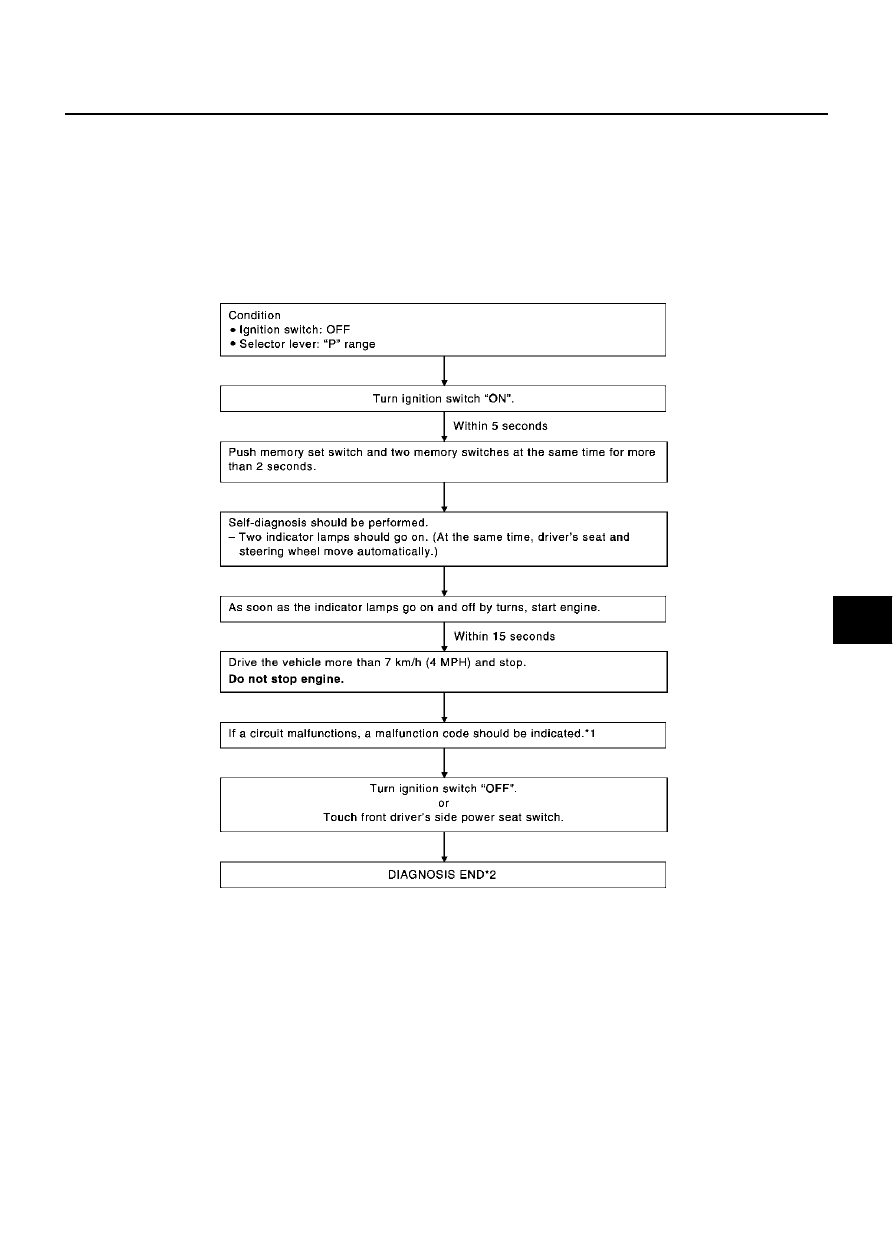

ON BOARD DIAGNOSIS FOR AUTOMATIC DRIVE POSITIONER

Check the operations of the auto drive positioner system.

*1: If no malfunction is indicated, On board diagnosis for automatic drive positioner will end after the vehicle
speed sensor diagnosis is performed.
*2: Diagnosis ends after self-diagnostic results have been indicated for 10 minutes if left unattended.

PIIA4472E

SE-52

AUTOMATIC DRIVE POSITIONER

Diagnostic Result Display

●

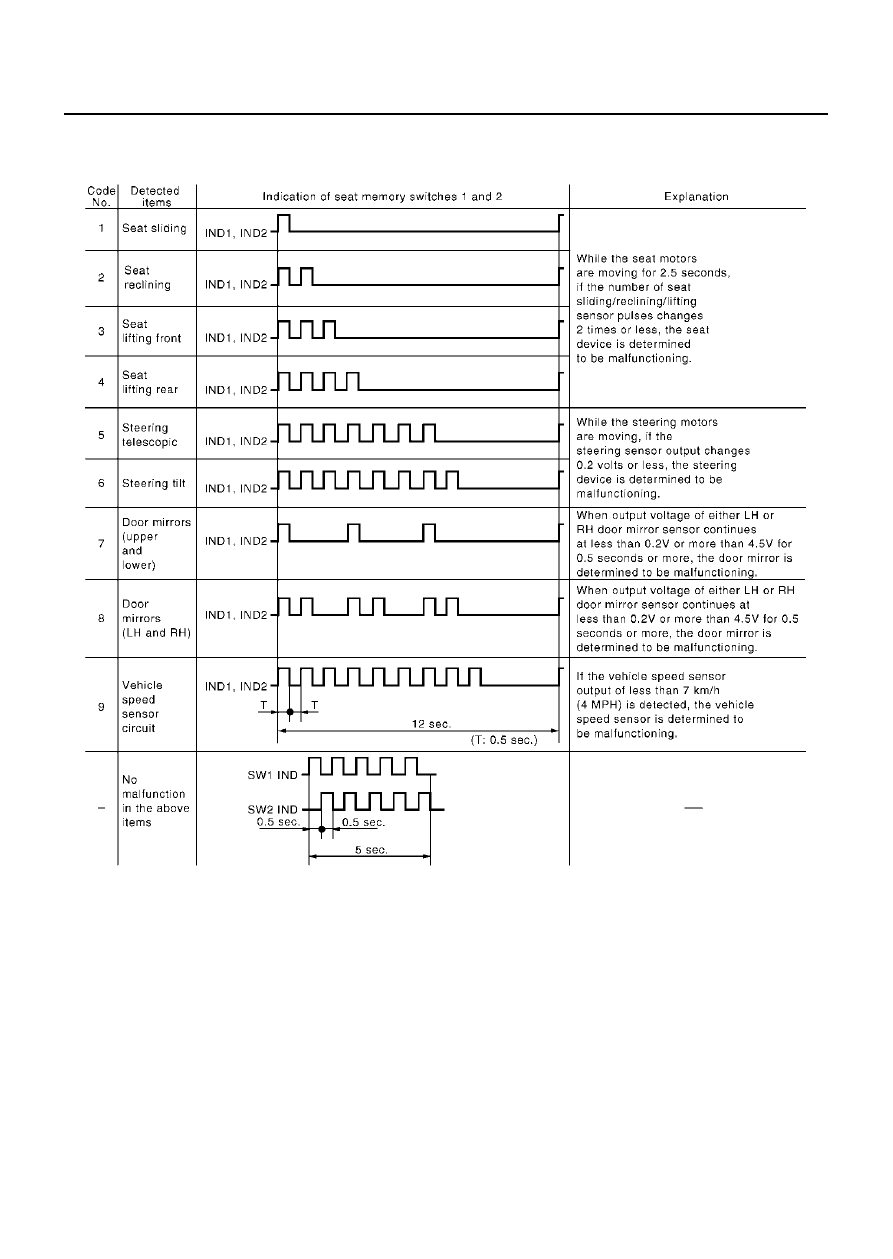

The malfunctioning items are indicated by how many times LEDs on the seat memory switches 1 and 2
flash simultaneously.

●

If the vehicle speed is less than 7 km/h (4 MPH) for 15 seconds after the diagnosis for the seat and steer-
ing wheel systems were completed, the vehicle speed signal is judged malfunctioning.

●

If LH door mirror is malfunctioning, only indicator lamp on the memory switch 1 flashes, and if RH door
mirror is malfunctioning, only indicator lamp on the memory switch 2 flashes.

●

When all the diagnosis are finished normally, the indicator lamps on the memory switches 1 and 2 go off
after the vehicle speed signal diagnosis.

●

If there are multiple malfunctioning parts, the lamps indicate them in sequence from the smallest diagno-
sis trouble code.

●

The diagnosis results repeat until the diagnosis mode is cancelled.

PIIA0190E

AUTOMATIC DRIVE POSITIONER

SE-53

C

D

E

F

G

H

J

K

L

M

A

B

SE

Symptom Chart

EIS0041M

Symptom

Diagnoses / service procedure

Refer to

page

A part of seat system does not operate (both automati-
cally and manually).

1. Seat sliding motor circuit inspection

SE-55

2. Seat reclining motor circuit inspection

SE-56

3. Front lifting motor circuit inspection

SE-57

4. Rear lifting motor circuit inspection

SE-59

5. If the above systems are normal, replace the BCM

—

A part of steering wheel system does not operate (both
automatically and manually).

1.Steering wheel telescopic motor circuit inspection

SE-60

2. Steering wheel tilt motor circuit inspection

SE-62

3. If the above systems are normal, replace the BCM

—

 Door mirrors cannot be actuated in both automatic and
manual modes.

1. Door mirror remote control switch (changeover switch)
circuit inspection

GW-105

2. Door mirror remote control switch (mirror switch) sys-
tem inspection

GW-108

3. If the above systems are normal, replace the BCM.

–

A part of seat system does not operate (only automatic
operation).

1. Seat sliding sensor circuit inspection

SE-63

2. Seat reclining sensor circuit inspection

SE-64

3. Front lifting sensor circuit inspection

SE-66

4. Rear lifting sensor circuit inspection

SE-67

5. If the above systems are normal, replace the driver
seat control unit

–

Door mirrors cannot be actuated  in automatic mode.

1. R-position signal circuit inspection

GW-107

2. Mirror sensor circuit inspection 1

GW-111

3. If the above systems are normal, replace the door mir-
ror control unit.

–

All the automatic operations do not operate.

1. Detente switch circuit inspection

SE-68

2. Telescopic sensor circuit inspection

SE-69

3. Tilt sensor circuit inspection

SE-70

4. Vehicle speed signal inspection

SE-74

5. If all the above systems are normal, replace the BCM

–

Seat or steering wheel memory does not work.

1. Seat memory switch circuit inspection

SE-76

2. If the above systems are normal, replace the BCM.

–

Only manual operation does not operate.

1. Seat sliding switch circuit inspection

SE-78

2. Seat reclining switch circuit inspection

SE-80

3. Front end seat lifter switch circuit inspection

SE-82

4. Rear end seat lifter switch circuit inspection

SE-84

5. Steering wheel telescoping switch circuit inspection

SE-86

6. Steering wheel tilt system switch circuit inspection

SE-88

7. Door mirror remote control switch (mirror switch) cir-
cuit inspection

GW-108

8. If all the above systems are normal, replace the driver
seat control unit for the seat system, the BCM for the
steering wheel system

–

The entry / exiting does not operated when door is
opened and closed (The entry / exiting operates with key
switch)

1. Seat memory indicator lamp circuit inspection

SE-90

2. If the above systems are normal, replace the BCM.

–

SE-54

AUTOMATIC DRIVE POSITIONER

Seat memory indicator lamps 1 and 2 do not illuminate.

1. Driver door switch circuit inspection

SE-73

2. If the above systems are normal, replace the BCM.

–

Auto driving position system self-diagnosis does not
work.(With out CONSULT-II)

1. Detention switch circuit inspection

SE-68

2. Key switch and key lock solenoid circuit inspection

SE-71

3. Seat memory switch circuit inspection

SE-76

4. Seat memory indicator lamp circuit inspection

SE-90

5. Vehicle speed signal inspection

SE-74

6. If all the above systems are normal, retry the self-diag-
nosis. If the self-diagnosis are still disable, check the
driver seat control unit connector and terminals for loose-
ness and damage.

–

Lumber support motor does not operated.

1. Lumber support circuit inspection

SE-91

Turnout operation of rear power seat LH does not oper-
ate, bat rear power seat can be operated by rear power
seat switch.

1. Turnout operation inspection.

SE-93

Symptom

Diagnoses / service procedure

Refer to

page
