BRAKE MASTER CYLINDER

BR-17

C

D

E

G

H

I

J

K

L

M

A

B

BR

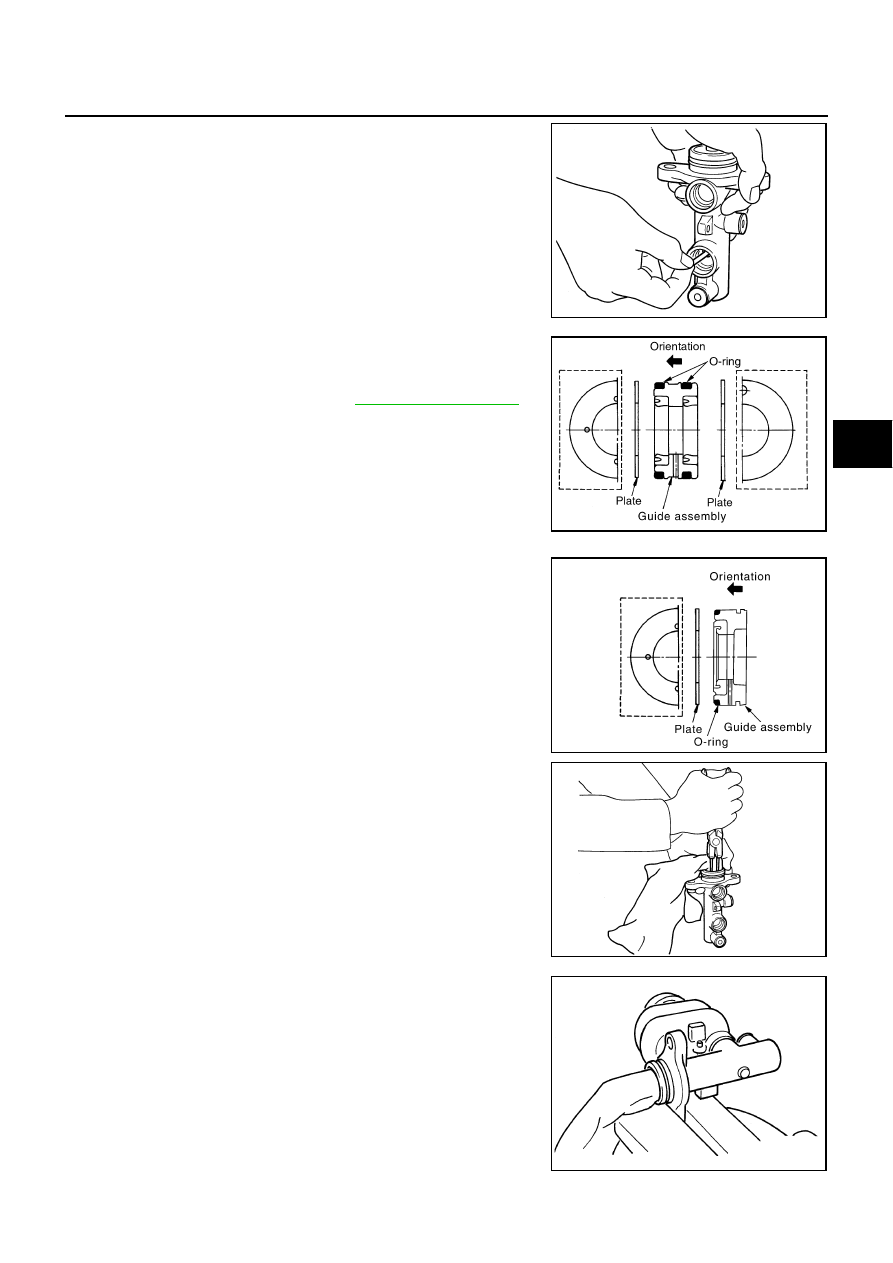

3.

Align the slit in the center of the piston with the axial direction of
the valve stopper to assemble. Visually check the secondary
piston slit from the valve stopper mounting hole, and install the
valve stopper.

CAUTION:

Always replace the piston pin O-ring with new one in the
repair kit.

4.

Insert the plate and the guide assembly into the cylinder body.

CAUTION:

●

There are two kinds of the guide assembly and the plate.
Shown in the figure and refer to

BR-13, "Components"

 .

●

Be careful not to damage the rod of the primary piston.

●

Pay attention to the orientation of the guide assembly.

●

Do not drop the O-ring.

5.

Be careful not to damage the rod of the primary piston with cov-
ering the close. Then insert snap ring to cylinder with pushing
primary piston.

CAUTION:

●

Be careful to check the snap ring in the inner tip of the
cylinder body.

●

Don not reuse the snap ring.

6.

Tithing the flange of the cylinder body in the figure.

CAUTION:

●

Using the copper plate or closes to cover the flange for
fixing base.

●

Pay attention to the orientation of the cylinder body.

7.

Apply brake fluid to a grommet, and press it into the master cyl-
inder to install.

CAUTION:

Do not reuse the grommet.

BRA0560D

SFIA1469E

SFIA1293E

BRA0561D

BRA0558D

BR-18

BRAKE MASTER CYLINDER

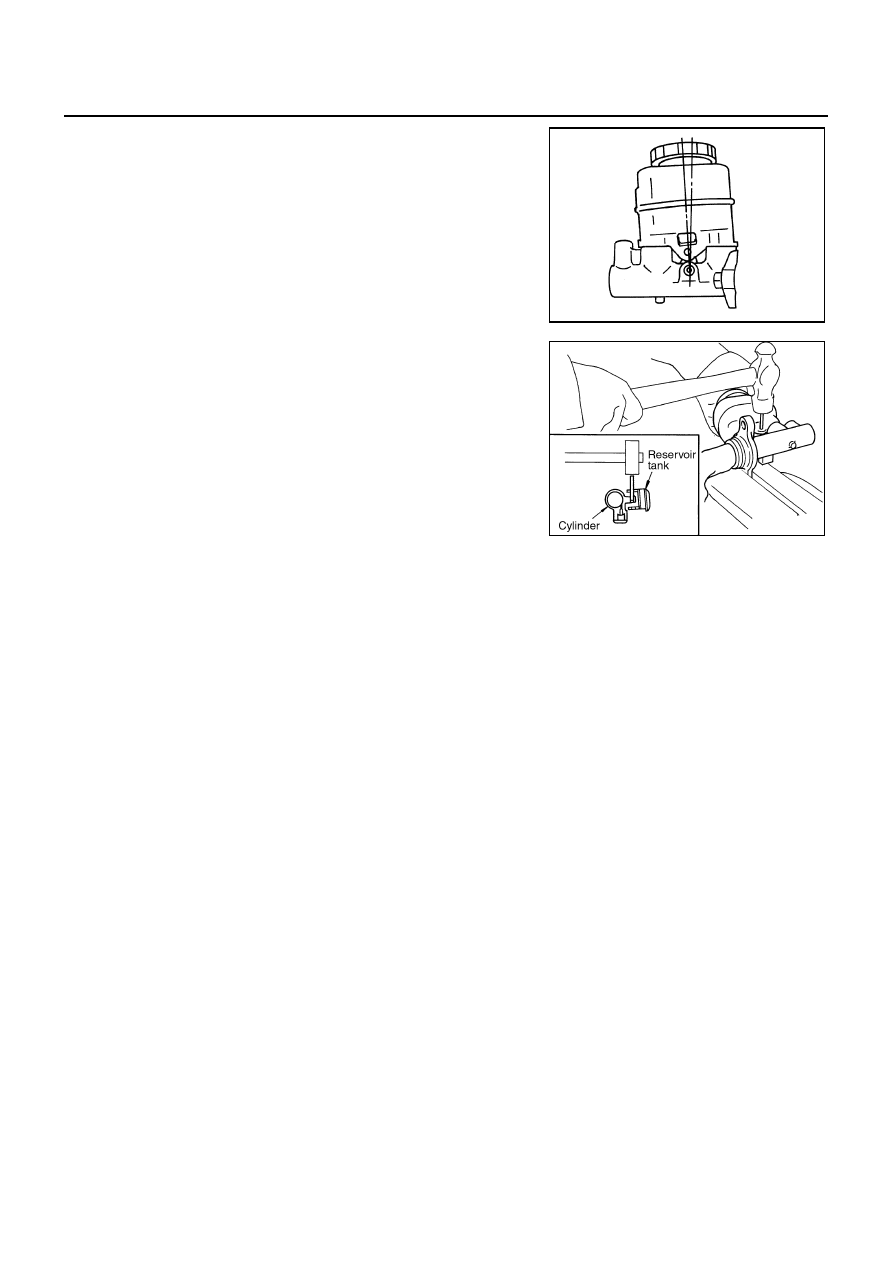

8.

Install the reservoir tank to the master cylinder.

CAUTION:

Pay attention to the orientation of the reservoir tank.

9.

Set the reservoir tank in the front direction to the cylinder body.
Press a new reservoir tank in the cylinder body.

CAUTION:

●

Pay attention to the orientation of the piston cup, and
insert straight to prevent the cup from being caught by
the inner wall of the cylinder.

BRA0568D

SFIA0702E

BRAKE MASTER CYLINDER

BR-19

C

D

E

G

H

I

J

K

L

M

A

B

BR

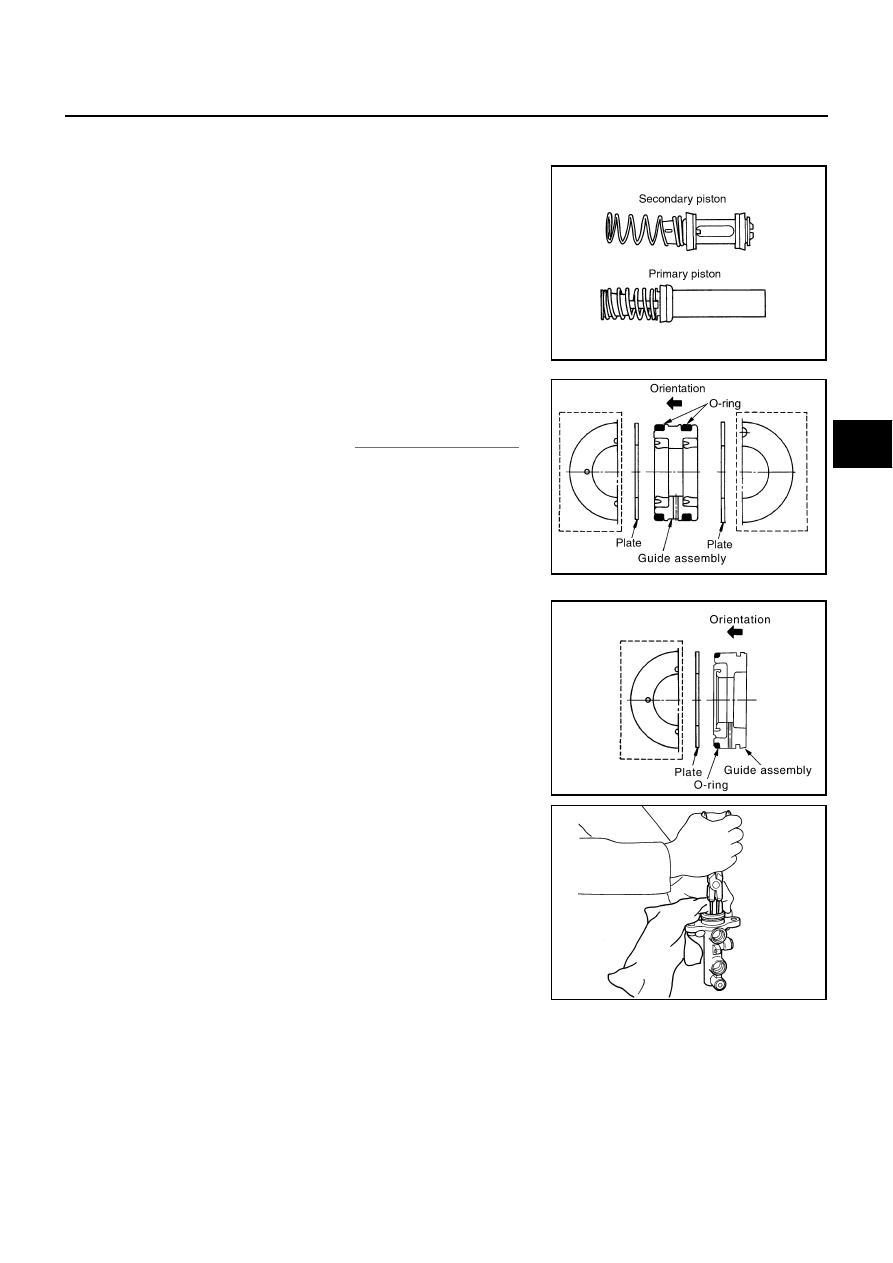

Models with ICC

1.

Apply brake fluid to the inner wall of cylinder body and contact surface of the piston assembly.

2.

Insert secondary piston and primary piston assembly into cylin-
der body in this order.

CAUTION:

●

Do not reuse the primary and secondary piston assem-
blies.

●

Pay attention to the orientation of the piston cup, and
insert straight to prevent the cup from being caught by
the inner wall of the cylinder.

●

Always replace the inner kit as an assembly.

3.

Insert the plate and the guide assembly into the cylinder body.

CAUTION:

●

There are two kinds of the guide assembly and the plate.
Shown in the figure and refer to

BR-13, "Components"

 .

●

Be careful not to damage the rod of the primary piston.

●

Pay attention to the orientation of the guide assembly.

●

Do not drop the O-ring.

4.

Be careful not to damage the rod of the primary piston with cov-
ering the close. Then insert snap ring to cylinder with pushing
primary piston.

CAUTION:

●

Be careful to check the snap ring in the inner tip of the
cylinder body.

●

Don not reuse the snap ring.

SFIA0788E

SFIA1469E

SFIA1293E

BRA0561D

BR-20

BRAKE MASTER CYLINDER

5.

Align the slit in the center of the piston with the axial direction of
the piston stopper to assemble. Visually check the secondary
piston slit from the piston stopper mounting hole, and install the
valve stopper.

CAUTION:

Always replace the piston pin O-ring with new one in the
repair kit.

6.

Apply brake fluid to a grommet, and press it into the master cyl-
inder to install.

CAUTION:

Do not reuse the grommet.

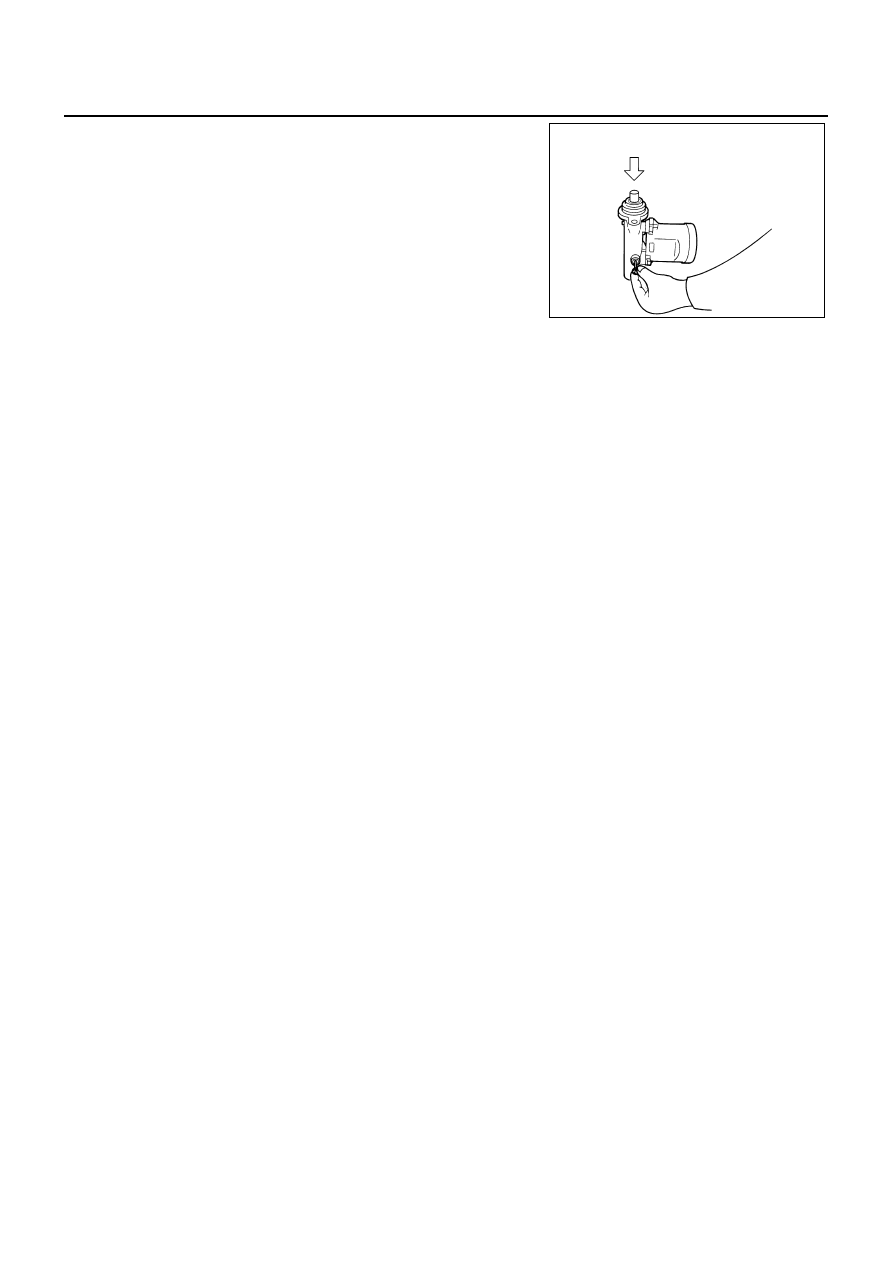

7.

Press a new reservoir tank in the cylinder body.

SFIA0997E
