TROUBLE DIAGNOSIS

ATC-69

C

D

E

F

G

H

I

K

L

M

A

B

ATC

6.

CHECK MOTOR OPERATION

Disconnect and reconnect the motor connector and confirm the motor operation.

OK or NG

OK

>>  (Return to operate normally.)

●

Poor contacting the motor connector

NG

>> (Does not operate normally.)

●

GO TO 7.

7.

CHECK MODE DOOR MOTOR OPERATION

1.

Disconnect mode door motor (driver side, passenger side) and air mix door motor (driver side, passenger
side) connector.

2.

Reconnect mode door motor connector (driver side, passenger side) and confirm the mode door motor
operation.

OK or NG

OK

>>  (Mode door motor operates normally.)

●

GO TO 8.

NG

>> (Mode door motor does not operate normally.)

●

GO TO 10.

8.

CHECK AIR MIX DOOR MOTOR OPERATION

1.

Disconnect mode door motor connector (driver side, passenger side).

2.

Reconnect air mix door motor connector (driver side, passenger side) and confirm the air mix door motor
operation.

OK or NG

OK

>>  (Air mix door motor operates normally.)

●

GO TO 9.

NG

>> (Air mix door motor does not operate normally.)

●

GO TO 11.

9.

CHECK INTAKE DOOR MOTOR OPERATION

1.

Disconnect air mix door motor connector (driver side, passenger side).

2.

Reconnect intake door motor connector and confirm the intake door motor operation.

OK or NG

OK

>>  (Intake door motor operates normally.)

●

Replace auto amp.

NG

>> (Intake door motor does not operate normally.)

●

Replace intake door motor.

10.

CHECK MODE DOOR MOTOR OPERATION

1.

Disconnect mode door motor (driver side) connector.

2.

Confirm the mode door motor (passenger side) operation.

OK or NG

OK

>>  (Mode door motor operates normally.)

●

Replace driver side mode door motor.

NG

>> (Mode door motor does not operate normally.)

●

Replace passenger side mode door motor.

ATC-70

TROUBLE DIAGNOSIS

11.

CHECK AIR MIX DOOR MOTOR OPERATION

1.

Disconnect air mix door motor (driver side) connector.

2.

Confirm the air mix door motor (passenger side) operation.

OK or NG

OK

>>  (Air mix door motor operates normally.)

●

Replace driver side air mix door motor.

NG

>> (Air mix door motor does not operate normally.)

●

Replace passenger side air mix door motor.

TROUBLE DIAGNOSIS

ATC-71

C

D

E

F

G

H

I

K

L

M

A

B

ATC

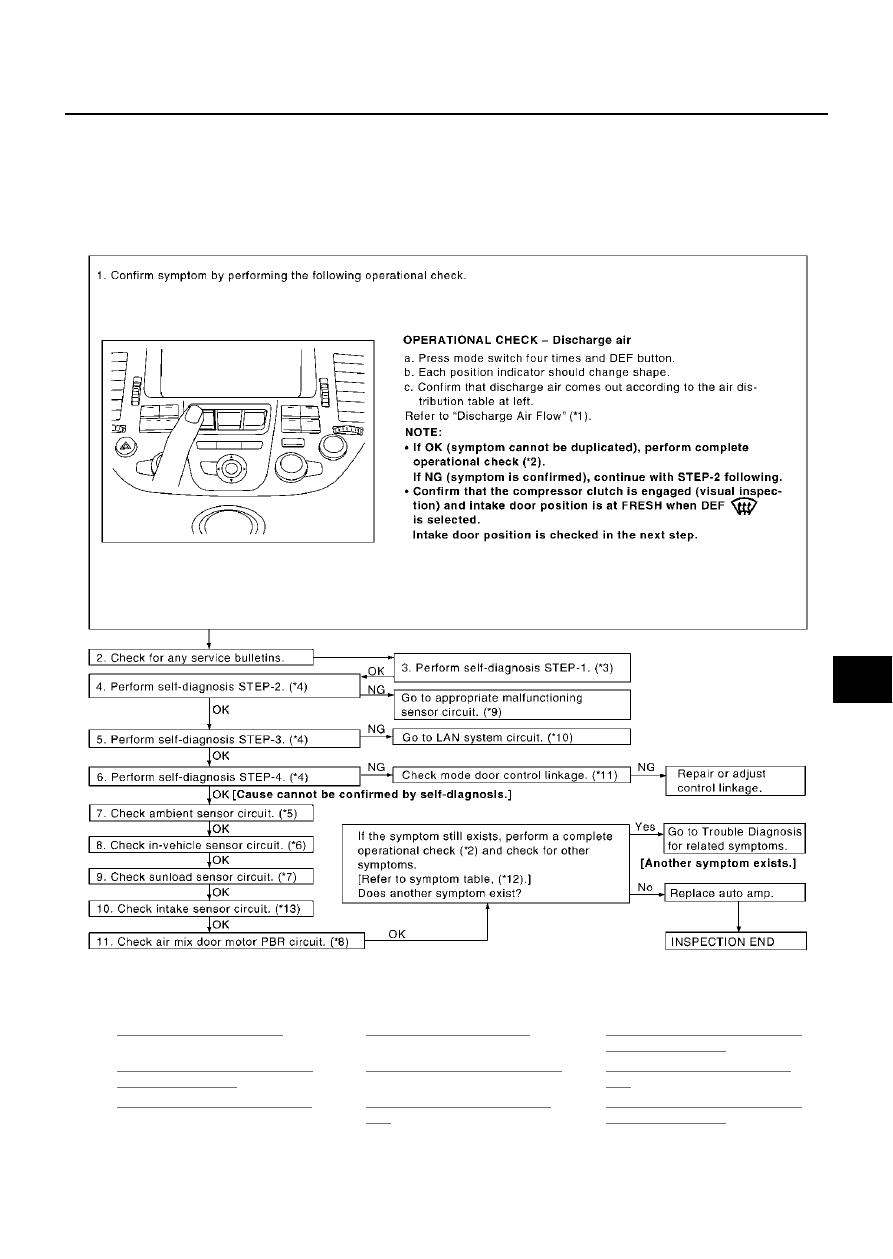

Mode Door Motor Circuit

EJS000JO

SYMPTOM:

●

Air outlet does not change.

●

Mode door motor does not operate normally.

INSPECTION FLOW

*1

ATC-33, "Discharge Air Flow"

.

*2

ATC-62, "Operational Check"

.

*3

ATC-54, "FUNCTION CONFIRMA-
TION PROCEDURE"

, see No.1.

*4

ATC-54, "FUNCTION CONFIRMA-
TION PROCEDURE"

, see No. 5 to 7.

*5

ATC-108, "Ambient Sensor Circuit"

.

*6

ATC-110, "In-Vehicle Sensor Cir-
cuit"

.

*7

ATC-113, "Sunload Sensor Circuit"

.

*8

ATC-74, "Air Mix Door Motor Cir-
cuit"

.

*9

ATC-54, "FUNCTION CONFIRMA-
TION PROCEDURE"

, see No.14.

RJIA1567E

ATC-72

TROUBLE DIAGNOSIS

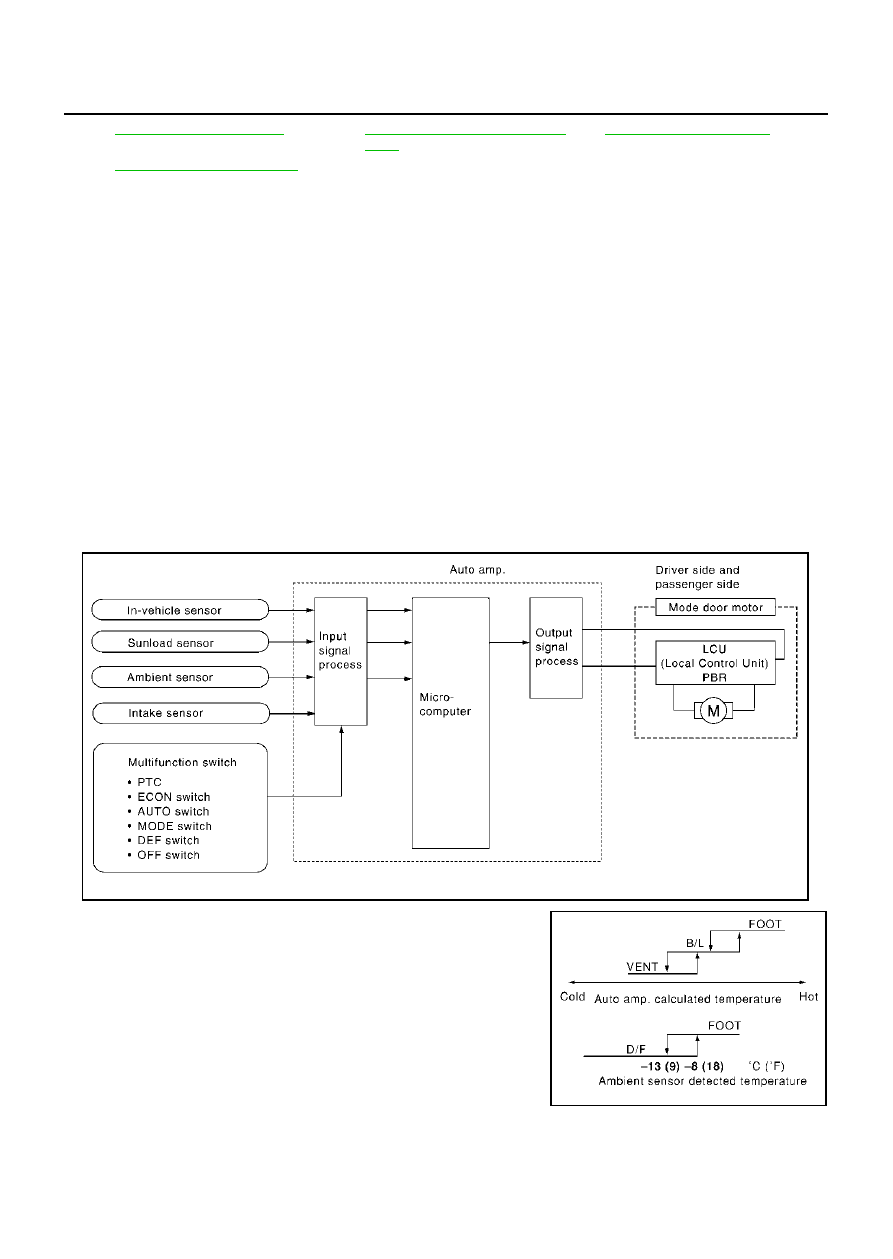

SYSTEM DESCRIPTION
Component Parts

Mode door control system components are:

●

Auto amp.

●

Mode door motor (LCU)

●

In-vehicle sensor

●

Ambient sensor

●

Sunload sensor

●

Intake sensor

System Operation

The auto amplifier receives data from each of the sensors. The amplifier sends air mix door, mode door and
intake door opening angle data to the air mix door motor LCU, mode door motor LCU and intake door motor
LCU.
The air mix door motor, mode door motor and intake door motor read their respective signals according to the
address signal. Opening angle indication signals received from the auto amplifier and each of the motor posi-
tion sensors are compared by the LCUs in each motor with the existing decision and opening angles. Subse-
quently, HOT/COLD or DEFROST/VENT or FRESH/RECIRCULATION operation is selected. The new
selection data is returned to the auto amplifier.

Mode Door Control Specification

*10

ATC-67, "LAN System Circuit"

.

*11

ATC-73, "COMPONENT DESCRIP-
TION"

 for Mode door.

*12

ATC-35, "SYMPTOM TABLE"

.

*13

ATC-116, "Intake Sensor Circuit"

.

RJIA1287E

RHA384HA
