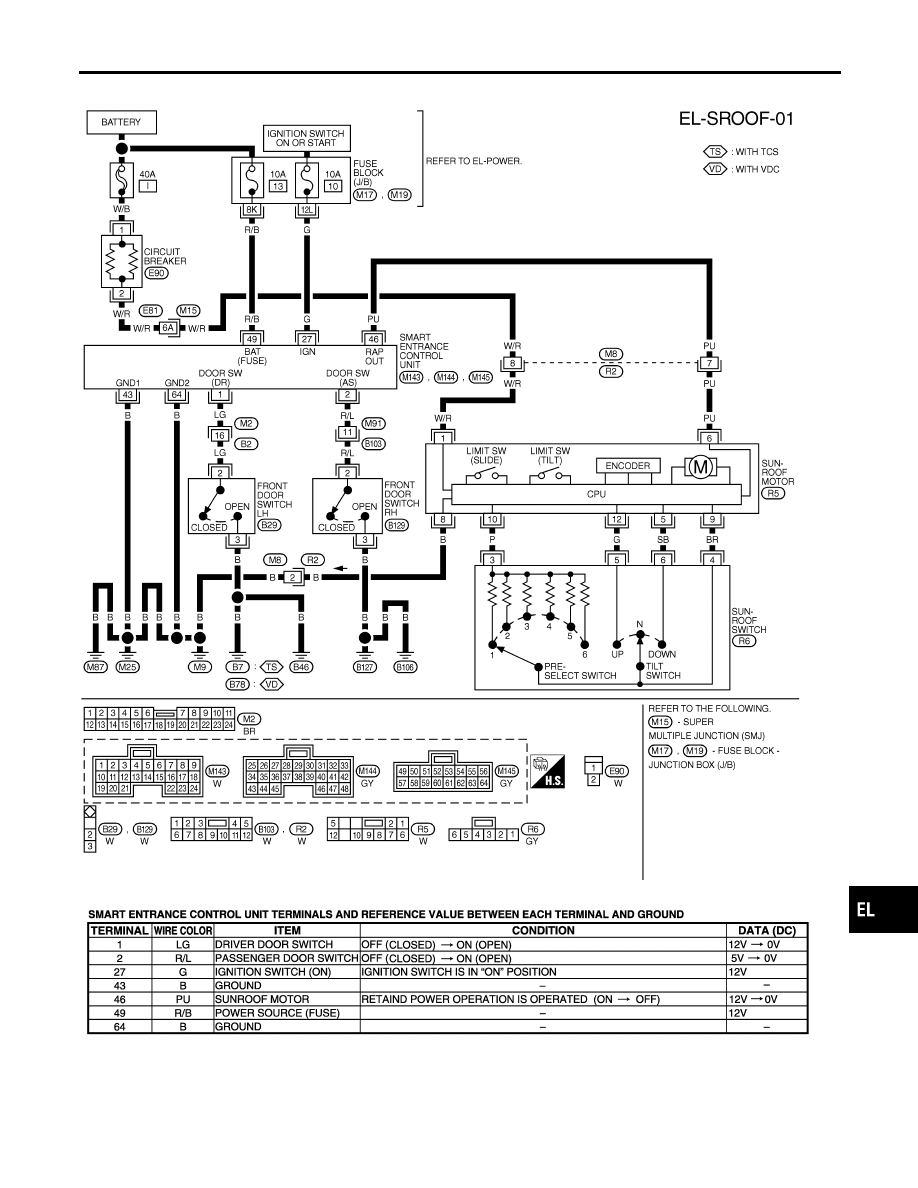

POWER SUNROOF

Wiring Diagram — SROOF —

EL-209

SEF289X

CONSULT-II Inspection Procedure

=NHEL0223

“RETAINED PWR”

NHEL0223S01

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” and “CONSULT-II CONVERTER” to
the data link connector.

SKIA3098E

3.

Turn ignition switch “ON”.

4.

Touch “START (NISSAN BASED VHCL)”.

SEL398Y

5.

Touch “SMART ENTRANCE”.
If “SMART ENTRANCE” is not indicated, go to GI-42.

SEL401Y

6.

Touch “RETAINED PWR”.

SEL274W

7.

Select diagnosis mode.
“DATA MONITOR”, “ACTIVE TEST” and “WORK SUPPORT”
are available.

POWER SUNROOF

CONSULT-II Inspection Procedure

EL-210

CONSULT-II Application Items

NHEL0224

“RETAINED PWR”

NHEL0224S01

Data Monitor

NHEL0224S0101

Monitored Item

Description

IGN ON SW

Indicates [ON/OFF] condition of ignition switch.

DOOR SW-DR

Indicates [ON/OFF] condition of front door switch LH.

DOOR SW-AS

Indicates [ON/OFF] condition of front door switch RH.

Active Test

NHEL0224S0102

Test Item

Description

RETAINED PWR

This test is able to supply RAP signal (power) from smart entrance control unit to power
window system, power sunroof system. Those systems can be operated when turning on
“RETAINED PWR” on CONSULT-II screen even if the ignition switch is tuned OFF.
NOTE:
During this test, CONSULT-II can be operated with ignition switch “OFF” position.
“RETAINED PWR” should be turned “ON” or “OFF” on CONSULT-II screen when
ignition switch is ON. Then turn ignition switch OFF for checking retained power
operation. CONSULT-II might be stuck if “RETAINED PWR” is turned “ON” or “OFF”
on CONSULT-II screen when ignition switch is OFF.

Work Support

NHEL0224S0103

Work Item

Description

RETAINED PWR SET

RAP signal’s power supply period can be changed by mode setting. Selects RAP signal’s
power supply period between two steps.

I

MODE 1 (45 sec.)/MODE 2 (OFF)/MODE 3 (2 min.)

Trouble Diagnoses

NHEL0225

Symptom

Possible cause

Repair order

Power sunroof cannot be operated
using any switch.

1. 10A fuse, 40A fusible link and

E90 circuit breaker

2. Grounds M9, M25 and M87
3. Sunroof switch
4. Sunroof switch circuit
5. Sunroof motor

1. Check 10A fuse [No. 10, located in fuse block (J/B)],

40A fusible link (letter i, located in fuse and fusible
link box) and E90 circuit breaker. Turn ignition switch
“ON” and verify battery positive voltage is present at
terminals 1 and 6 of sunroof motor.

2. Check grounds M9, M25, M87.
3. Check sunroof switch.
4. Check harness between sunroof switch and sunroof

motor.

5. Replace sunroof motor.

Power sunroof cannot be operated
using one of the sunroof switches.

1. Sunroof switch
2. Sunroof switch circuit

1. Check sunroof switch.
2. Check the harness between sunroof motor and sun-

roof switch.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER SUNROOF

CONSULT-II Application Items

EL-211

Symptom

Possible cause

Repair order

Power sunroof cannot be operated
or closed fully.

1. Full closed position not initial-

ized

2. Sunroof slide mechanism
3. Sunroof switch
4. Sunroof switch circuit
5. Sunroof motor

1. Initialize full closed position.
2. Check the following.
a. Check obstacles in sunroof, etc.
b. Check worn or deformed sunroof.
c. Check sunroof sash tilted too far inward or outward.
3. Check sunroof switch.
4. Check harness between sunroof motor and sunroof

switch.

5. Replace sunroof motor.

Retained power operation does not
operate properly.

1. RAP signal circuit
2. Driver or passenger side door

switch circuit

3. Smart entrance control unit

1. Check RAP signal.
a. (With CONSULT-II)

Check RAP signal with CONSULT-II. Use “ACTIVE
TEST” mode, “RETAINED PWR” in “SMART
ENTRANCE”. (Refer to EL-210.)
If NG, go to the step b. below.

b. Verify 12 positive voltage from smart entrance control

unit is present at terminal 6 of sunroof motor:

I

Within 45 seconds after ignition switch turns off.

I

When front door LH and RH is closed.

2. Check harness between smart entrance control unit

and driver or passenger side door switch.
Check driver or passenger side door switch.

3. Check smart entrance control unit. (EL-368)

POWER SUNROOF

Trouble Diagnoses (Cont’d)
