Infiniti I35 (A33). Manual - part 328

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

58

B

Sensor ground

[Engine is running]

I

Warm-up condition

I

Idle speed

Approximately 0V

64

OR

Accelerator pedal posi-
tion sensor 2 power
supply

[Ignition switch ON]

Approximately 2.5V

70

B/P

Accelerator pedal posi-
tion sensor 2 ground

[Ignition switch ON]

Approximately 0V

73

W

Accelerator pedal posi-
tion sensor 1

[Ignition switch ON]

I

Engine stopped

I

Shift lever: D

I

Accelerator pedal released

0.41 - 0.71V

[Ignition switch ON]

I

Engine stopped

I

Shift lever: D

I

Accelerator pedal fully depressed

More than 3.7V

74

W/B

Accelerator pedal posi-
tion sensor 2

[Ignition switch ON]

I

Engine stopped

I

Shift lever: D

I

Accelerator pedal released

0.08 - 0.48V

[Ignition switch ON]

I

Engine stopped

I

Shift lever: D

I

Accelerator pedal fully depressed

More than 1.8V

111

R

Sensor power supply

[Ignition switch ON]

Approximately 5V

Diagnostic Procedure

NHEC1391

1

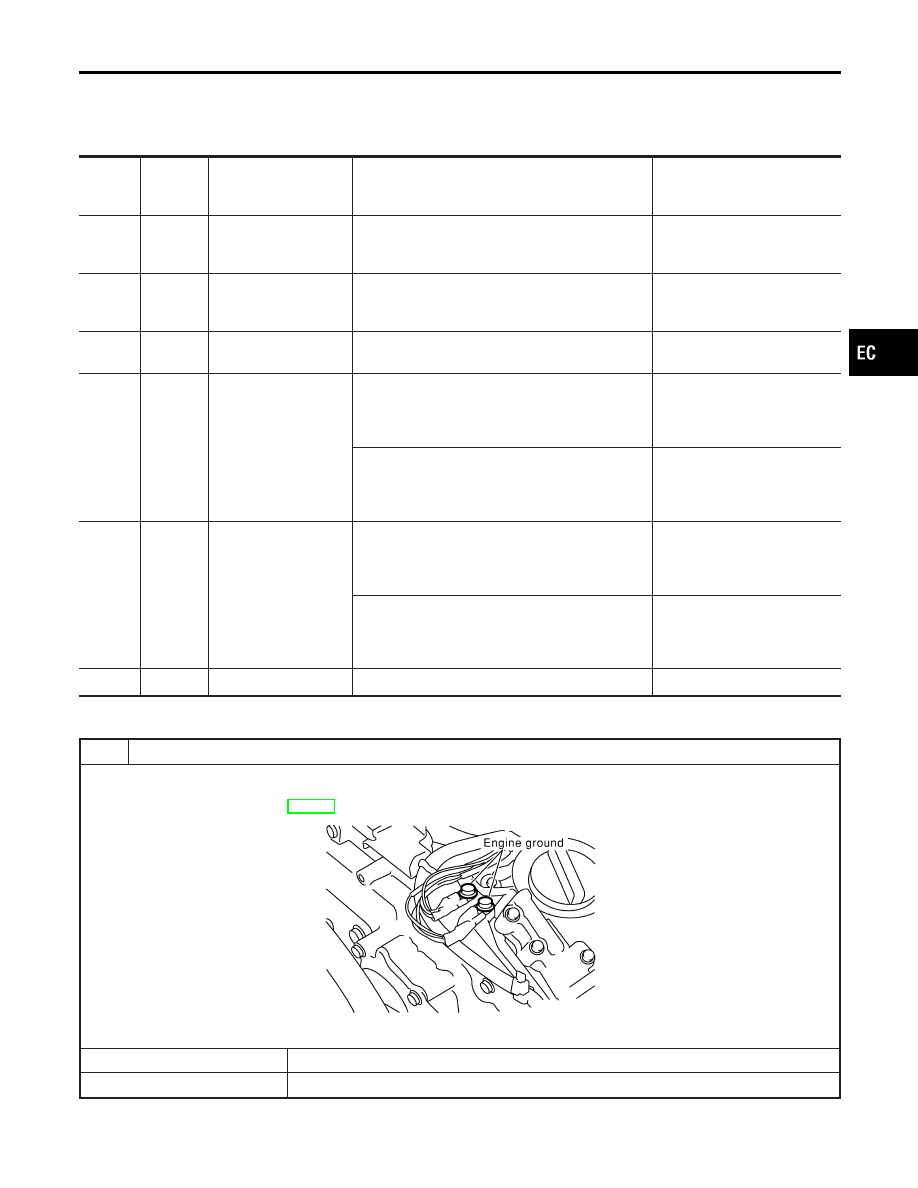

CHECK GROUND CONNECTIONS

1. Turn ignition switch OFF.
2. Loosen and retighten two engine ground screws.

Refer to “Ground Inspection”, EC-160.

SEC047D

OK or NG

OK

©

GO TO 2.

NG

©

Repair or replace ground connections.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P2122, P2123 APP SENSOR

Wiring Diagram (Cont’d)

EC-653

2

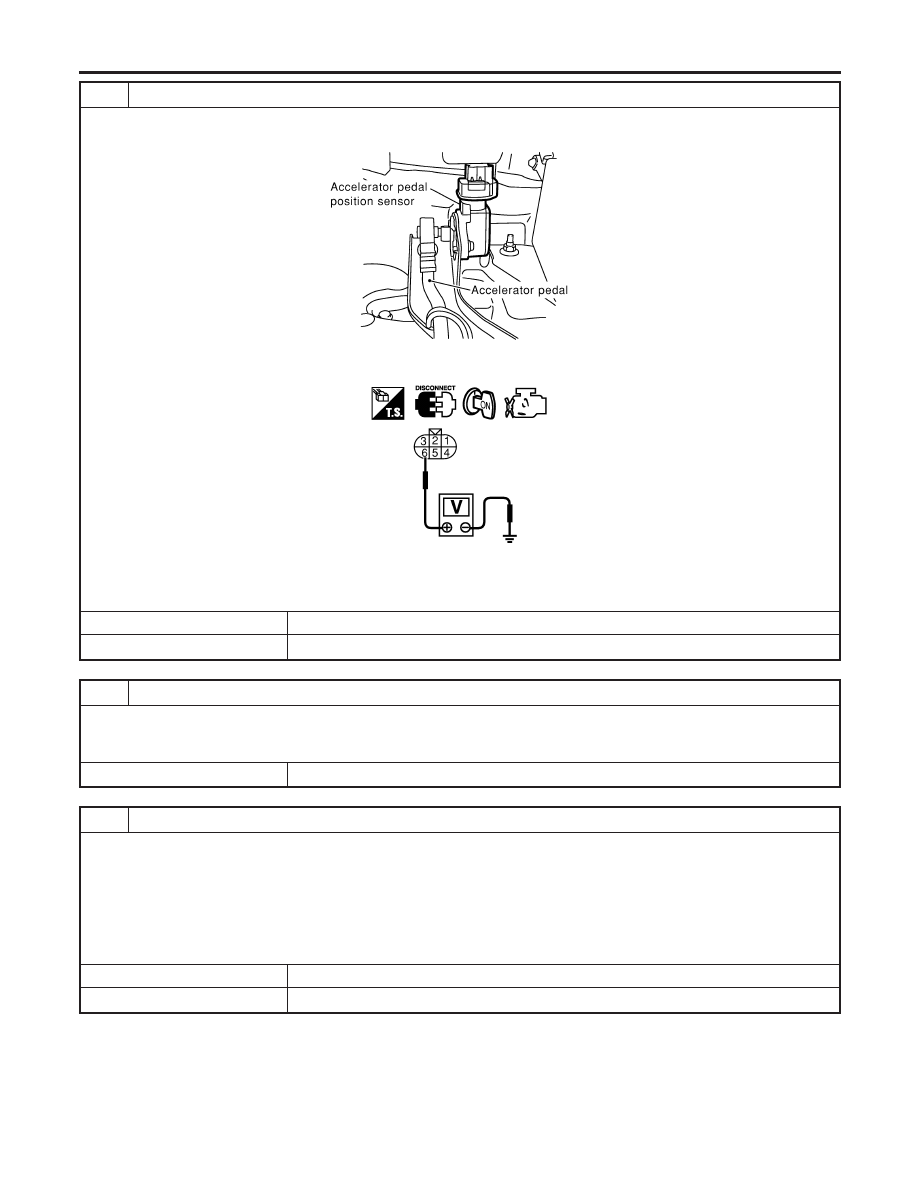

CHECK APP SENSOR 1 POWER SUPPLY CIRCUIT

1. Disconnect accelerator pedal position (APP) sensor harness connector.
2. Turn ignition switch ON.

SEC081D

3. Check voltage between APP sensor terminals 6 and ground with CONSULT-II or tester.

SEC093D

Voltage: Approximately 5V

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

3

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors M229, F66

I

Harness for open or short between ECM and accelerator pedal position sensor

©

Repair open circuit or short to ground or short to power in harness or connectors.

4

CHECK APP SENSOR 1 GROUND CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch OFF.
2. Disconnect ECM harness connector.
3. Check harness continuity between APP sensor terminal 3 and ECM terminal 58.

Refer to Wiring Diagram.

Continuity should exist.

4. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

DTC P2122, P2123 APP SENSOR

Diagnostic Procedure (Cont’d)

EC-654

5

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors M229, F66

I

Joint connector-20

I

Harness for open or short between ECM and accelerator pedal position sensor

©

Repair open circuit or short to ground or short to power in harness or connectors.

6

CHECK APP SENSOR 1 INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Check harness continuity between ECM terminal 73 and APP sensor terminal 5.

Refer to Wiring Diagram

Continuity should exist.

2. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 8.

NG

©

GO TO 7.

7

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors M229, F66

I

Harness for open or short between ECM and accelerator pedal position sensor

©

Repair open circuit or short to ground or short to power in harness or connectors.

8

CHECK APP SENSOR

Refer to “Component Inspection”, EC-656.

OK or NG

OK

©

GO TO 9.

NG

©

Replace accelerator pedal assembly.

9

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-152.

©

IINSPECTION END

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P2122, P2123 APP SENSOR

Diagnostic Procedure (Cont’d)

EC-655

SEC901C

Component Inspection

=NHEC1442

ACCELERATOR PEDAL POSITION SENSOR
1.

Reconnect all harness connectors disconnected.

2.

Turn ignition switch ON.

3.

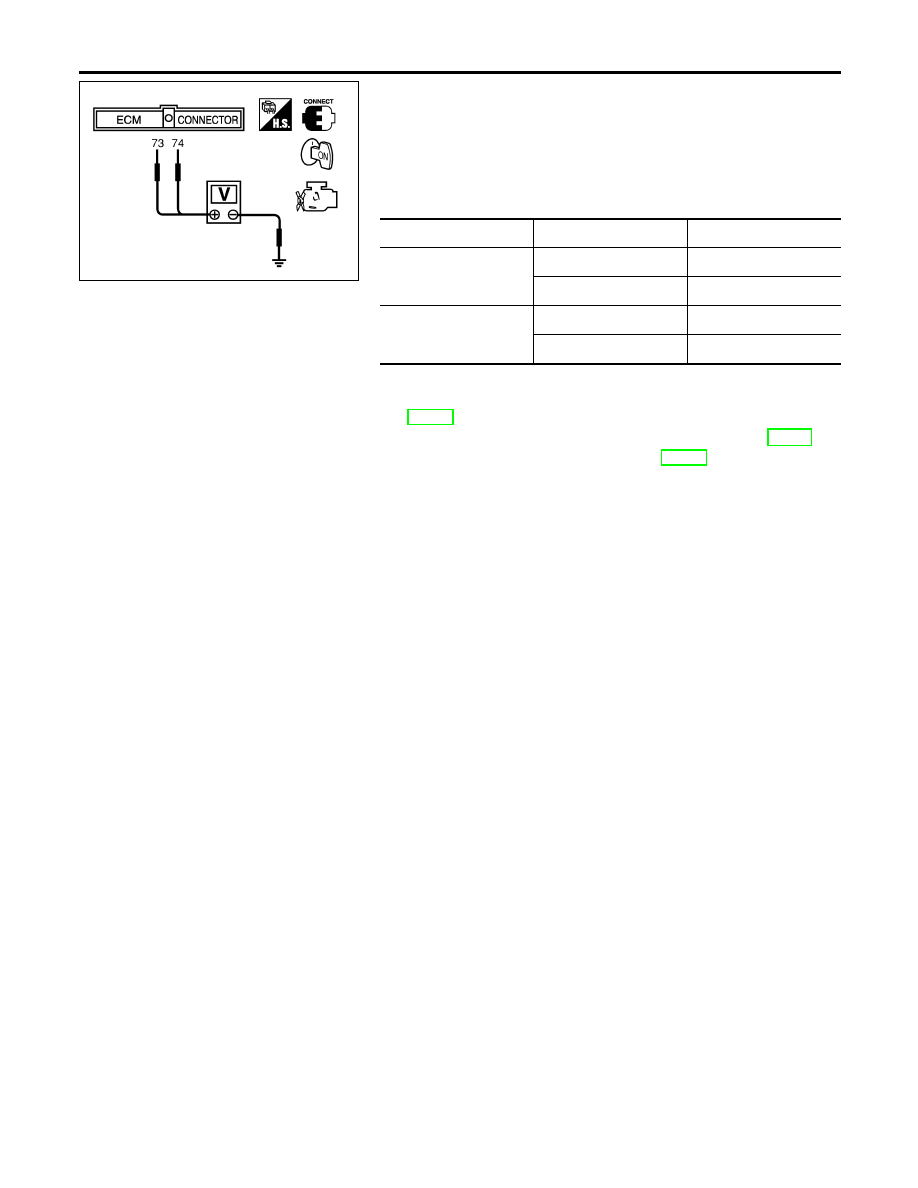

Check voltage between ECM terminals 73 (APP sensor 1
signal), 74 (APP sensor 2 signal) and engine ground under the
following conditions.

Terminal

Accelerator pedal

Voltage

73
(Accelerator pedal posi-
tion sensor 1)

Released

0.41 - 0.71V

Fully depressed

More than 3.7V

74
(Accelerator pedal posi-
tion sensor 2)

Released

0.08 - 0.48V

Fully depressed

More than 1.8V

4.

If NG, replace accelerator pedal assembly.

5.

Perform “Accelerator Pedal Released Position Learning”,
EC-70.

6.

Perform “Throttle Valve Closed Position Learning”, EC-70.

7.

Perform “Idle Air Volume Learning”, EC-70.

DTC P2122, P2123 APP SENSOR

Component Inspection

EC-656
