10

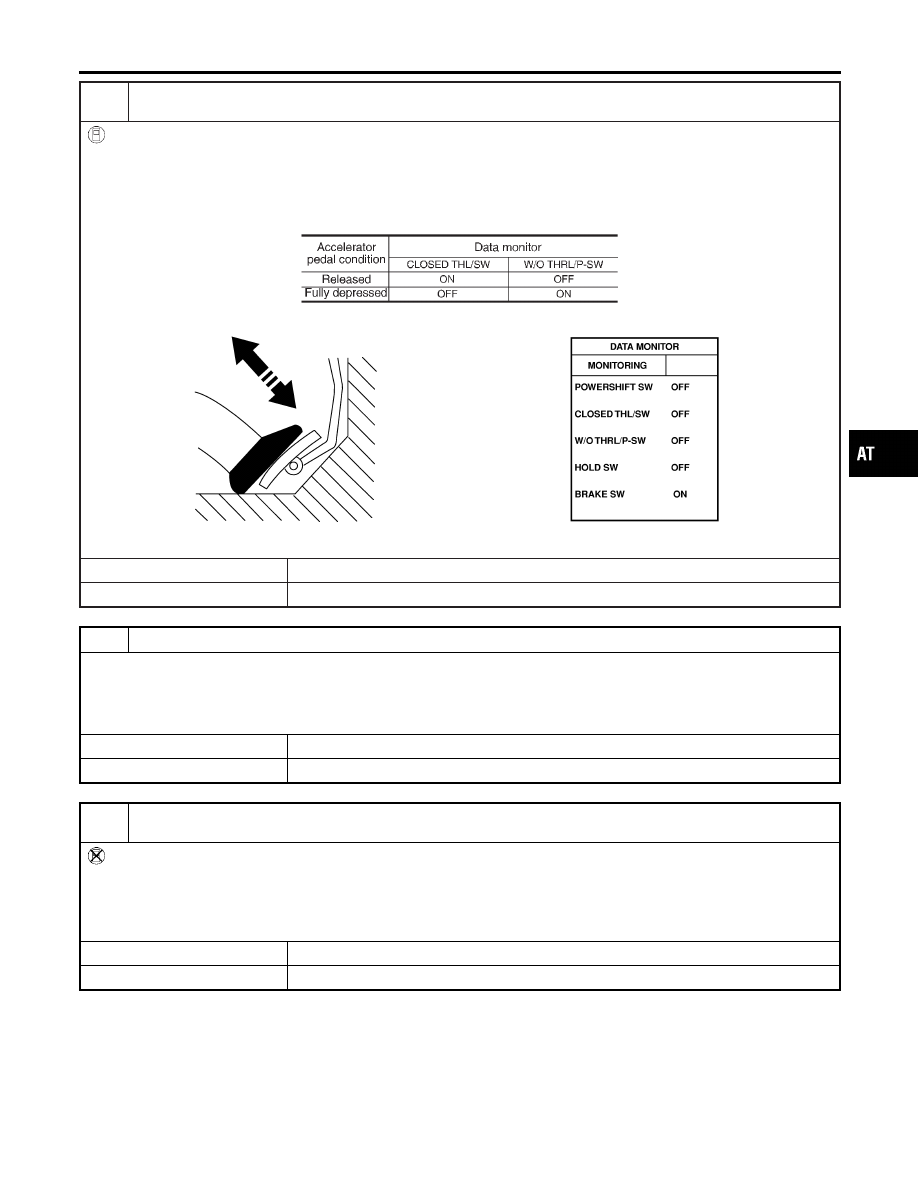

CHECK CLOSED THROTTLE POSITION AND WIDE OPEN THROTTLE POSITION SIGNAL CIRCUIT
(With CONSULT-II)

With CONSULT-II

1. Turn ignition switch to “ON” position.

(Do not start engine.)

2. Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for “A/T” with CONSULT-II.
3. Read out “CLOSED THL/SW” and “W/O THRL/P-SW” depressing and releasing accelerator pedal.

Check the signal of throttle position switch is indicated properly.

MTBL0011

SAT646J

OK or NG

OK

©

GO TO 13.

NG

©

GO TO 11.

11

DETECT MALFUNCTIONING ITEM

Check the following items:

I

Accelerator pedal position sensor

I

Harness for short or open between accelerator pedal position sensor and ECM

OK or NG

OK

©

GO TO 13.

NG

©

Repair or replace damaged parts.

12

CHECK CLOSED THROTTLE POSITION AND WIDE OPEN THROTTLE POSITION SIGNAL CIRCUIT
(Without CONSULT-II)

Without CONSULT-II

Check the following items:

I

Accelerator pedal position sensor

I

Harness for short or open between accelerator pedal position sensor and ECM

OK or NG

OK

©

GO TO 13.

NG

©

Repair or replace damaged part.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

TCM Self-diagnosis Does Not Activate (Cont’d)

AT-273

13

CHECK DTC

Perform “TCM SELF-DIAGNOSTIC PROCEDURE (NO TOOLS)”, AT-52.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 14.

14

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

TROUBLE DIAGNOSES FOR SYMPTOMS

TCM Self-diagnosis Does Not Activate (Cont’d)

AT-274

Description

NHAT0109

I

The electrical key interlock mechanism also operates as a shift lock:
With the key switch turned to ON, the selector lever cannot be shifted from P (parking) to any other posi-
tion unless the brake pedal is depressed.
With the key removed, the selector lever cannot be shifted from P to any other position.
The key cannot be removed unless the selector lever is placed in P.

I

The shift lock and key interlock mechanisms are controlled by the ON-OFF operation of the shift lock
solenoid and by the operation of the rotator and slider located inside the key cylinder, respectively.

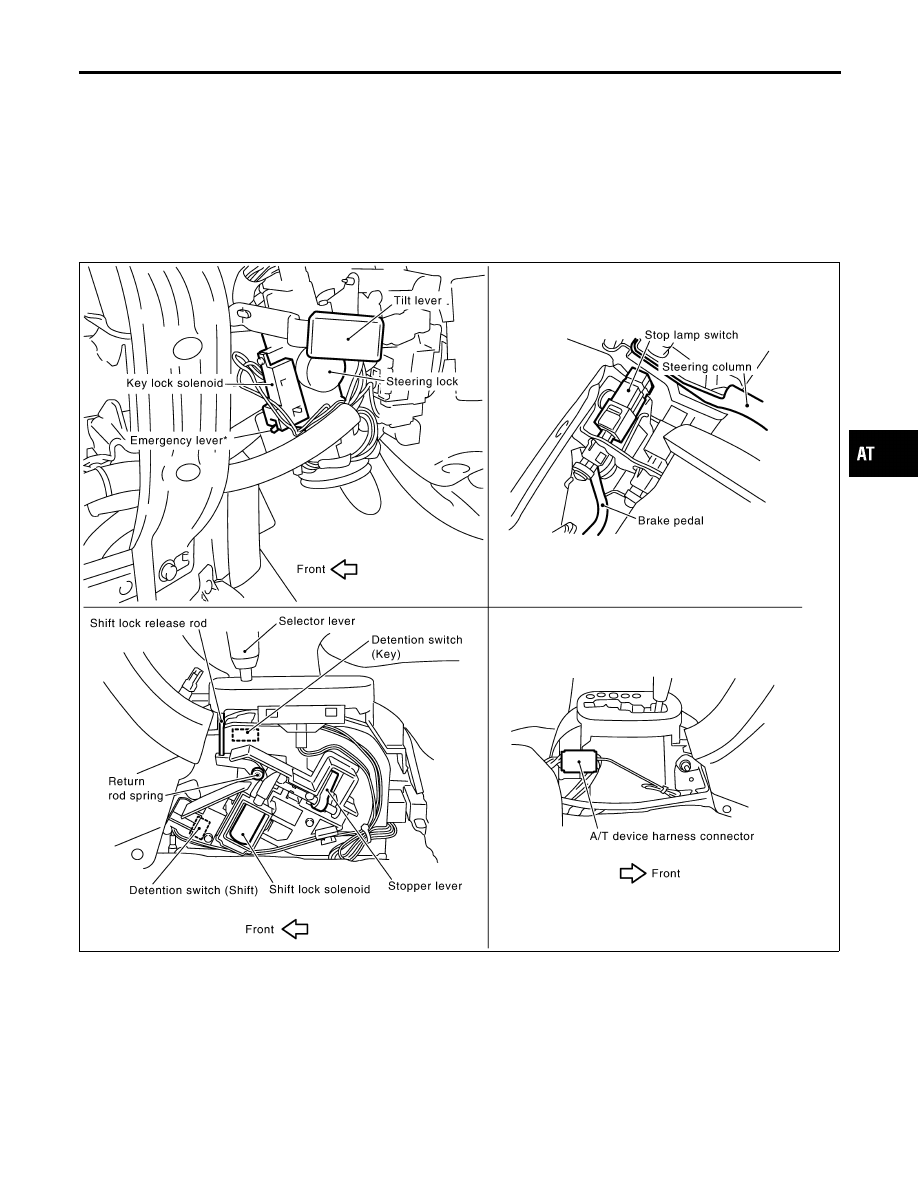

Shift Lock System Electrical Parts Location

NHAT0111

SAT832K

*: This emergency lever insures that when battery is off ignition key cannot be removed. In the situation like
this, by operating this lever, ignition key can be removed.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

A/T SHIFT LOCK SYSTEM

Description

AT-275

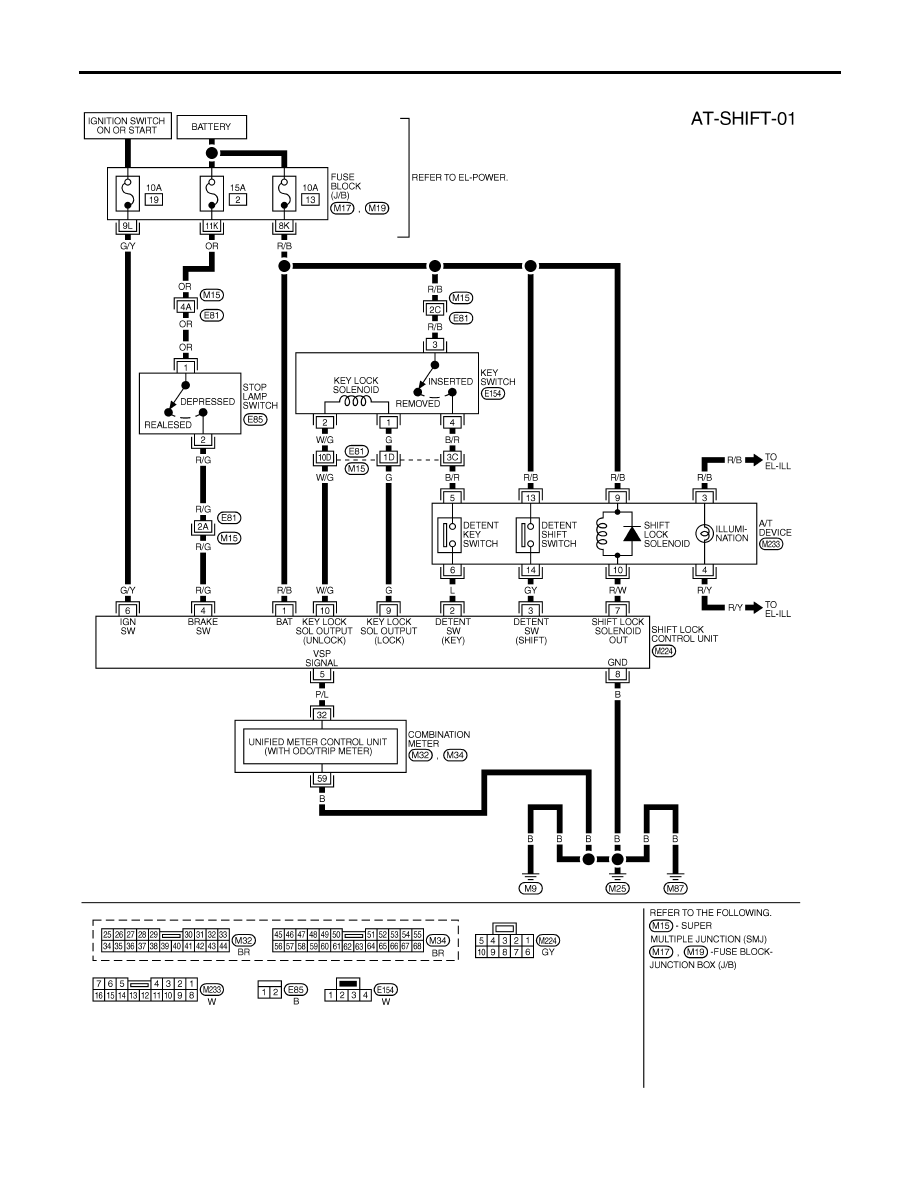

Wiring Diagram — SHIFT —

NHAT0110

MAT492B

A/T SHIFT LOCK SYSTEM

Wiring Diagram — SHIFT —

AT-276
