Infiniti I30 (A33). Manual - part 568





module and seat belt pre-tensioner.

I

Never apply water to the deployed air bag module and seat
belt pre-tensioner.

I

Wash your hands clean after finishing work.

I

Place the vehicle outdoors with an open space of at least 6 m
(20 ft) on all sides when deploying air bag module and seat belt
pre-tensioner while mounted in vehicle.

I

Use a voltmeter to make sure the vehicle battery is fully
charged.

I

Do not dispose of the air bag module and seat belt pre-ten-
sioner un-deployed.

SRS019

CHECKING DEPLOYMENT TOOL

NHRS0022S01

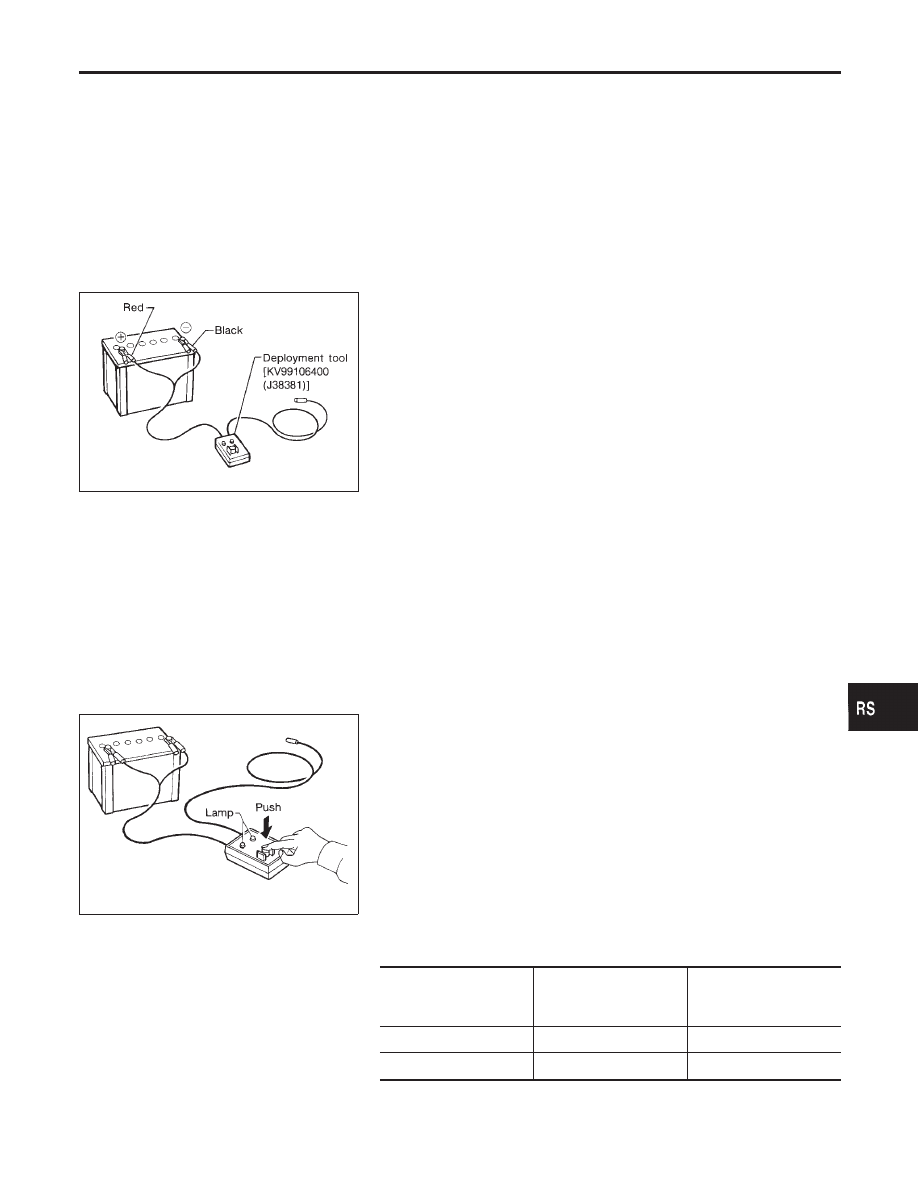

Connecting to Battery

NHRS0022S0101

CAUTION:

The battery must show voltage of 9.6V or more.
Remove the battery from the vehicle and place it on dry wood
blocks approximately 5 m (16 ft) away from the vehicle.

I

Wait 3 minutes after the vehicle battery is disconnected before
proceeding.

I

Connect red clip of deployment tool to battery positive termi-
nal and black clip to negative terminal.

Make sure the polarity is correct. The right side lamp in the
tool, marked “deployment tool power”, should glow with a
green light. If the right side lamp glows red, reverse the con-
nections to the battery.

SBF266H

Deployment Tool Check

NHRS0022S0102

Press the deployment tool switch to the “ON” position. The left side
lamp in the tool, marked “air bag connector voltage” should illumi-
nate. If it does not illuminate, replace the tool.

Air Bag Deployment Tool Lamp Illumination Chart
(Battery connected)

NHRS0022S0103

Switch operation

Left side lamp, green*

“AIR BAG CONNECTOR

VOLTAGE”

Right side lamp, green*

“DEPLOYMENT TOOL

POWER”

OFF

OFF

ON

ON

ON

ON

*: If this lamp glows red, the tool is connected to the battery incorrectly. Reverse
the connections and make sure the lamp glows green.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Disposal of Air Bag Module and Seat Belt Pre-tensioner (Cont’d)

RS-29

SRS232-C

SRS233

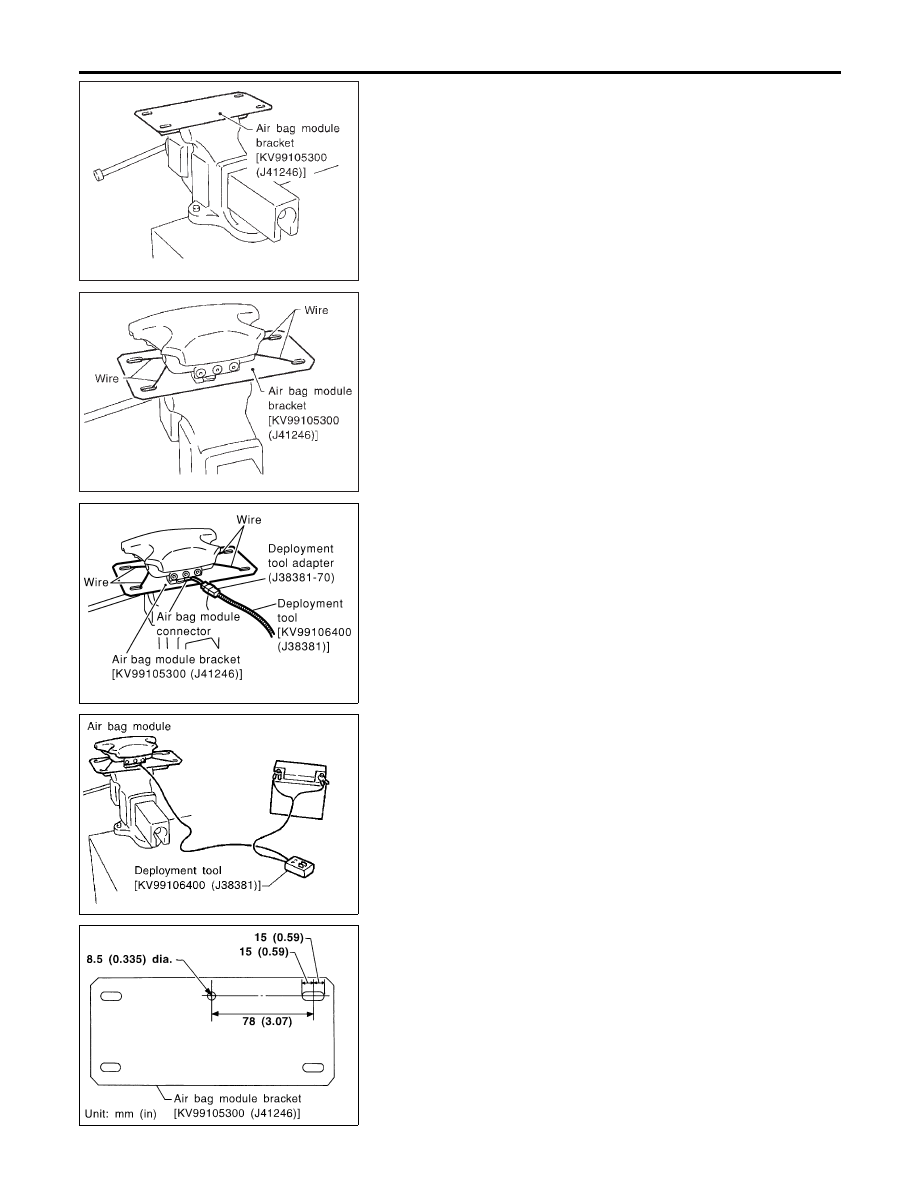

DEPLOYMENT PROCEDURES FOR AIR BAG MODULE
(OUTSIDE OF VEHICLE)

NHRS0022S02

Unless the vehicle is being scrapped, deploying the air bag in the
vehicle is not recommended. This may cause damage to the
vehicle interior.
Anchor air bag module bracket [KV99105300 (J41246)] in a vise
secured to a firm foundation during deployment.

Deployment of Driver Air Bag Module (Outside of
vehicle)

NHRS0022S0201

1.

Using wire, secure air bag module to air bag module bracket
[SST: KV99105300 (J41246)] at two places.

CAUTION:

Use wire of at least 1 mm (0.04 in) diameter.

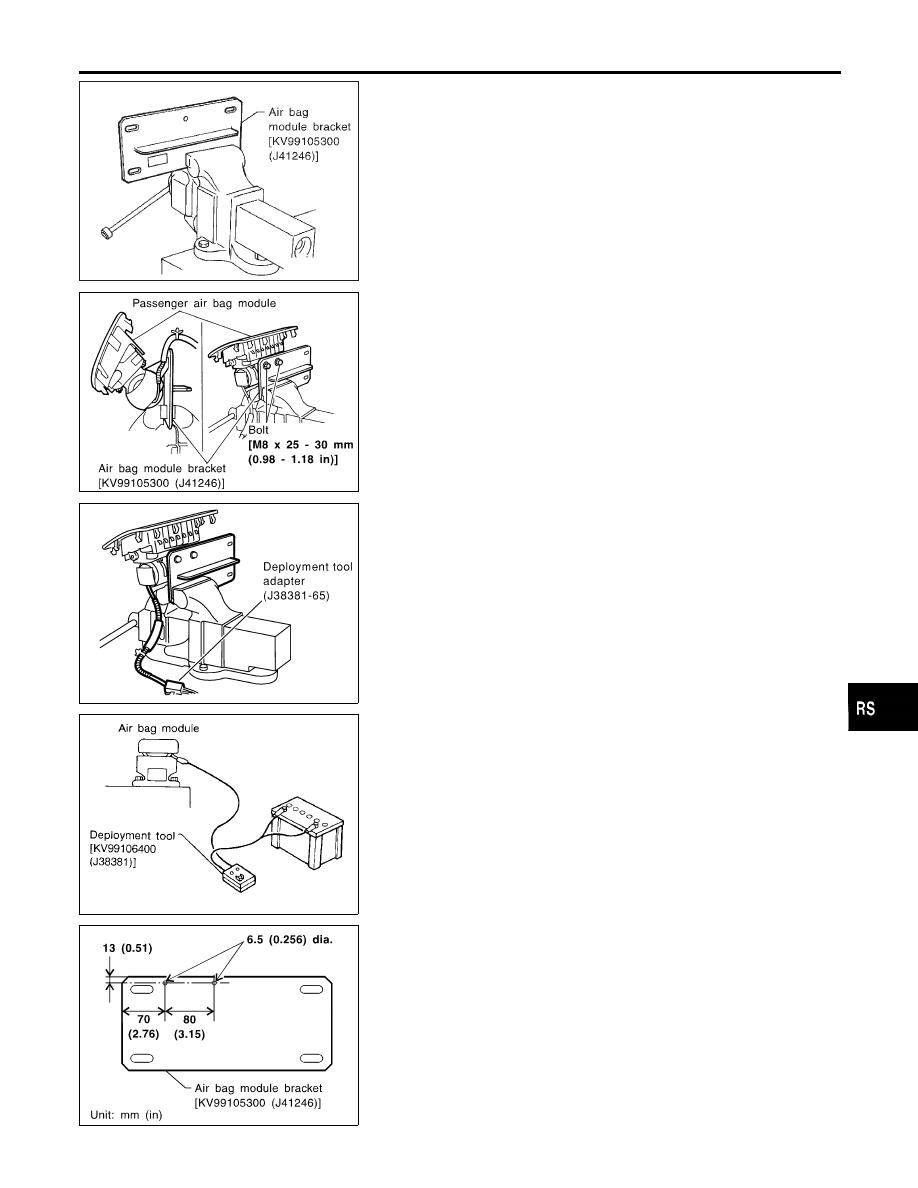

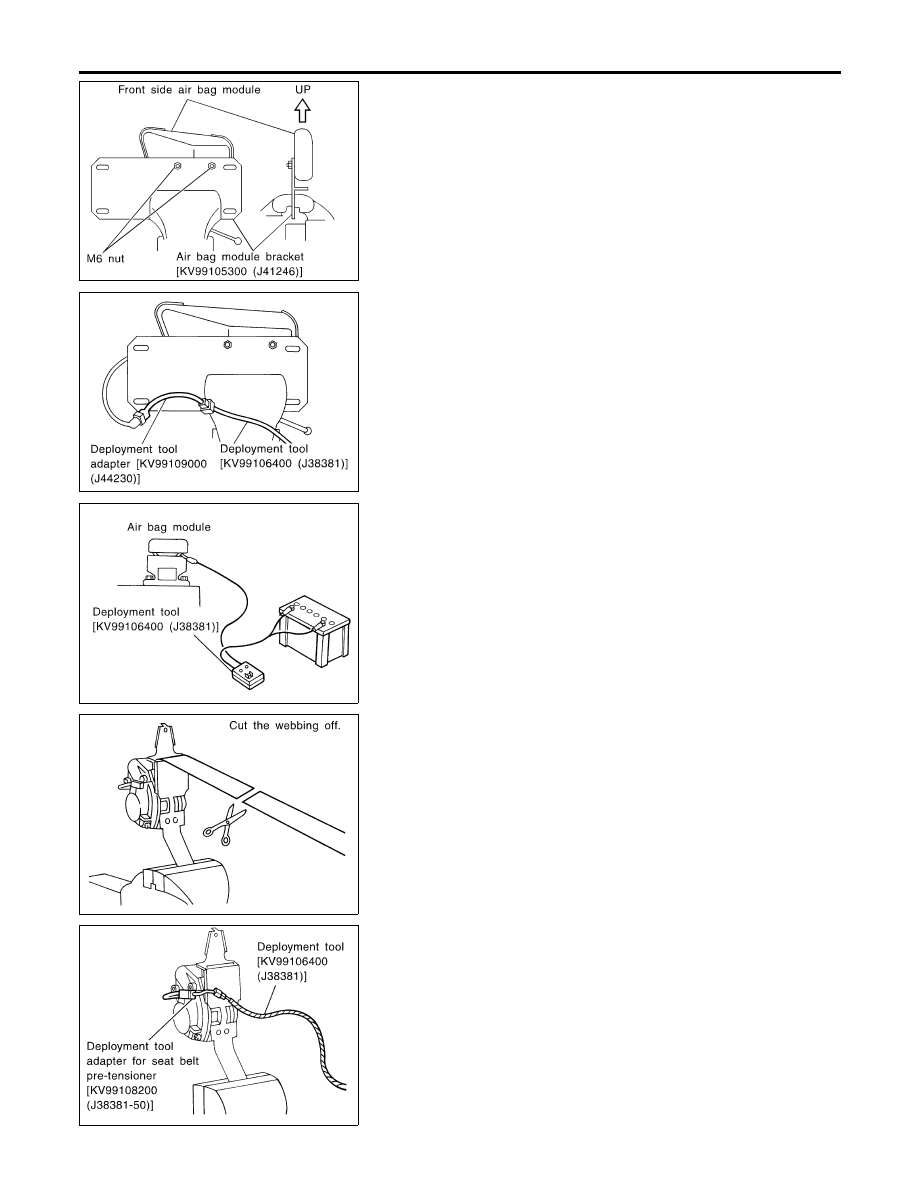

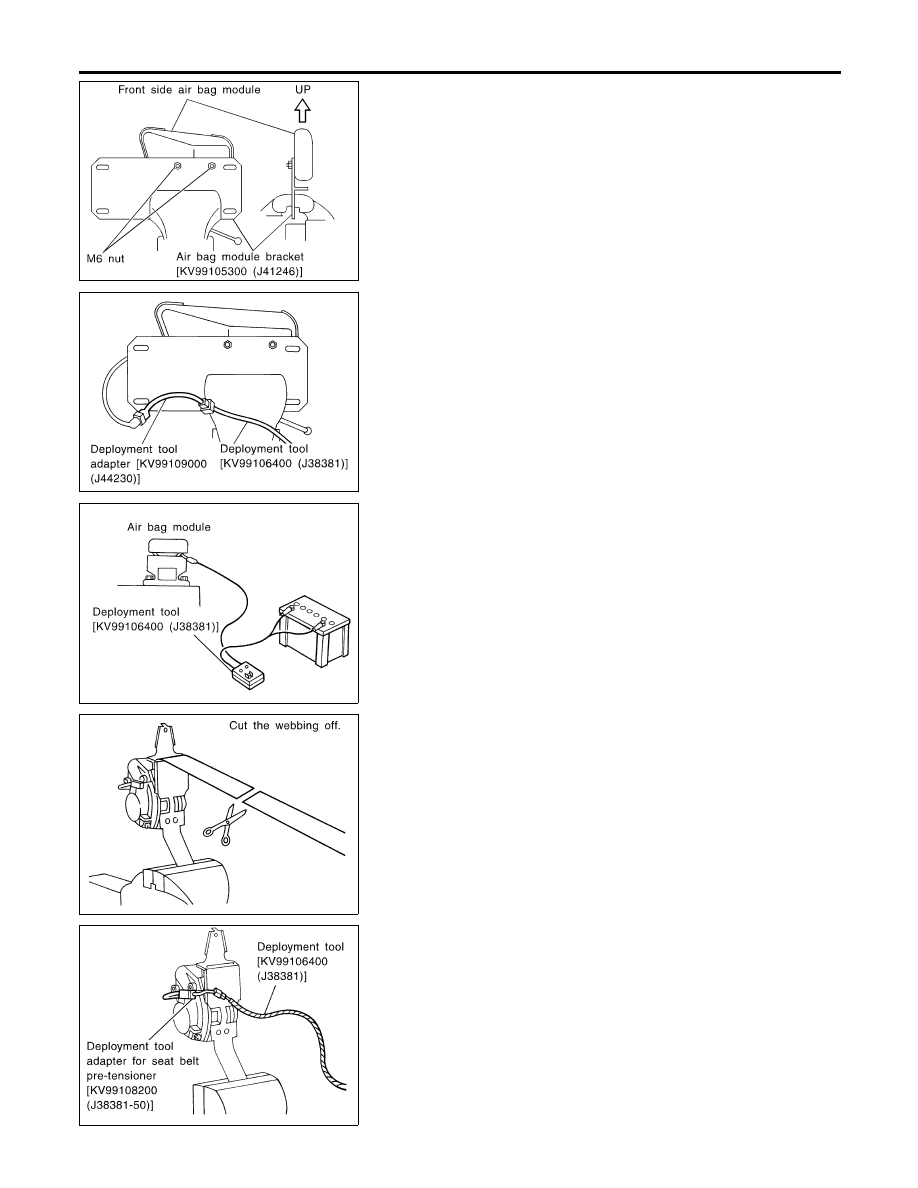

2.

Firmly secure air bag module bracket [SST: KV99105300
(J41246)] with air bag module attached, in a vise.

SRS906

3.

Connect deployment tool adapter (SST: J38381-70) to deploy-
ment tool [SST: KV99106400 (J38381)] to air bag module con-
nector.

SRS235

4.

Connect red clip of deployment tool to battery positive termi-
nal and black clip to negative terminal.

5.

The lamp on the right side of the tool, marked “deployment tool
power”, should glow green, not red.

6.

Press the button on the deployment tool. The left side lamp on
the tool, marked “air bag connector voltage”, will illuminate and
the air bag module will deploy.

CAUTION:

When deploying the air bag module, stand at least 5 m (16 ft)
away from the air bag module.

SRS685

Deployment of Passenger Air Bag Module (Outside of
vehicle)

NHRS0022S0202

1.

Make an 8.5 mm (0.335 in) diameter hole in air bag module
bracket [SST: KV99105300 (J41246)] at the position shown in
figure at left.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Disposal of Air Bag Module and Seat Belt Pre-tensioner (Cont’d)

RS-30

SRS310-A

2.

Firmly secure air bag module bracket [SST: KV99105300
(J41246)] in a vise.

SRS686

3.

Match the two holes in air bag module bracket (held in vise)
and passenger air bag module and fix them with two bolts [M8

×

25 - 30 mm (0.98 - 1.18 in)].

CAUTION:

If a gap exists between passenger air bag module and air bag
module bracket, use a piece of wood inserted in the gap to
stabilize the air bag module.

SRS907

4.

Connect deployment tool adapter (SST: J38381-65) to deploy-
ment tool [SST: KV99106400 (J38381)] connector and air bag
module connector.

5.

Connect red clip of deployment tool to battery positive termi-
nal and black clip to negative terminal.

6.

The lamp on the right side of the tool, marked “deployment tool
power”, should glow green, not red.

7.

Press the button on the deployment tool. The left side lamp on
the tool, marked “air bag connector voltage”, will illuminate and
the air bag module will deploy.

SRS020-B

CAUTION:

I

When deploying the air bag module, do not stand on the
deploying side.

I

Stand at least 5 m (16 ft) away from the air bag module.

SRS490-B

Deployment of Side Air Bag Module (Outside of
vehicle)

NHRS0022S0203

1.

Make 6.5 mm (0.256 in) diameter holes in air bag module
bracket [SST: KV99105300 (J41246)] at the position shown in
figure at left.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Disposal of Air Bag Module and Seat Belt Pre-tensioner (Cont’d)

RS-31

SRS628-A

2.

Firmly secure air bag module bracket [SST: KV99105300
(J41246)] in a vise.

3.

Insert the stud bolts of side air bag module into the two holes
in air bag module bracket (held in vise) and fix them with two
M6 nuts.

CAUTION:

Side air bag module should be secured to air bag module
bracket [SST: KV99105300 (J41246)] in a vise with stud bolt
side setting bottom.

SRS688

4.

Connect deployment tool adapter [SST: KV9910900 (J44230)]
to deployment tool [SST: KV99106400 (J38381)] connector
and connector on air bag module.

SRS020-F

5.

Connect red clip of deployment tool to battery positive termi-
nal and black clip to negative terminal.

6.

The lamp on the right side of the tool, marked “deployment tool
power”, should glow green, not red.

7.

Press the button on the deployment tool. The left side lamp on
the tool, marked “air bag connector voltage”, will illuminate and
the air bag module will deploy.

CAUTION:

When deploying the air bag module, stand at least 5 m (16 ft)
away from the air bag module.

SRS689

DEPLOYMENT PROCEDURES FOR SEAT BELT PRE-
TENSIONER (OUTSIDE OF VEHICLE)

NHRS0022S05

1.

Firmly grip pre-tensioner in a vise and cut the webbing off.

SRS690

2.

Connect deployment tool adapter [SST: KV99108200 (J38381-
50)] to deployment tool [SST: KV99106400 (J38381)] connec-
tor and seat belt pre-tensioner connector.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Disposal of Air Bag Module and Seat Belt Pre-tensioner (Cont’d)

RS-32
