Front Seat Belt

REMOVAL AND INSTALLATION

=NHRS0003

1. Slide the seat all the way forward and tilt the seatback toward the front.
2. Remove adjuster cover.
3. Slide floor anchor cover.
4. Remove floor anchor bolt.
5. Remove shoulder anchor bolt.
6. Remove front and rear kicking plate, then remove center pillar upper and lower garnish. Refer to BT-32,

“SIDE AND FLOOR TRIM” for details.

7. Disconnect seat belt pre-tensioner connector.
8. Remove the screw securing seat belt pre-tensioner retractor, then remove seat belt and seat belt pre-ten-

sioner retractor.

9. Remove bolts securing seat belt adjuster, then remove seat belt adjuster.

SRS714-A

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SEAT BELTS

Front Seat Belt

RS-5

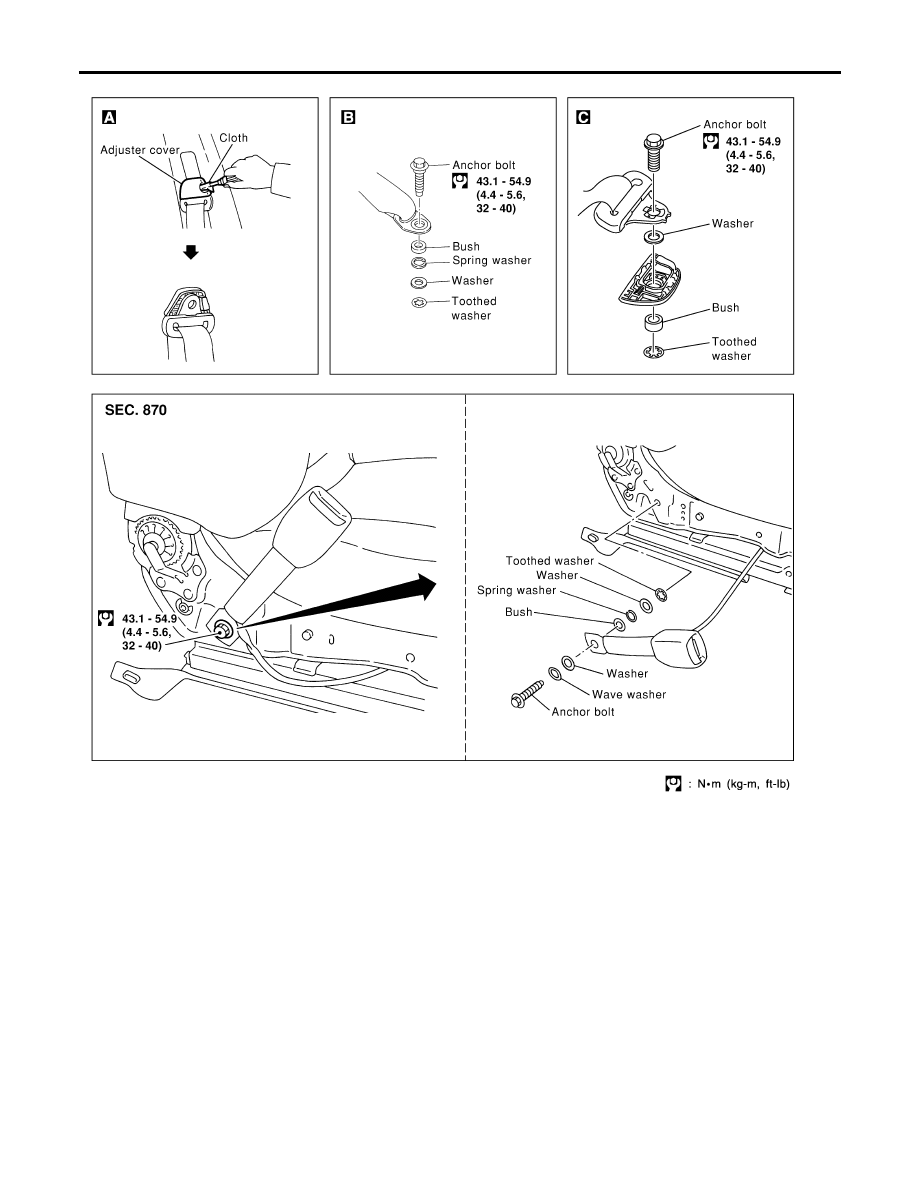

SRS789

SEAT BELTS

Front Seat Belt (Cont’d)

RS-6

Rear Seat Belt

REMOVAL AND INSTALLATION

=NHRS0004

1. Remove rear seat. Refer to BT-49, “REAR SEAT” for details.
2. Remove outer and floor anchor bolt.
3. Remove rear side garnish. Refer to BT-32, “SIDE AND FLOOR TRIM” for details.
4. Remove rear parcel shelf finisher. Refer to BT-32, “SIDE AND FLOOR TRIM” for details.
5. Remove bolts securing rear seat belt retractor, then remove seat belt and seat belt retractor.

SRS716-A

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SEAT BELTS

Rear Seat Belt

RS-7

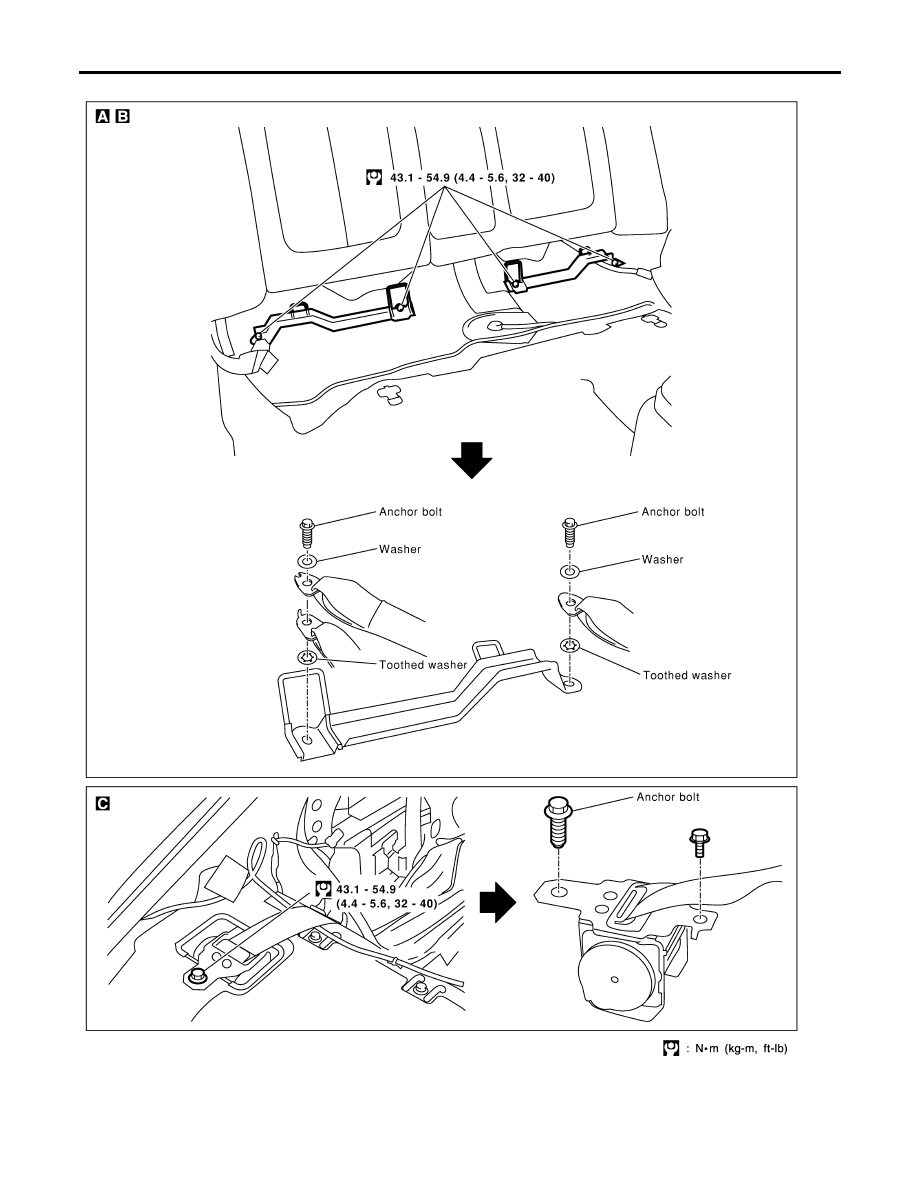

SRS879

SEAT BELTS

Rear Seat Belt (Cont’d)

RS-8
