Wiring Diagram — A/C, A —

NHHA0174

MHA915A

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

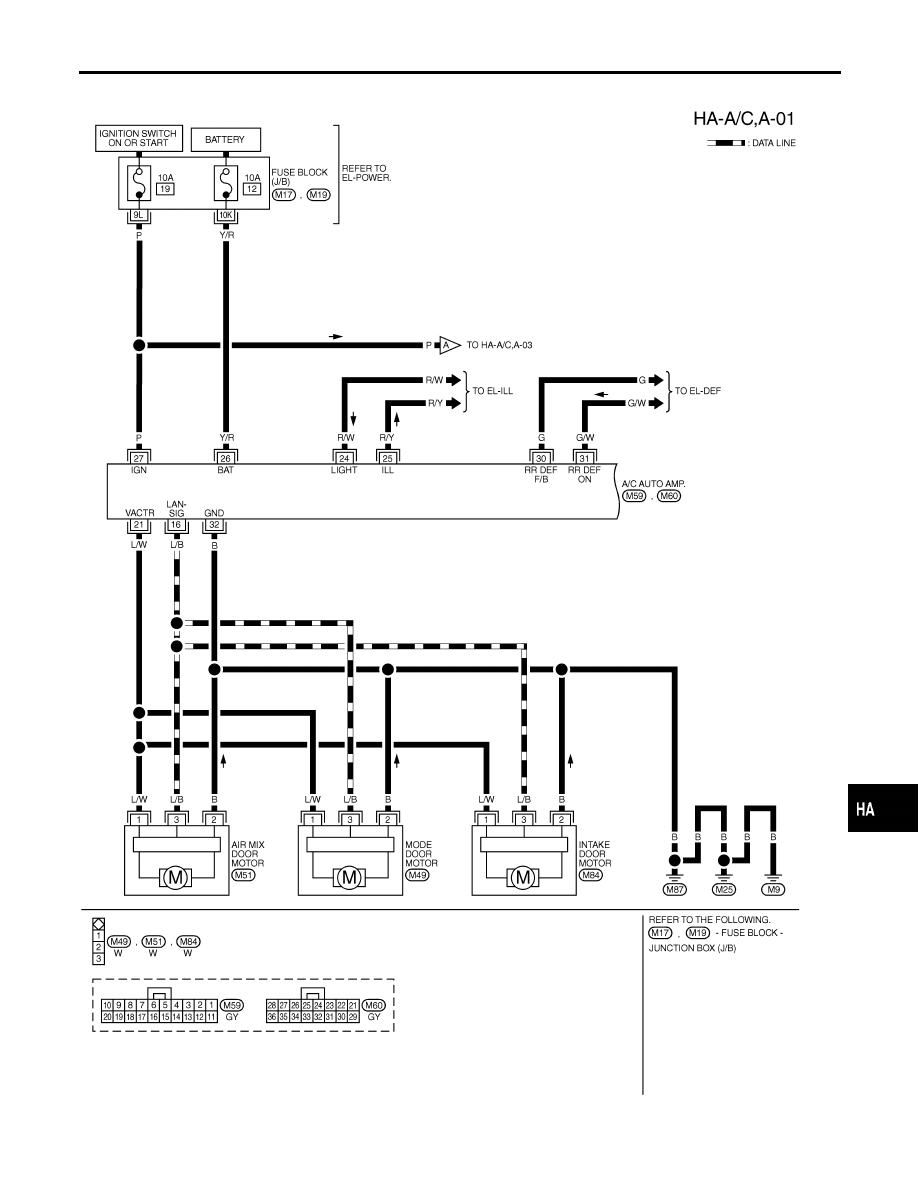

Wiring Diagram — A/C, A —

HA-31

MHA916A

TROUBLE DIAGNOSES

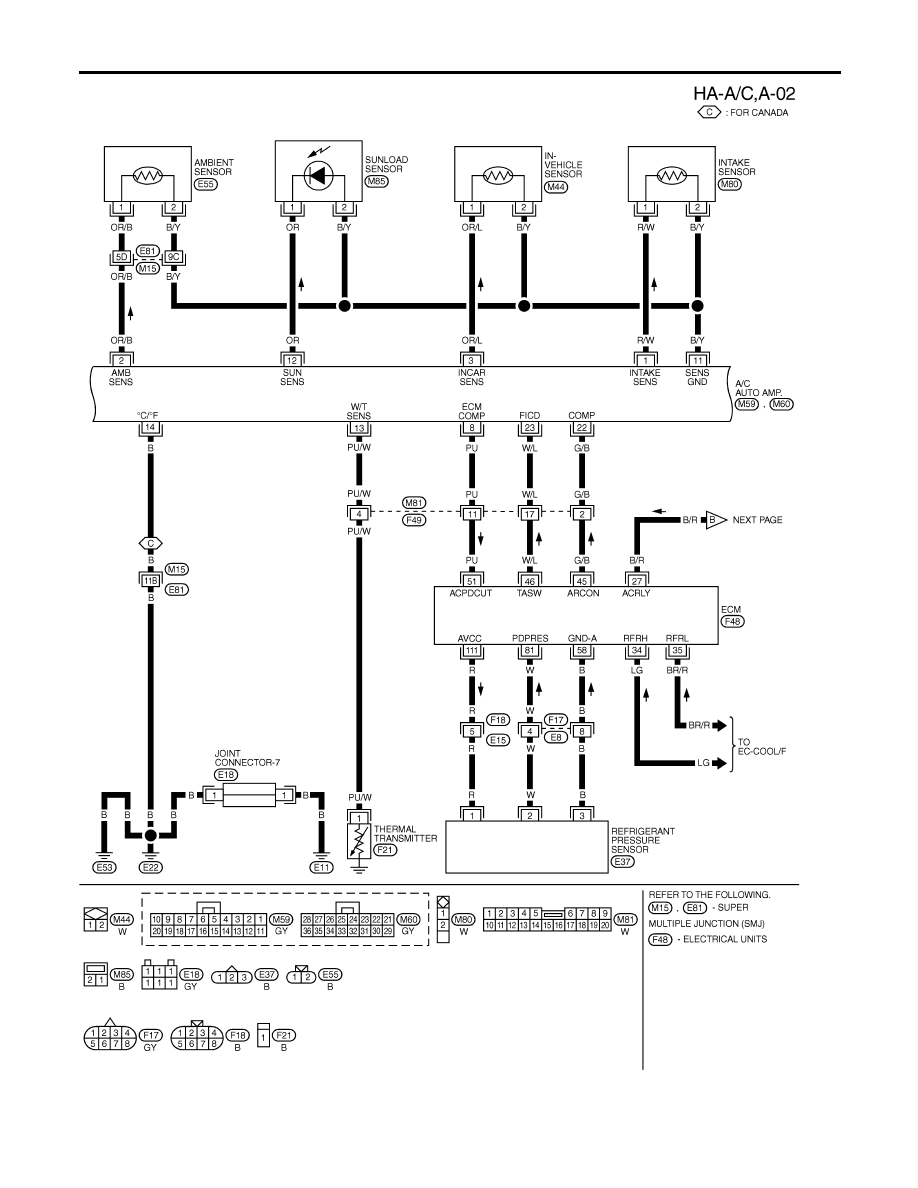

Wiring Diagram — A/C, A — (Cont’d)

HA-32

MHA032B

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

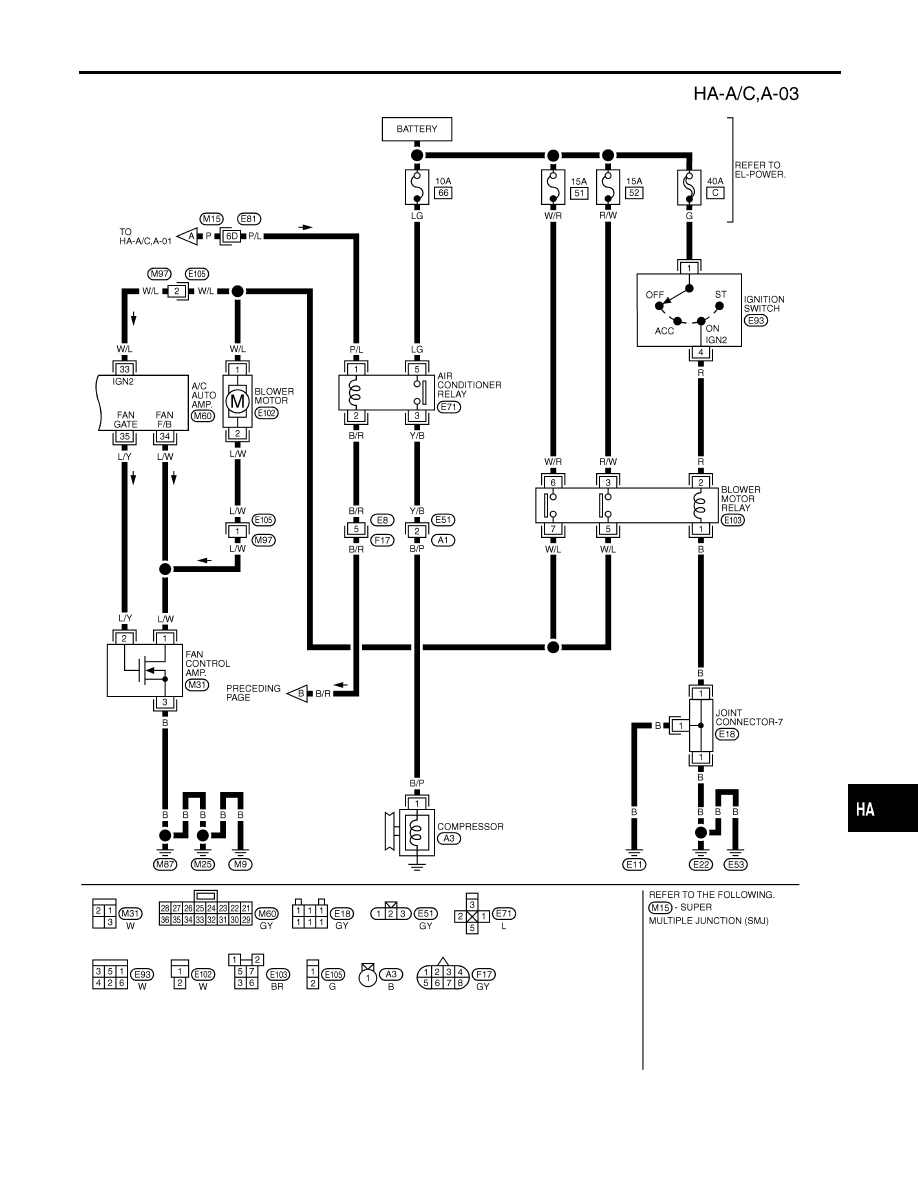

Wiring Diagram — A/C, A — (Cont’d)

HA-33

RHA940H

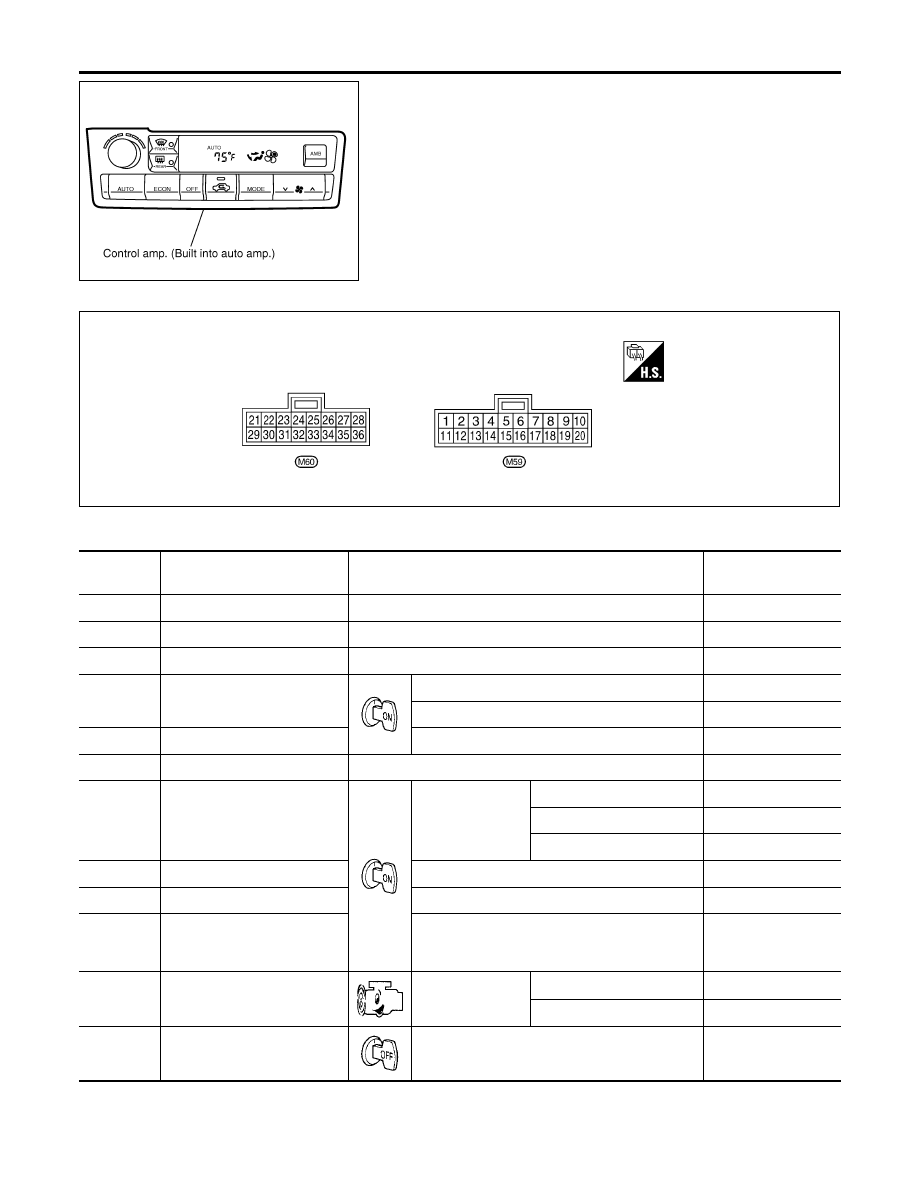

Auto Amp. Terminals and Reference Value

NHHA0175

INSPECTION OF AUTO AMP.

NHHA0175S01

I

Measure voltage between each terminal and body ground by
following “AUTO AMP. INSPECTION TABLE”.

I

Pin connector terminal layout

RHA501GC

AUTO AMP. INSPECTION TABLE

NHHA0175S02

TERMINAL

NO.

ITEM

CONDITION

Voltage

V

1

Intake sensor

—

—

2

Ambient sensor

—

—

3

In-vehicle sensor

—

—

8

ECM COMP

Compressor ON

Approximately 0

Compressor OFF

Approximately 4.6

11

Sensor ground

—

Approximately 0

12

Sunload sensor

—

—

13

Thermal transmitter

Engine coolant

temperature

Approximately 40°C (104°F)

Approximately 10.8

Approximately 55°C (131°F)

Approximately 9.9

Approximately 60°C (140°F)

Approximately 9.5

14

Ground (for Canada)

—

Approximately 0

16

A/C LAN signal

—

—

21

Power supply for air mix door

motor, mode door motor and

intake door motor

—

Approximately 12

22

Compressor ON signal

Compressor

ON

Approximately 0

OFF

Approximately 4.6

26

Power supply for BAT

—

BATTERY VOLTAGE

TROUBLE DIAGNOSES

Auto Amp. Terminals and Reference Value

HA-34
