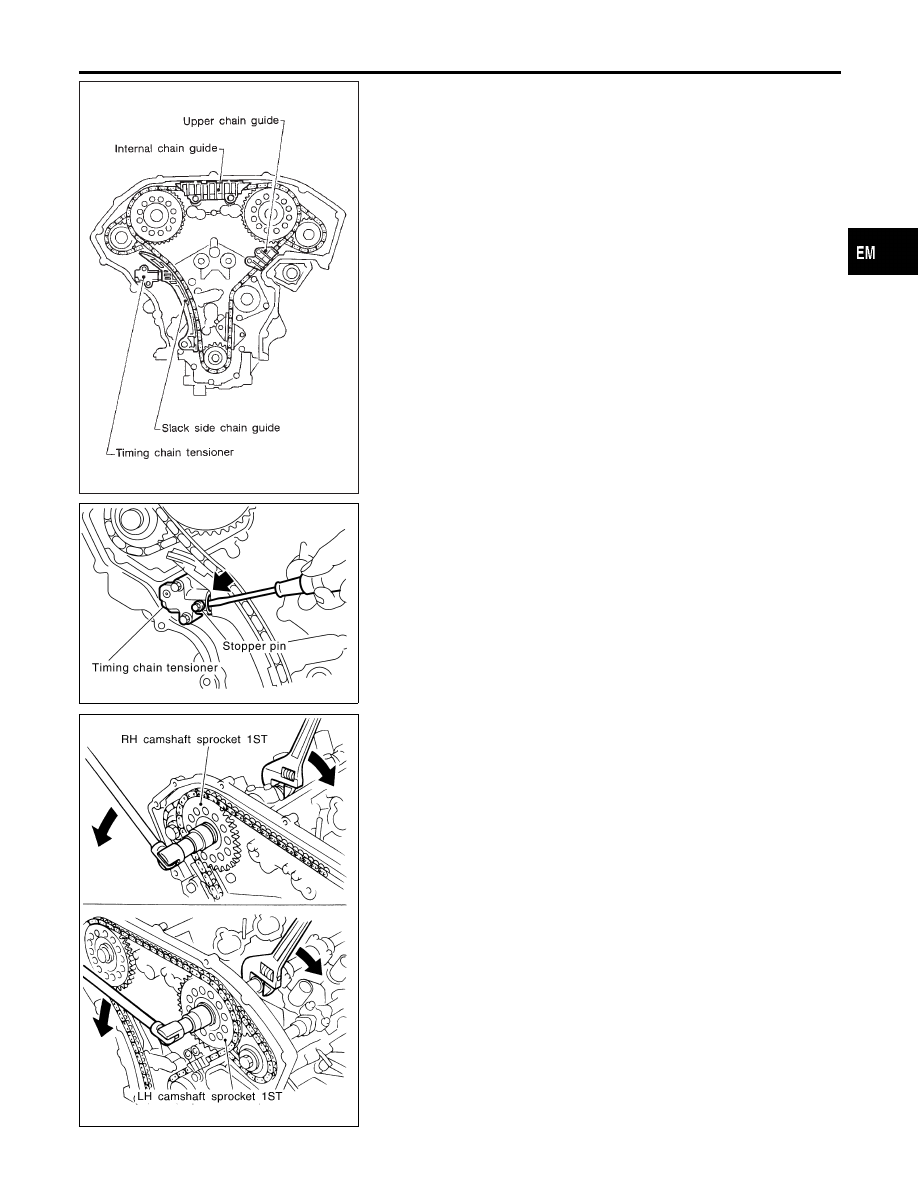

30. Remove internal chain guide.
31. Remove upper chain guide.
32. Remove timing chain tensioner and slack side chain guide.

SEM966F

I

Remove timing chain tensioner. (Push piston and insert a suit-
able pin into pinhole.)

SEM004G

33. Remove RH & LH camshaft sprocket 1ST bolts.
34. Remove camshaft sprockets 1ST on both sides, crankshaft

sprocket and timing chain.

I

Apply paint to timing chain and camshaft sprockets 1ST
for alignment during installation.

GI

MA

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TIMING CHAIN

Removal (Cont’d)

EM-27

SEM927EA

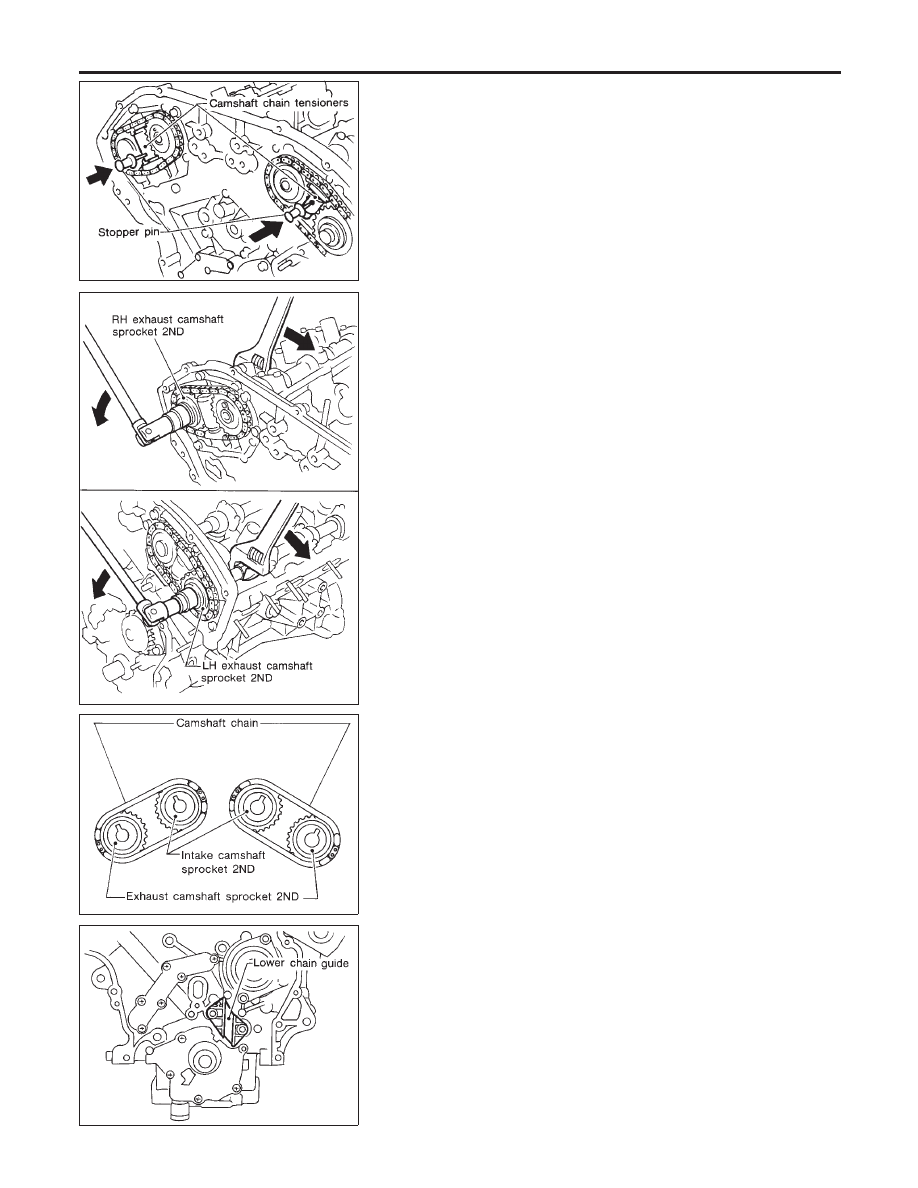

35. Attach a suitable stopper pin to RH and LH camshaft chain

tensioners.

SEM922E

36. Remove exhaust camshaft sprocket 2ND bolts on both sides.

I

Apply paint to timing chain and camshaft sprockets 2ND
for alignment during installation.

SEM160F

37. Remove exhaust camshaft sprockets 2ND, intake camshaft

sprockets 2ND and camshaft chains on both sides.

SEM924E

38. Remove lower chain guide.

TIMING CHAIN

Removal (Cont’d)

EM-28

SEM925E

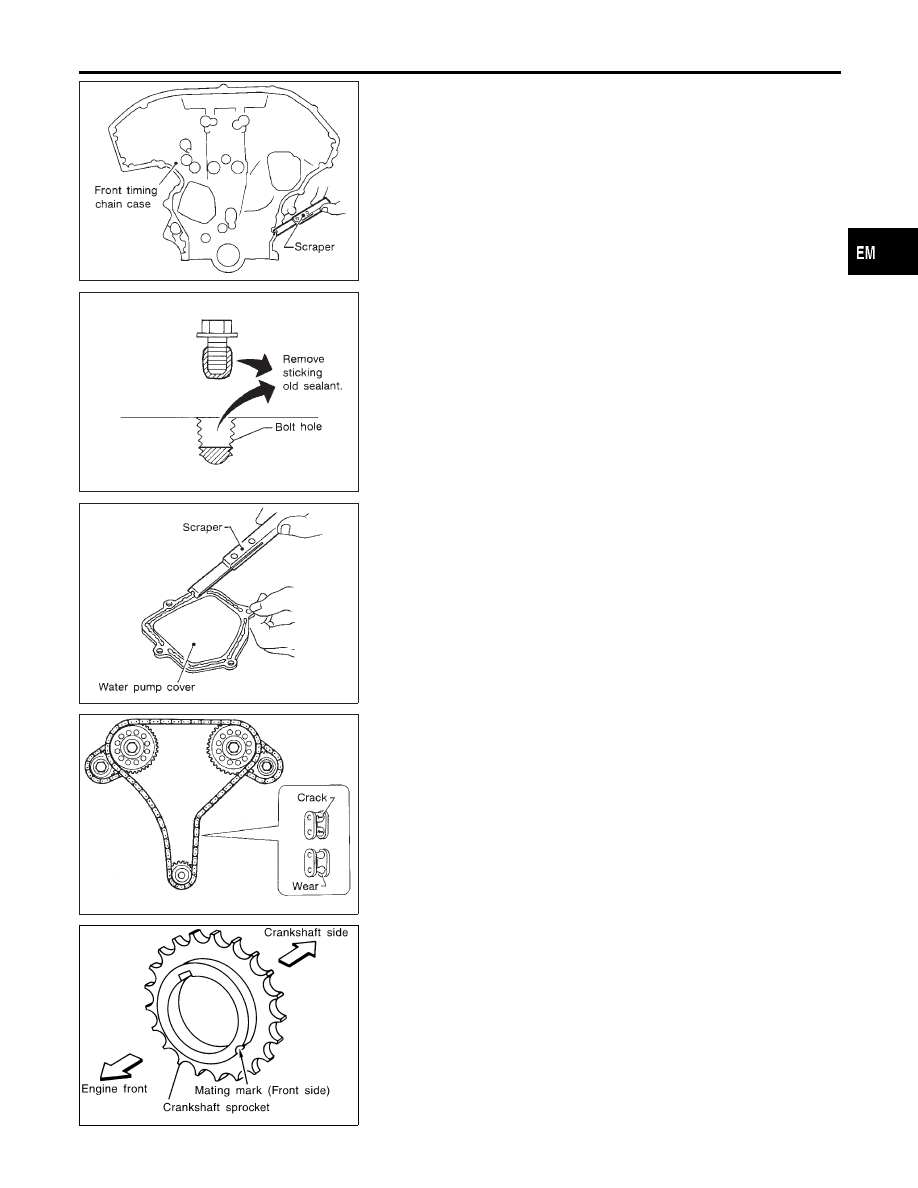

39. Use a scraper to remove all traces of liquid gasket from front

timing chain case.

SEM161F

I

Remove old liquid gasket from the bolt hole and thread.

SEM926E

40. Use a scraper to remove all traces of liquid gasket from water

pump cover.

SEM928E

Inspection

NHEM0013

Check for cracks and excessive wear at roller links. Replace
chain if necessary.

SEM929E

Installation

NHEM0014

1.

Install crankshaft sprocket on crankshaft.

I

Make sure that mating marks on crankshaft sprocket face
front of engine.

GI

MA

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TIMING CHAIN

Removal (Cont’d)

EM-29

SEM930E

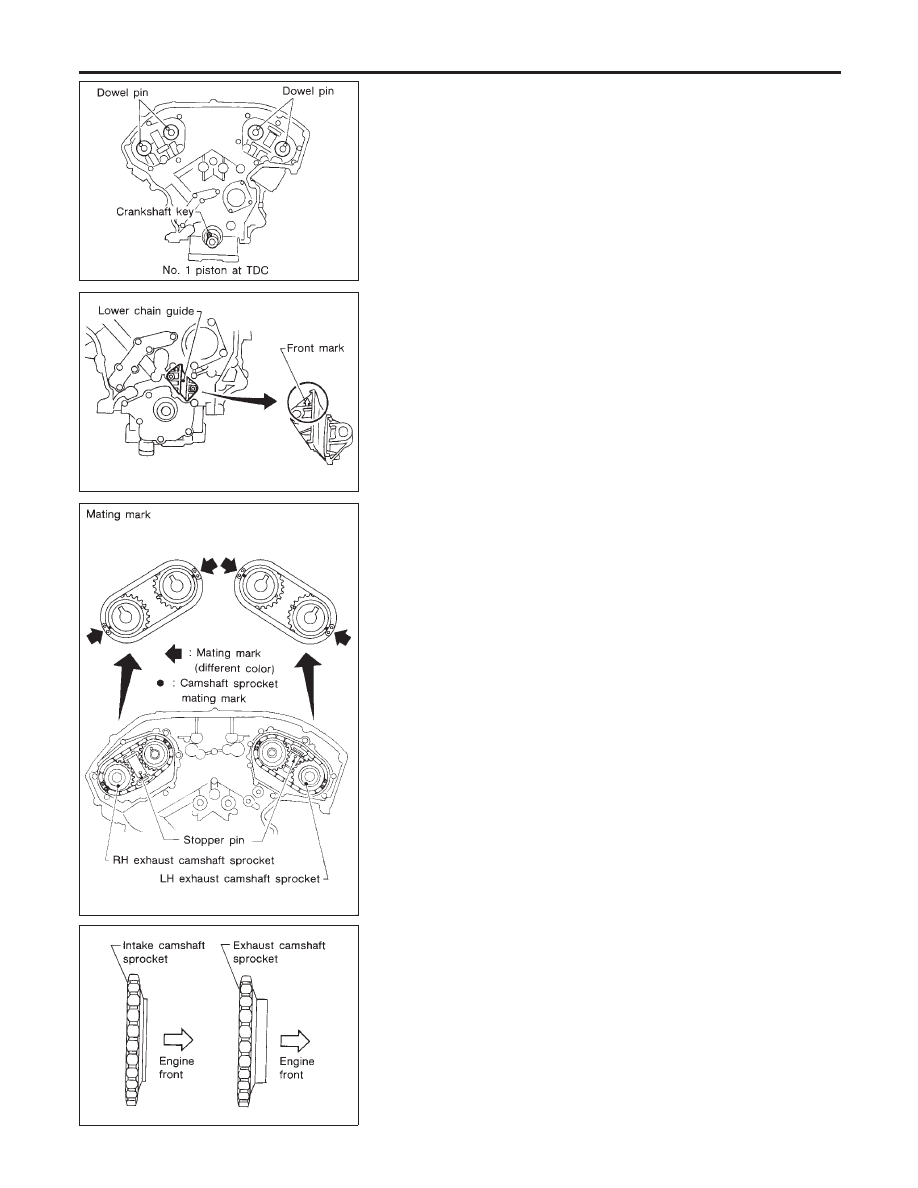

2.
