SEF289X

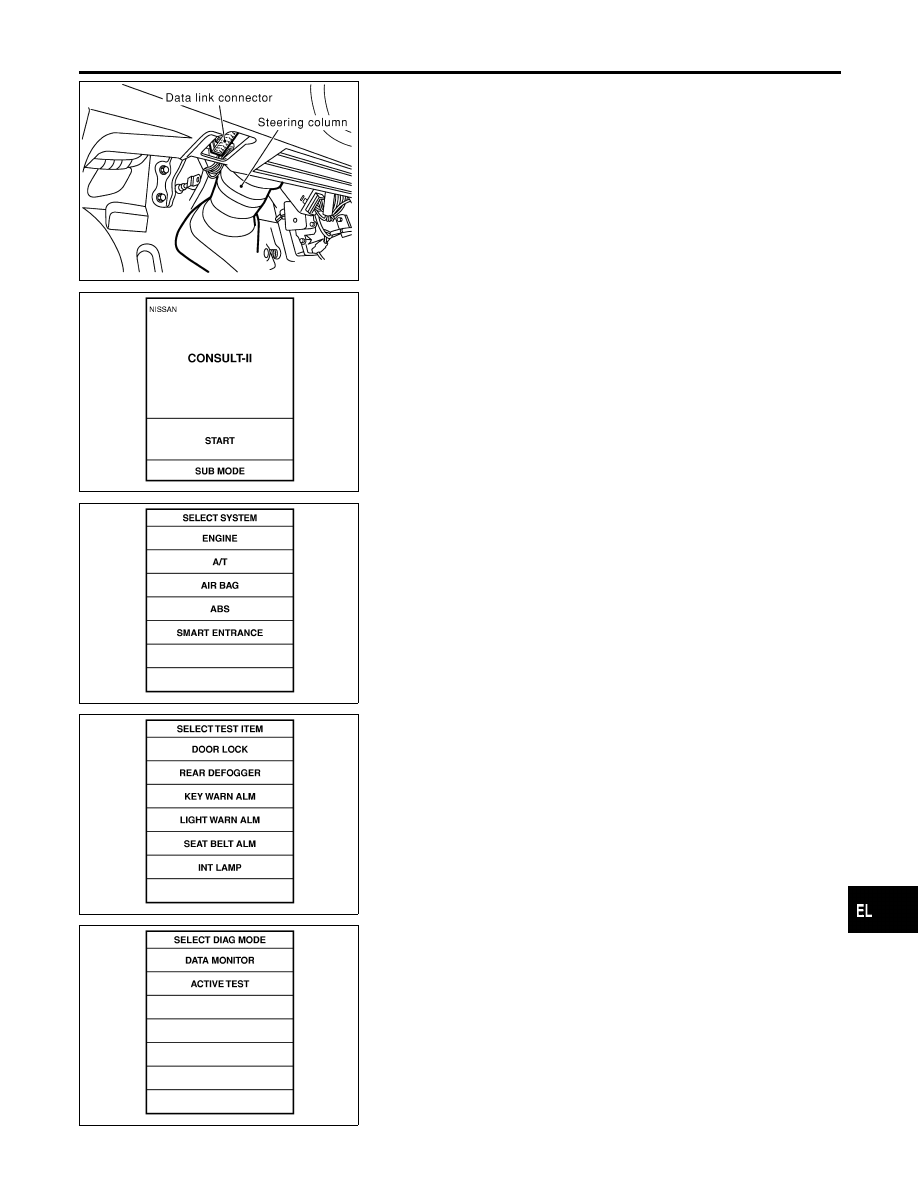

CONSULT-II Inspection Procedure

NHEL0218

“REAR DEFOGGER”

NHEL0218S01

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to the data link connector.

PBR455D

3.

Turn ignition switch “ON”.

4.

Touch “START”.

SEL941W

5.

Touch “SMART ENTRANCE”.

SEL023X

6.

Touch “REAR DEFOGGER”.

SEL322W

7.

Select diagnosis mode.
“DATA MONITOR” and “ACTIVE TEST” are available.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REAR WINDOW DEFOGGER

CONSULT-II Inspection Procedure

EL-201

CONSULT-II Application Items

NHEL0219

“REAR DEFOGGER”

NHEL0219S01

Data Monitor

NHEL0219S0101

Monitored Item

Description

IGN ON SW

Indicates [ON/OFF] condition of ignition switch.

REAR DEF SW

Indicates [ON/OFF] condition of rear window defogger switch.

Active Test

NHEL0219S0102

Test Item

Description

REAR DEFOGGER

This test is able to check rear window defogger operation. Rear window defogger activates
when “ON” on CONSULT-II screen is touched.

REAR WINDOW DEFOGGER

CONSULT-II Application Items

EL-202

Trouble Diagnoses

NHEL0075

DIAGNOSTIC PROCEDURE

NHEL0075S01

SYMPTOM: Rear window defogger does not activate, or does
not go off after activating.

1

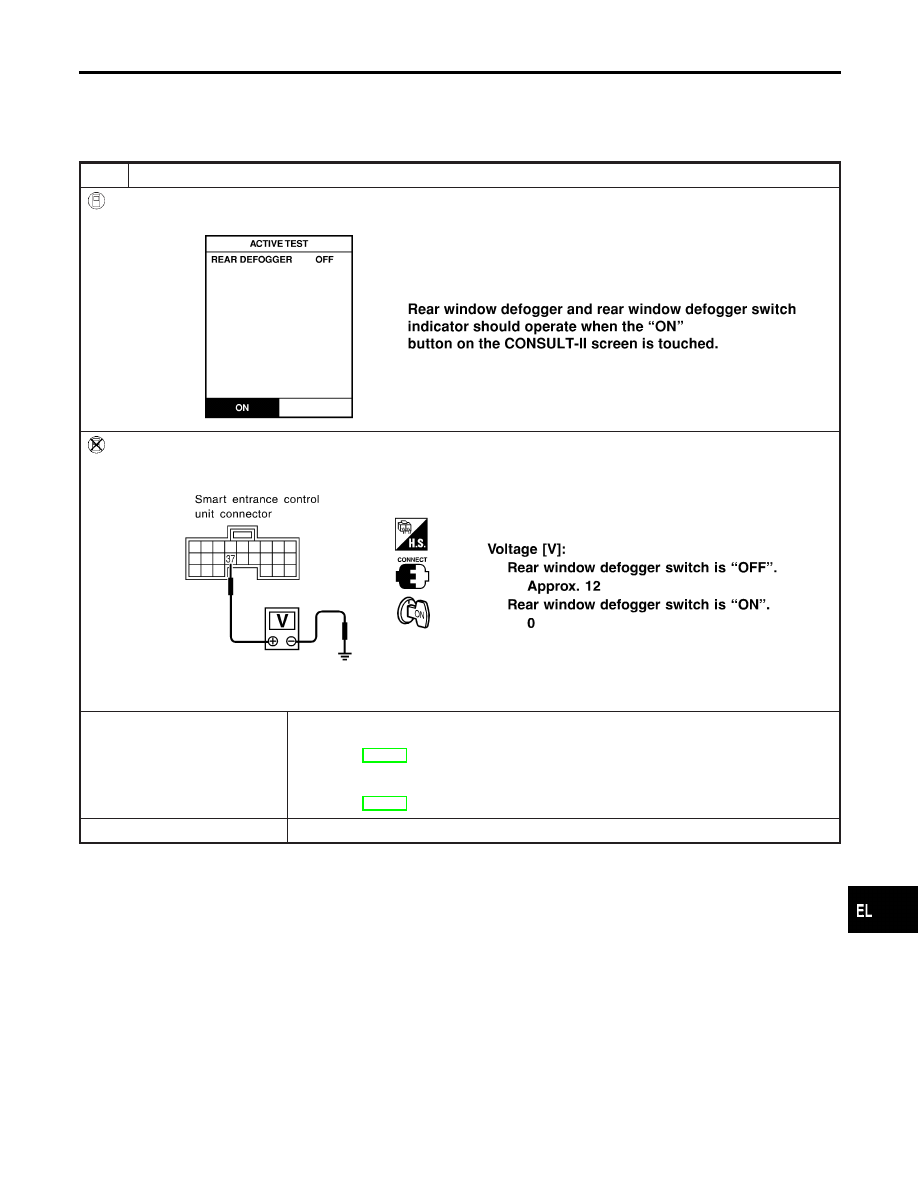

CHECK REAR WINDOW DEFOGGER OUTPUT SIGNAL

With CONSULT-II

Select “ACTIVE TEST” in “REAR DEFOGGER” with CONSULT-II.

SEL353W

Without CONSULT-II

1. Turn ignition switch to ON position.
2. Check voltage between smart entrance control unit harness connector M144 terminal 37 (G/R) and ground.

SEL997X

OK or NG

OK

©

Check the following.

I

Rear window defogger relay
(Refer to EL-206.)

I

Rear window defogger circuit

I

Rear window defogger filament
(Refer to EL-207.)

NG

©

GO TO 2.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REAR WINDOW DEFOGGER

Trouble Diagnoses

EL-203

2

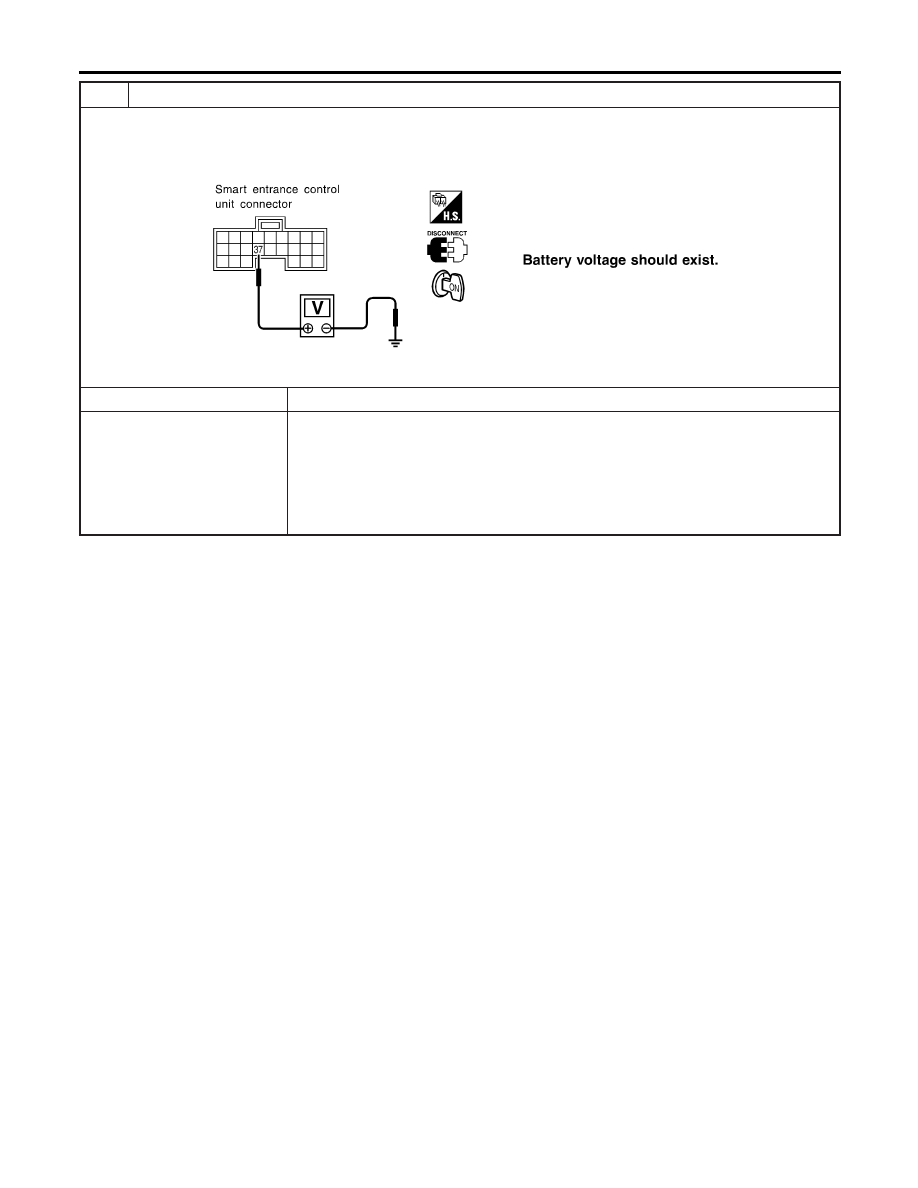

CHECK DEFOGGER RELAY COIL SIDE CIRCUIT

1. Disconnect control unit connector.
2. Turn ignition switch to ON position.
3. Check voltage between smart entrance control unit harness connector M144 terminal 37 (G/R) and ground.

SEL998X

OK or NG

OK

©

GO TO 3.

NG

©

Check the following.

I

10A fuse [No. 10, located in the fuse block (J/B)]

I

Rear window defogger relay

I

Harness for open or short between 10A fuse [No. 10, located in the fuse block (J/B)]
and rear window defogger relay

I

Harness for open or short between rear window defogger relay and smart entrance
control unit

REAR WINDOW DEFOGGER

Trouble Diagnoses (Cont’d)

EL-204
