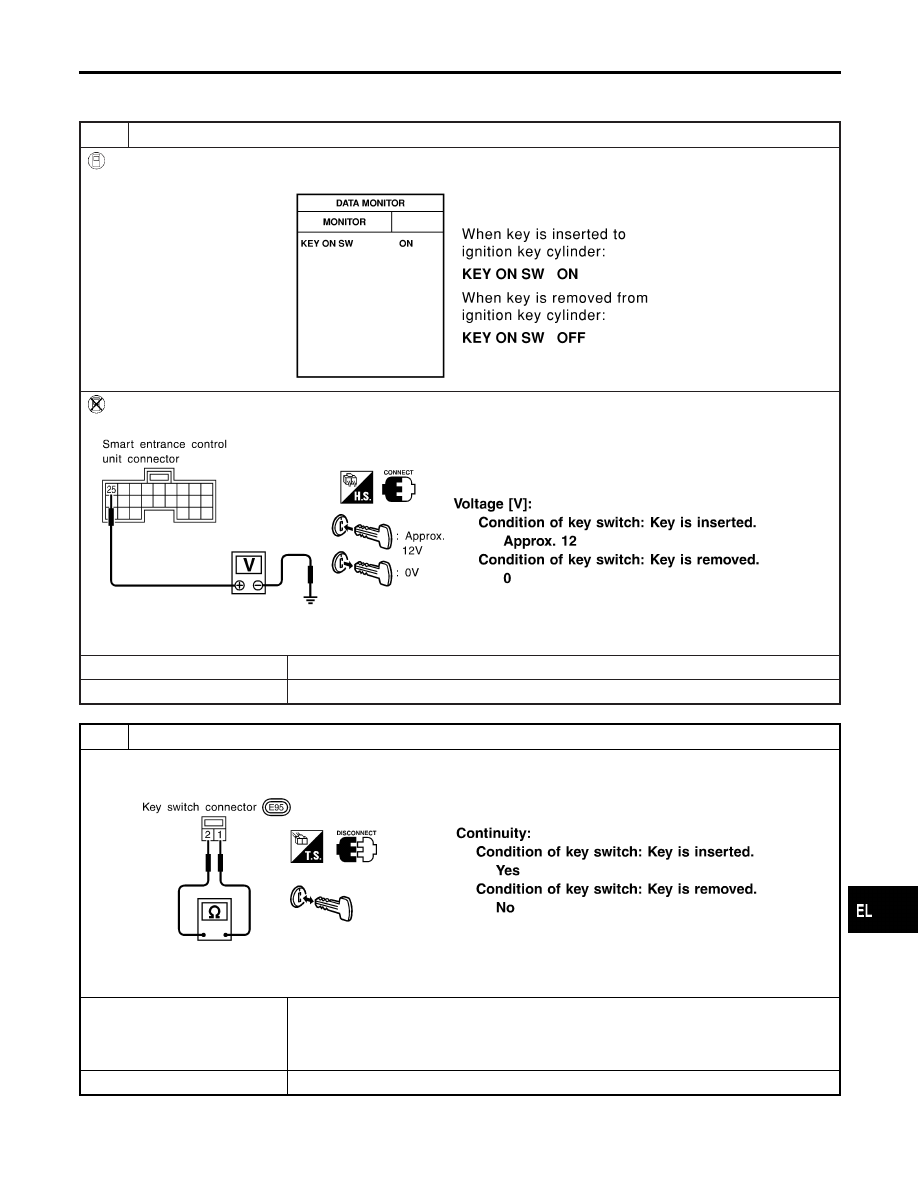

DIAGNOSTIC PROCEDURE 2 (KEY SWITCH INSERT
SIGNAL CHECK)

=NHEL0055S04

1

CHECK KEY SWITCH INPUT SIGNAL

With CONSULT-II

Check key switch (“KEY ON SW”) in “DATA MONITOR” mode with CONSULT-II.

SEL315W

Without CONSULT-II

Check voltage between smart entrance control unit terminal 25 (M143, B/R) and ground.

SEL011Y

OK or NG

OK

©

Key switch is OK.

NG

©

GO TO 2.

2

CHECK KEY SWITCH (INSERT)

Check continuity between terminals 1 and 2.

SEL311W

OK or NG

OK

©

Check the following.

I

10A fuse [No. 13, located in fuse block (J/B)]

I

Harness for open or short between key switch and fuse

I

Harness for open or short between smart entrance control unit and key switch

NG

©

Replace key switch.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

WARNING CHIME

Trouble Diagnoses (Cont’d)

EL-185

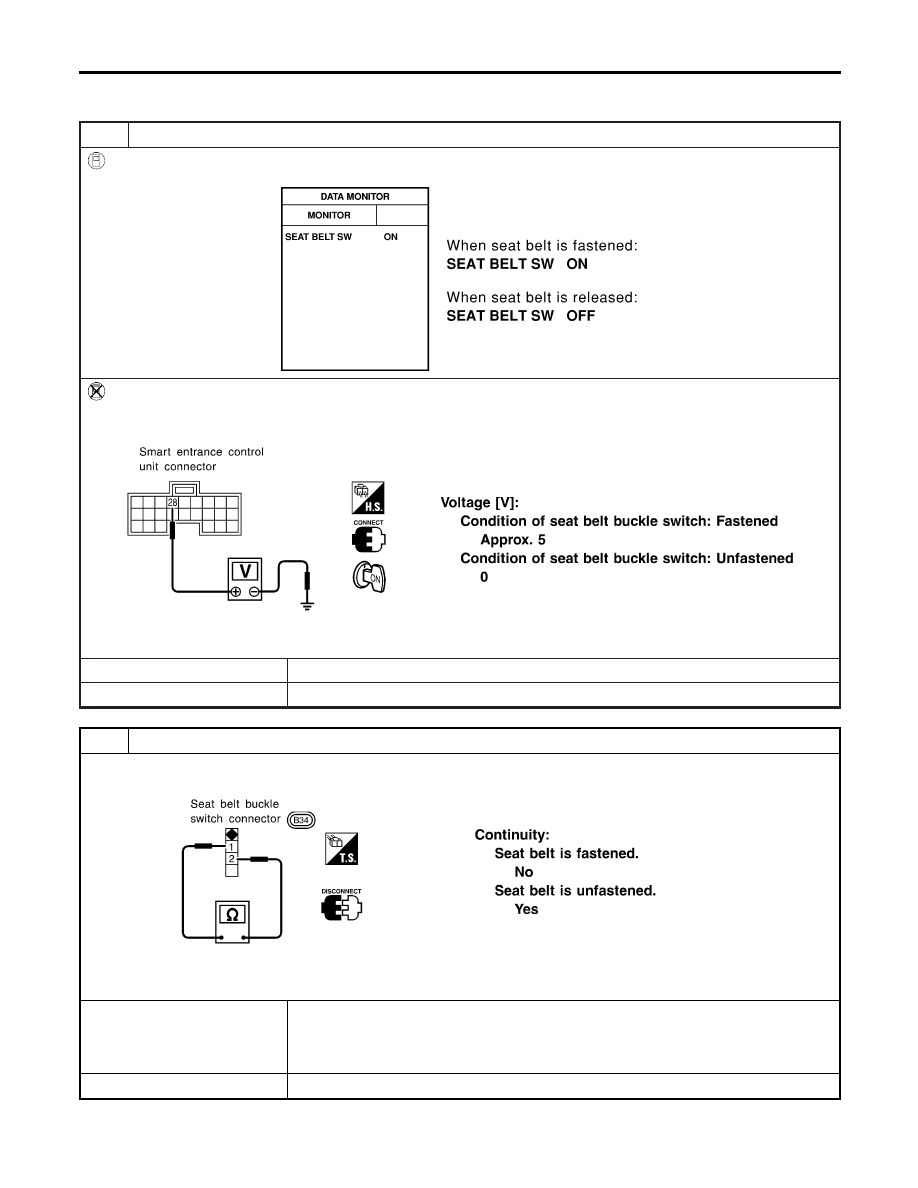

DIAGNOSTIC PROCEDURE 3 (SEAT BELT BUCKLE
SWITCH CHECK)

=NHEL0055S05

1

CHECK SEAT BELT BUCKLE SWITCH INPUT SIGNAL

With CONSULT-II

Check seat belt buckle switch (“SEAT BELT SW”) in “DATA MONITOR” mode with CONSULT-II.

SEL317W

Without CONSULT-II

1. Turn ignition switch “ON”.
2. Check voltage between smart entrance control unit terminal 28 (M144, OR) and ground.

SEL994X

OK or NG

OK

©

Seat belt buckle switch is OK.

NG

©

GO TO 2.

2

CHECK SEAT BELT BUCKLE SWITCH

Check continuity between terminals 1 and 2 when seat belt is fastened and unfastened.

SEL313W

OK or NG

OK

©

Check the following.

I

Seat belt buckle switch ground circuit

I

Harness for open or short between smart entrance control unit and seat belt buckle
switch

NG

©

Replace seat belt buckle switch.

WARNING CHIME

Trouble Diagnoses (Cont’d)

EL-186

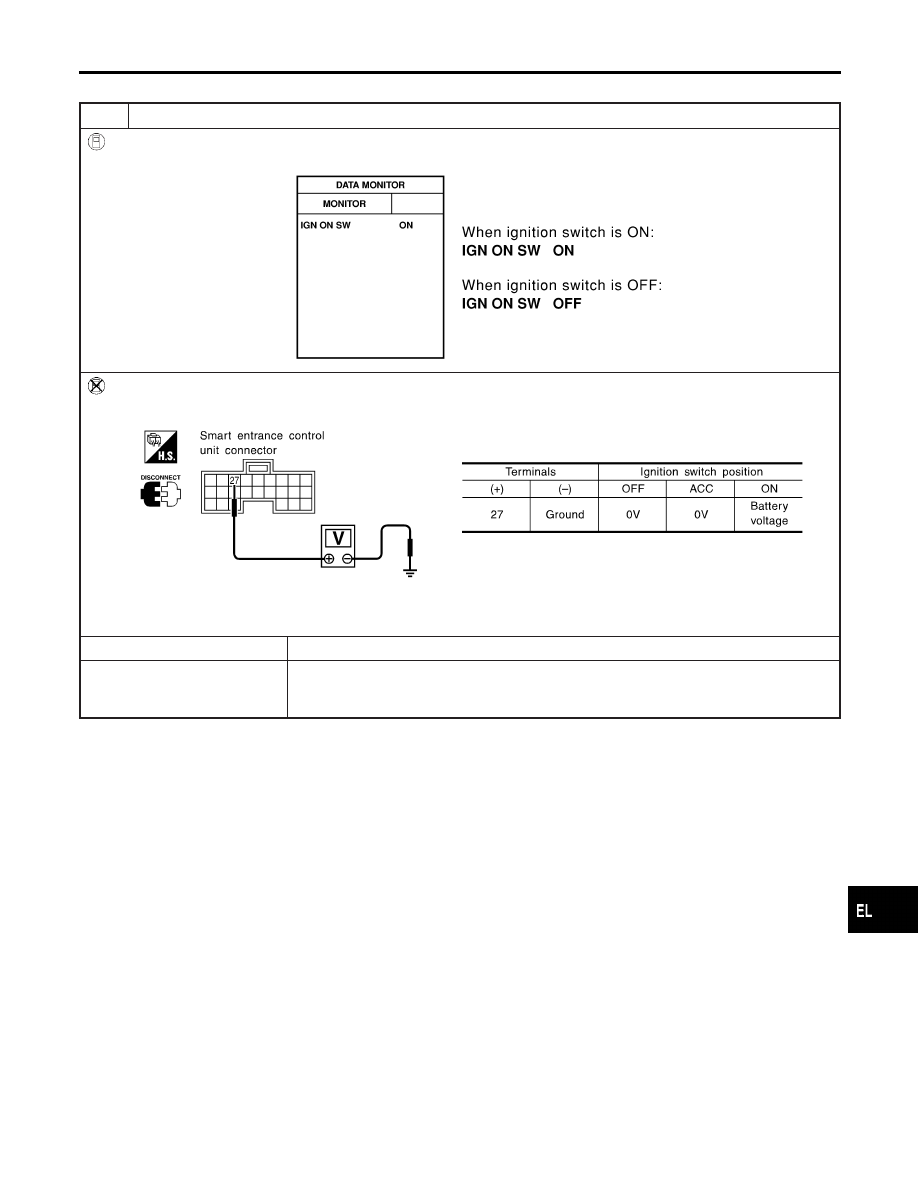

DIAGNOSTIC PROCEDURE 4

NHEL0055S06

1

CHECK IGNITION ON SIGNAL

With CONSULT-II

Check ignition switch ON signal (“IGN ON SW”) in “DATA MONITOR” mode with CONSULT-II.

SEL318W

Without CONSULT-II

Check voltage between smart entrance control unit terminal 27 (M144, G) and ground.

SEL995X

OK or NG

OK

©

GO TO 2.

NG

©

Check the following.

I

10A fuse [No. 10, located in fuse block (J/B)]

I

Harness for open or short between smart entrance control unit and fuse

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

WARNING CHIME

Trouble Diagnoses (Cont’d)

EL-187

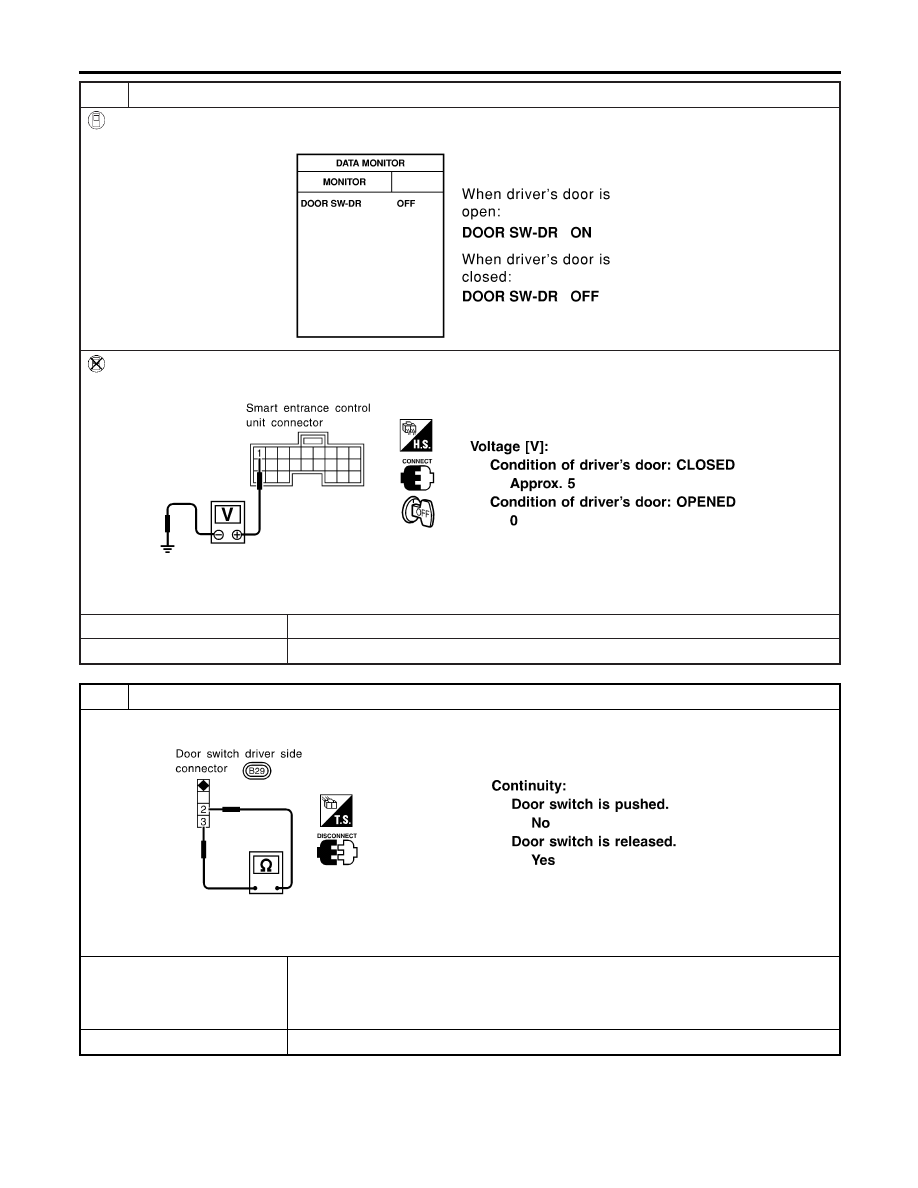

2

CHECK DOOR SWITCH INPUT SIGNAL

With CONSULT-II

Check driver door switch signal (“DOOR SW-DR”) in “DATA MONITOR” mode with CONSULT-II.

SEL319W

Without CONSULT-II

Check voltage between smart entrance control unit terminal 1 (M143, SB) and ground.

SEL996X

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

3

CHECK DRIVER SIDE DOOR SWITCH

Check continuity between terminals 2 and 3.

SEL325W

OK or NG

OK

©

Check the following.

I

Driver side door switch ground circuit and condition

I

Harness for open or short between smart entrance control unit and driver side door
switch

NG

©

Replace driver side door switch.
