Infiniti I30 (A33). Manual - part 342

Schematic

NHEL0199

MEL386M

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

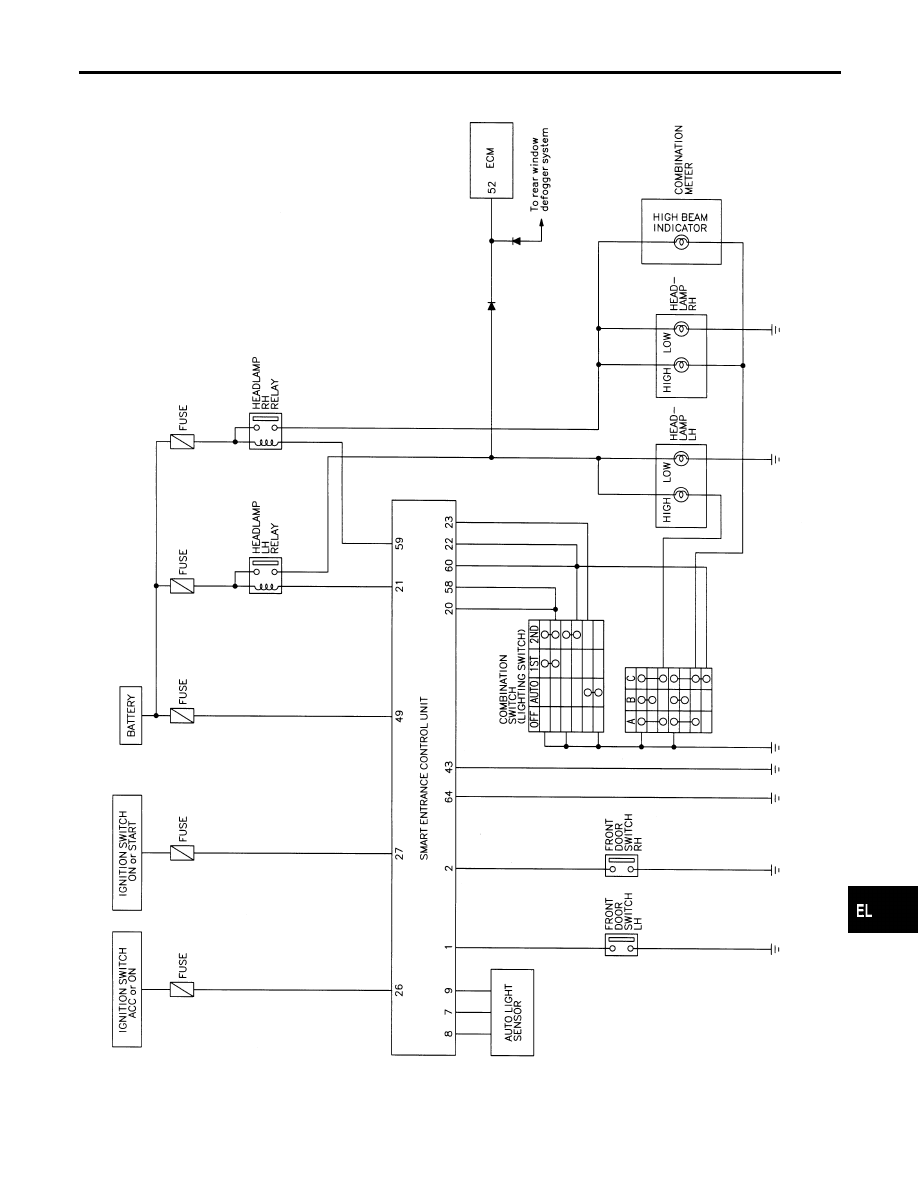

HEADLAMP (FOR USA) — CONVENTIONAL TYPE —

Schematic

EL-37

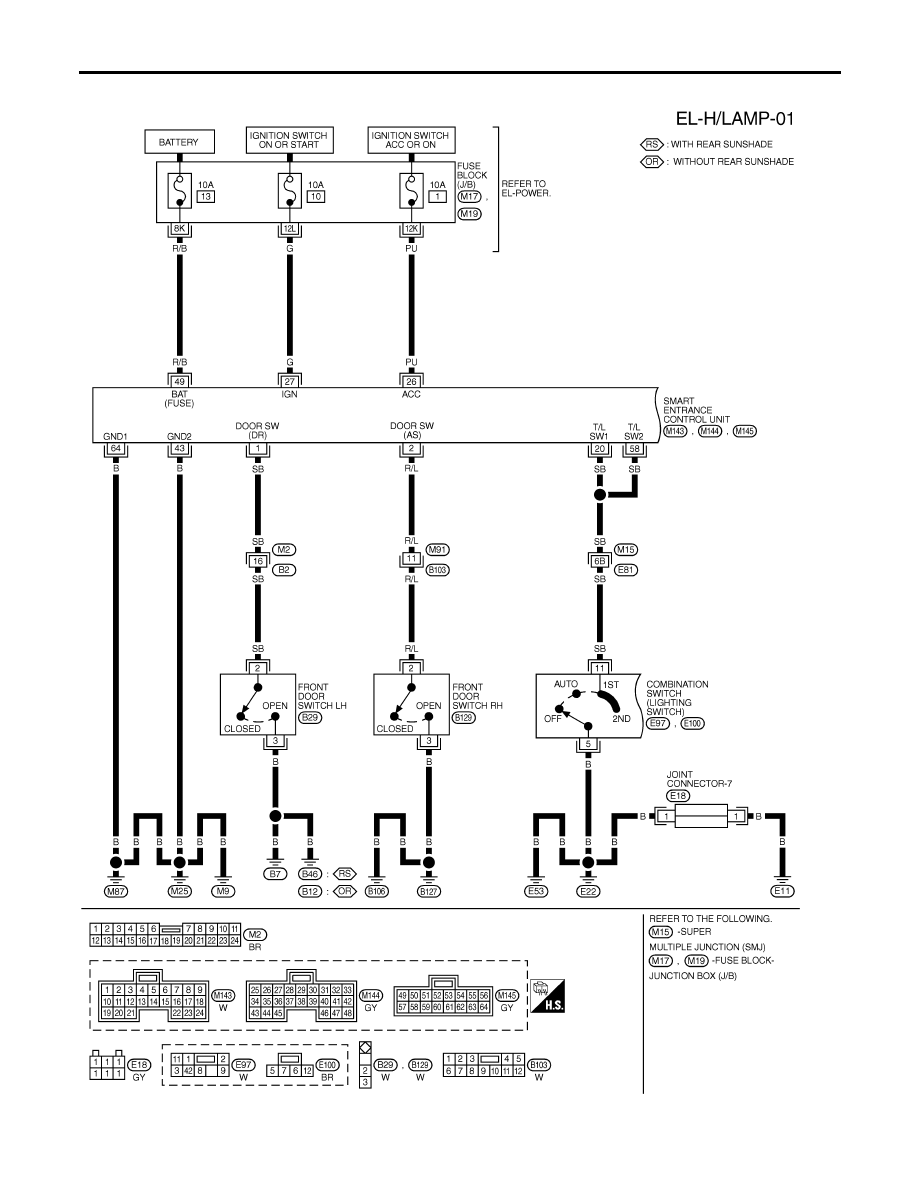

Wiring Diagram — H/LAMP —

NHEL0013

MEL387M

HEADLAMP (FOR USA) — CONVENTIONAL TYPE —

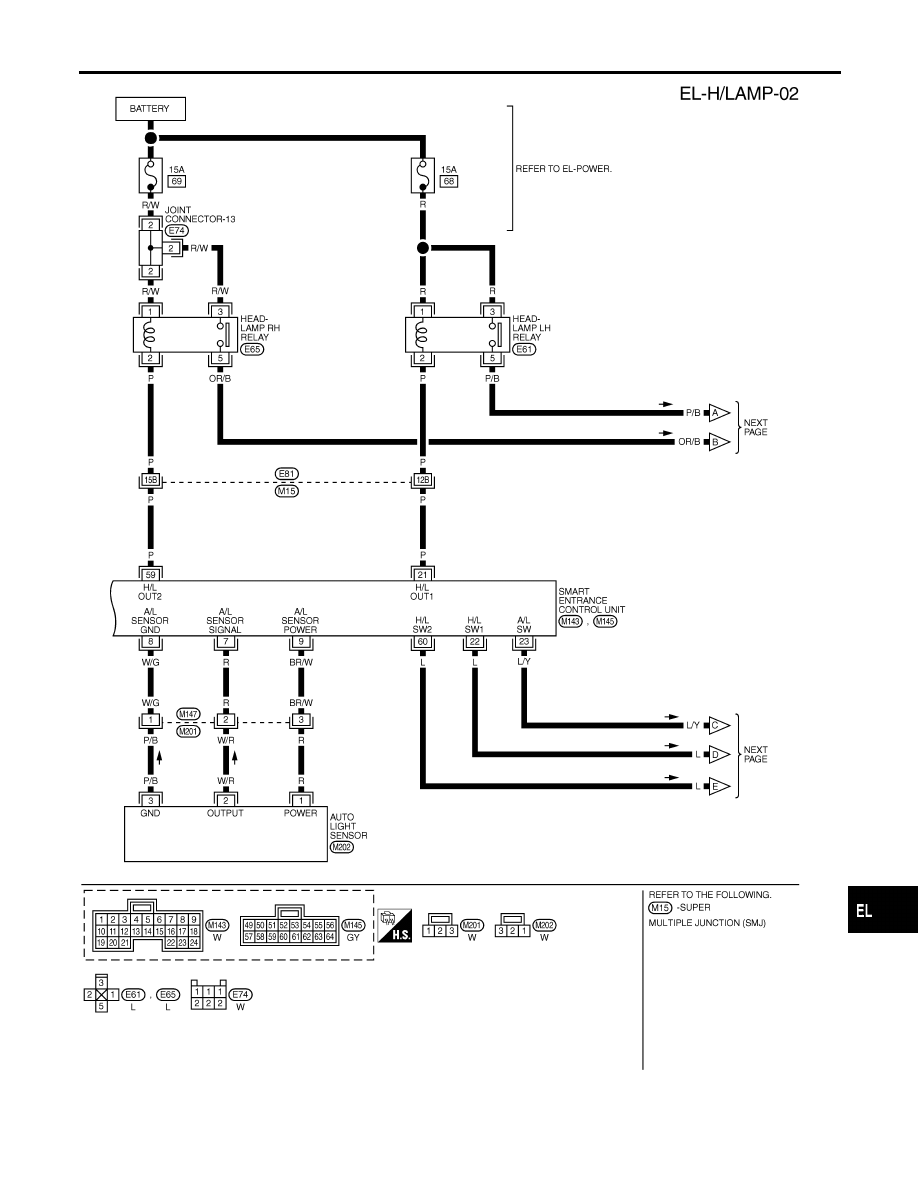

Wiring Diagram — H/LAMP —

EL-38

MEL388M

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

HEADLAMP (FOR USA) — CONVENTIONAL TYPE —

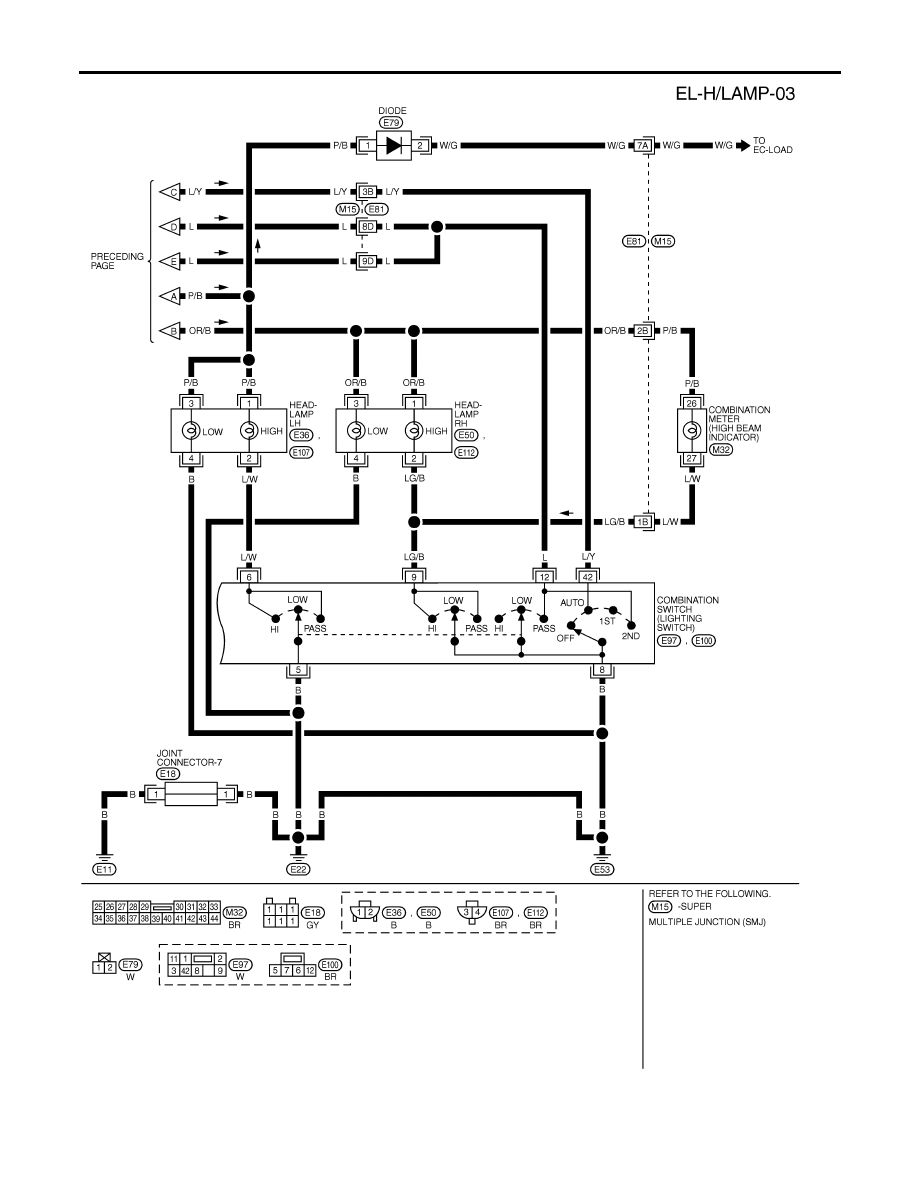

Wiring Diagram — H/LAMP — (Cont’d)

EL-39

MEL389M

HEADLAMP (FOR USA) — CONVENTIONAL TYPE —

Wiring Diagram — H/LAMP — (Cont’d)

EL-40
