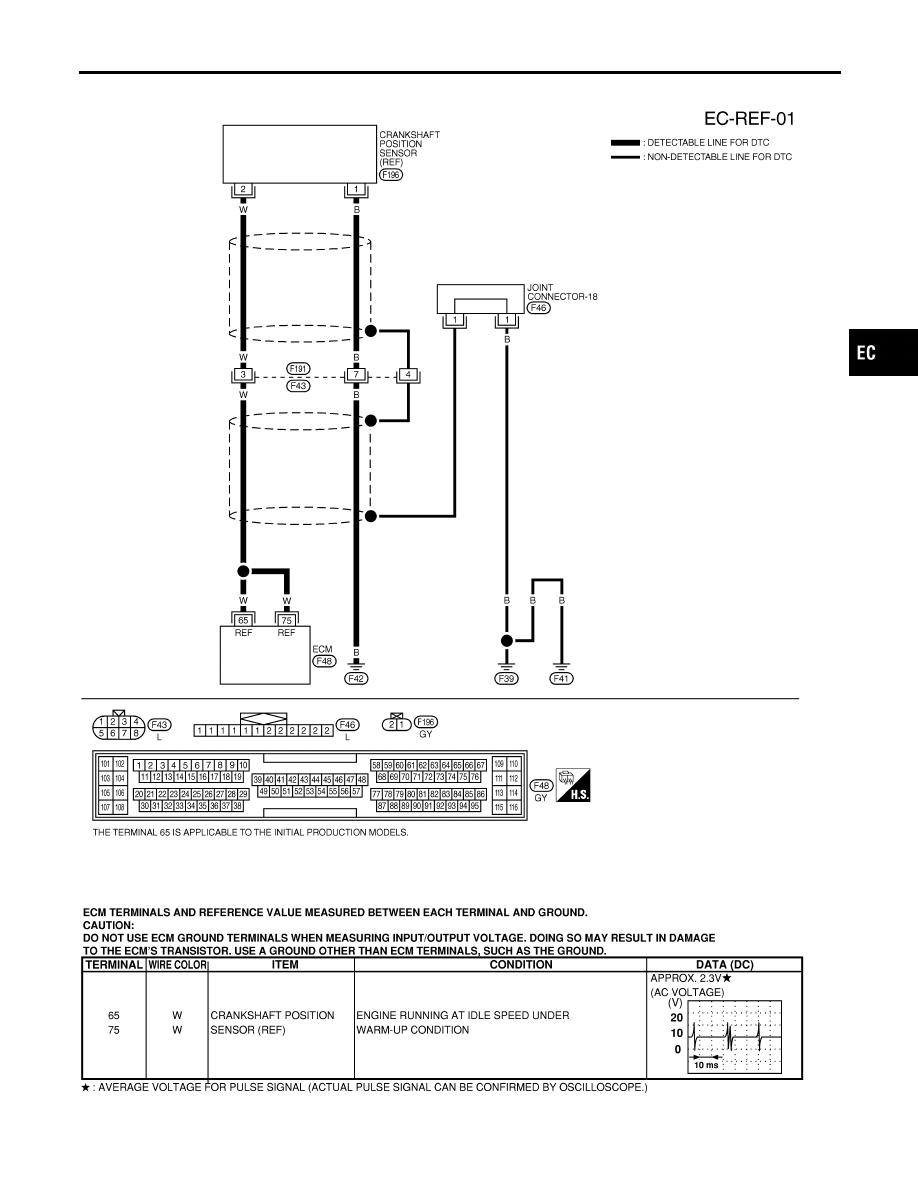

DTC P1335 CRANKSHAFT POSITION SENSOR (CKPS) (REF)

Wiring Diagram

EC-519

Diagnostic Procedure

NHEC0580

1

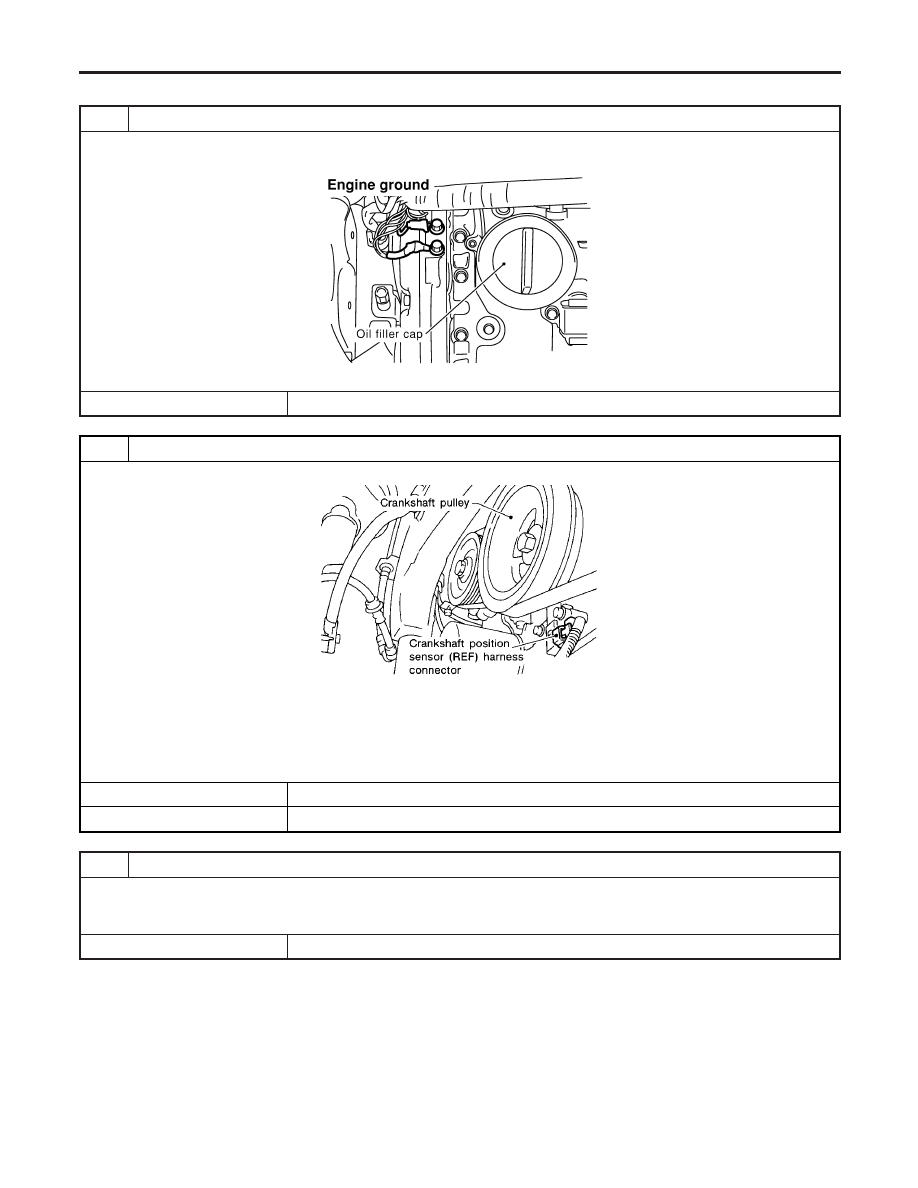

RETIGHTEN GROUND SCREWS

1. Turn ignition switch “OFF”.
2. Loosen and retighten engine ground screws.

SEF255X

©

GO TO 2.

2

CHECK CKPS (REF) INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Disconnect CKPS (REF) harness connector.

SEF591PA

2. Disconnect ECM harness connector.
3. Check harness continuity between ECM terminals 65, 75 and CKPS (REF) terminal 2. Refer to Wiring Diagram.

Continuity should exist.

4. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

3

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors F43, F191

I

Harness for open or short between crankshaft position sensor (REF) and ECM

©

Repair open circuit or short to ground or short to power in harness or connectors.

DTC P1335 CRANKSHAFT POSITION SENSOR (CKPS) (REF)

Diagnostic Procedure

EC-520

4

CHECK CKPS (REF) GROUND CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch “OFF”.
2. Check harness continuity between CKPS (REF) terminal 1 and engine ground.

Continuity should exist.

3. Also check harness for short to power.

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

5

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors F43, F191

I

Harness for open or short between crankshaft position sensor (REF) and engine ground

©

Repair open circuit or short to power in harness or connector.

6

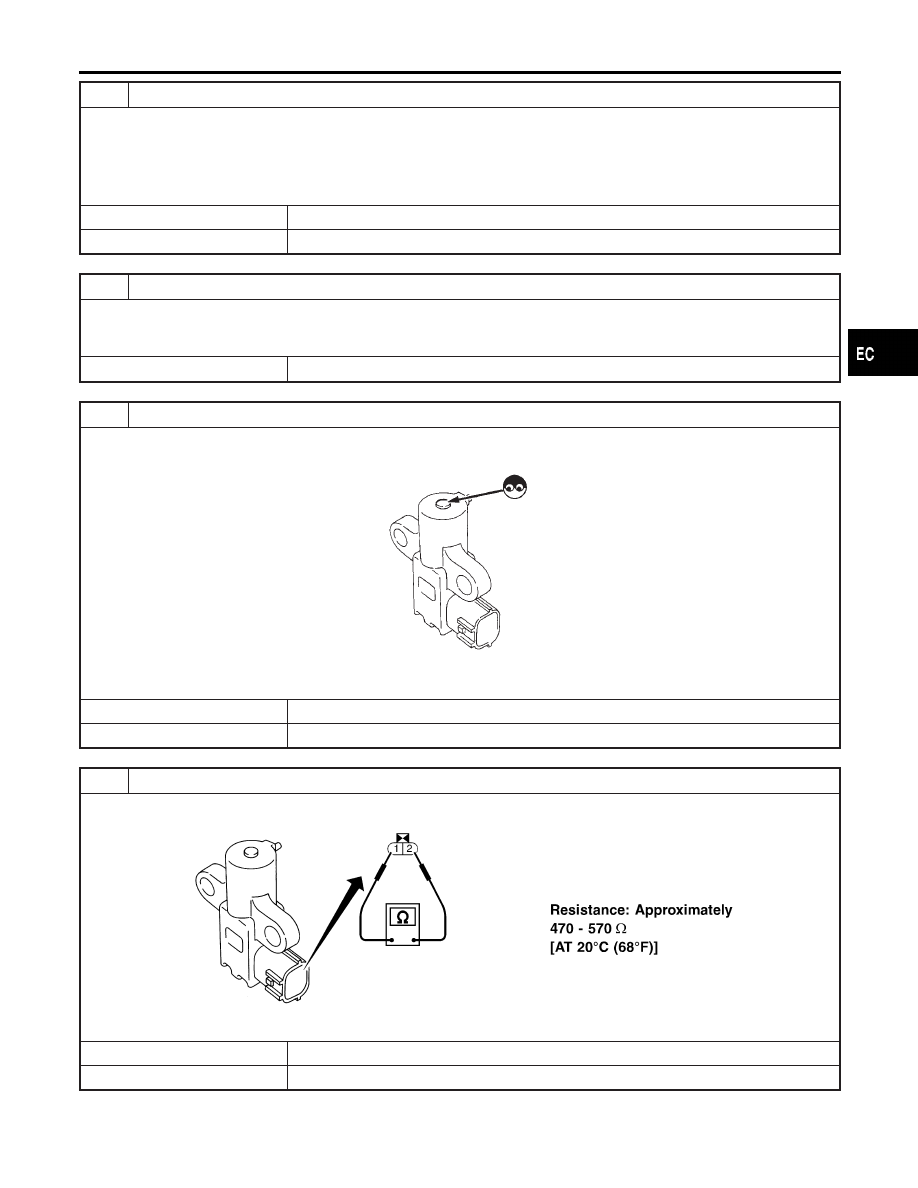

CHECK CKPS (REF)-I

1. Loosen the fixing bolts and remove the CKPS (REF).
2. Visually check the CKPS (REF) for chipping.

SEF585P

OK or NG

OK

©

GO TO 7.

NG

©

Replace crankshaft position sensor (REF).

7

CHECK CKPS (REF)-II

Check resistance between CKPS (REF) terminals 1 and 2.

SEF350X

OK or NG

OK

©

GO TO 8.

NG

©

Replace crankshaft position sensor (REF).

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1335 CRANKSHAFT POSITION SENSOR (CKPS) (REF)

Diagnostic Procedure (Cont’d)

EC-521

8

CHECK CKPS (REF) SHIELD CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch “OFF”.
2. Disconnect harness connectors F43, F191.
3. Check harness continuity between harness connector F43 terminal 4 and engine ground.

Continuity should exist.

4. Also check harness for short to power.

OK or NG

OK

©

GO TO 10.

NG

©

GO TO 9.

9

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors F43, F191

I

Joint connector-18

I

Harness for open or short between harness connector F43 and engine ground

©

Repair open circuit or short to power in harness or connectors.

10

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-144.

©

INSPECTION END

DTC P1335 CRANKSHAFT POSITION SENSOR (CKPS) (REF)

Diagnostic Procedure (Cont’d)

EC-522
