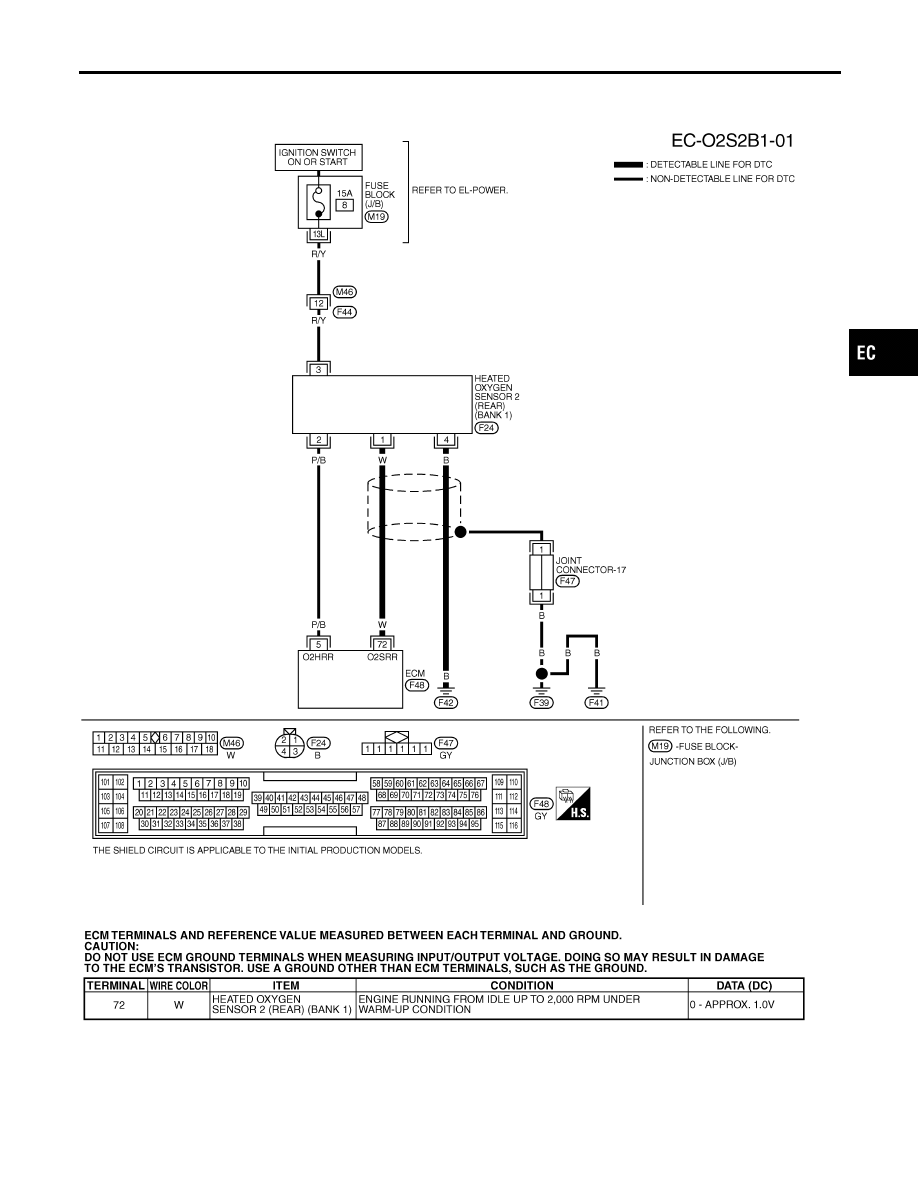

BANK 1

NHEC0160S01

MEC412D

SEF657XD

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0140 (BANK 1), P0160 (BANK 2) HO2S2 (REAR) (HIGH VOLTAGE)

Wiring Diagram

EC-279

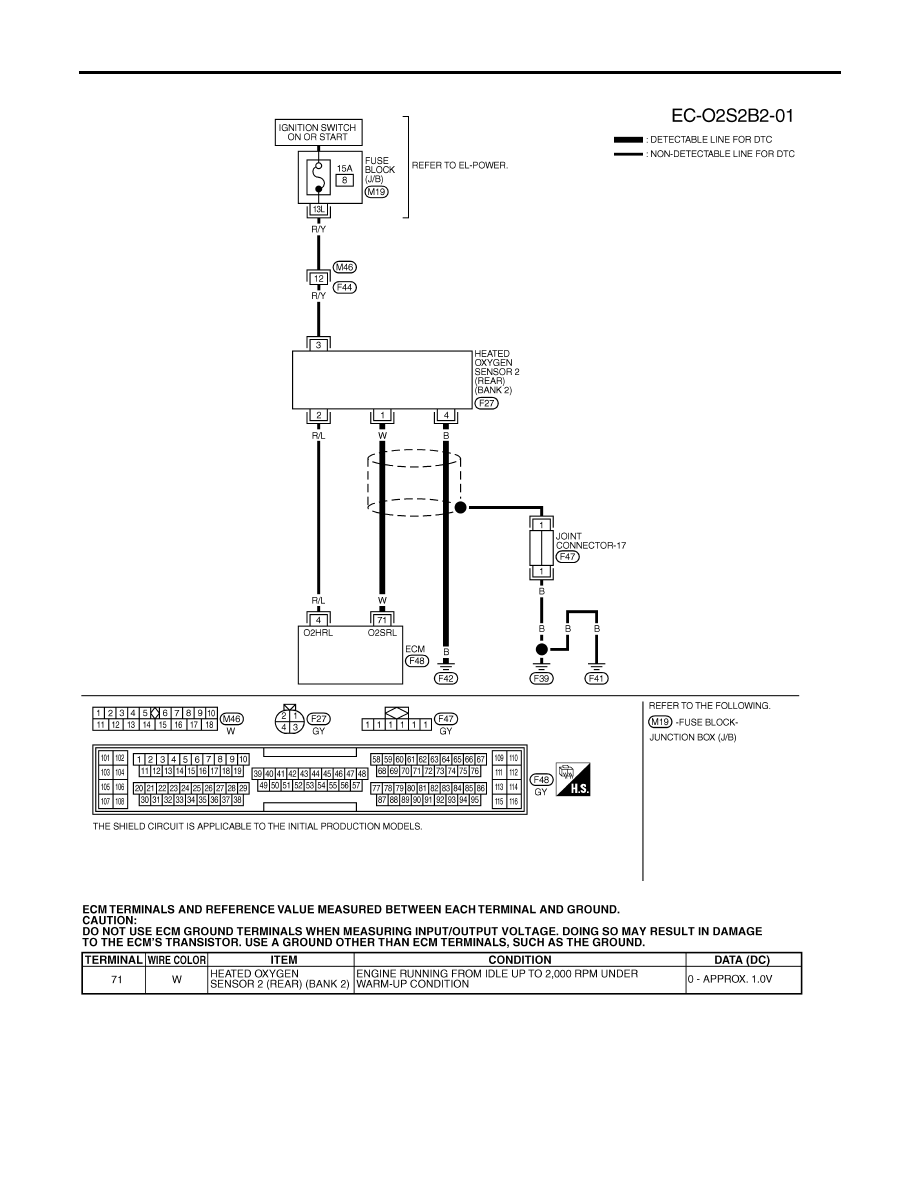

BANK 2

NHEC0160S02

MEC413D

SEF658XD

DTC P0140 (BANK 1), P0160 (BANK 2) HO2S2 (REAR) (HIGH VOLTAGE)

Wiring Diagram (Cont’d)

EC-280

Diagnostic Procedure

NHEC0161

1

INSPECTION START

1. Turn ignition switch “OFF”.
2. Loosen and retighten engine ground screws.

SEF255X

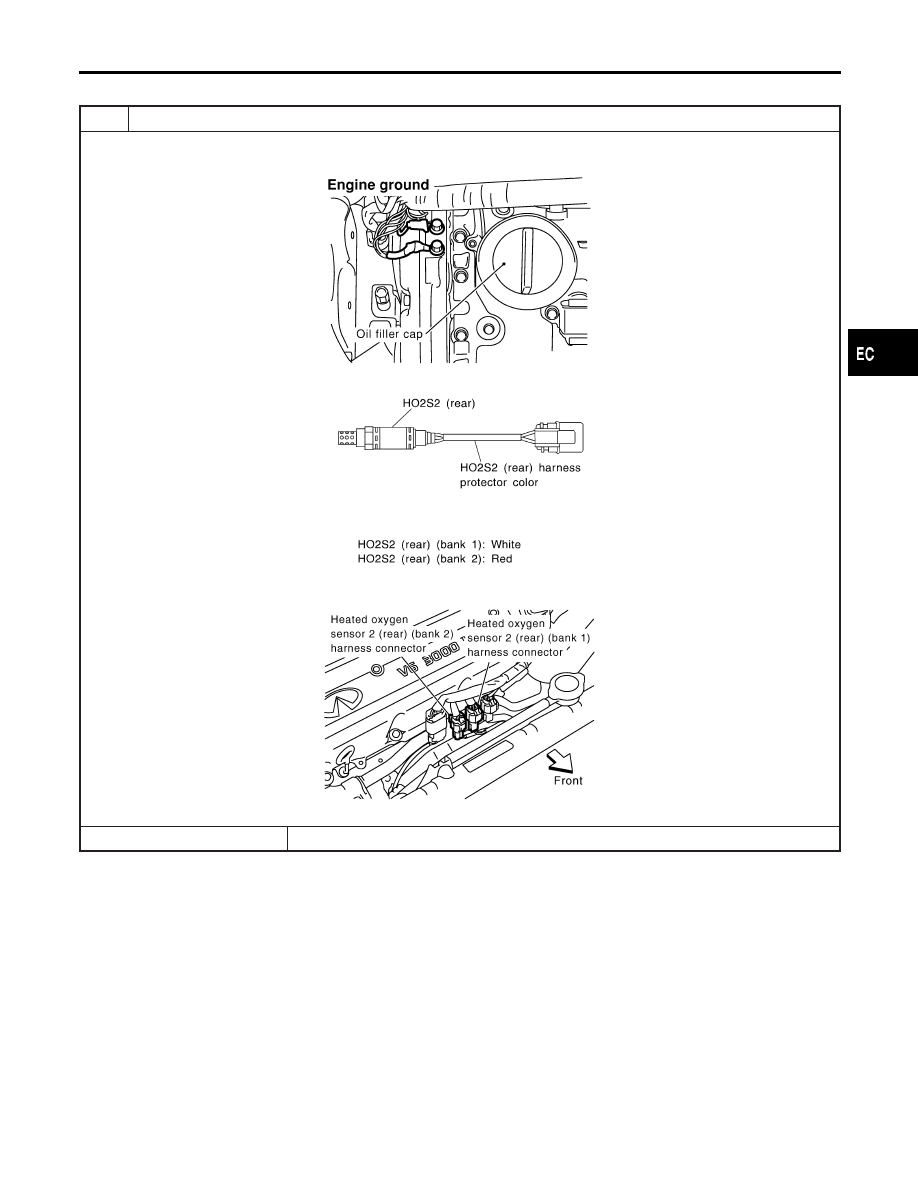

3. Check heated oxygen sensor 2 (rear) harness protector color.

SEC021C

4. Disconnect corresponding heated oxygen sensor 2 (rear) harness connector.

SEF467WB

5. Disconnect ECM harness connector.

©

GO TO 2.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0140 (BANK 1), P0160 (BANK 2) HO2S2 (REAR) (HIGH VOLTAGE)

Diagnostic Procedure

EC-281

2

CHECK HO2S2 (REAR) INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

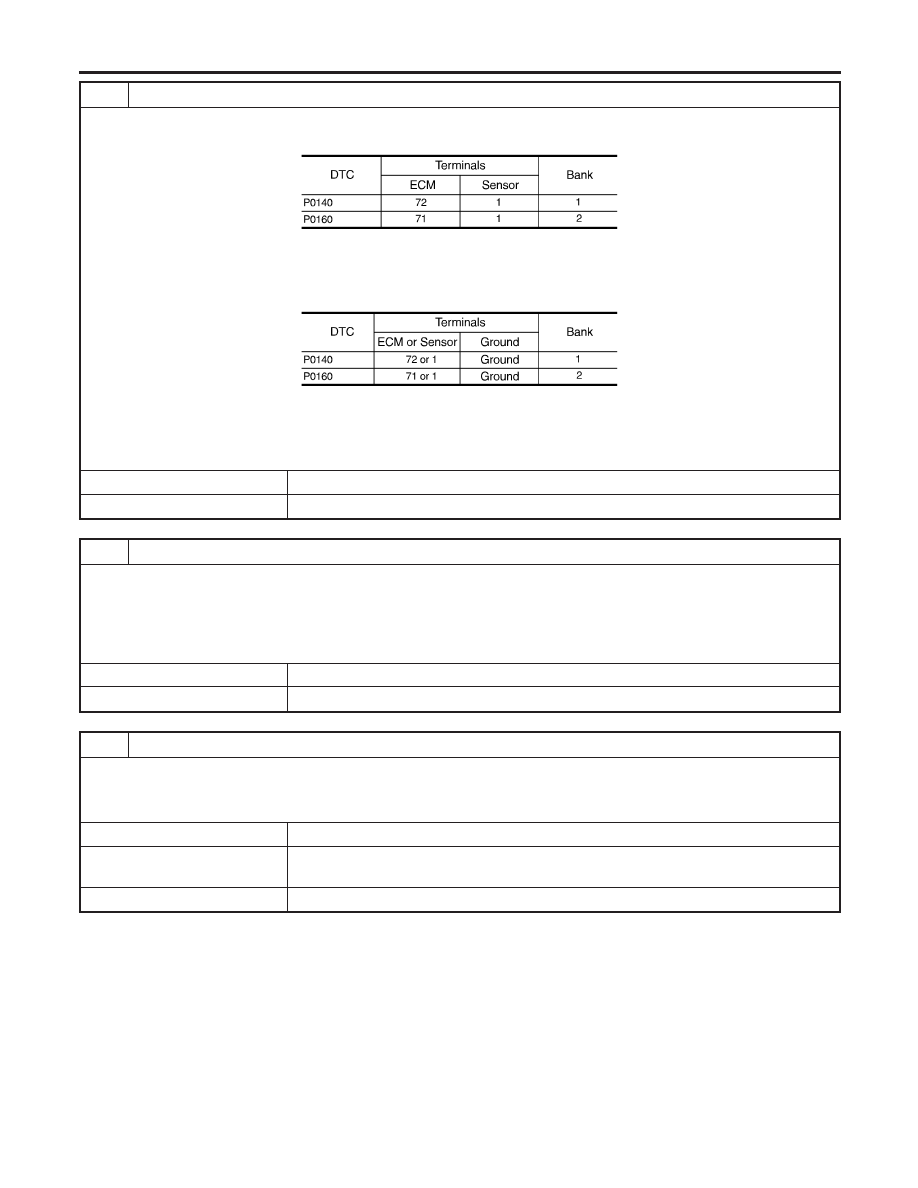

1. Check harness continuity between ECM terminal and HO2S2 (rear) terminal as follows.

Refer to Wiring Diagram.

MTBL0606

Continuity should exist.

2. Check harness continuity between ECM terminal or HO2S2 (rear) terminal and ground as follows.

Refer to Wiring Diagram.

MTBL0607

Continuity should not exist.

3. Also check harness for short to power.

OK or NG

OK

©

GO TO 3.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

3

CHECK HO2S2 (REAR) GROUND CIRCUIT FOR OPEN AND SHORT

1. Check harness continuity between HO2S2 (rear) terminal 4 and engine ground.

Refer to Wiring Diagram.

Continuity should exist.

2. Also check harness for short to power.

OK or NG

OK

©

GO TO 4.

NG

©

Repair open circuit or short to power in harness or connectors.

4

CHECK HO2S2 (REAR) CONNECTORS FOR WATER

Check heated oxygen sensor 2 (rear) connector and harness connector for water.

Water should not exist.

OK or NG

OK (With CONSULT-II)

©

GO TO 5.

OK (Without CONSULT-
II)

©

GO TO 6.

NG

©

Repair or replace harness or connectors.

DTC P0140 (BANK 1), P0160 (BANK 2) HO2S2 (REAR) (HIGH VOLTAGE)

Diagnostic Procedure (Cont’d)

EC-282
