PROCEDURE FOR MALFUNCTION C

NHEC0078S03

CAUTION:

Always drive vehicle at a safe speed.

With CONSULT-II

NHEC0078S0301

1)

Start engine and warm it up to normal operating temperature.

2)

Turn ignition switch “OFF” and wait at least 10 seconds.

3)

Turn ignition switch “ON”.

4)

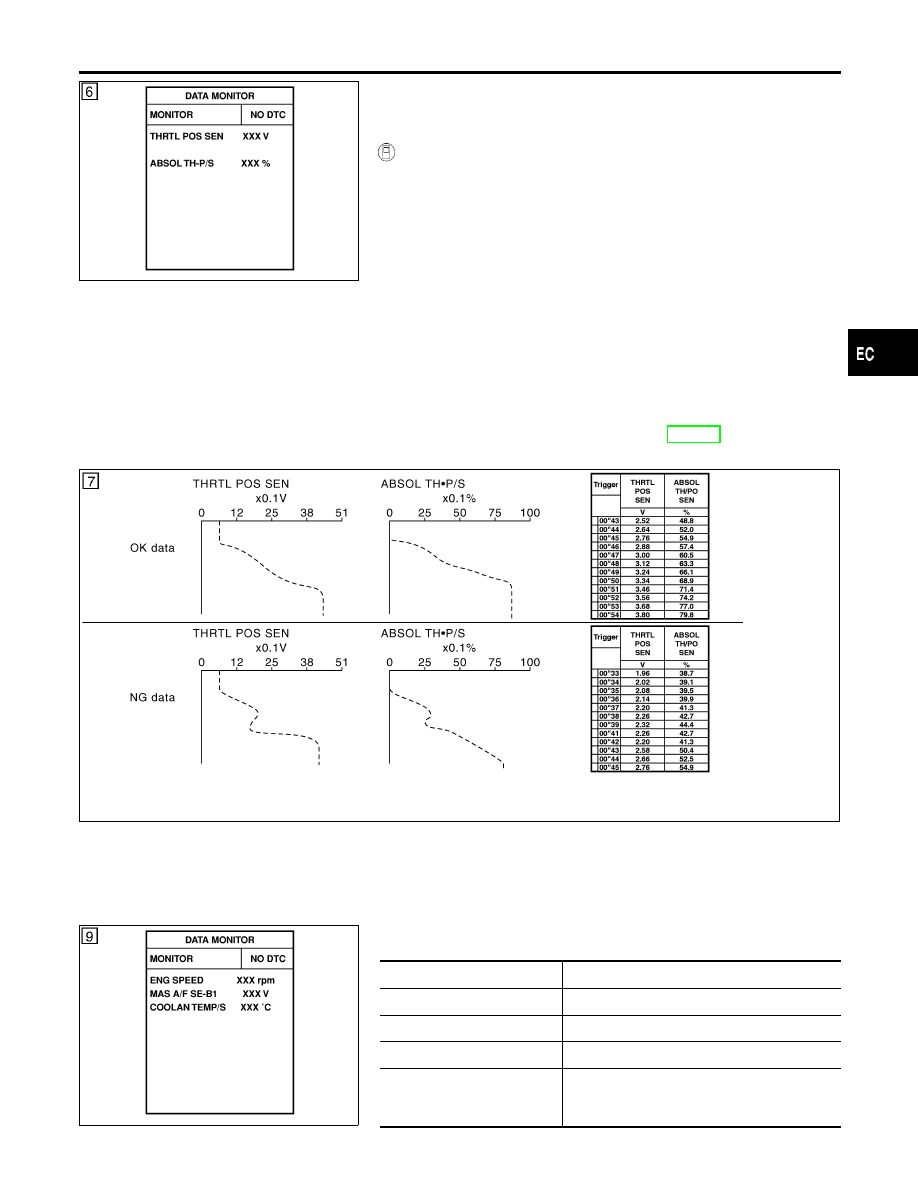

Select “MANU TRIG” in “DATA MONITOR” mode with CON-
SULT-II.

5)

Select “THRTL POS SEN” and “ABSOL TH·P/S” in “DATA
MONITOR” mode with CONSULT-II.

6)

Press RECORD on CONSULT-II SCREEN at the same time
accelerator pedal is depressed.

7)

Print out the recorded graph and check the following:

I

The voltage rise is linear in response to accelerator pedal
depression.

I

The voltage when accelerator pedal is fully depressed is
approximately 4V.
If NG, go to “Diagnostic Procedure”, EC-182.
If OK, go to following step.

SEF245YB

8)

Select “AUTO TRIG” in “DATA MONITOR” mode with CON-
SULT-II.

SEF178Y

9)

Maintain the following conditions for at least 10 consecutive
seconds.

ENG SPEED

More than 2,000 rpm

MAS AIR/FL SE

More than 3.2V

COOLAN TEMP/S

More than 70°C (158°F)

Selector lever

Suitable position

Driving location

Driving vehicle uphill (Increased engine load)
will help maintain the driving conditions
required for this test.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0120 THROTTLE POSITION SENSOR

DTC Confirmation Procedure (Cont’d)

EC-179

10) If 1st trip DTC is detected, go to “Diagnostic Procedure”,

EC-182.

SEF305X

With GST

NHEC0078S0302

1)

Start engine and warm it up to normal operating temperature.

2)

Maintain the following conditions for at least 10 consecutive
seconds.

Gear position

Suitable position

Engine speed

More than 2,000 rpm

Engine coolant temperature

More than 70°C (158°F)

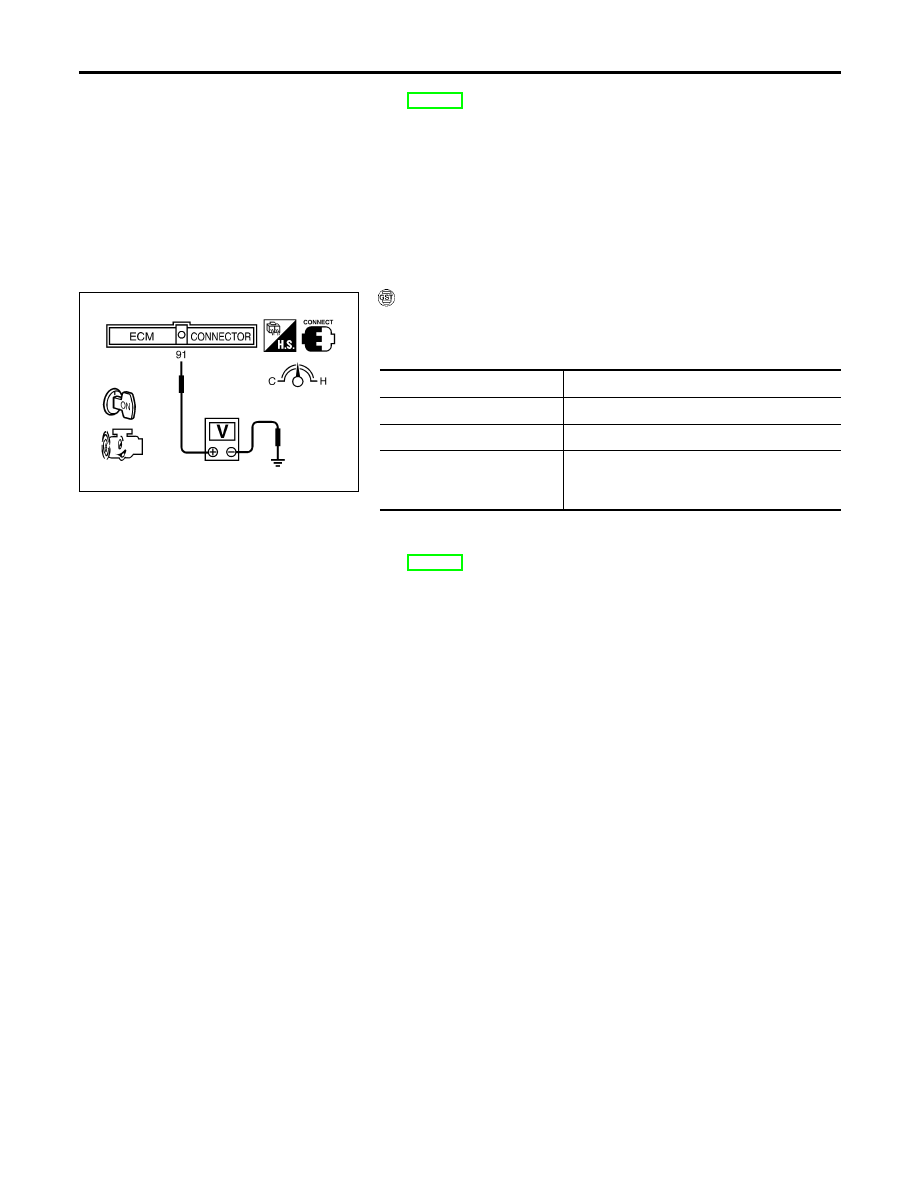

Voltage between ECM termi-
nal 91 (Mass air flow sensor
signal) and ground

More than 3.2V

3)

Select “MODE 7” with GST.

4)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-182.

DTC P0120 THROTTLE POSITION SENSOR

DTC Confirmation Procedure (Cont’d)

EC-180

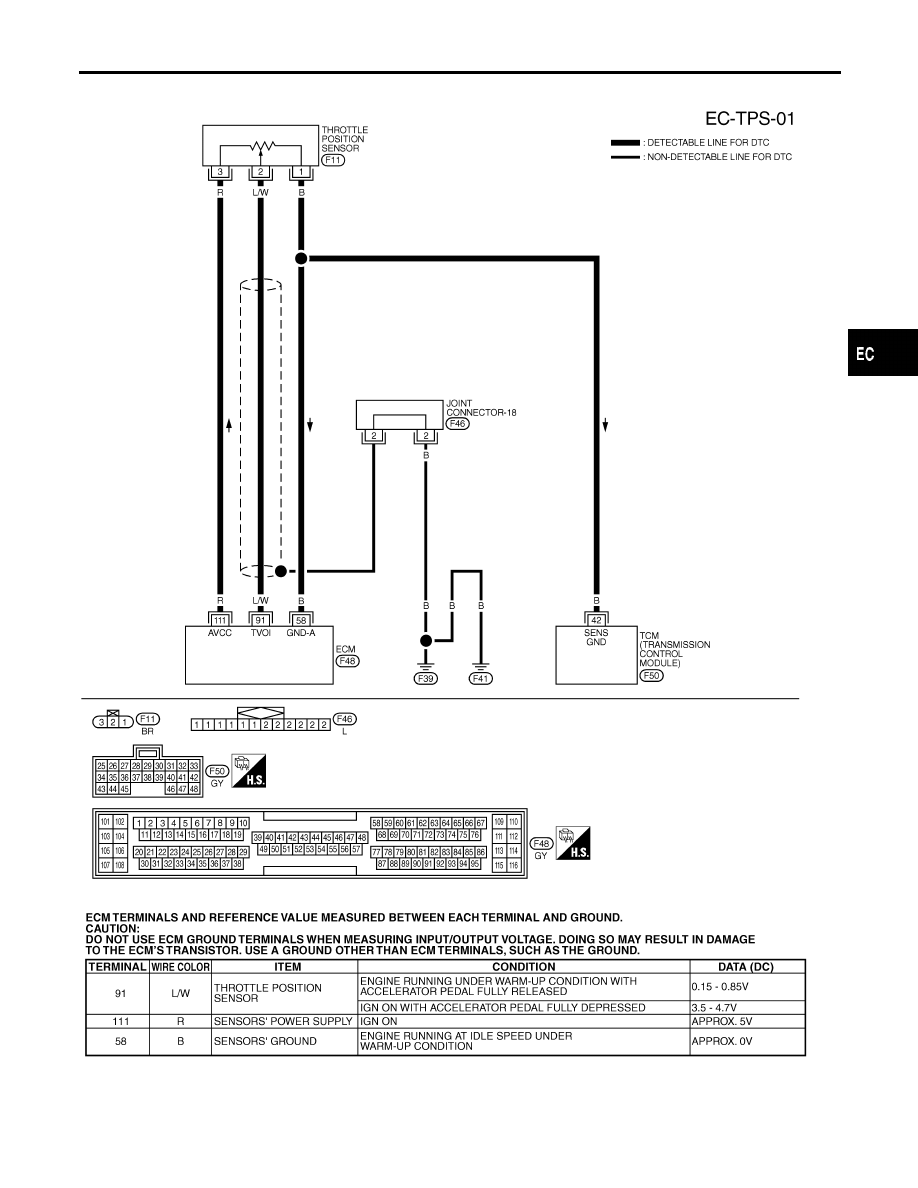

Wiring Diagram

NHEC0079

MEC803C

SEF652XB

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0120 THROTTLE POSITION SENSOR

Wiring Diagram

EC-181

Diagnostic Procedure

NHEC0080

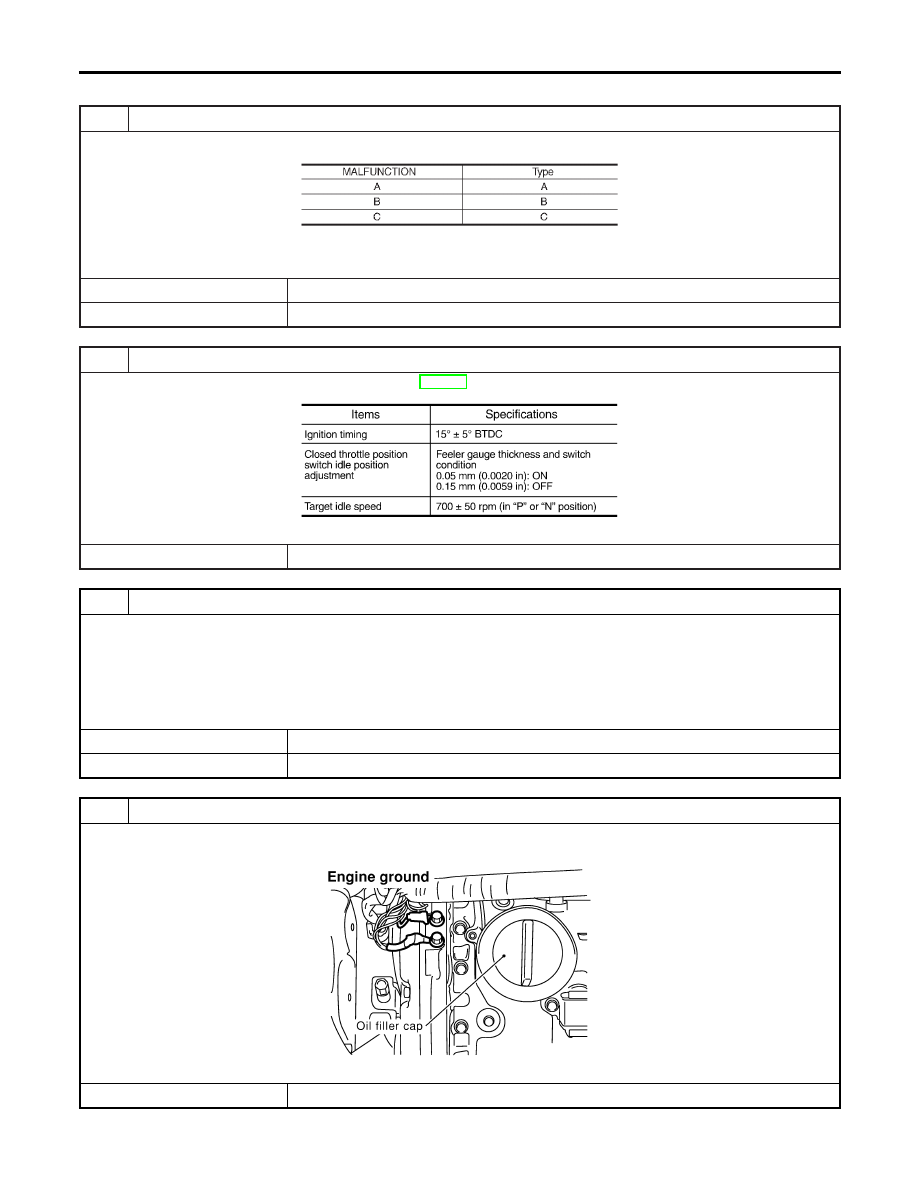

1

INSPECTION START

Which malfunction A, B or C is duplicated?

MTBL0066

Type A, B or C

Type A or B

©

GO TO 4.

Type C

©

GO TO 2.

2

ADJUST THROTTLE POSITION SENSOR

Check the following items. Refer to “Basic Inspection”, EC-109.

MTBL0595

©

GO TO 3.

3

CHECK INTAKE SYSTEM.

1. Turn ignition switch “OFF”.
2. Check the following for connection.

I

Air duct

I

Vacuum hoses

I

Intake air passage between air duct to intake manifold collector

OK or NG

OK

©

GO TO 4.

NG

©

Reconnect the parts.

4

RETIGHTEN GROUND SCREWS

1. Turn ignition switch “OFF”.
2. Loosen and retighten engine ground screws.

SEF255X

©

GO TO 5.
