2

CHECK CONNECTOR

1. Disconnect ABS actuator and electric unit connector. Check terminals for damage or loose connections. Then recon-

nect connector.

2. Carry out self-diagnosis again.

Does warning lamp activate again?

Yes

©

GO TO 3.

No

©

INSPECTION END

3

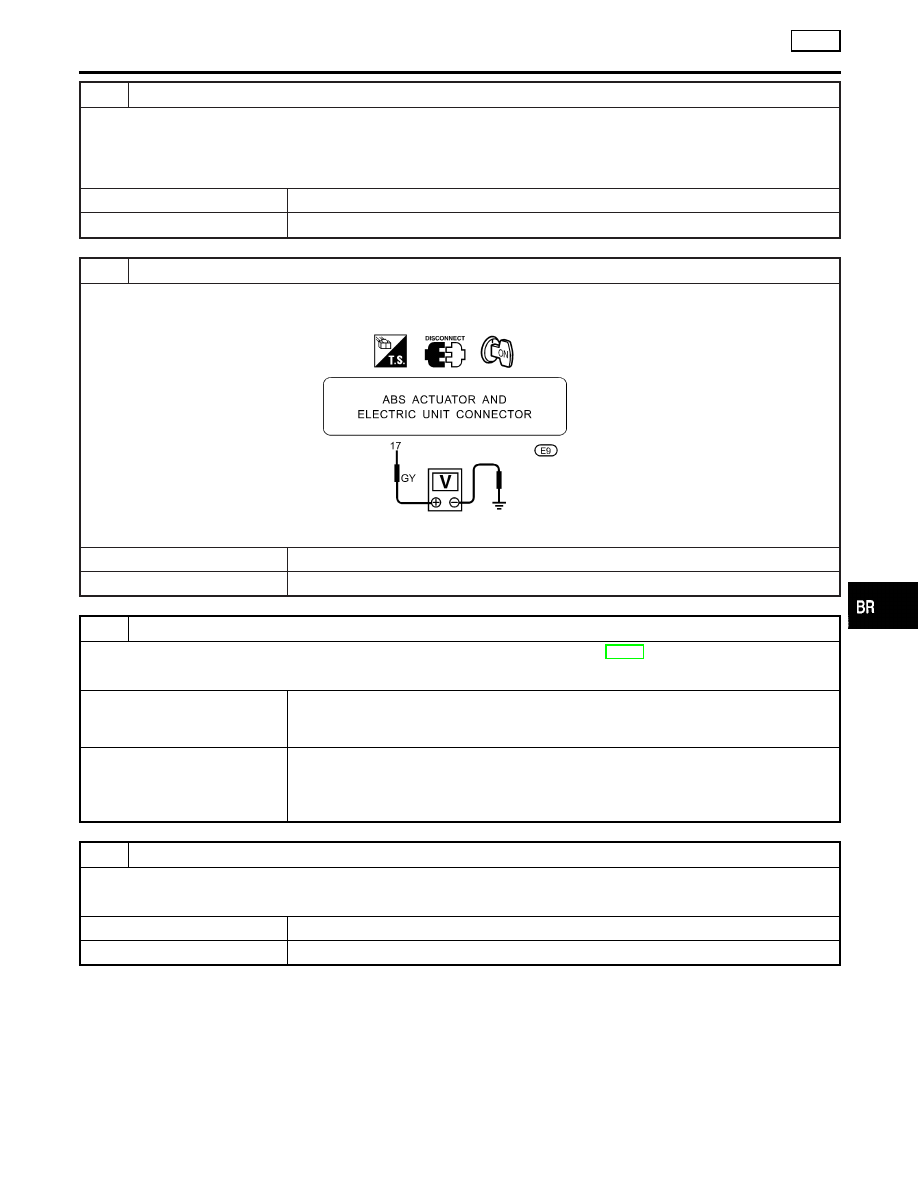

CHECK ABS ACTUATOR AND ELECTRIC UNIT POWER SUPPLY CIRCUIT

1. Disconnect ABS actuator and electric unit connector.
2. Check voltage between ABS actuator and electric unit connector terminal 17 and ground.

SBR596E

Does battery voltage exist when ignition switch is turned ON?

Yes

©

GO TO 4.

No

©

GO TO 5.

4

CHECK ABS ACTUATOR AND ELECTRIC UNIT GROUND

Refer to ABS ACTUATOR AND ELECTRIC UNIT GROUND in Ground Circuit Check, BR-60.

Is ground circuit OK?

OK

©

Check ABS actuator and electric unit pin terminals for damage or the connection of ABS
actuator and electric unit harness connector. Reconnect ABS actuator and electric unit
harness connector. Then retest.

NG

©

Check the following.

I

Harness connector E9

I

Harness for open or short between ABS actuator and electric unit and ground
If NG, repair harness or connectors.

5

CHECK FUSE

Check 10A fuse 31 (Engine control) for control unit. Refer to POWER SUPPLY ROUTING in EL section.

Is fuse OK?

Yes

©

GO TO 6.

No

©

Replace fuse.

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

Low Voltage (Cont’d)

BR-71

6

CHECK ABS ACTUATOR AND ELECTRIC UNIT POWER SUPPLY CIRCUIT

Check continuity between battery and ABS actuator and electric unit connector terminal 17.

Does continuity exist?

Yes

©

Check battery. Refer to BATTERY in EL section.

No

©

Check the following.

I

Harness connector E9

I

Harness for open or short between ABS actuator and electric unit and fuse
If NG, repair harness or connectors.

Control Unit

NHBR0119

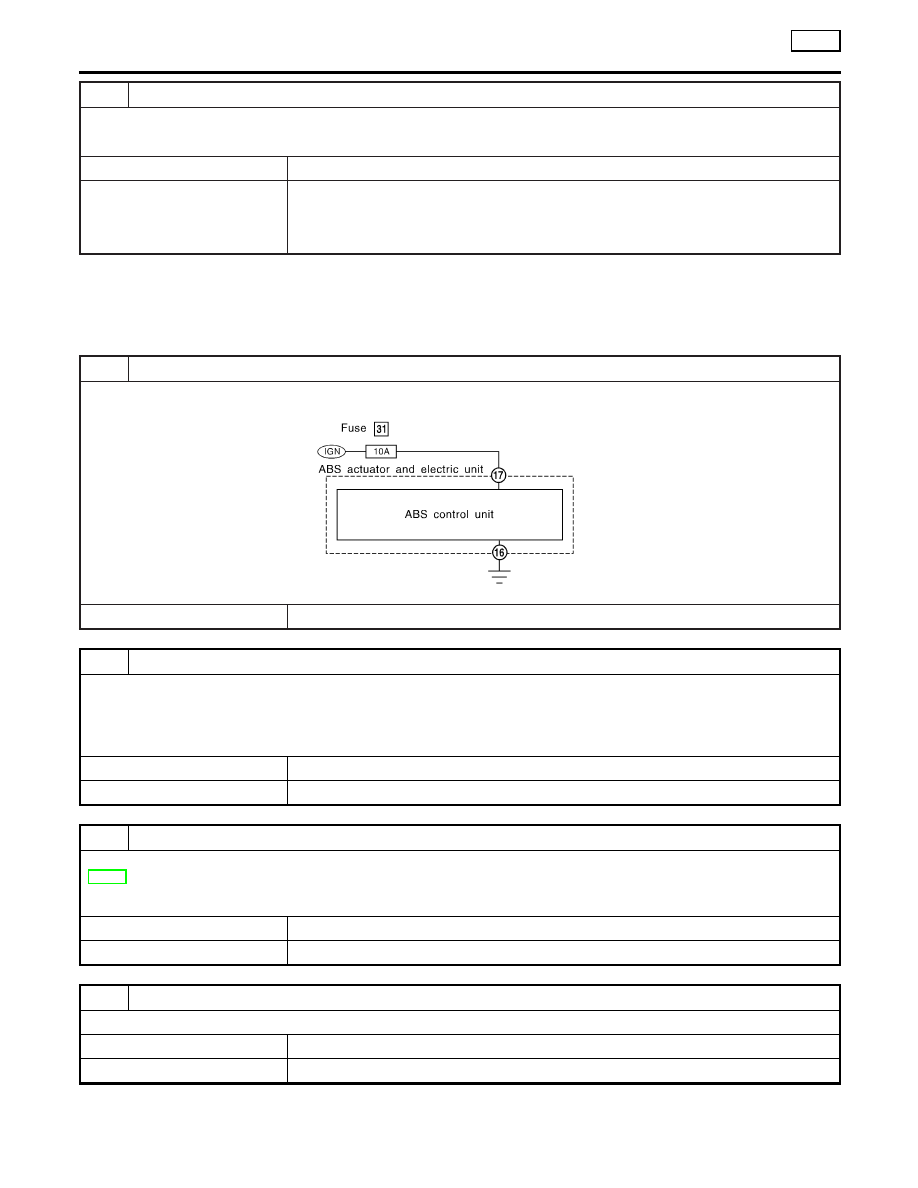

DIAGNOSTIC PROCEDURE

NHBR0119S01

Malfunction code No. 71

1

INSPECTION START

ABS actuator and electric unit power supply and ground circuit inspection

SBR597E

©

GO TO 2.

2

CHECK CONNECTOR

1. Disconnect ABS actuator and electric unit connector.

Check terminals for damage or loose connections. Then reconnect connectors.

2. Carry out self-diagnosis again.

Does warning lamp activate again?

Yes

©

GO TO 3.

No

©

INSPECTION END

3

CHECK ABS ACTUATOR AND ELECTRIC UNIT POWER SUPPLY CIRCUIT

Check voltage. Refer to “3. CHECK ABS ACTUATOR AND ELECTRIC UNIT POWER SUPPLY CIRCUIT” in “Low Voltage”,
BR-70.

Does battery voltage exist when ignition switch is turned ON?

Yes

©

GO TO 4.

No

©

Repair.

4

CHECK WARNING LAMP INDICATION

Does warning lamp indicate code No. 71 again?

Yes

©

Replace ABS actuator and electric unit.

No

©

Inspect the system according to the code No.

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

Low Voltage (Cont’d)

BR-72

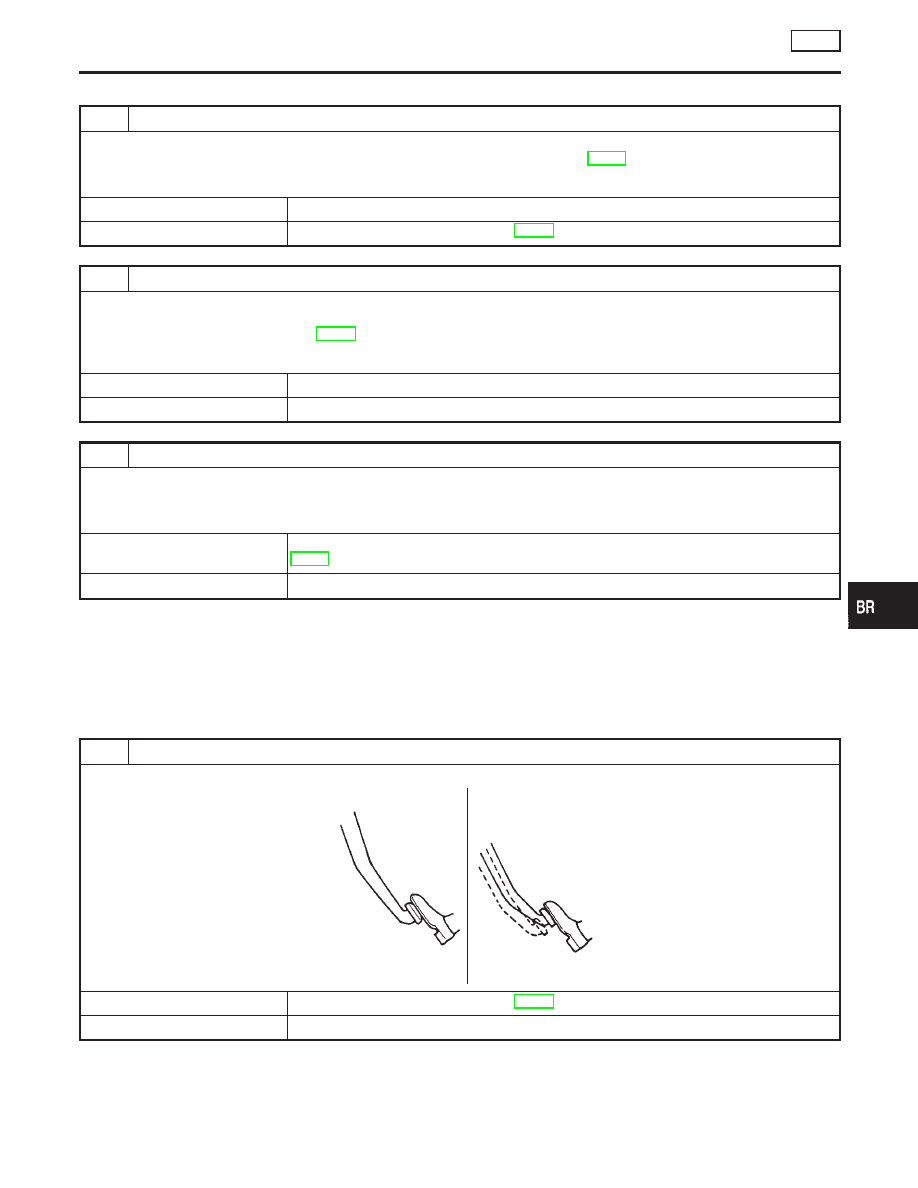

1. ABS Works Frequently

NHBR0120

1

CHECK BRAKE FLUID PRESSURE

Check brake fluid pressure distribution.
Refer to dual proportioning valve inspection in “DUAL PROPORTIONING VALVE”, BR-12.

Is brake fluid pressure distribution normal?

Yes

©

GO TO 2.

No

©

Perform Preliminary Check. Refer to BR-57.

2

CHECK WHEEL SENSOR

1. Check wheel sensor connector for terminal damage or loose connections.
2. Perform wheel sensor mechanical check.

Refer to “Wheel Sensor or Rotor”, BR-62.

Are wheel sensors functioning properly?

Yes

©

GO TO 3.

No

©

Repair.

3

CHECK FRONT AXLE

Check front and rear axles for excessive looseness. Refer to AX section, “Front Wheel Bearing”, “ON-VEHICLE SERVICE”
and “Rear Wheel Bearing”, “ON-VEHICLE SERVICE”.

Is front axle installed properly?

Yes

©

Go to “3. CHECK WARNING LAMP INDICATION” in “2. Unexpected Pedal Action”,
BR-73.

No

©

Repair.

2. Unexpected Pedal Action

NHBR0121

1

CHECK BRAKE PEDAL STROKE

Check brake pedal stroke. Is stroke excessively large?

SBR540A

Yes

©

Perform Preliminary Check. Refer to BR-57.

No

©

GO TO 2.

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

ABS

1. ABS Works Frequently

BR-73

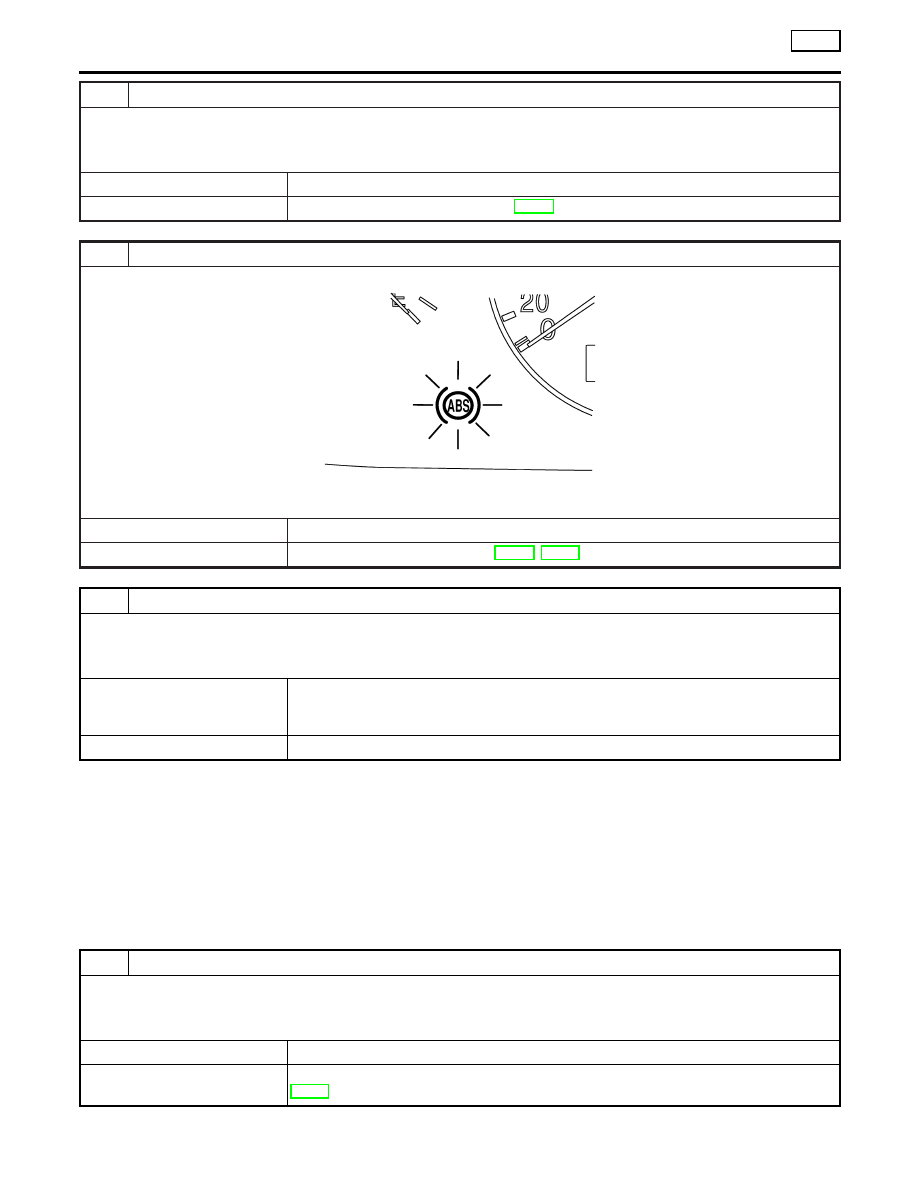

2

CHECK CONNECTOR AND PERFORMANCE

1. Disconnect ABS actuator and electric unit connector.
2. Check whether brake is effective.

OK or NG

Yes

©

GO TO 3.

No

©

Perform Preliminary Check. Refer to BR-57.

3

CHECK WARNING LAMP INDICATION

Ensure warning lamp remains off while driving.

SBR588E

Is warning lamp turned off?

Yes

©

GO TO 4.

No

©

Carry out self-diagnosis. Refer to BR-48, BR-50.

4

CHECK WHEEL SENSOR

1. Check wheel sensor connector for terminal damage or loose connection.
2. Perform wheel sensor mechanical check.

Is wheel sensor mechanism OK?

Yes

©

Check ABS actuator and electric unit pin terminals for damage or the connection of ABS
actuator and electric unit harness connector. Reconnect ABS actuator and electric unit
harness connector. Then retest.

No

©

Repair.

3. Long Stopping Distance

NHBR0122

1

CHECK CONNECTOR AND PERFORMANCE

1. Cancel ABS by disconnecting ABS actuator and electric unit connector.
2. Check whether stopping distance is still long.

OK or NG

OK

©

Perform Preliminary Check and air bleeding.

NG

©

Go to “3. CHECK WARNING LAMP INDICATION” in “2. Unexpected Pedal Action”,
BR-73.

TROUBLE DIAGNOSES FOR SYMPTOMS

ABS

2. Unexpected Pedal Action (Cont’d)

BR-74
