SBR646

SBR868C

8.

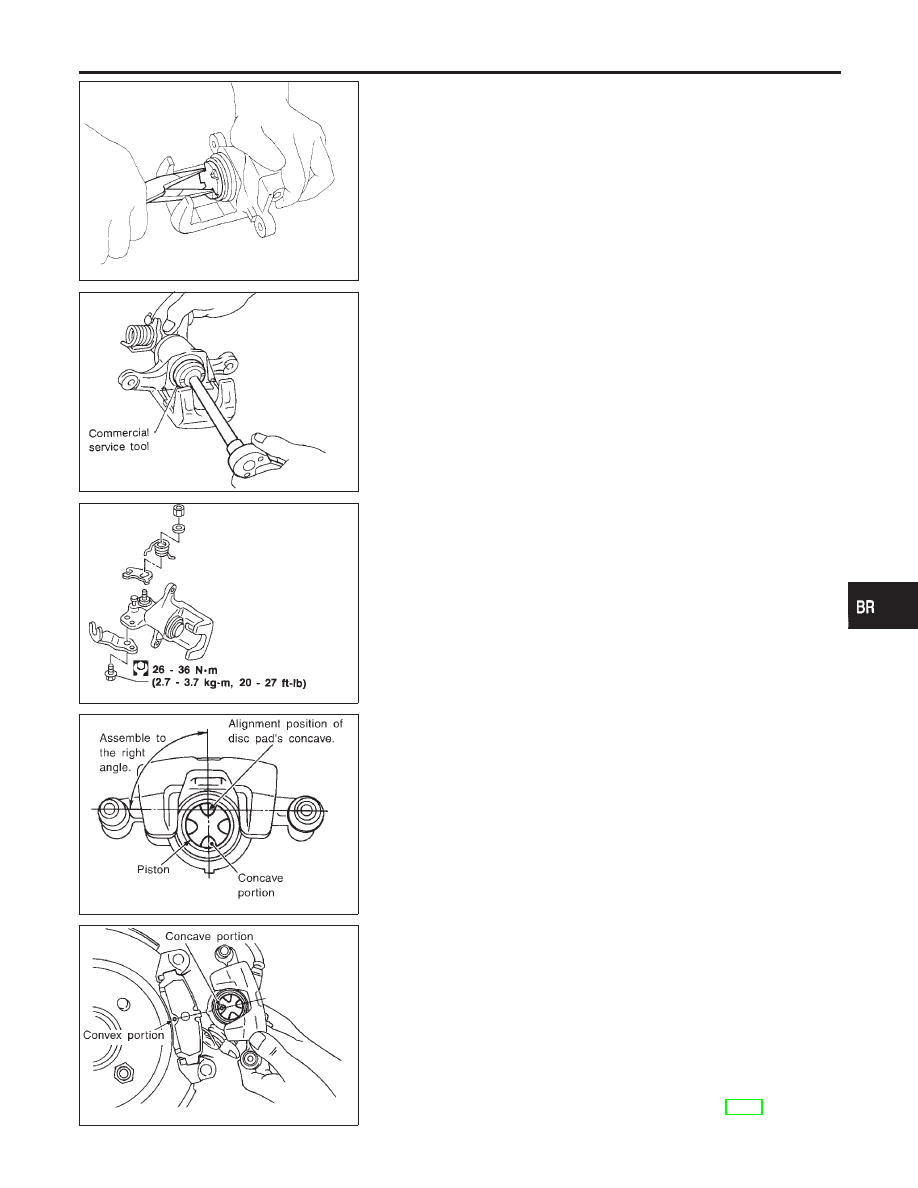

Insert piston seal into groove on cylinder body.

9.

With piston boot fitted to piston, insert piston boot into groove
on cylinder body and fit piston by turning it clockwise with long
nose pilers, or suitable tool.

SBR027D

10. Fit toggle lever, return spring and cable guide.

SBR306E

11. Adjust the piston to the right angle as shown in the figure.

SBR307E

Installation

NHBR0043

CAUTION:

I

Refill with new brake fluid “DOT 3”.

I

Never reuse drained brake fluid.

1.

Install caliper assembly.

I

As shown in the figure, align the piston’s concave to the pad’s
convex, then install the cylinder body to the torque member.

2.

Install brake hose to caliper securely.

3.

Install all parts and secure all bolts.

4.

Bleed air. Refer to “Bleeding Brake System”, BR-9.

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

REAR DISC BRAKE

Assembly (Cont’d)

BR-35

SBR559E

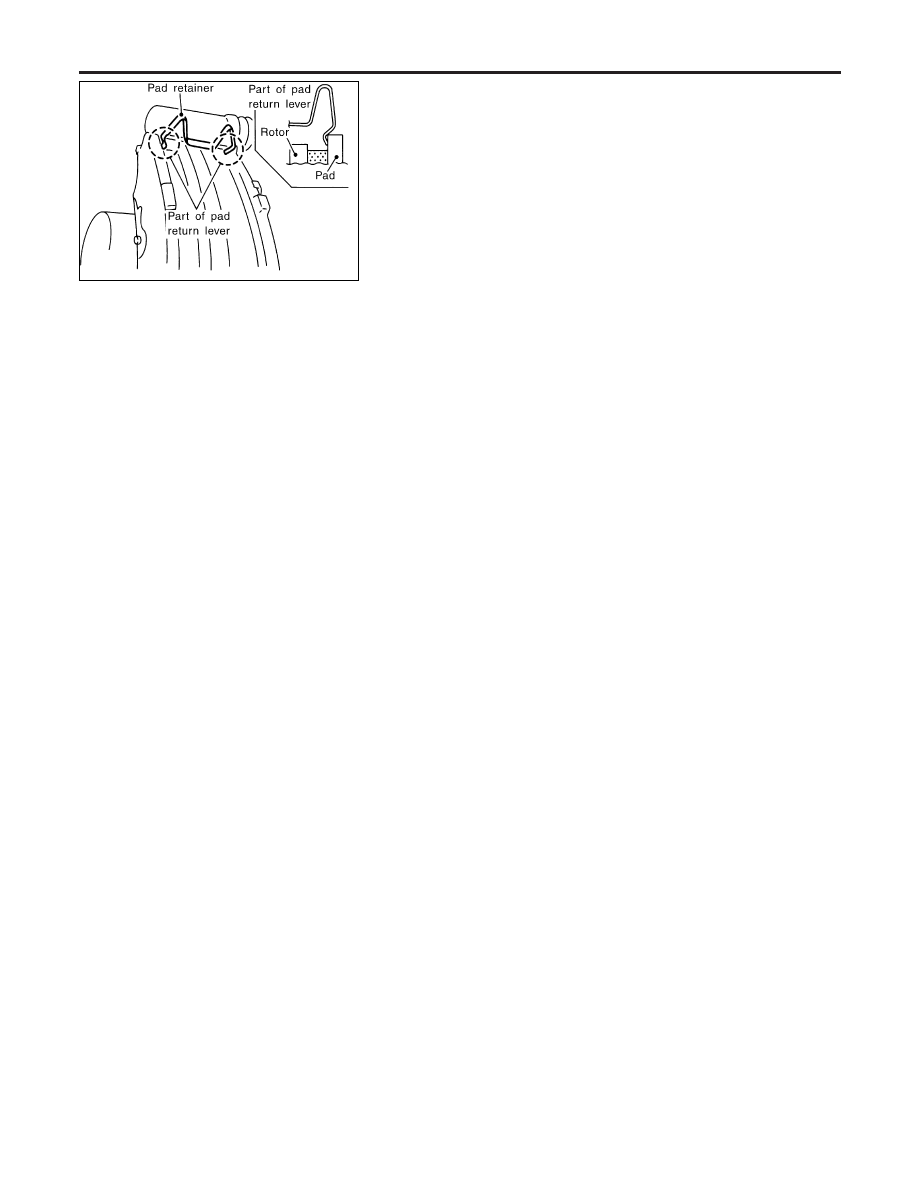

CAUTION:

The pad retainer is built so the pad returns to its original
position. Be careful to install the pad so the pad-return lever
is against the inner side of the pad, as shown in the left fig-
ure.

REAR DISC BRAKE

Installation (Cont’d)

BR-36

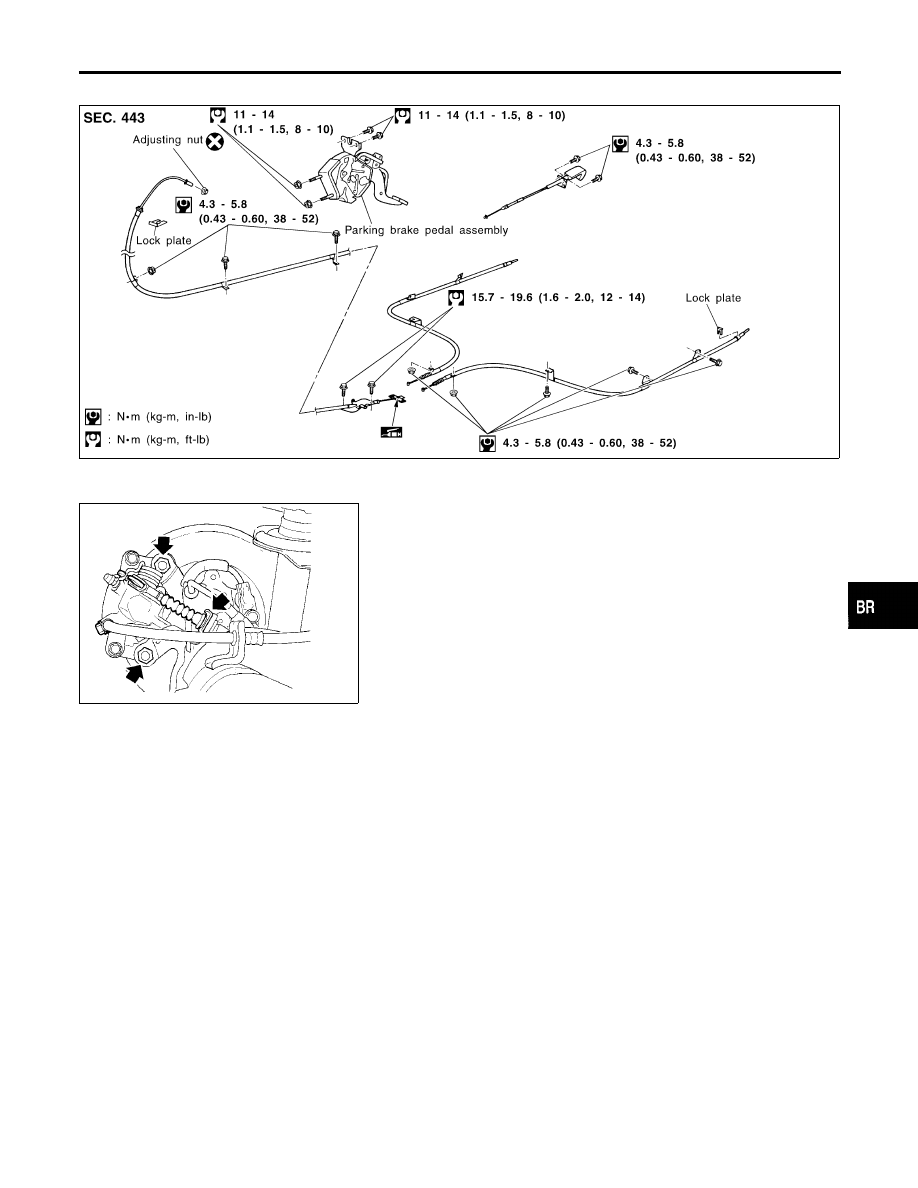

Components

NHBR0044

SBR584E

SBR025D

Removal and Installation

NHBR0045

1.

To remove parking brake cable, first remove center console.

2.

To remove parking brake pedal, remove lower instrument
panel on driver side.

3.

Disconnect warning switch connector.

4.

Remove bolts, slacken off and remove adjusting nut.

5.

Remove lock plate and disconnect cable.

Inspection

NHBR0046

1.

Check parking brake pedal assembly for wear or other dam-
age. Replace if necessary.

2.

Check wires for discontinuity or deterioration. Replace if nec-
essary.

3.

Check warning lamp and switch. Replace if necessary.

4.

Check parts at each connecting portion and, if found deformed
or damaged, replace.

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

PARKING BRAKE CONTROL

Components

BR-37

SBR264B

Adjustment

=NHBR0047

Pay attention to the following points after adjustment.
1)

There is no drag when control lever is being released.

2)

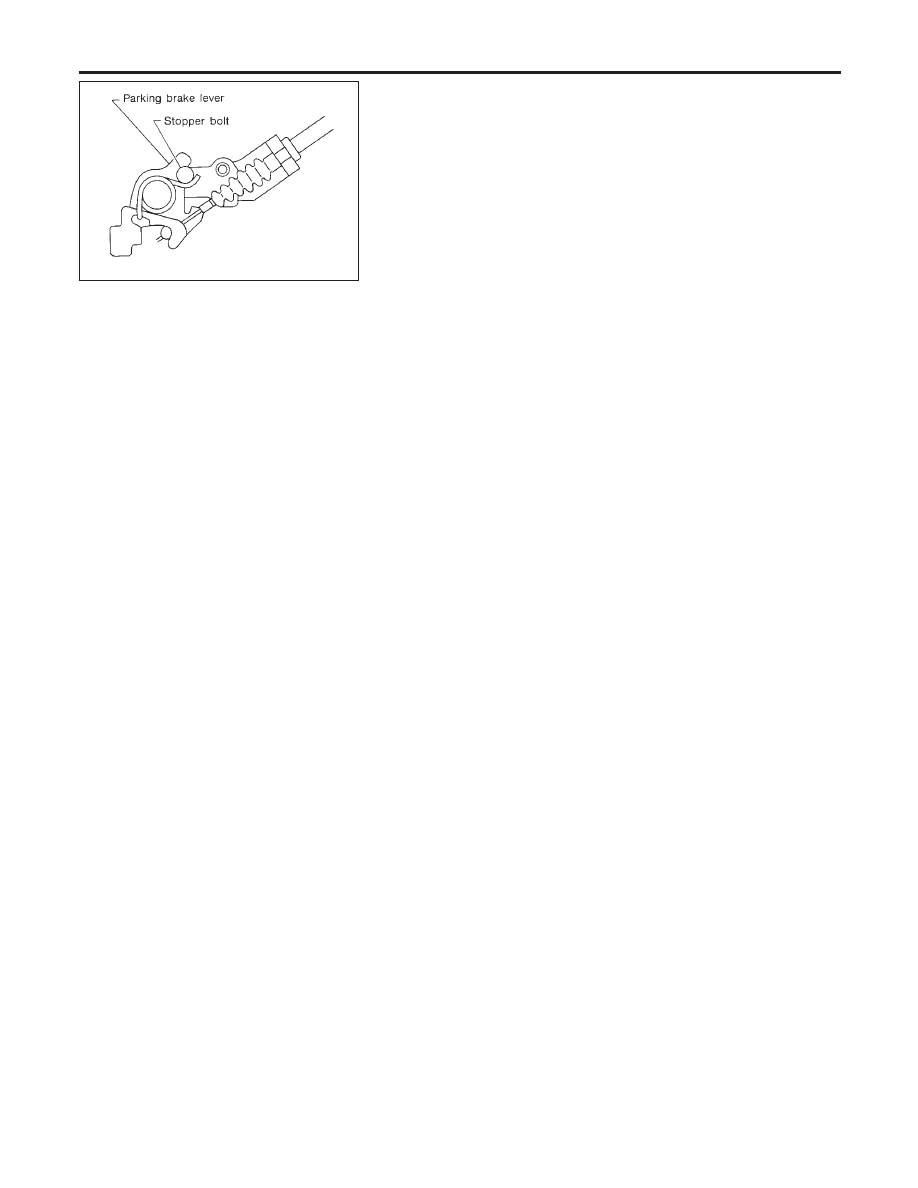

Be sure that toggle lever returns to stopper when parking brake
pedal is released.

1.

Loosen parking brake cable.

2.

Depress brake pedal fully more than five times.

3.

Operate control pedal 10 times or more with a full stroke [203.5
mm (8.01 in)].

4.

Adjust control lever or pedal by turning adjusting nut.

5.

Depress pedal with specified amount of force. Check lever
stroke and ensure smooth operation.

Number of notches:

3 - 4 [196 N (20 kg, 44 lb)]

6.

Bend warning lamp switch plate. Warning lamp should come
on when lever is depressed “A” notches. It should go off when
the lever is fully released.

Number of “A” notches: 1

PARKING BRAKE CONTROL

Adjustment

BR-38
