Infiniti I30 (A33). Manual - part 89





SAT296DA

9.

Remove O-rings from servo piston retainer.

SAT297D

10. Remove D-rings from band servo piston.

INSPECTION

NHAT0171

Pistons, Retainers and Piston Stem

NHAT0171S01

I

Check frictional surfaces for abnormal wear or damage.

AAT884

Return Springs

NHAT0171S02

I

Check for deformation or damage.

I

Measure free length and outer diameter.

Inspection standard:

Refer to SDS, AT-389.

SAT297D

ASSEMBLY

NHAT0172

1.

Install D-rings to servo piston retainer.

I

Apply ATF to D-rings.

I

Pay attention to position of each O-ring.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Band Servo Piston Assembly (Cont’d)

AT-353

AAT883

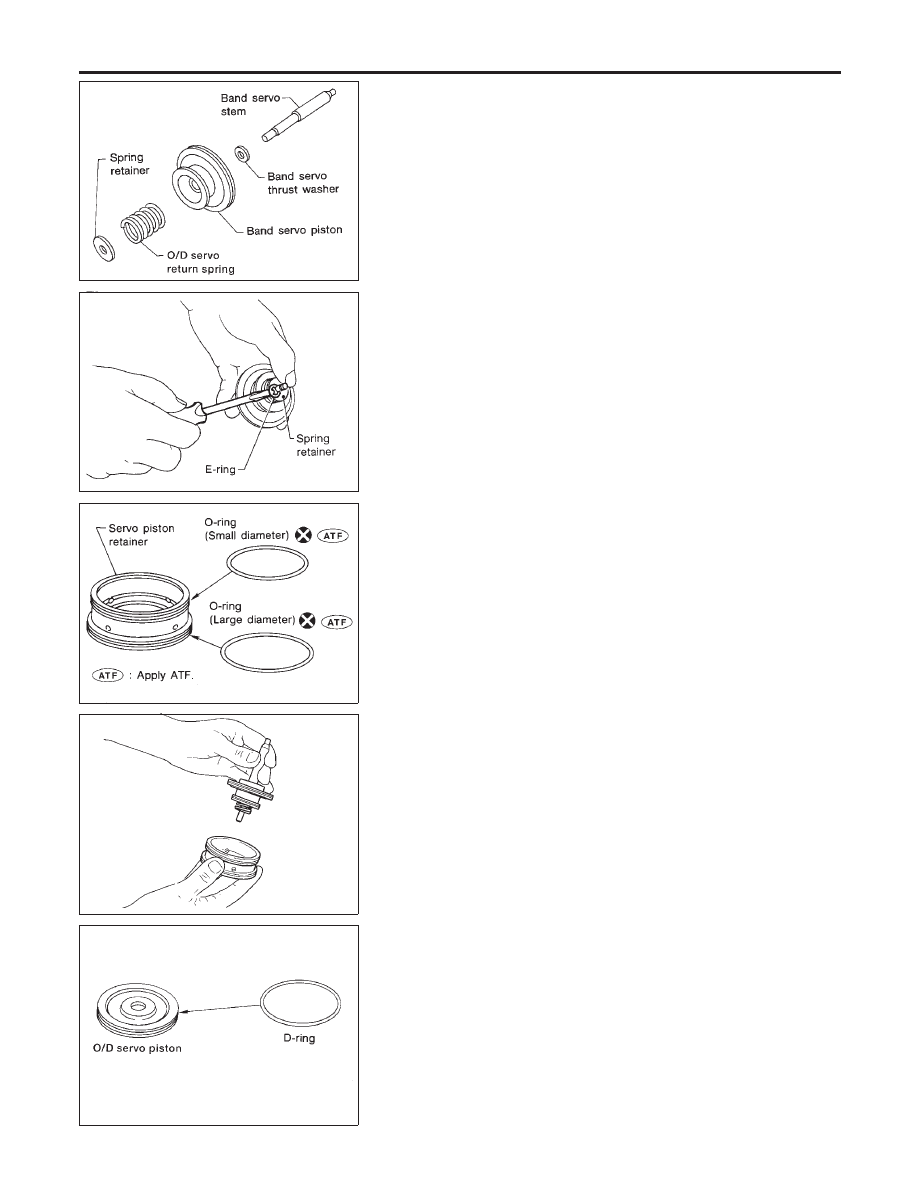

2.

Install band servo piston stem, band servo thrust washer, O/D
servo return spring and spring retainer to band servo piston.

SAT301D

3.

Place piston stem end on a wooden block. While pushing
servo piston spring retainer down, install E-ring.

SAT296DA

4.

Install O-rings to servo piston retainer.

I

Apply ATF to O-rings.

I

Pay attention to position of each O-ring.

SAT303D

5.

Install band servo piston assembly to servo piston retainer by
pushing it inward.

AAT881

6.

Install D-ring to O/D servo piston.

I

Apply ATF to D-ring.

REPAIR FOR COMPONENT PARTS

Band Servo Piston Assembly (Cont’d)

AT-354

AAT882

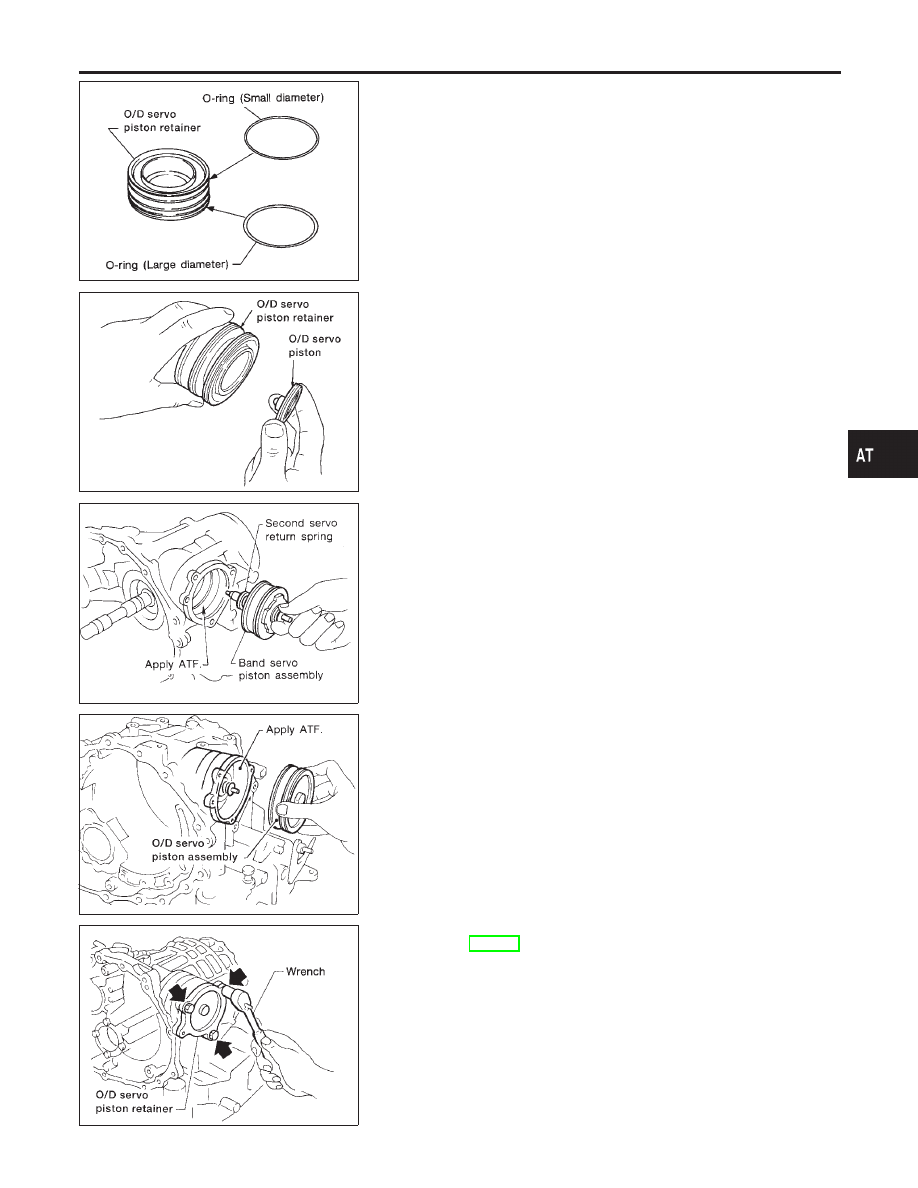

7.

Install O-rings to O/D servo piston retainer.

I

Apply ATF to O-rings.

I

Pay attention to position of each O-ring.

AAT886

8.

Install O/D servo piston to O/D servo piston retainer.

SAT865H

9.

Install band servo piston assembly and 2nd servo return spring
to transmission case.

I

Apply ATF to O-ring of band servo piston and transmis-
sion case.

AAT885

10. Install O/D servo piston assembly to transmission case.

I

Apply ATF to O-ring of band servo piston and transmis-
sion case.

AAT879

11. Install O/D servo piston retainer to transmission case.

Refer to AT-351.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Band Servo Piston Assembly (Cont’d)

AT-355

Final Drive

COMPONENTS

NHAT0173

SAT706J

SMT505B

DISASSEMBLY

NHAT0174

1.

Remove final gear.

AAT662

2.

Press out differential side bearings.

I

Be careful not to mix up the right and left bearings.

REPAIR FOR COMPONENT PARTS

Final Drive

AT-356
