SAT212D

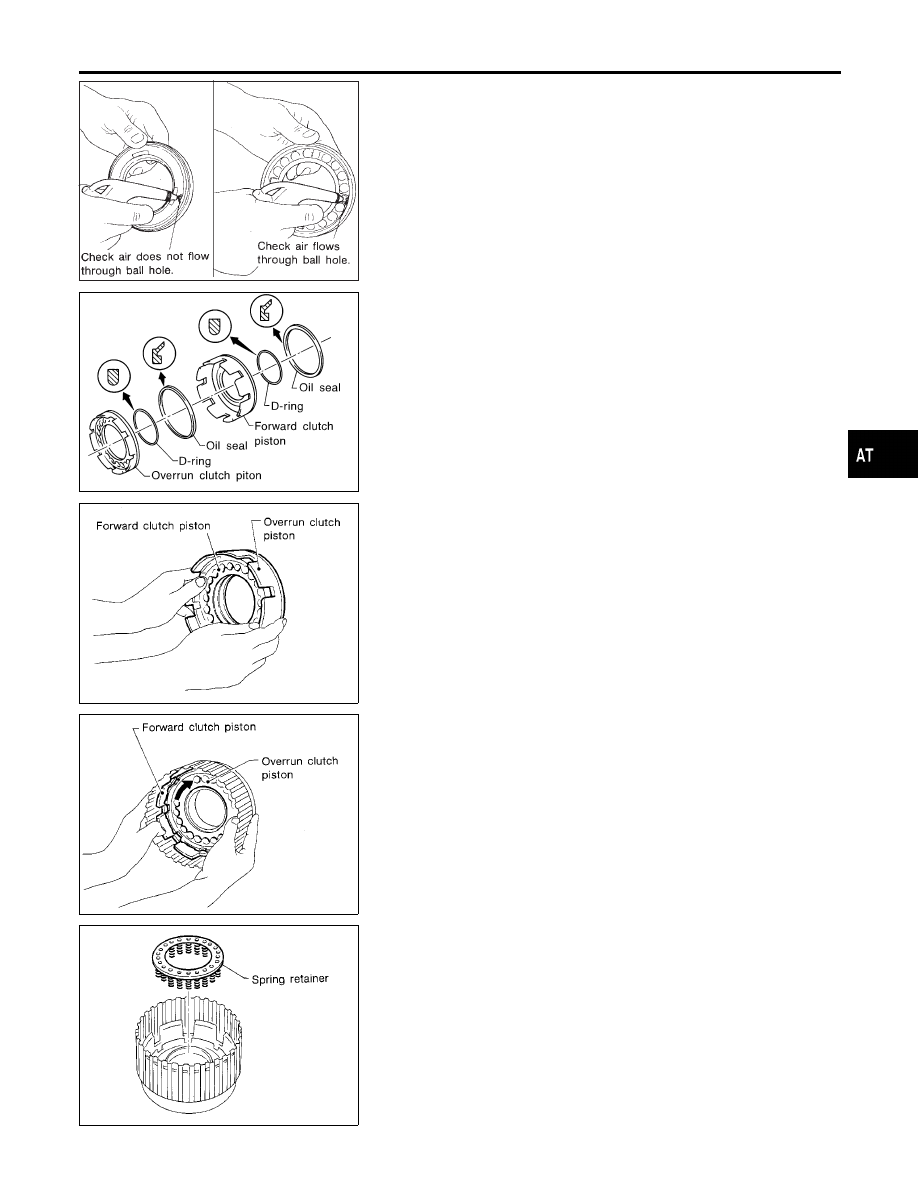

Overrun Clutch Piston

NHAT0155S05

I

Make sure that check balls are not fixed.

I

Apply compressed air to check ball oil hole opposite the return
spring. Make sure there is no air leakage.

I

Apply compressed air to oil hole on return spring side. Make
sure that air leaks past ball.

SAT127FB

ASSEMBLY

NHAT0156

1.

Install D-rings and oil seals on forward clutch piston and over-
run clutch piston.

I

Take care with direction of oil seal.

I

Apply ATF to both parts.

SAT126F

2.

Install overrun clutch piston assembly on forward clutch piston
by turning it slowly.

I

Apply ATF to inner surface of forward clutch piston.

SAT125F

3.

Install forward clutch piston assembly on forward clutch drum
by turning it slowly.

I

Apply ATF to inner surface of drum.

SAT131F

4.

Install return spring on overrun clutch piston.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Forward and Overrun Clutches (Cont’d)

AT-337

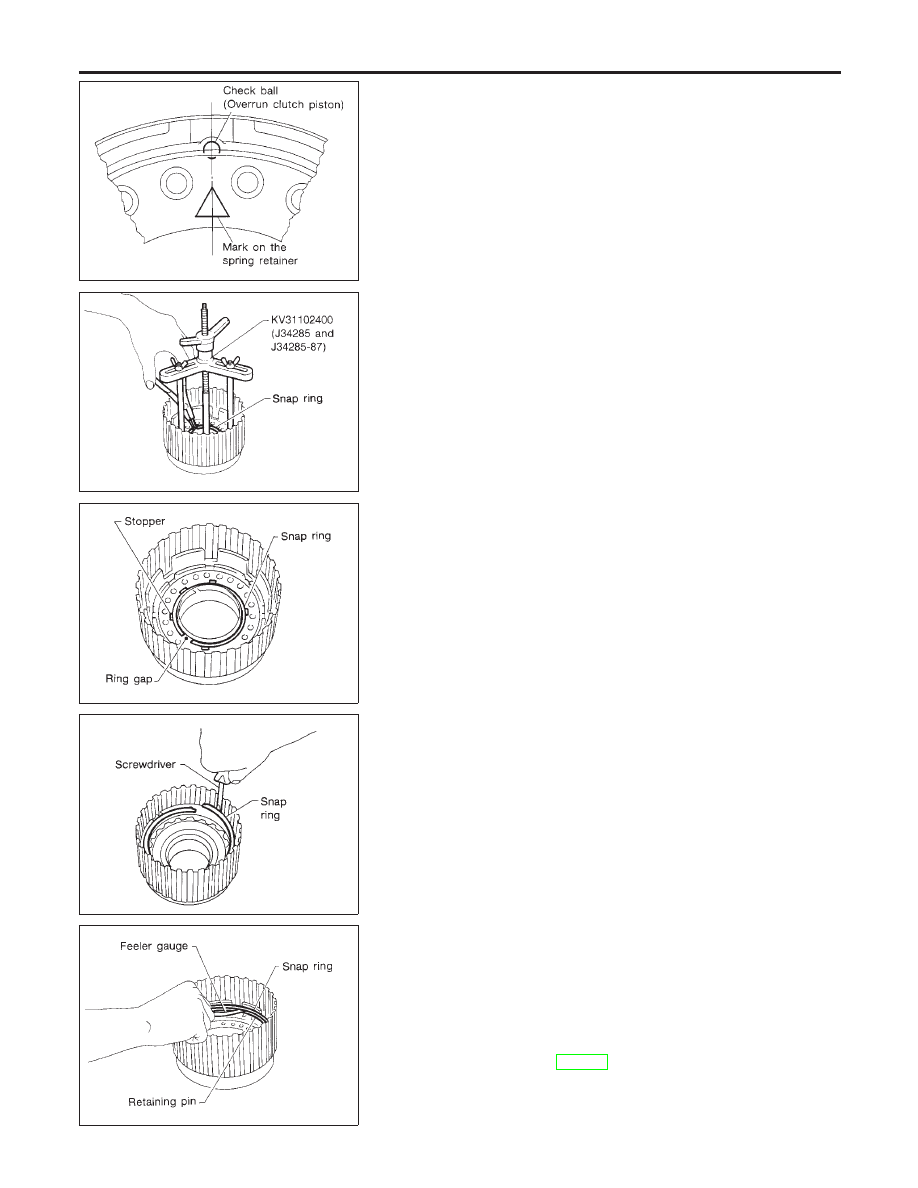

SAT133F

I

Align the mark on spring retainer with check ball in overrun
clutch piston.

SAT124FB

5.

Set Tool on spring retainer and install snap ring while com-
pressing return springs.

I

Set Tool directly over return springs.

SAT134F

I

Do not align snap ring gap with spring retainer stopper.

SAT204D

6.

Install drive plates, driven plates, retaining plate and dish plate
for overrun clutch.

I

Take care with order of plates.

7.

Install snap ring for overrun clutch.

SAT135F

8.

Measure clearance between overrun clutch retaining plate and
snap ring.
If not within allowable limit, select proper retaining plate.

Specified clearance:

Standard 0.7 - 1.1 mm (0.028 - 0.043 in)
Allowable limit 1.7 mm (0.067 in)

Overrun clutch retaining plate:

Refer to SDS, AT-385.

REPAIR FOR COMPONENT PARTS

Forward and Overrun Clutches (Cont’d)

AT-338

SAT203D

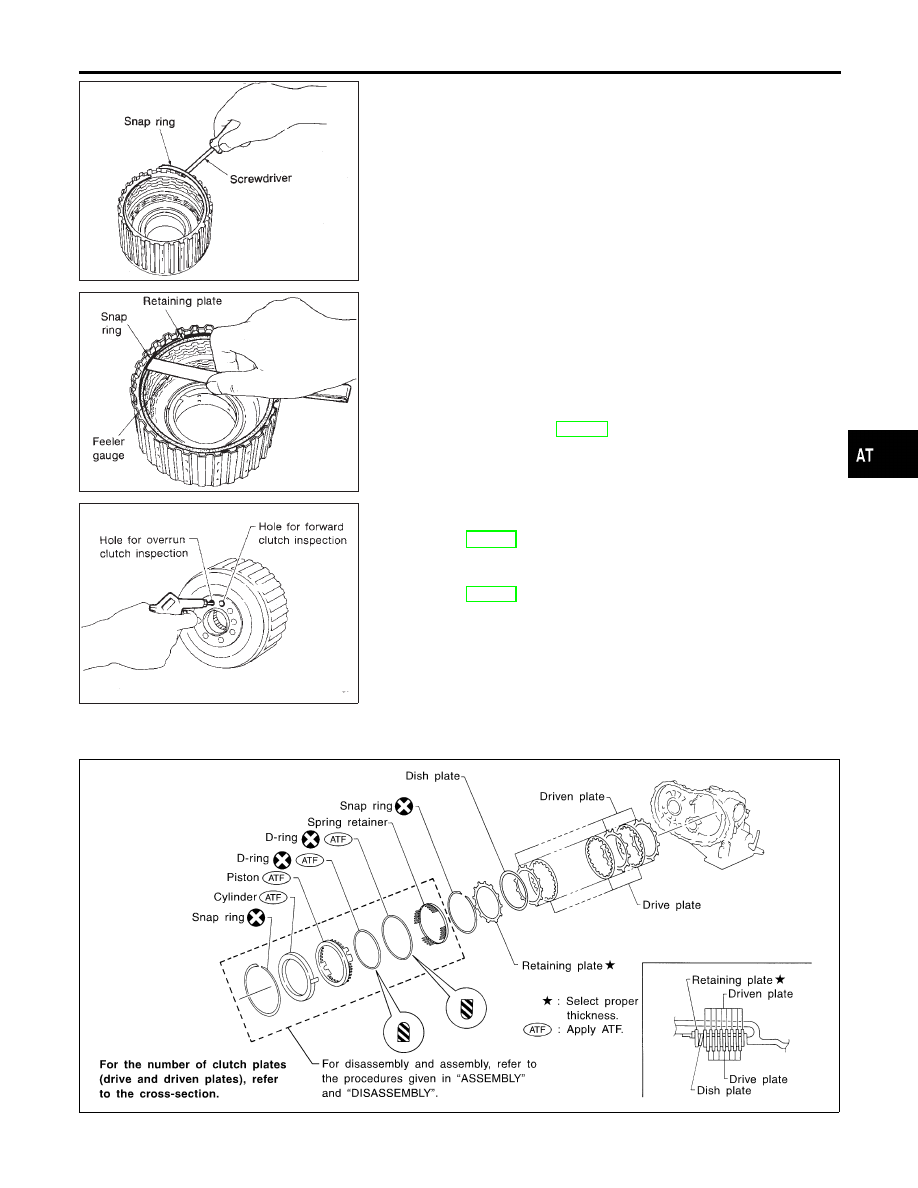

9.

Install drive plates, driven plates, retaining plate and dish plate
for forward clutch.

I

Take care with order of plates.

10. Install snap ring for forward clutch.

SAT228D

11. Measure clearance between forward clutch retaining plate and

snap ring.
If not within allowable limit, select proper retaining plate.

Specified clearance:

Standard 0.45 - 0.85 mm (0.0177 - 0.0335 in)
Allowable limit 1.85 mm (0.0728 in)

Forward clutch retaining plate:

Refer to SDS, AT-385.

SAT123F

12. Check operation of forward clutch.

Refer to “DISASSEMBLY”, “Forward Clutch and Overrun
Clutch”, AT-334.

13. Check operation of overrun clutch.

Refer to “DISASSEMBLY”, “Forward Clutch and Overrun
Clutch”, AT-334.

Low & Reverse Brake

COMPONENTS

NHAT0157

SAT137FC

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Forward and Overrun Clutches (Cont’d)

AT-339

SAT147F

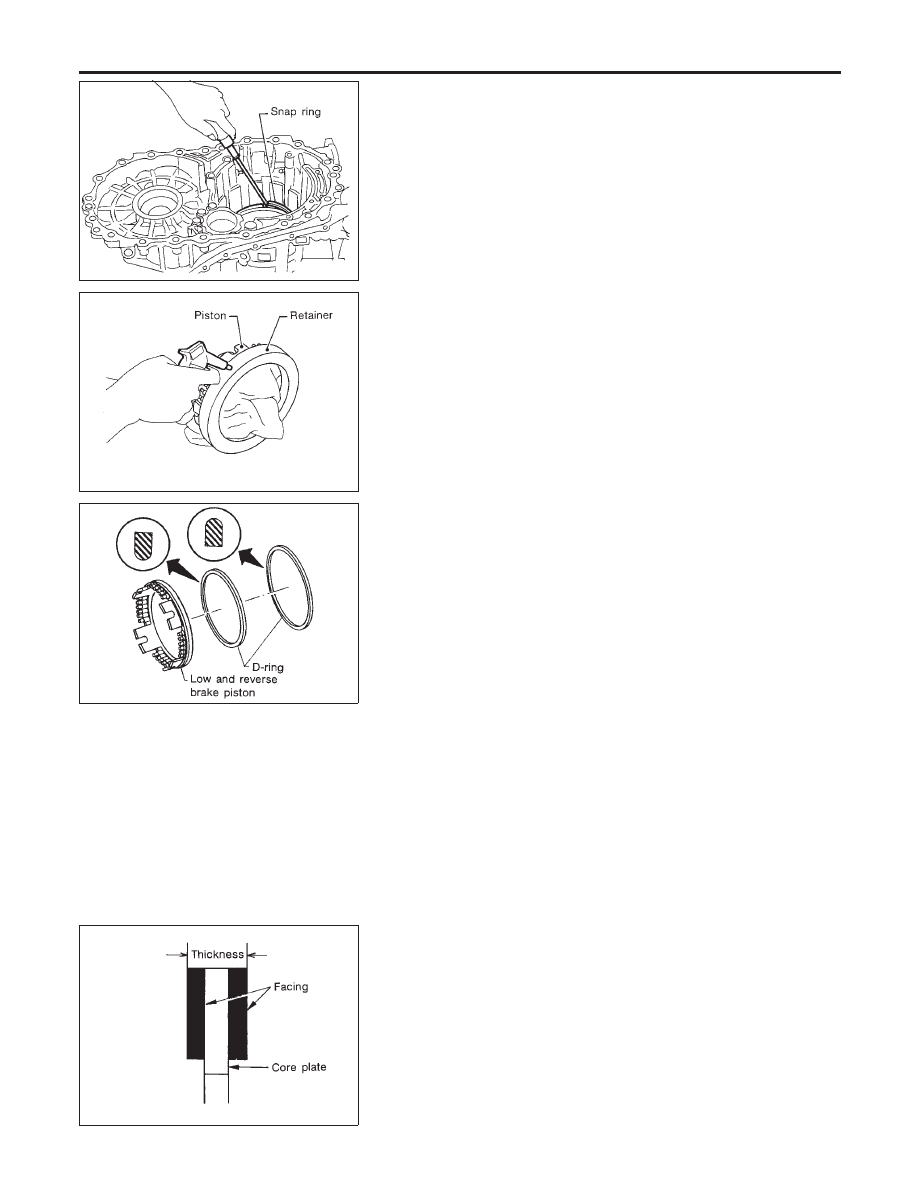

DISASSEMBLY

NHAT0158

1.

Check operation of low & reverse brake.

a.

Apply compressed air to oil hole of transmission case.

b.

Check to see that retaining plate moves to snap ring.

c.

If retaining plate does not contact snap ring:

I

D-ring might be damaged.

I

Fluid might be leaking past piston check ball.

SAT149F

2.

In order to remove piston, apply compressed air to oil hole of
retainer while holding piston.

I

Apply air gradually and allow piston to come out evenly.

SAT150F

3.

Remove D-rings from piston.

INSPECTION

NHAT0159

Low and Reverse Brake Snap Ring, Spring Retainer
and Return Springs

NHAT0159S01

I

Check for deformation, fatigue or damage.
If necessary, replace.

I

When replacing spring retainer and return springs,
replace them as a set.

SAT162D

Low and Reverse Brake Drive Plate

NHAT0159S02

I

Check facing for burns, cracks or damage.

I

Measure thickness of facing.

Thickness of drive plate:

Standard value 1.8 mm (0.071 in)
Wear limit 1.6 mm (0.063 in)

I

If not within wear limit, replace.
