Infiniti I30 (A33). Manual - part 74

SAT005F

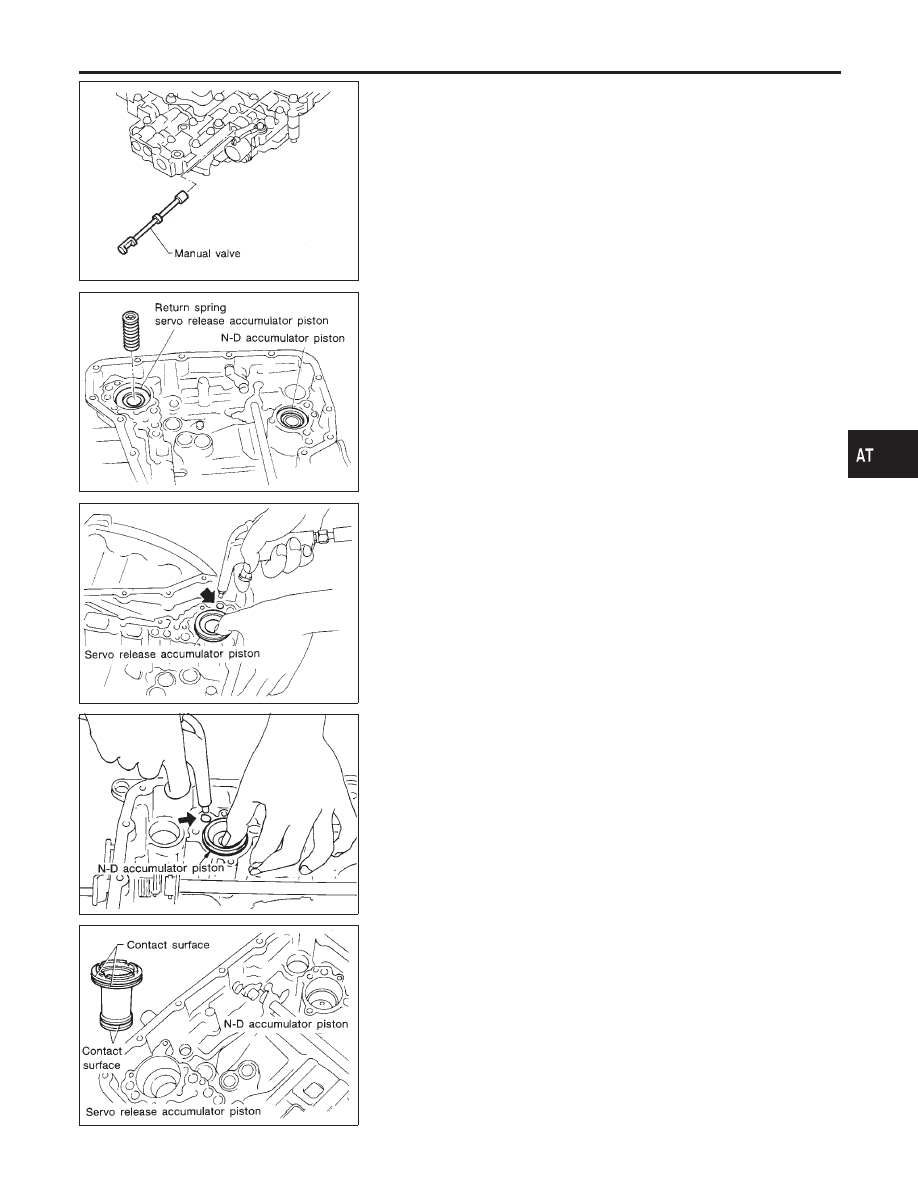

10. Remove manual valve from control valve assembly.

SAT018DA

11. Remove return spring from servo release accumulator piston.

SAT019DA

12. Remove servo release accumulator piston with compressed

air.

13. Remove O-rings from servo release accumulator piston.

SAT020D

14. Remove N-D accumulator piston and return spring with com-

pressed air.

15. Remove O-rings from N-D accumulator piston.

SAT023DA

16. Check accumulator pistons and contact surface of transmis-

sion case for damage.

17. Check accumulator return springs for damage and free length.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DISASSEMBLY

AT-293

SAT006F

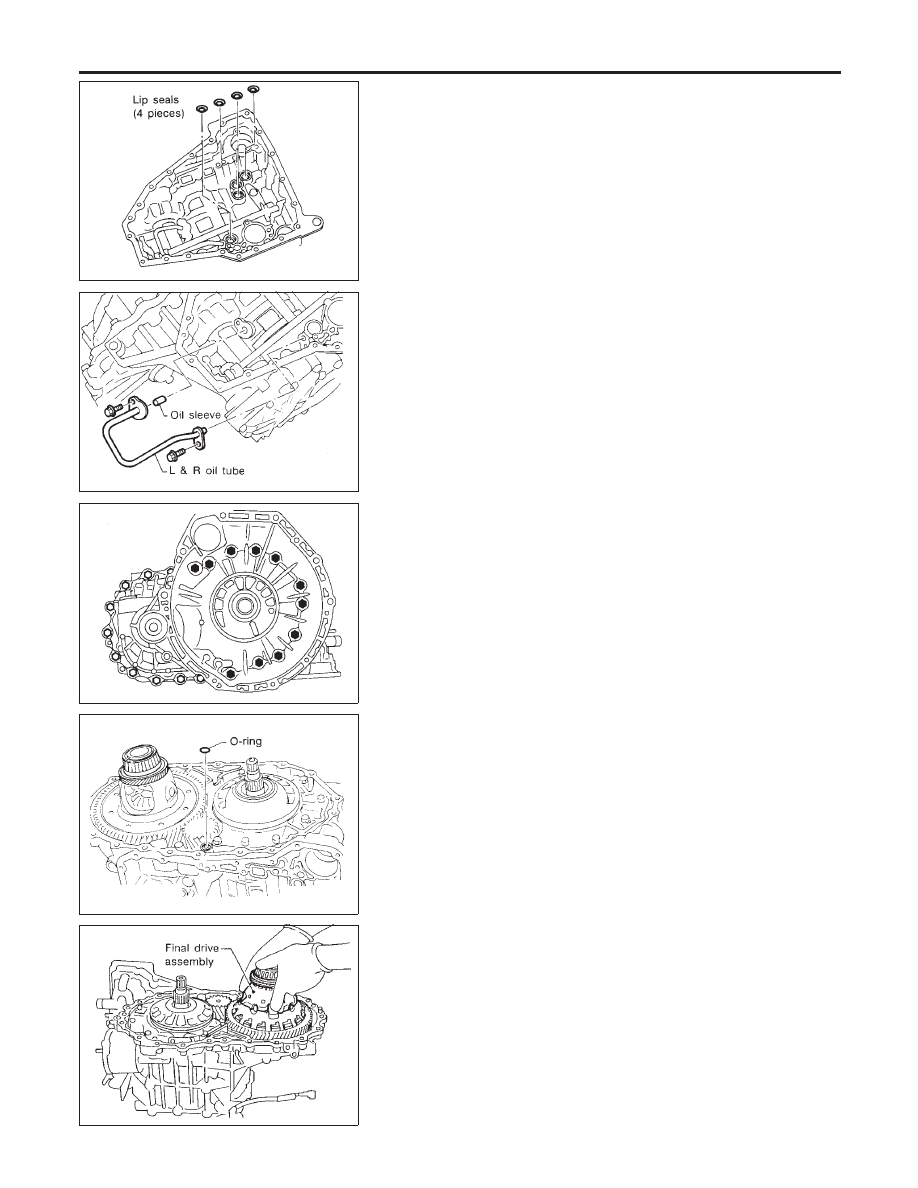

18. Remove lip seals.

SAT862HA

19. Remove L & R oil tube and oil sleeve.

SAT008F

20. Remove converter housing according to the following proce-

dures.

a.

Remove converter housing mounting bolts.

b.

Remove converter housing by tapping it lightly.

SAT235F

c.

Remove O-ring from differential oil port.

SAT228F

21. Remove final drive assembly from transmission case.

DISASSEMBLY

AT-294

SAT010FB

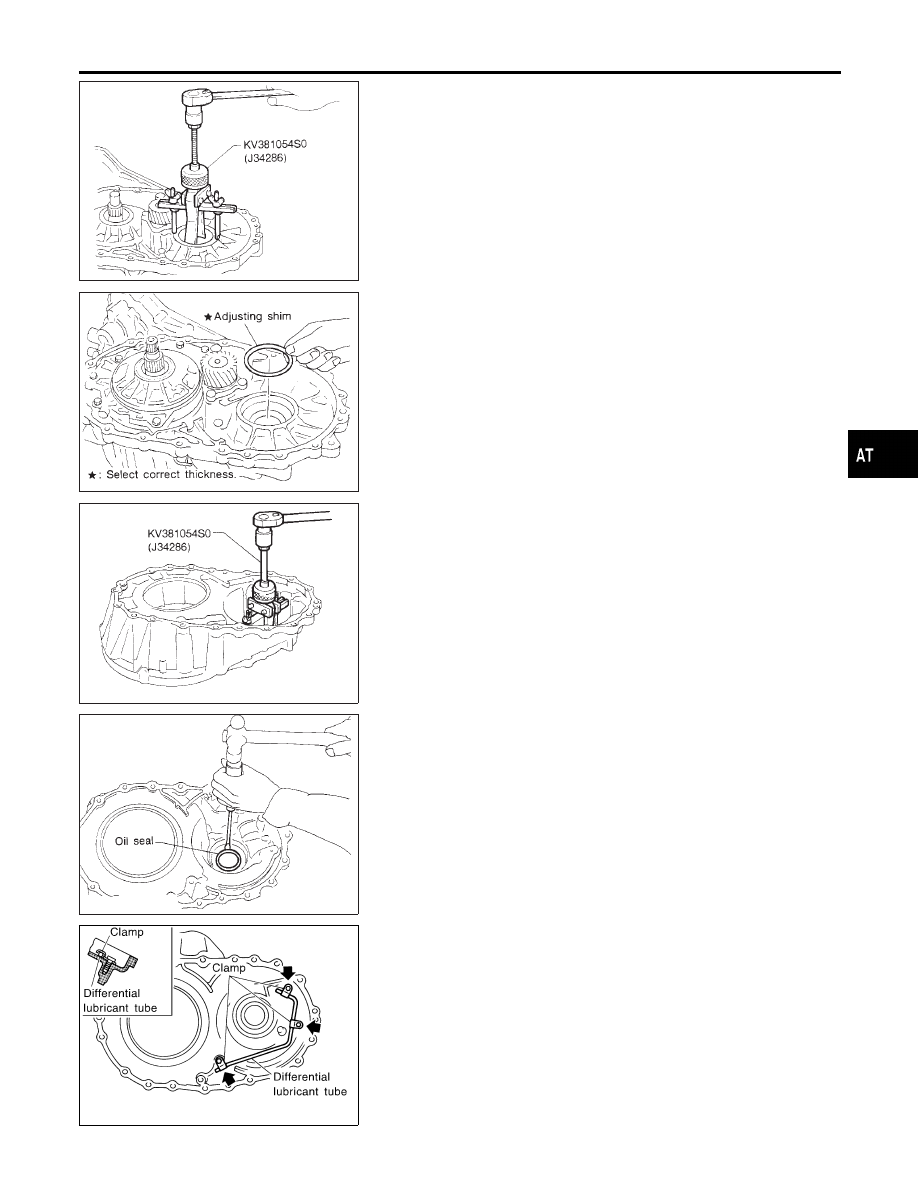

22. Remove differential side bearing outer race and side bearing

adjusting shim from transmission case.

SAT031D

23. Remove differential side bearing adjusting shim from transmis-

sion case.

SAT011FB

24. Remove differential side bearing outer race from converter

housing.

SAT032D

25. Remove oil seal with screwdriver from converter housing.

I

Be careful not to damage case.

SAT063K

26. Remove differential lubricant tube from converter housing.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DISASSEMBLY

AT-295

SAT225F

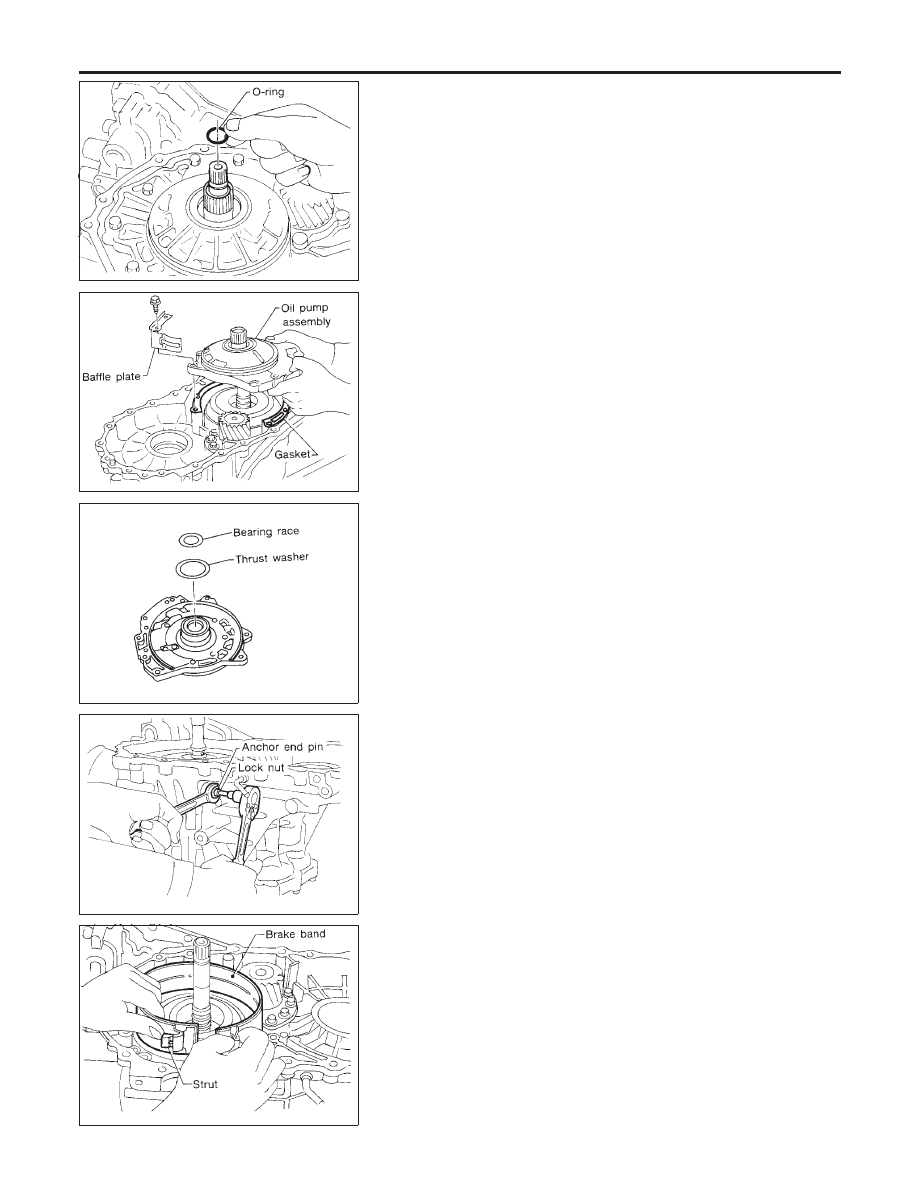

27. Remove oil pump according to the following procedures.
a.

Remove O-ring from input shaft.

SAT012F

b.

Remove oil pump assembly, baffle plate and gasket from trans-
mission case.

SAT013F

c.

Remove thrust washer and bearing race from oil pump assem-
bly.

SAT014FA

28. Remove brake band according to the following procedures.
a.

Loosen lock nut, then back off anchor end pin.

I

Do not reuse anchor end pin.

SAT196F

b.

Remove brake band and strut from transmission case.

DISASSEMBLY

AT-296
