Infiniti I30 (A33). Manual - part 65

17. A/T Does Not Shift: D

4

→

D

3

, When

Overdrive Control Switch ON

→

OFF

=NHAT0104

SYMPTOM:
A/T does not shift from D

4

to D

3

when changing overdrive

control switch to OFF position.

1

CHECK OVERDRIVE SWITCH CIRCUIT

With CONSULT-II

Does “TCM INPUT SIGNALS” in “DATA MONITOR” show damage to overdrive control switch circuit?

Without CONSULT-II

Does self-diagnosis show damage to overdrive control switch circuit?

SAT344H

Yes or No

Yes

©

Check overdrive control switch circuit. Refer to “DTC P0705”, AT-102.

No

©

Go to 10. A/T Does Not Shift: D

2

,

D

3

, AT-242.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

17. A/T Does Not Shift: D

4

→

D

3

, When Overdrive Control Switch ON

→

OFF

AT-257

18. A/T Does Not Shift: D

3

→

2

2

, When Selector

Lever D

→

2 Position

=NHAT0105

SYMPTOM:
A/T does not shift from D

3

to 2

2

when changing selector lever

from D to 2 position.

1

CHECK PARK/NEUTRAL POSITION (PNP) SWITCH CIRCUIT

With CONSULT-II

Does “TCM INPUT SIGNALS” in “DATA MONITOR” show damage to park/neutral position (PNP) switch circuit?

Without CONSULT-II

Does self-diagnosis show damage to park/neutral position (PNP) switch circuit?

SAT367J

Yes or No

Yes

©

Check park/neutral position (PNP) switch circuit. Refer to “DTC P0705”, AT-102.

No

©

Go to 9. A/T Does Not Shift: D

1

,

D

2

Or Does Not Kickdown: D

4

,

D

2

, AT-239.

TROUBLE DIAGNOSES FOR SYMPTOMS

18. A/T Does Not Shift: D

3

→

2

2

, When Selector Lever D

→

2 Position

AT-258

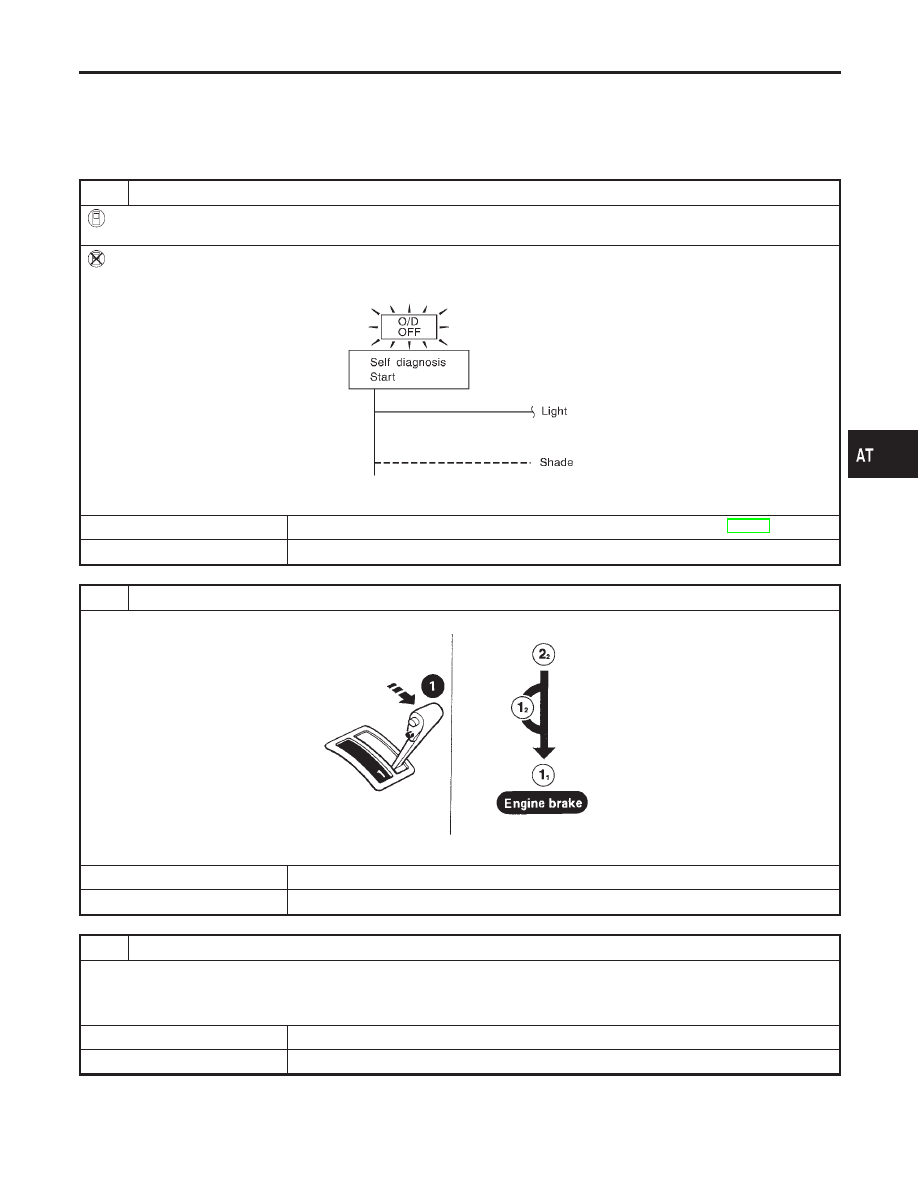

19. A/T Does Not Shift: 2

2

→

1

1

, When Selector

Lever 2

→

1 Position

=NHAT0106

SYMPTOM:
A/T does not shift from 2

2

to 1

1

when changing selector lever

from 2 to 1 position.

1

CHECK PARK/NEUTRAL POSITION (PNP) SWITCH CIRCUIT

With CONSULT-II

Does “TCM INPUT SIGNALS” in “DATA MONITOR” show damage to park/neutral position (PNP) switch circuit?

Without CONSULT-II

Does self-diagnosis show damage to park/neutral position (PNP) switch circuit?

SAT367J

Yes or No

Yes

©

Check park/neutral position (PNP) switch circuit. Refer to “DTC P0705”, AT-102.

No

©

GO TO 2.

2

CHECK SYMPTOM

Check again.

SAT778B

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 3.

3

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

19. A/T Does Not Shift: 2

2

→

1

1

, When Selector Lever 2

→

1 Position

AT-259

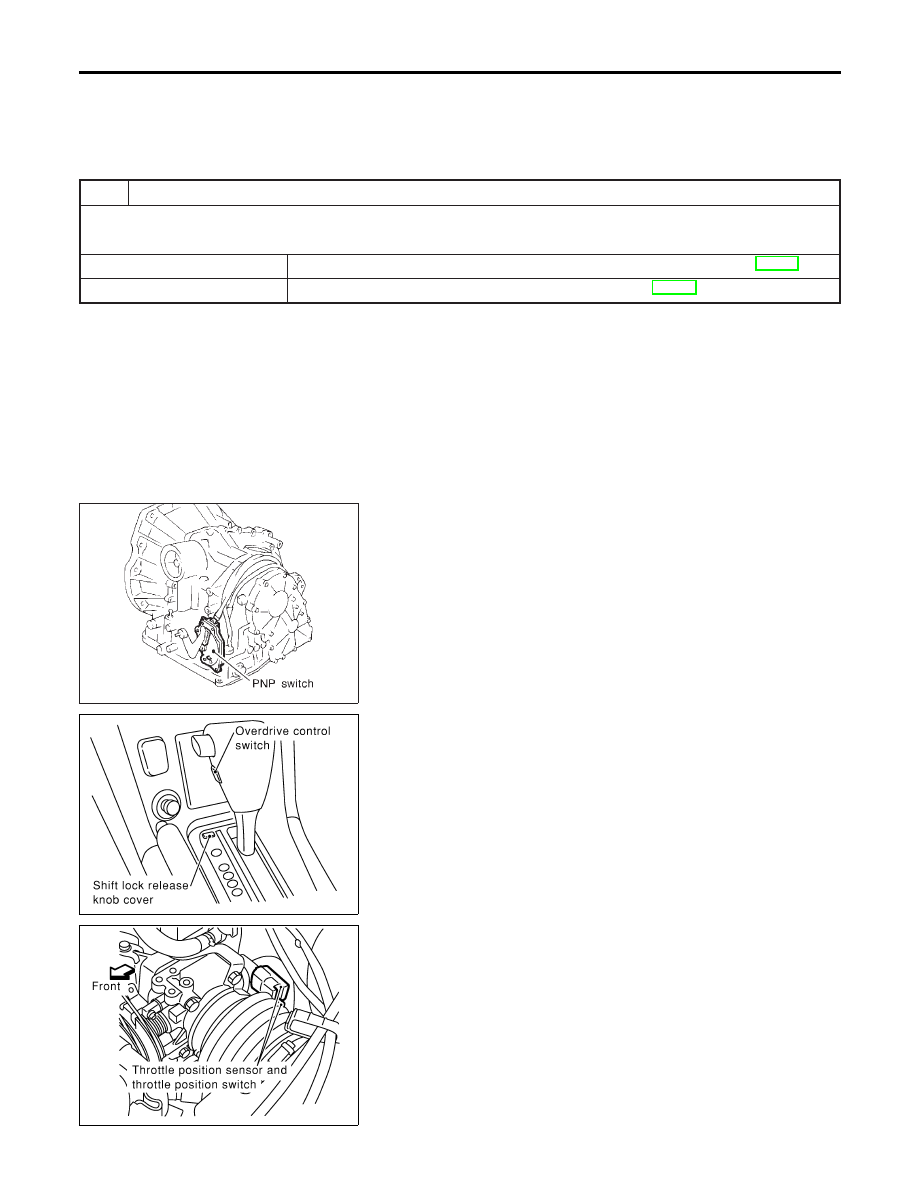

20. Vehicle Does Not Decelerate By Engine
Brake

=NHAT0107

SYMPTOM:
Vehicle does not decelerate by engine brake when shifting
from 2

2

(1

2

) to 1

1

.

1

CHECK SYMPTOM

Is “6. Vehicle Does Not Creep Backward In R Position” OK?

Yes or No

Yes

©

Go to “15. Engine Speed Does Not Return To Idle (Light Braking D

4

,

D

3

)”, AT-253.

No

©

Go to “6. Vehicle Does Not Creep Backward In R Position”, AT-229.

SAT291HA

SAT757J

SAT289K

21. TCM Self-diagnosis Does Not Activate (PNP,
Overdrive Control and Throttle Position
Switches Circuit Checks)

NHAT0108

SYMPTOM:
O/D OFF indicator lamp does not come on in TCM self-diag-
nostic procedure even if the lamp circuit is good.

DESCRIPTION

NHAT0108S01

I

Park/neutral position (PNP) switch
The park/neutral (PNP) switch assembly includes a transmis-
sion range switch. The transmission range switch detects the
selector lever position and sends a signal to the TCM.

I

Overdrive control switch
Detects the overdrive control switch position (ON or OFF) and
sends a signal to the TCM.

I

Throttle position switch
Consists of a wide open throttle position switch and a closed
throttle position switch.
The wide open throttle position switch sends a signal to the
TCM when the throttle valve is open at least 1/2 of the full
throttle position. The closed throttle position switch sends a
signal to the TCM when the throttle valve is fully closed.

TROUBLE DIAGNOSES FOR SYMPTOMS

20. Vehicle Does Not Decelerate By Engine Brake

AT-260
