ON-VEHICLE REPAIR

BCM (BODY CONTROL MODULE)

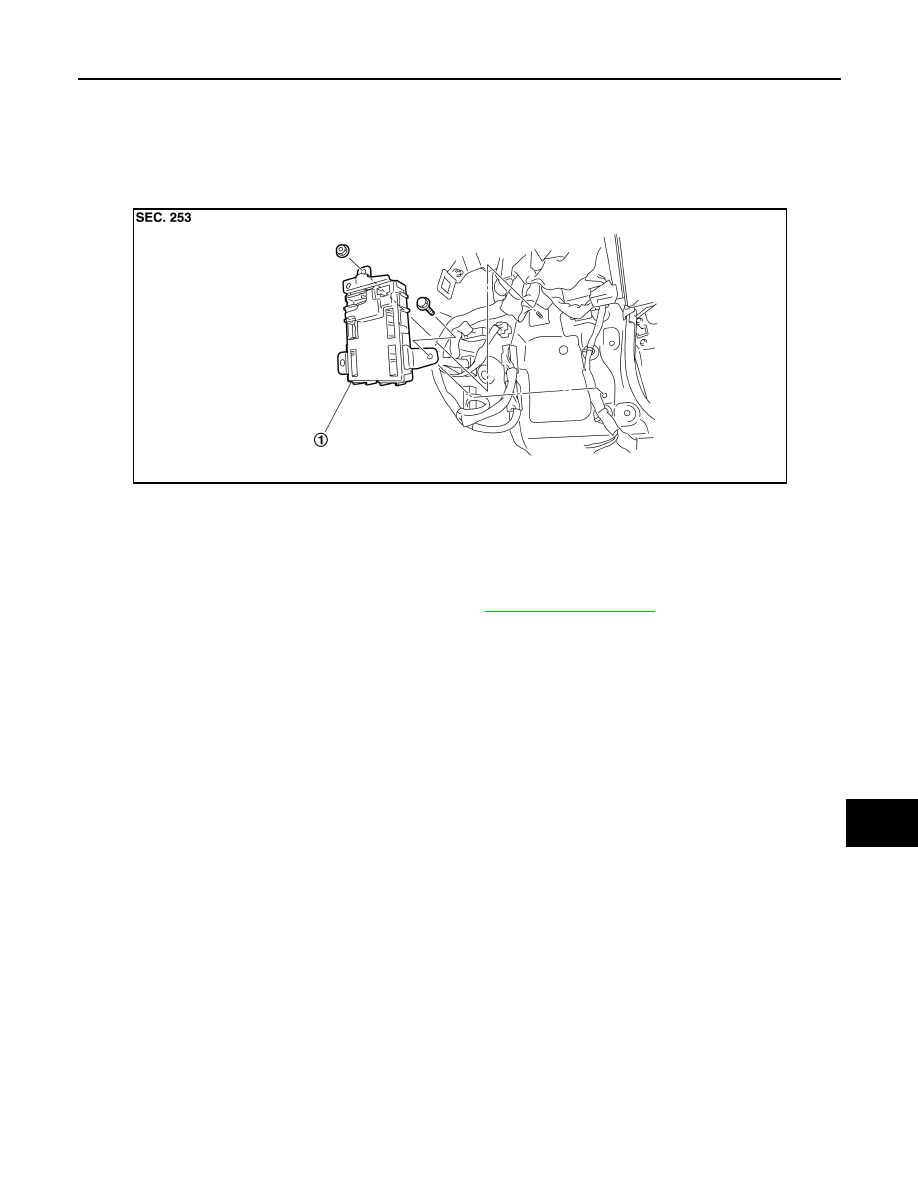

Exploded View

INFOID:0000000001675312

Removal and Installation

INFOID:0000000001675313

REMOVAL

1.

Remove dash side finisher (passenger side). Refer to

INT-14, "Exploded View"

.

2.

Remove bolt and nut.

3.

Remove BCM and disconnect the connector.

INSTALLATION

Install in the reverse order of removal.

1.

BCM

JPMIA0063ZZ

PCS-130

< ON-VEHICLE REPAIR >

[POWER DISTRIBUTION SYSTEM]

PUSH BUTTON IGNITION SWITCH

PUSH BUTTON IGNITION SWITCH

Exploded View

INFOID:0000000001675314

Refer to

IP-11, "Exploded View"

.

Removal and Installation

INFOID:0000000001675315

REMOVAL

1.

Remove the cluster lid A assembly. Refer to

IP-12, "Removal and Installation"

.

2.

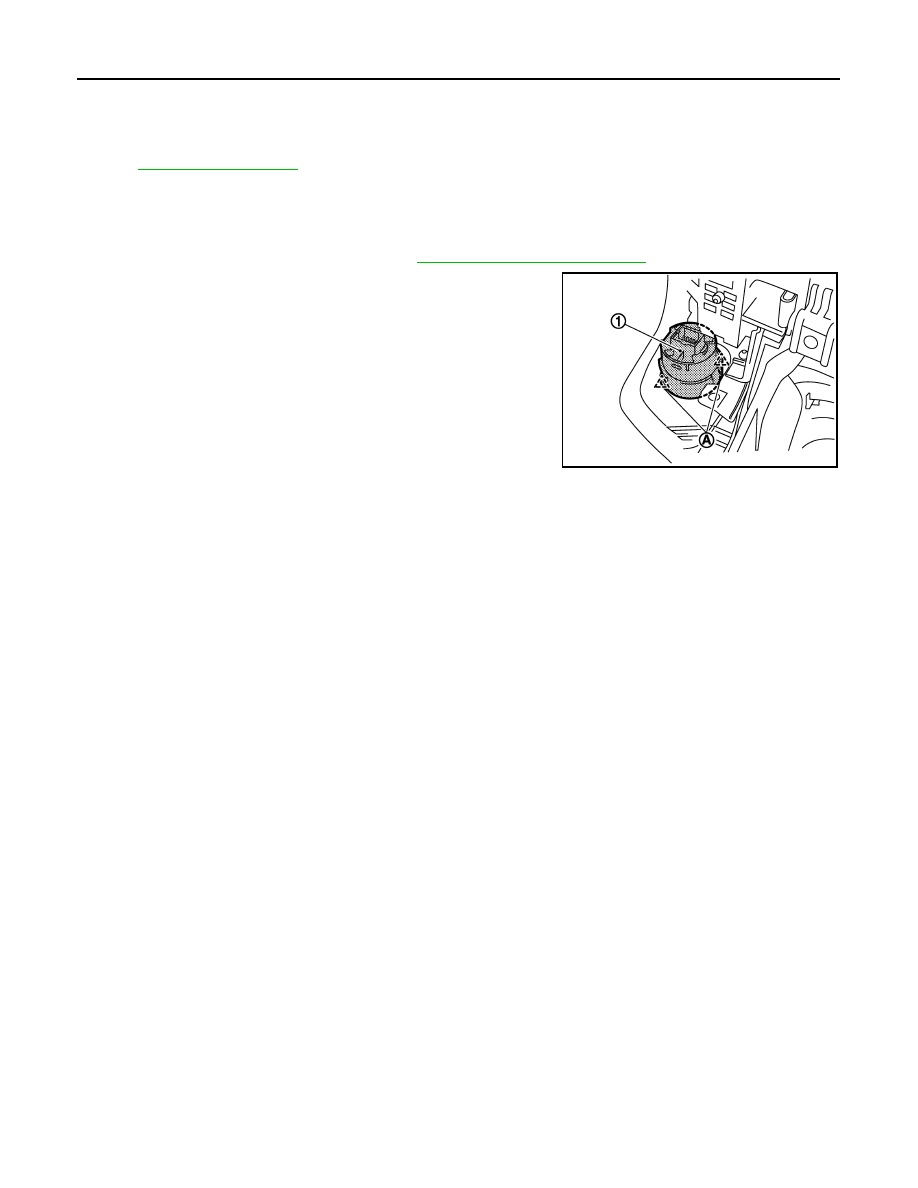

Remove the push-button ignition switch (1) from cluster lid A
assembly, and then remove pawl (A). Press push-button ignition
switch (1) back to disengage from cluster lid A assembly.

INSTALLATION

Install in the reverse order of removal.

JMKIA0167ZZ
