Infiniti G37 Coupe. Manual - part 839





LAN

CAN COMMUNICATION SYSTEM

LAN-29

< COMPONENT DIAGNOSIS >

[CAN]

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

COMPONENT DIAGNOSIS

CAN COMMUNICATION SYSTEM

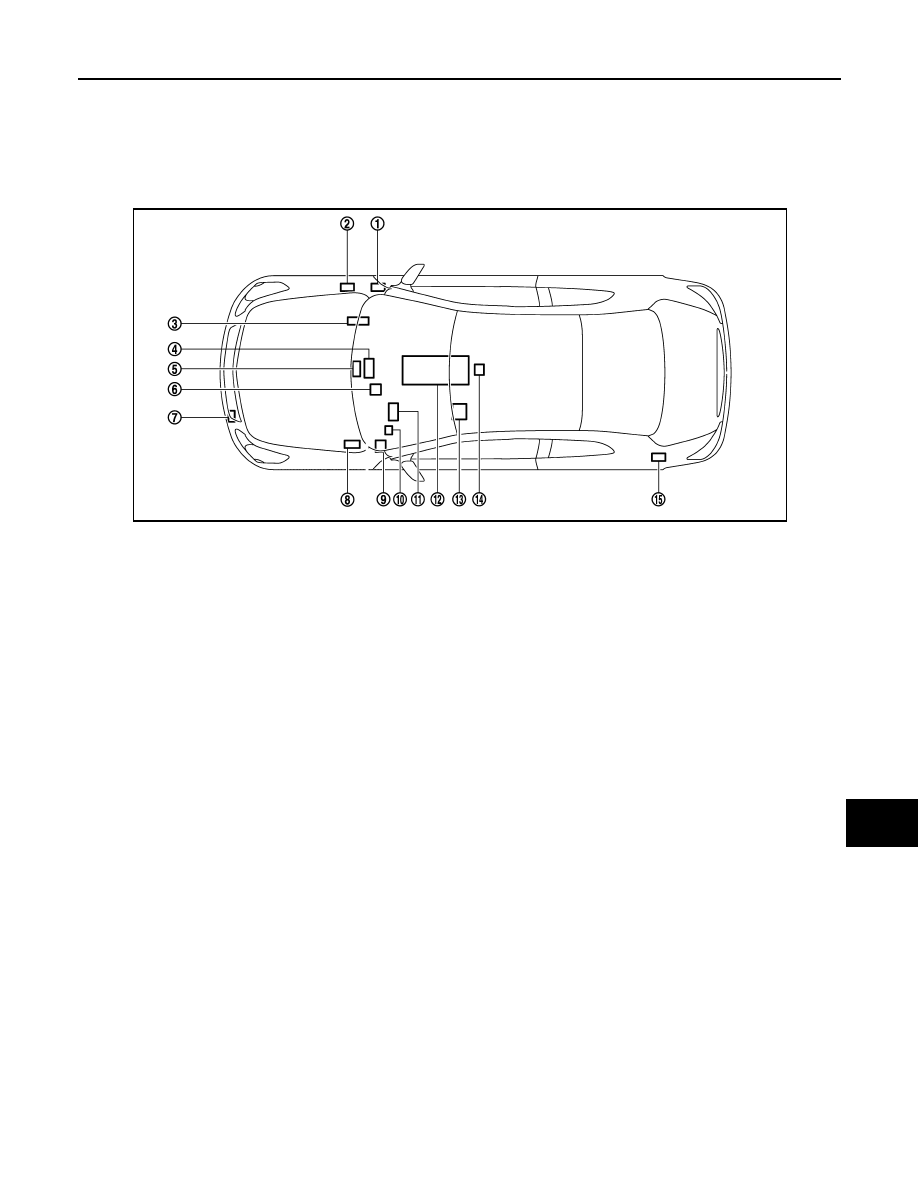

Component Parts Location

INFOID:0000000001666017

1.

BCM M122

2.

IPDM E/R E6

3.

ECM M107

4.

AV control unit
M85: Without NAVI
M87: With NAVI

5.

Unified meter and A/C amp. M67

6.

Pre-crash seat belt control unit M110

7.

ICC sensor integrated unit E67

8.

ABS actuator and electric unit (con-
trol unit) E41

9.

AFS control unit M16

10. Data link connector M24

11.

Steering angle sensor M37

12. A/T assembly F51

13. Driver seat control unit B503

14. Air bag diagnosis sensor unit M147

15. 4WAS main control unit B54

JPMIA0496ZZ

LAN-30

< COMPONENT DIAGNOSIS >

[CAN]

CAN COMMUNICATION SYSTEM

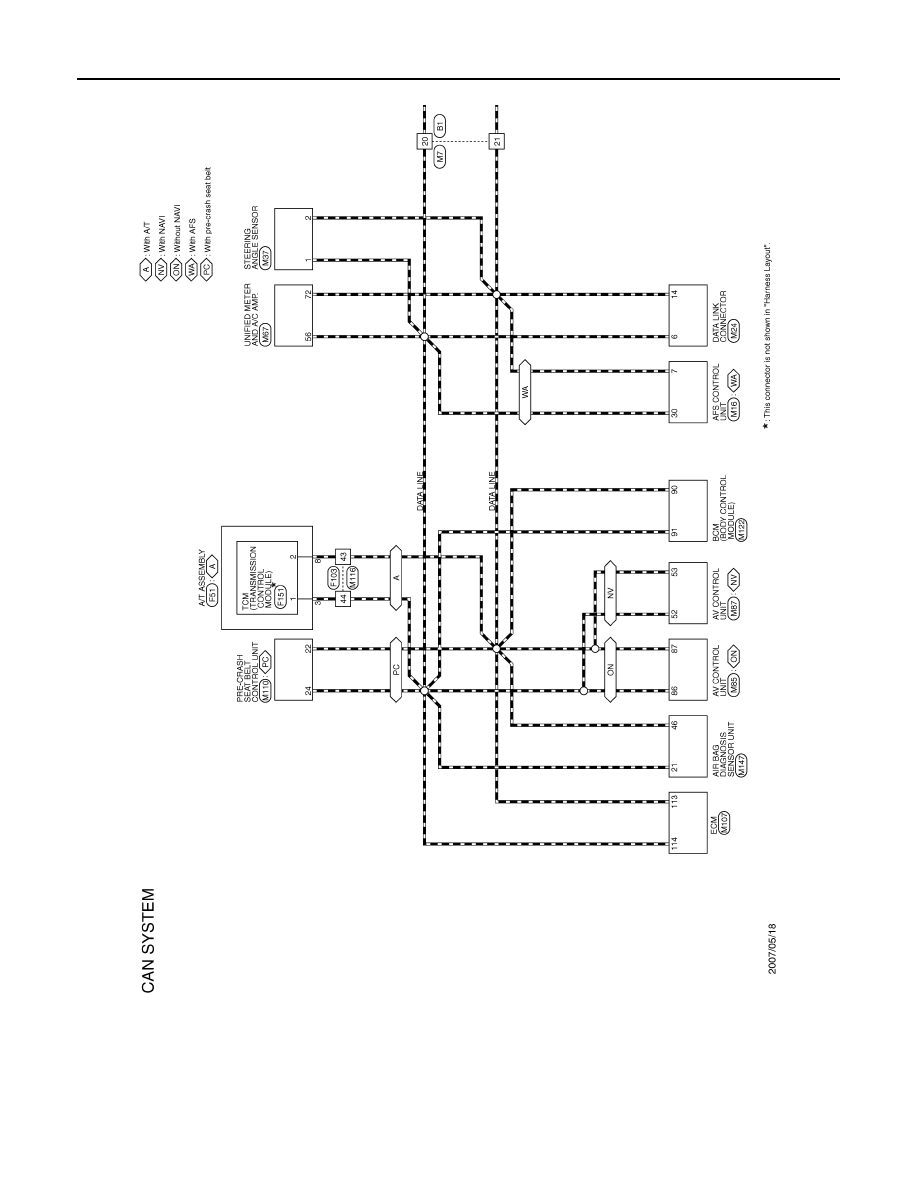

Wiring Diagram - CAN SYSTEM -

INFOID:0000000001666018

JCMWA0840GB

LAN

CAN COMMUNICATION SYSTEM

LAN-31

< COMPONENT DIAGNOSIS >

[CAN]

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

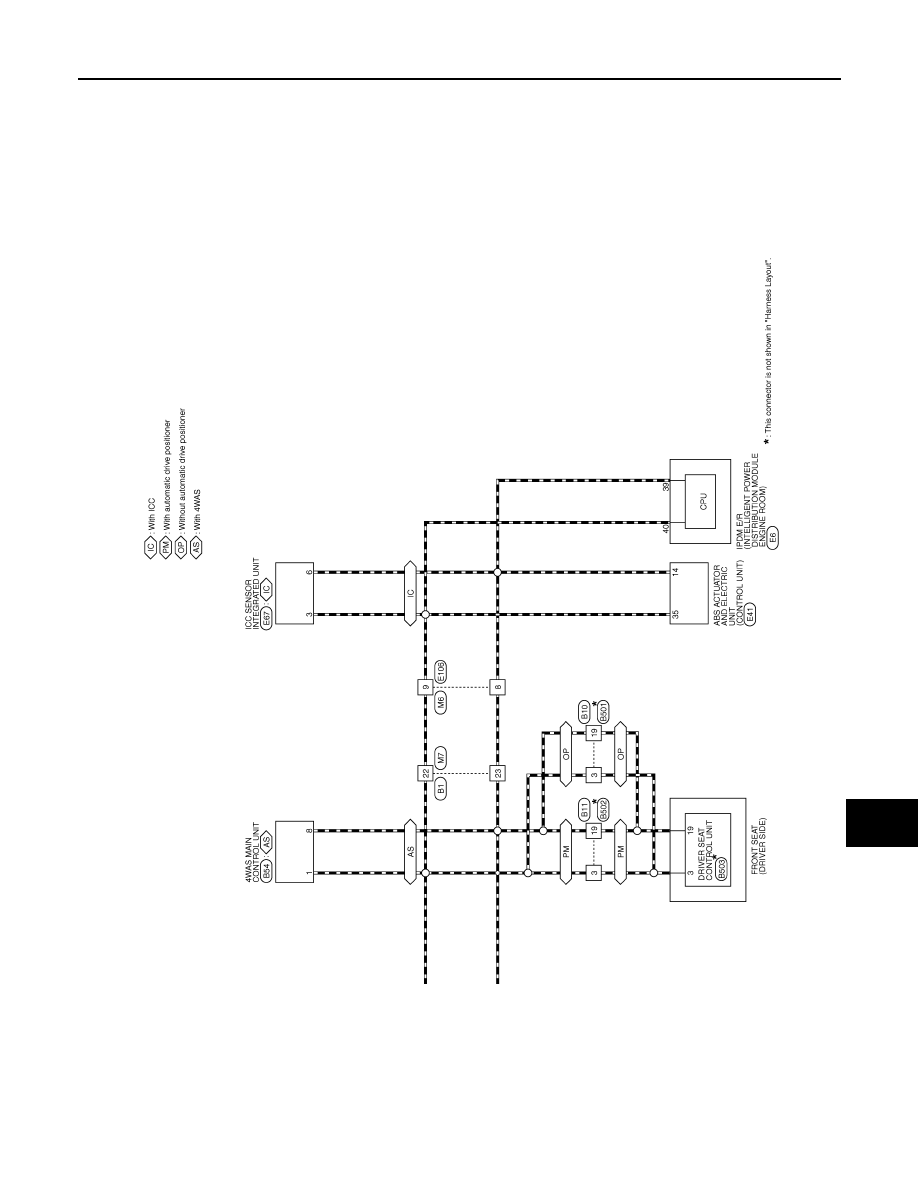

JCMWA0841GB

LAN-32

< COMPONENT DIAGNOSIS >

[CAN]

CAN COMMUNICATION SYSTEM

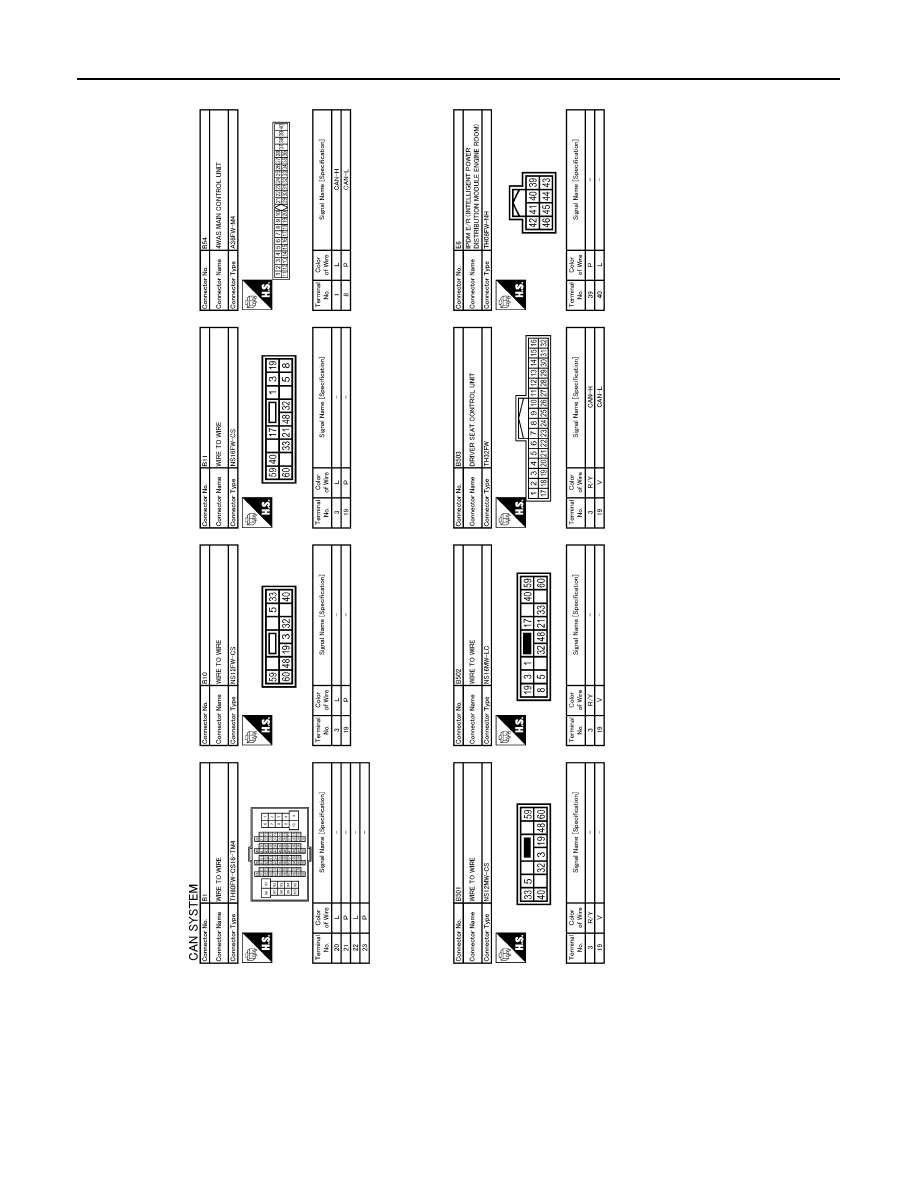

JCMWA0842GB
