PREPARATION

TM-13

< PREPARATION >

[6MT: FS6R31A]

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

ST23860000
(

)

Drift
a: 38 mm (1.50 in) dia.
b: 33 mm (1.30 in) dia.

Installing reverse counter gear

KV38102100
(J-25803-01)
Drift
a: 44 mm (1.73 in) dia.
b: 36 mm (1.42 in) dia.
c: 24.5 mm (0.965 in) dia.

Installing front cover oil seal

ST33061000
(J-8107-2)
Drift
a: 28.5 mm (1.122 in) dia.
b: 38 mm (1.50 in) dia.

Installing striking rod oil seal

KV32102700
(

)

Drift
a: 48.6 mm (1.913 in) dia.
b: 41.6 mm (1.638 in) dia.

Installing main drive gear bearing

ST30911000
(

)

Inserter
a: 98 mm (3.86 in) dia.
b: 40.5 mm (1.594 in) dia.

• Installing 5th-6th synchronizer assembly
• Installing mainshaft bearing
• Installing reverse main gear bushing
• Installing 3rd gear bushing
• Installing 3rd-4th synchronizer assembly

ST27861000
(

)

Support ring
a: 62 mm (2.44 in) dia.
b: 52 mm (2.05 in) dia.

• Installing 1st-2nd synchronizer assembly
• Installing 1st gear bushing

ST30022000
(

)

Inserter
a: 110 mm (4.33 in) dia.
b: 46 mm (1.81 in) dia.

• Installing 3rd main gear
• Installing 4th main gear

Tool number
(Kent-Moore No.)
Tool name

Description

ZZA0534D

ZZA1046D

ZZA1023D

ZZA0534D

ZZA0920D

ZZA0832D

ZZA0920D

TM-14

< PREPARATION >

[6MT: FS6R31A]

PREPARATION

Commercial Service Tools

INFOID:0000000001732865

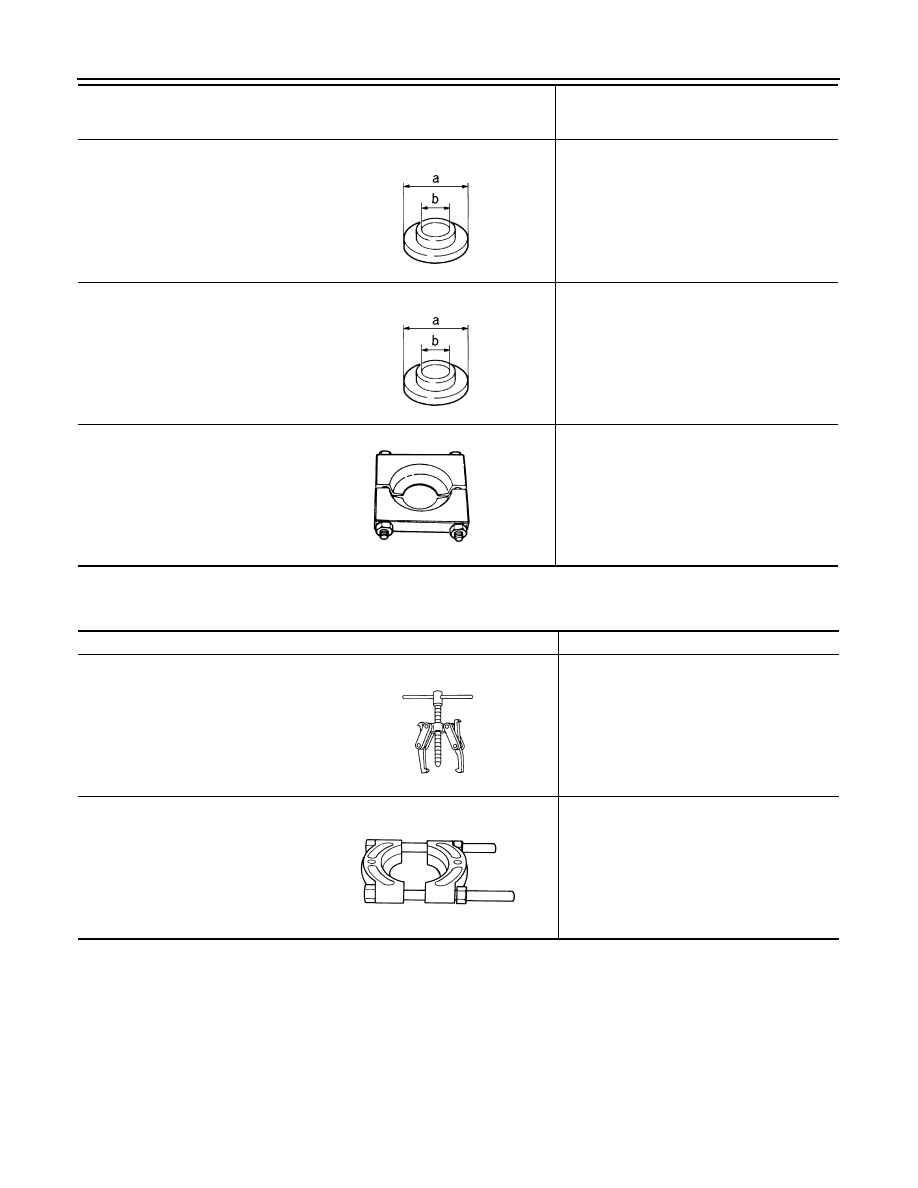

KV40100630
(J-26092)
Inserter
a: 67.5 mm (2.657 in) dia.
b: 38.5 mm (1.516 in) dia.

Installing 4th counter gear thrust washer

ST30032000
(J-26010-01)
Inserter
a: 80 mm (3.15 in) dia.
b: 31 mm (1.22 in) dia.

Installing counter rear bearing inner race

ST30031000
(J-22912-01)
Puller

Measuring wear of inner baulk ring

Tool number
(Kent-Moore No.)
Tool name

Description

ZZA0920D

ZZA0920D

ZZA0537D

Tool name

Description

Puller

• Removing reverse main gear
• Removing reverse synchronizer assembly
• Removing reverse counter gear

Puller

Removing each bearing, gear and bushing

NT077

ZZB0823D

PREPARATION

TM-15

< PREPARATION >

[6MT: FS6R31A]

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

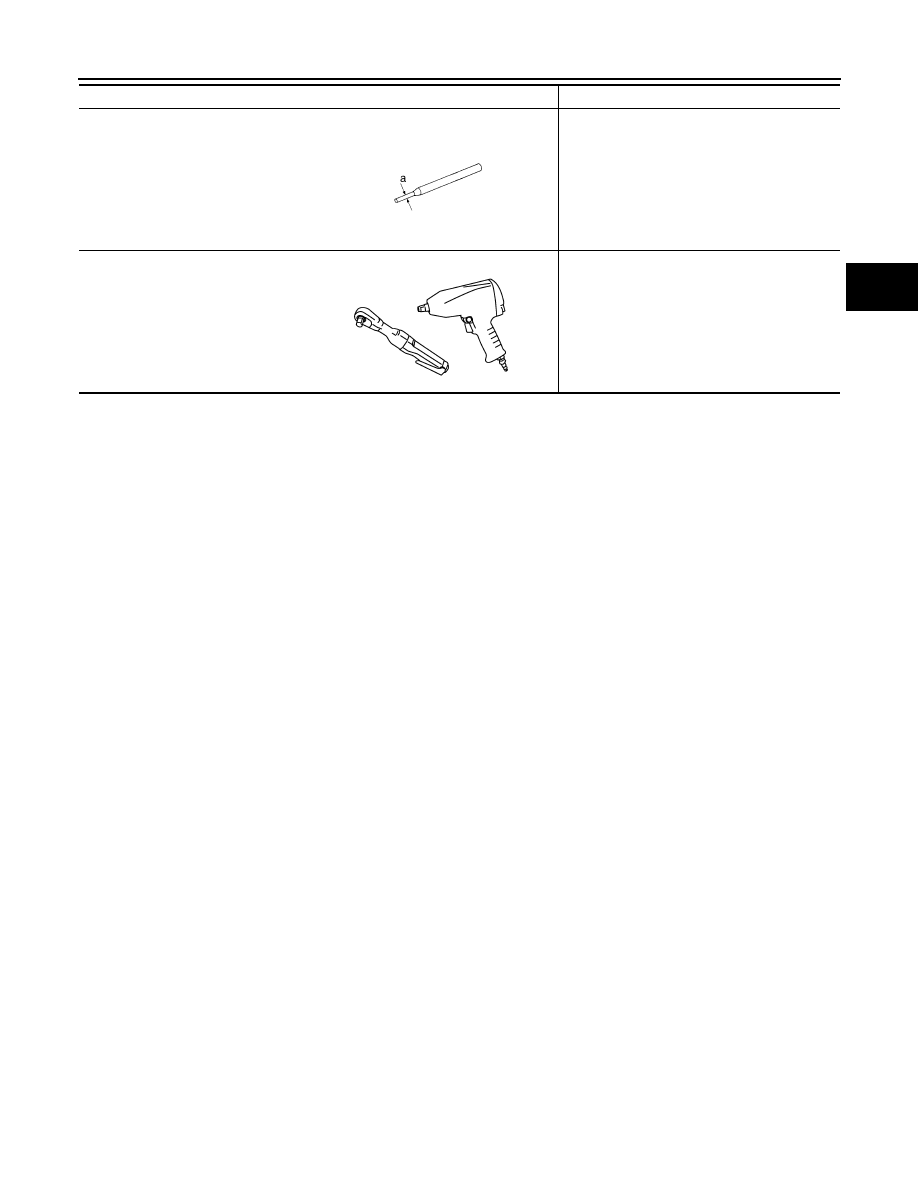

Pin punch
a: 6.0 mm (0.24 in) dia.

Removing and installing each retaining pin

Power tool

Loosening bolts and nuts

Tool name

Description

NT410

PBIC0190E

TM-16

< ON-VEHICLE MAINTENANCE >

[6MT: FS6R31A]

GEAR OIL

ON-VEHICLE MAINTENANCE

GEAR OIL

Exploded View

INFOID:0000000001732866

Refer to

TM-29, "Exploded View"

.

Draining

INFOID:0000000001732867

1.

Start the engine and let it run to warm up transmission.

2.

Stop the engine. Remove drain plug and then drain gear oil.

3.

Set a gasket on drain plug and install it to transmission case.

CAUTION:

Never reuse gasket.

4.

Tighten drain plug to the specified torque. Refer to

TM-29, "Exploded View"

.

Refilling

INFOID:0000000001732868

1.

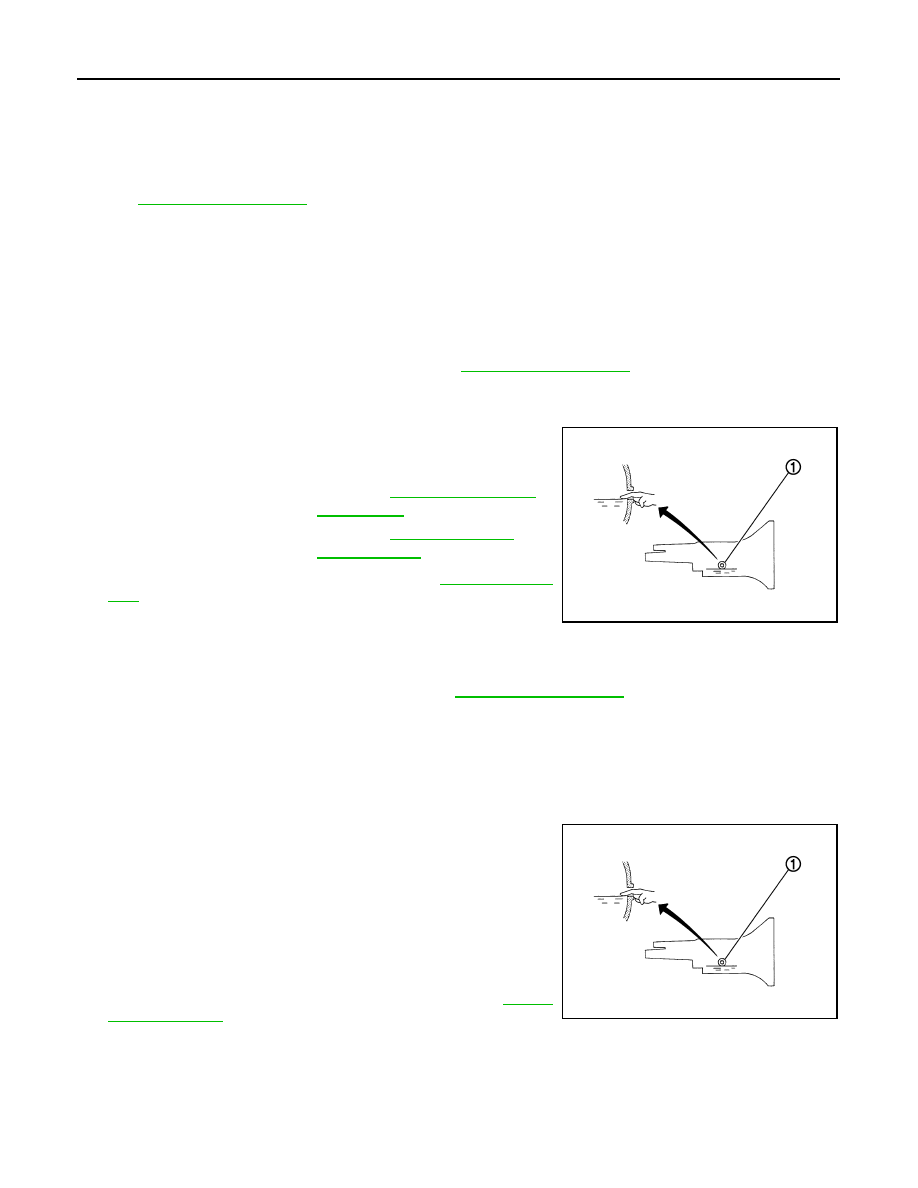

Remove filler plug (1). Fill with new gear oil to transmission as
shown in the figure.

2.

After refilling gear oil, check oil level. Refer to

TM-16, "Inspec-

tion"

.

3.

Set a gasket on filler plug and then install it to transmission
case.

CAUTION:

Never reuse gasket.

4.

Tighten filler plug to the specified torque. Refer to

TM-29, "Exploded View"

.

Inspection

INFOID:0000000001732869

LEAKAGE

Make sure that gear oil is not leaking from transmission or around it.

LEVEL

1.

Remove filler plug (1).

2.

Check oil level from filler plug mounting hole as shown in the fig-
ure.

CAUTION:

Never start engine while checking oil level.

3.

Set a gasket on filler plug and then install it to transmission
case.

CAUTION:

Never reuse gasket.

4.

Tighten filler plug to the specified torque. Refer to

TM-29,

"Exploded View"

.

Oil grade and viscosity

: Refer to

MA-10, "Fluids and

Lubricants"

.

Oil capacity

: Refer to

TM-74, "General

Specification"

.

JPDIC0331ZZ

JPDIC0331ZZ
