Infiniti G37 Coupe. Manual - part 91





AV

MULTIFUNCTION SWITCH

AV-117

< ON-VEHICLE REPAIR >

[BASE AUDIO WITHOUT NAVIGATION]

C

D

E

F

G

H

I

J

K

L

M

B

A

O

P

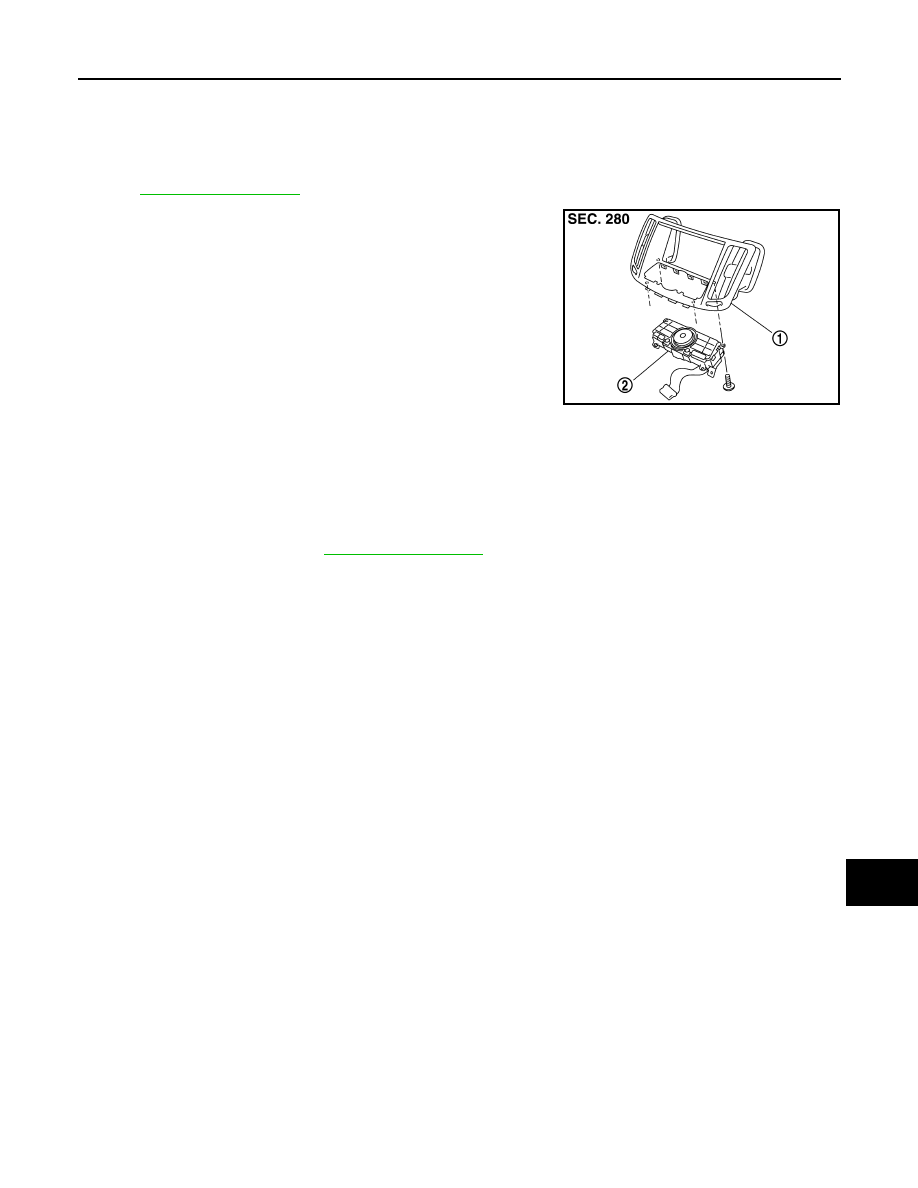

MULTIFUNCTION SWITCH

Exploded View

INFOID:0000000001684411

REMOVAL

Refer to

IP-11, "Exploded View"

.

DISASSEMBLY

Removal and Installation

INFOID:0000000001684412

REMOVAL

1.

Remove cluster lid D. Refer to

IP-11, "Exploded View"

.

2.

Remove multifunction switch with center ventilator grille as a single unit.

3.

Remove multifunction switch from center ventilator.

INSTALLATION

Install in the reverse order of removal.

JSNIA0126ZZ

1.

Center ventilator grille

2.

Multifunction switch

AV-118

< ON-VEHICLE REPAIR >

[BASE AUDIO WITHOUT NAVIGATION]

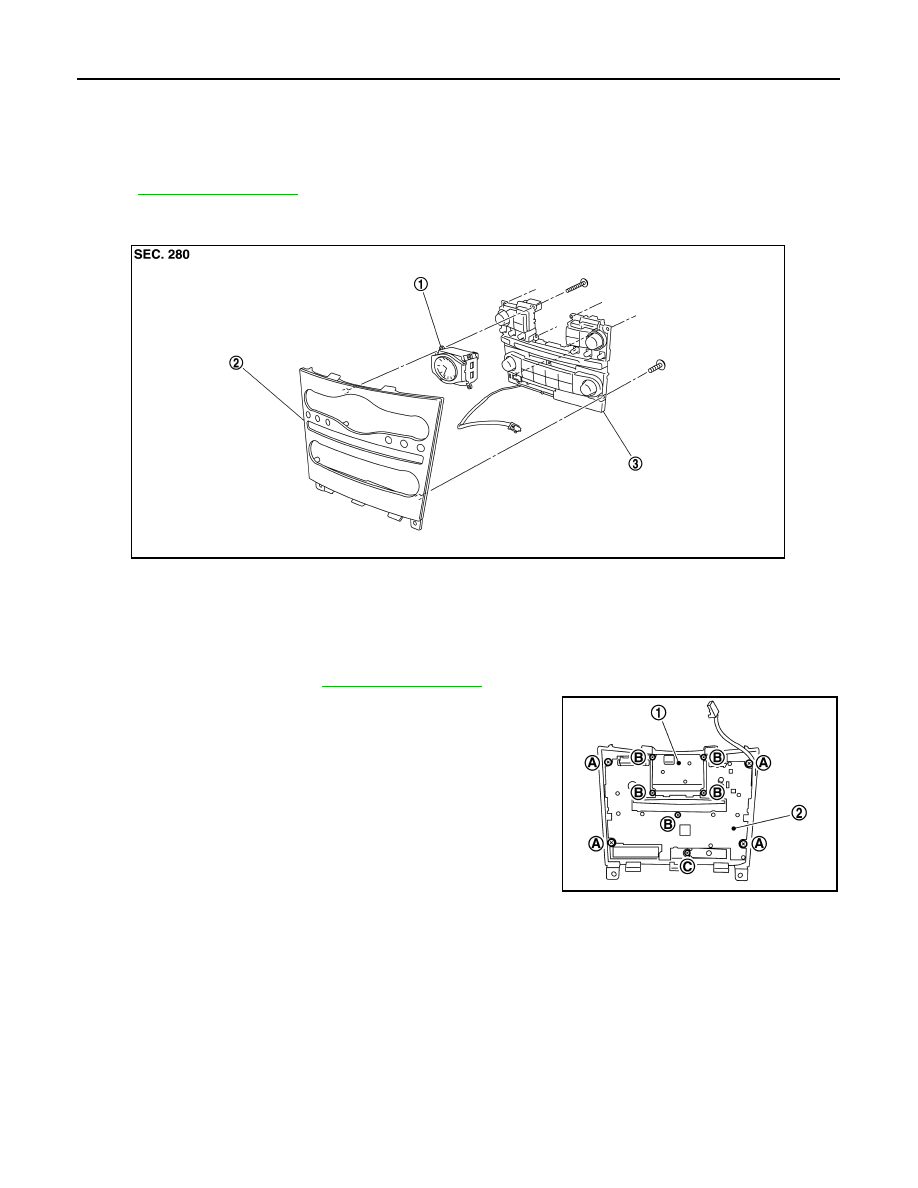

PRESET SWITCH

PRESET SWITCH

Exploded View

INFOID:0000000001684415

REMOVAL

Refer to

IP-11, "Exploded View"

.

DISASSEMBLY

Removal and Installation

INFOID:0000000001684416

REMOVAL

1.

Remove cluster lid C. Refer to

IP-11, "Exploded View"

.

2.

Remove preset switch (2) from cluster lid C.

INSTALLATION

Install in the reverse order of removal.
NOTE:
When installing preset switch, do not allow the print wire that connects preset switch and multifunction switch
to get caught in between AV control unit and preset switch.

1.

Clock

2.

Cluster lid C

3.

Preset switch

JPNIA0477ZZ

1.

Clock

A.

Screw

B.

Screw

C.

Screw

JPNIA0478ZZ

AV

STEERING SWITCH

AV-119

< ON-VEHICLE REPAIR >

[BASE AUDIO WITHOUT NAVIGATION]

C

D

E

F

G

H

I

J

K

L

M

B

A

O

P

STEERING SWITCH

Exploded View

INFOID:0000000001605607

Refer to

ST-15, "Exploded View"

.

Removal and Installation

INFOID:0000000001605608

REMOVAL

Refer to

ST-15, "Removal and Installation"

.

INSTALLATION

Install in the reverse order of removal.

AV-120

< ON-VEHICLE REPAIR >

[BASE AUDIO WITHOUT NAVIGATION]

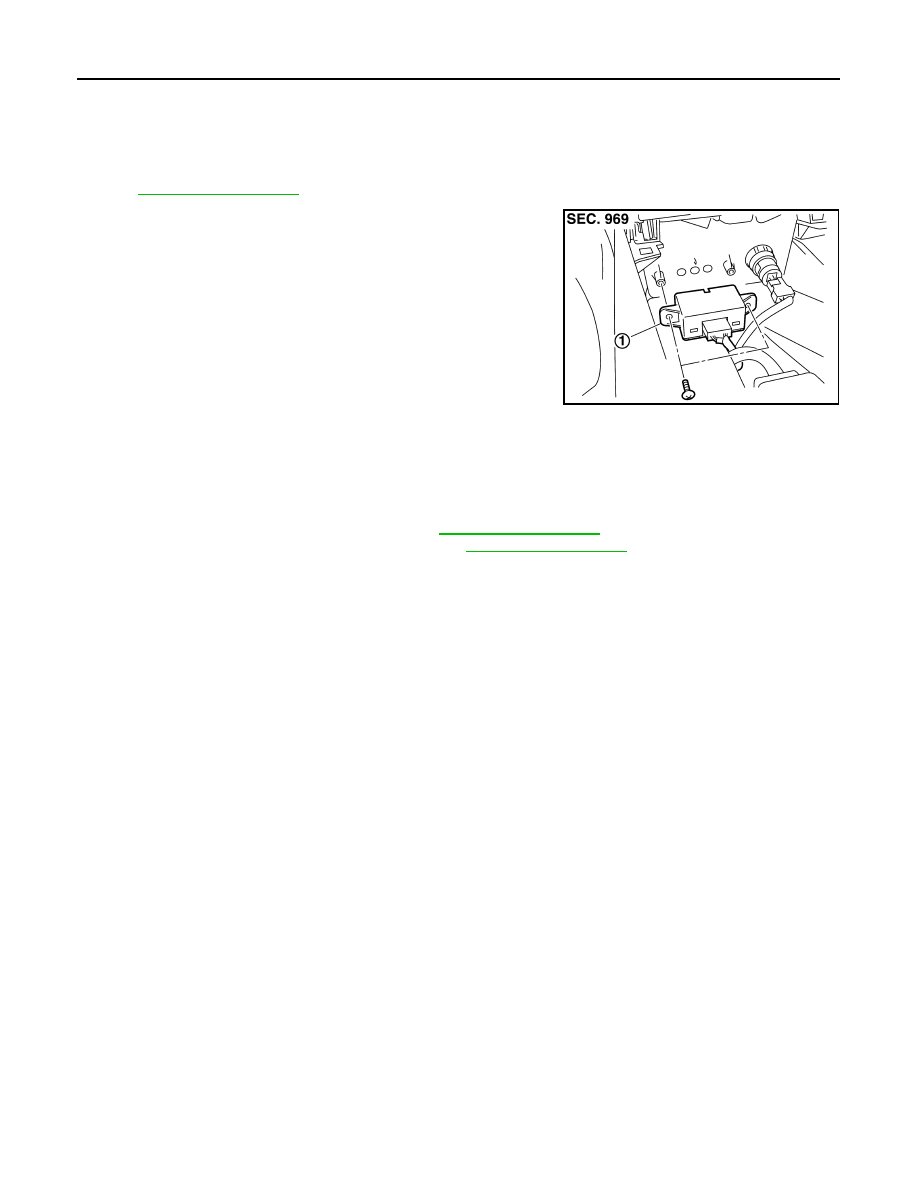

AUXILIARY INPUT JACKS

AUXILIARY INPUT JACKS

Exploded View

INFOID:0000000001684417

REMOVAL

Refer to

IP-23, "Exploded View"

.

DISASSEMBLY

Removal and Installation

INFOID:0000000001684418

REMOVAL

1.

Remove center console. (M/T models) Refer to

IP-23, "Exploded View"

.

Remove center console cup. (A/T models) Refer to

IP-23, "Exploded View"

.

2.

Remove auxiliary input jacks from center console. (M/T models)
Remove auxiliary input jacks from center console cup. (A/T models)

INSTALLATION

Install in the reverse order of removal.

JSNIA0131ZZ

1.

Auxiliary input jacks
