Infiniti G35 (V35) Sedan. Manual - part 762





HAC-20

< FUNCTION DIAGNOSIS >

[AUTOMATIC AIR CONDITIONER]

COMPRESSOR CONTROL FUNCTION

PASSENGER COMPARTMENT

1.

Refrigerant pressure sensor

2.

Ambient sensor

3.

Compressor (magnet clutch)

4.

Compressor (ECV)

JSIIA0081ZZ

COMPRESSOR CONTROL FUNCTION

HAC-21

< FUNCTION DIAGNOSIS >

[AUTOMATIC AIR CONDITIONER]

C

D

E

F

G

H

J

K

L

M

A

B

HAC

N

O

P

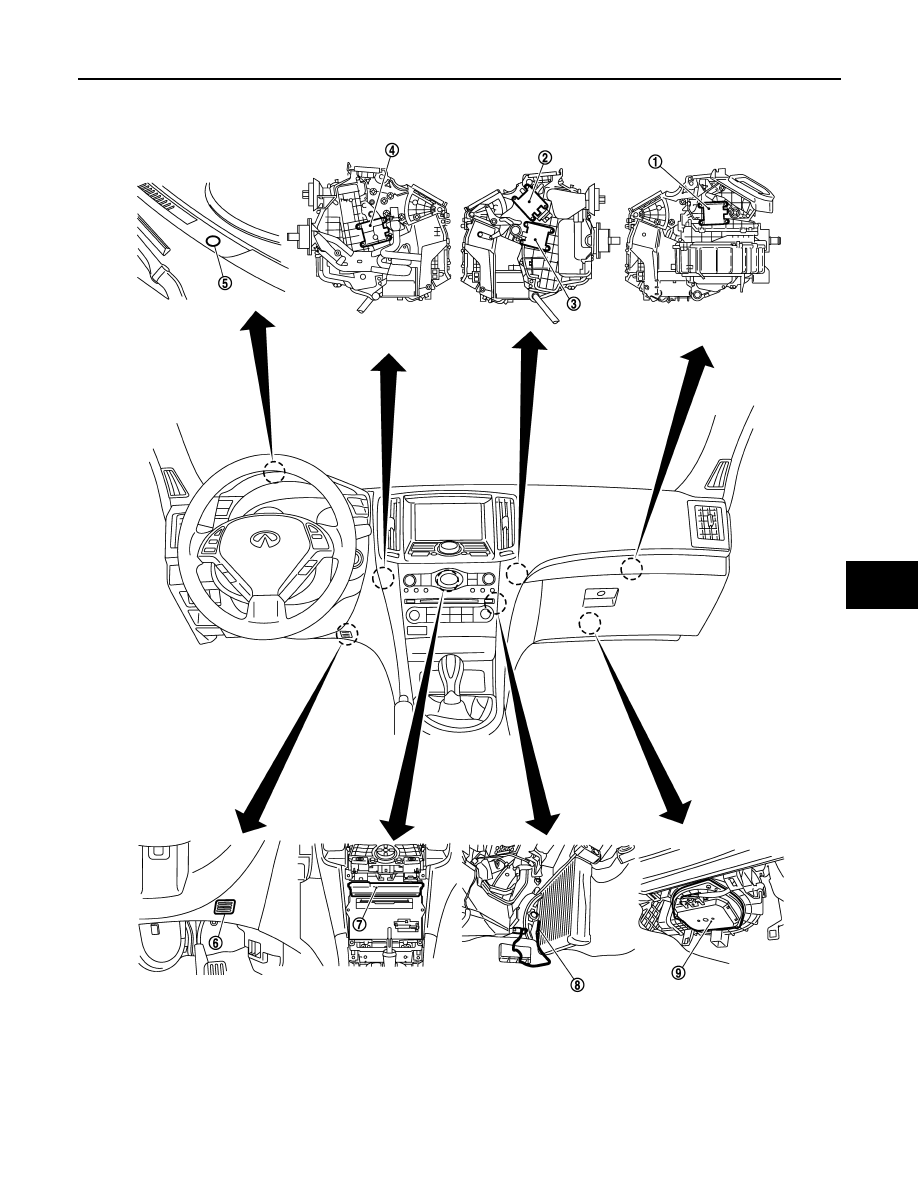

WITH LEFT AND RIGHT VENTILATION TEMPERATURE SEPARATELY CONTROL
SYSTEM : Component’s role

INFOID:0000000000959907

1.

Intake door motor

2.

Mode door motor

3.

Air mix door motor (passenger side)

4.

Air mix door motor (driver side)

5.

Sunload sensor

6.

In-vehicle sensor

7.

Unified meter and A/C amp.

8.

Intake sensor

9.

Blower motor

JSIIA0082ZZ

HAC-22

< FUNCTION DIAGNOSIS >

[AUTOMATIC AIR CONDITIONER]

COMPRESSOR CONTROL FUNCTION

Component

Reference

Air mix door motor

HAC-74, "WITH LEFT AND RIGHT VENTILATION TEMPERA-
TURE SEPARATELY CONTROL SYSTEM : Description"

Ambient sensor

HAC-93, "Description"

Blower motor

HAC-86, "WITH LEFT AND RIGHT VENTILATION TEMPERA-
TURE SEPARATELY CONTROL SYSTEM : Description"

Compressor

HAC-90, "Description"

intake door motor

HAC-80, "Description"

intake sensor

HAC-102, "Description"

In-vehicle sensor

HAC-96, "Description"

Mode door motor

HAC-69, "Description"

Refrigerant pressure sensor

HAC-92, "Component Inspection"

Sunload sensor

HAC-99, "Description"

Unified meter and A/C amp.

HAC-105, "Description"

AUTOMATIC AIR CONDITIONER SYSTEM

HAC-23

< FUNCTION DIAGNOSIS >

[AUTOMATIC AIR CONDITIONER]

C

D

E

F

G

H

J

K

L

M

A

B

HAC

N

O

P

AUTOMATIC AIR CONDITIONER SYSTEM

WITHOUT LEFT AND RIGHT VENTILATION TEMPERATURE SEPARATELY
CONTROL SYSTEM

WITHOUT LEFT AND RIGHT VENTILATION TEMPERATURE SEPARATELY CON-
TROL SYSTEM : System Diagram

INFOID:0000000000959908

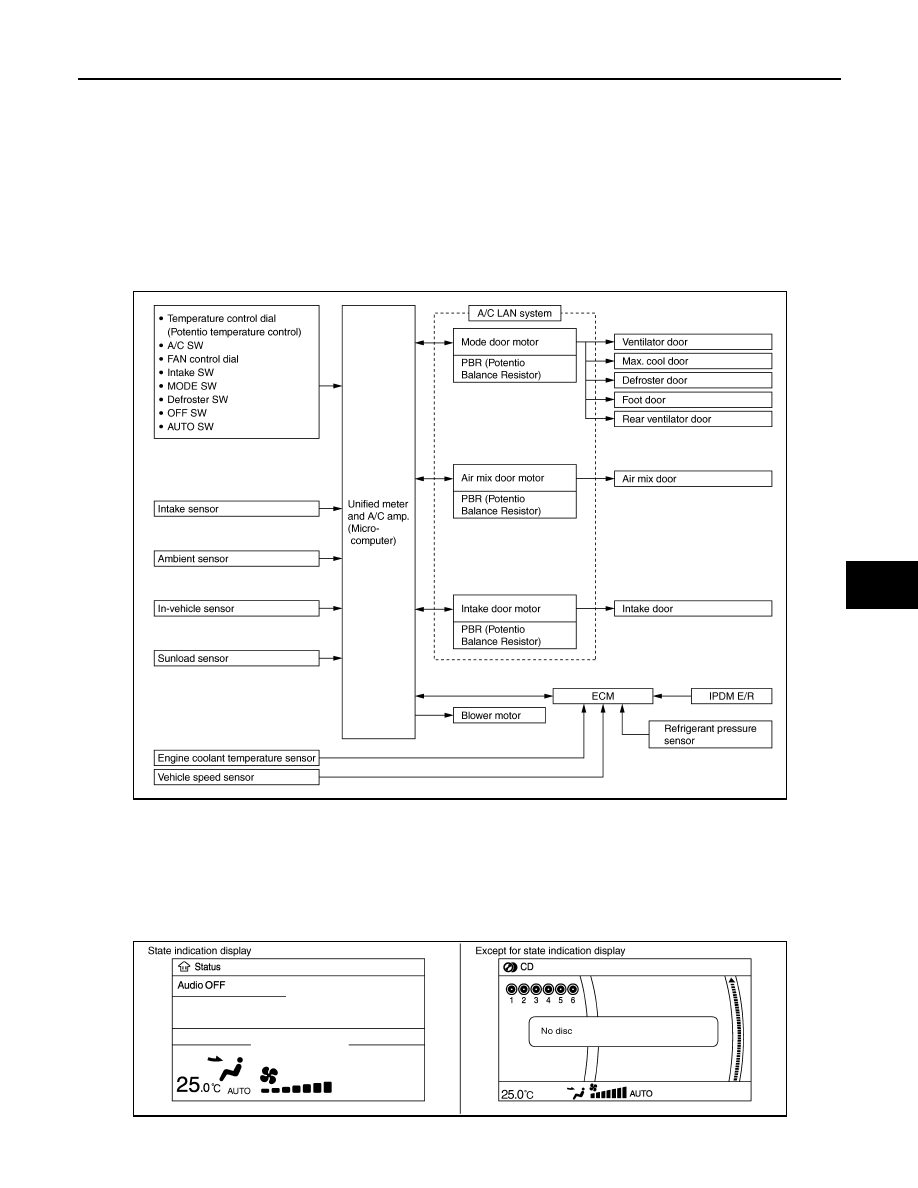

CONTROL SYSTEM

The control system consists of input sensors, switches, unified meter and A/C amp. (microcomputer) and out-
puts. The relationship of these components is shown in the figure below:

WITHOUT LEFT AND RIGHT VENTILATION TEMPERATURE SEPARATELY CON-
TROL SYSTEM : System Description

INFOID:0000000000959909

CONTROL OPERATION

Display Screen

The operation status of the system is displayed on the screen.

JSIIA0113GB

JSIIA0114GB
