WT-14

TROUBLE DIAGNOSIS

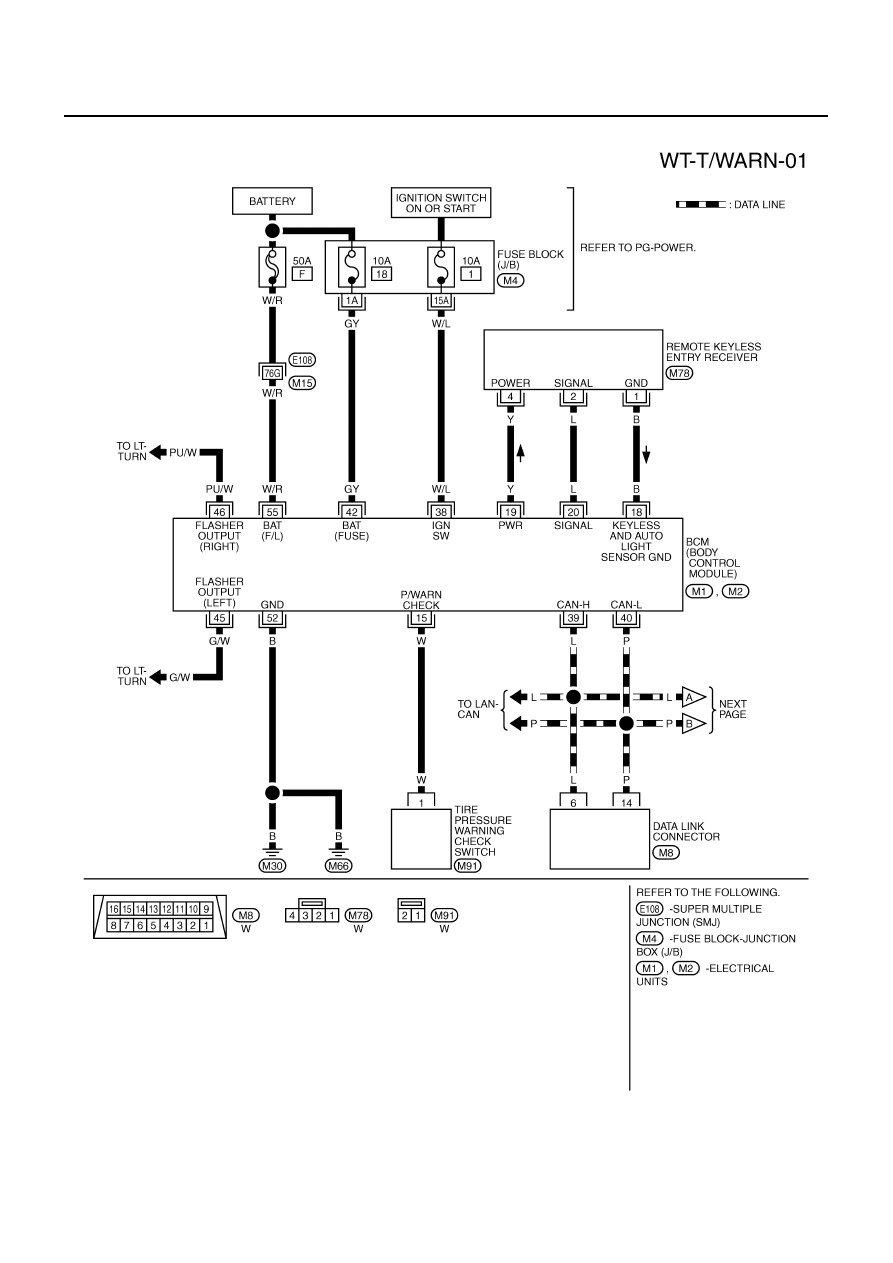

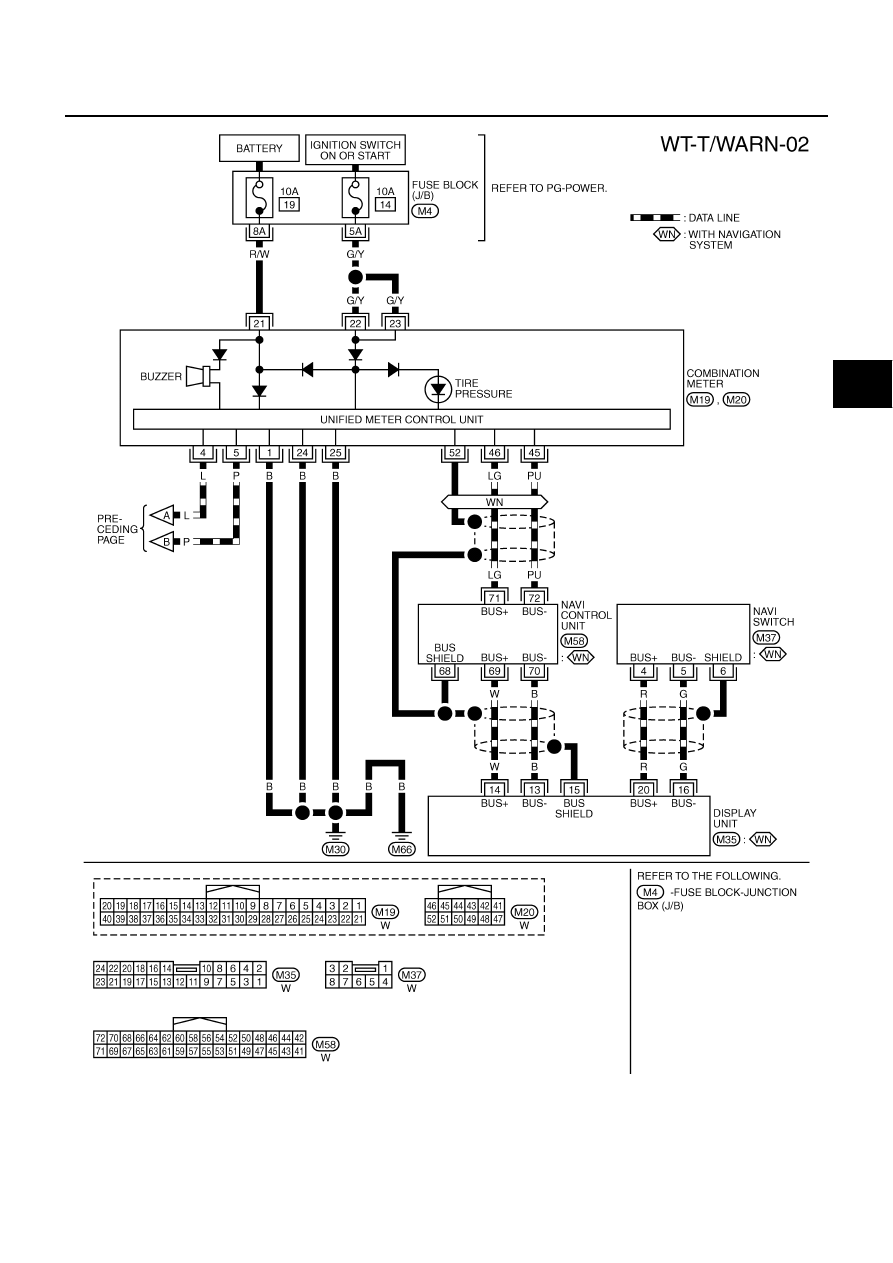

Wiring Diagram — T/WARN —

NES00037

TEWM0109E

TROUBLE DIAGNOSIS

WT-15

C

D

F

G

H

I

J

K

L

M

A

B

WT

TEWM0154E

WT-16

TROUBLE DIAGNOSIS

Trouble Diagnosis Chart

NES000BU

TROUBLE DIAGNOSIS CHART FOR SYMPTOMS

If low tire pressure warning lamp turns ON, perform self-diagnosis. Refer to

WT-21, "SELF-DIAG RESULTS MODE"

 .

Symptom

Check item

Reference page

Warning lamp does not come on when ignition switch is
turned on.

CAN communication line



WT-32

Combination meter

BCM

Warning lamp stays on when ignition switch is turned
on.

ID registration



WT-32

BCM connector or circuit

BCM

Warning lamp blinks when ignition switch is turned on.

BCM connector or circuit



WT-34

BCM

Turn signal lamp blinks when ignition switch is turned
on.

BCM connector or circuit



WT-35

BCM

ID registration can not be operated.

Transmitter



WT-35

Remote keyless entry receiver connector or circuit

Remote keyless entry receiver

BCM connector or circuit

BCM

TROUBLE DIAGNOSIS

WT-17

C

D

F

G

H

I

J

K

L

M

A

B

WT

Control Unit Input/Output Signal Standard

NES00038

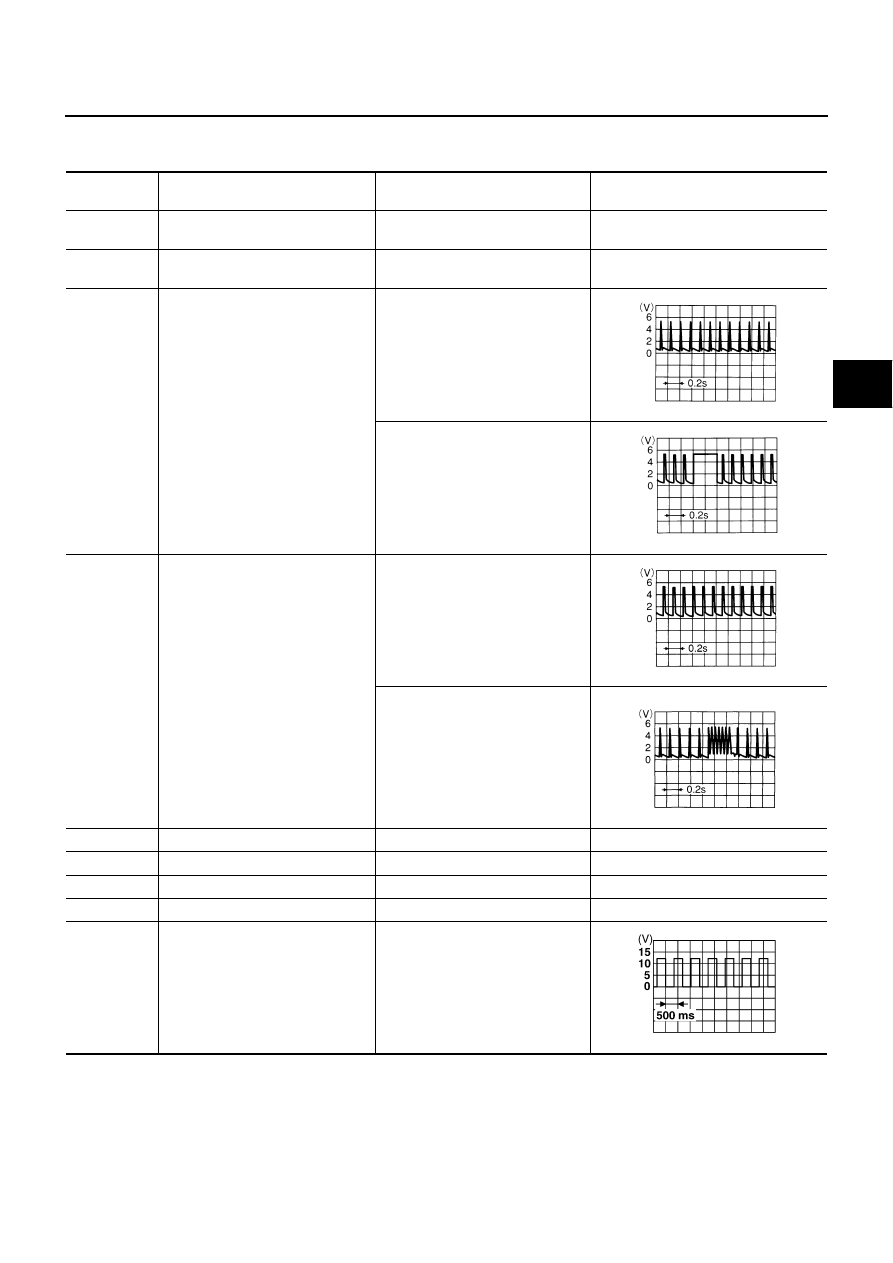

Standards using a circuit tester and oscilloscope

Terminal

(Wire color)

Item

Condition

Voltage (V)

Approx. value

15 (W)

Tire pressure warning check con-
nector

Always

5 V

18 (B)

Remote keyless entry receiver
(Ground)

—

0  V

19 (Y)

Remote keyless entry receiver
(Power supply)

Stand-by

Press any of the keyfob switches

20 (L)

Remote keyless entry receiver
(Signal)

Stand-by

Press any of the keyfob switches

38 (W/L)

Ignition switch

Ignition switch ON or START

Battery voltage (12 V)

39 (L)

Data line (CAN H)

—

—

40 (P)

Data line (CAN L)

—

—

42 (GY)

Battery power supply (Fuse)

Always

Battery voltage (12 V)

45 (G/W)

Turn signal (left)

●

Ignition switch ON

●

Combination switch is turn signal
(left) ON

OCC3879D

OCC3882D

OCC3881D

OCC3880D

SKIA3009J
