Shift Control Components

INSPECTION

=NCMT0019

I

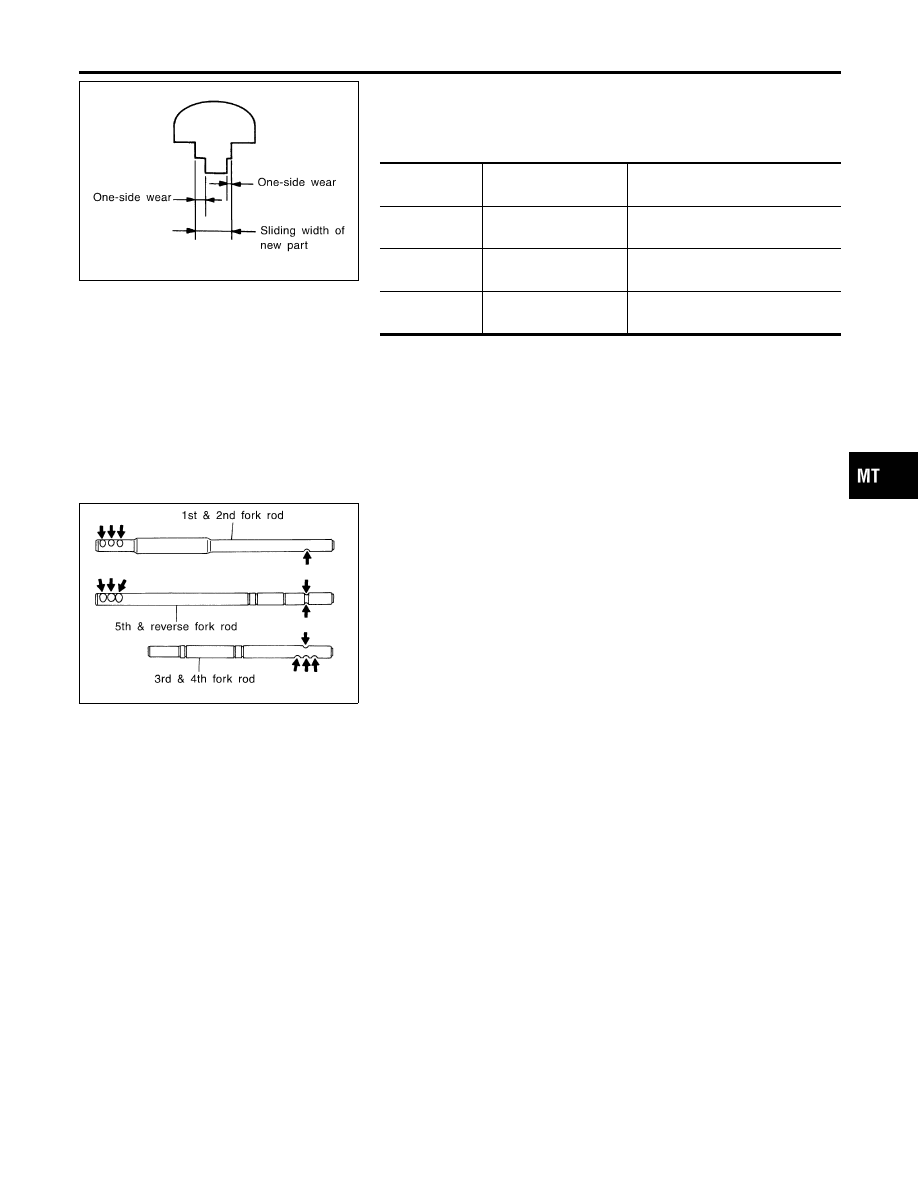

Check if the width of shift fork hook (sliding area with coupling
sleeve) is within allowable specification below.

Item

One-side wear specifi-

cation

Sliding width of new part

1st & 2nd

0.2 mm (0.008 in)

7.80 - 7.93 mm

(0.3071 - 0.3122 in)

3rd & 4th

0.2 mm (0.008 in)

7.80 - 7.93 mm

(0.3071 - 0.3122 in)

5th & reverse

0.2 mm (0.008 in)

7.80 - 7.93 mm

(0.3071 - 0.3122 in)

SMT692D

I

Check if shift check groove of fork rod or 5th & reverse check
groove is worn, or has any other abnormalities.

GI

MA

EM

LC

EC

FE

CL

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Shift Control Components

MT-45

NCMT0023

SMT722DA

Clutch Housing

NCMT0023S01

1.

Hammer the striking rod oil seal into clutch housing as far as
it will go.

CAUTION:

Do not reuse striking rod oil seal.

SMT723DA

2.

Hammer the differential oil seal into clutch housing until it
becomes flush with clutch housing end face.

CAUTION:

Do not reuse differential oil seal.

SMT724DA

3.

Hammer input shaft oil seal into clutch housing as far as it will
go.

CAUTION:

Do not reuse input shaft oil seal.

SMT725DA

4.

Hammer the dust seal into clutch housing as far as it will go.

CAUTION:

Do not reuse dust seal.

SMT726DA

5.

Install outer race of differential side bearing.

ASSEMBLY

Clutch Housing

MT-46

SMT727D

6.

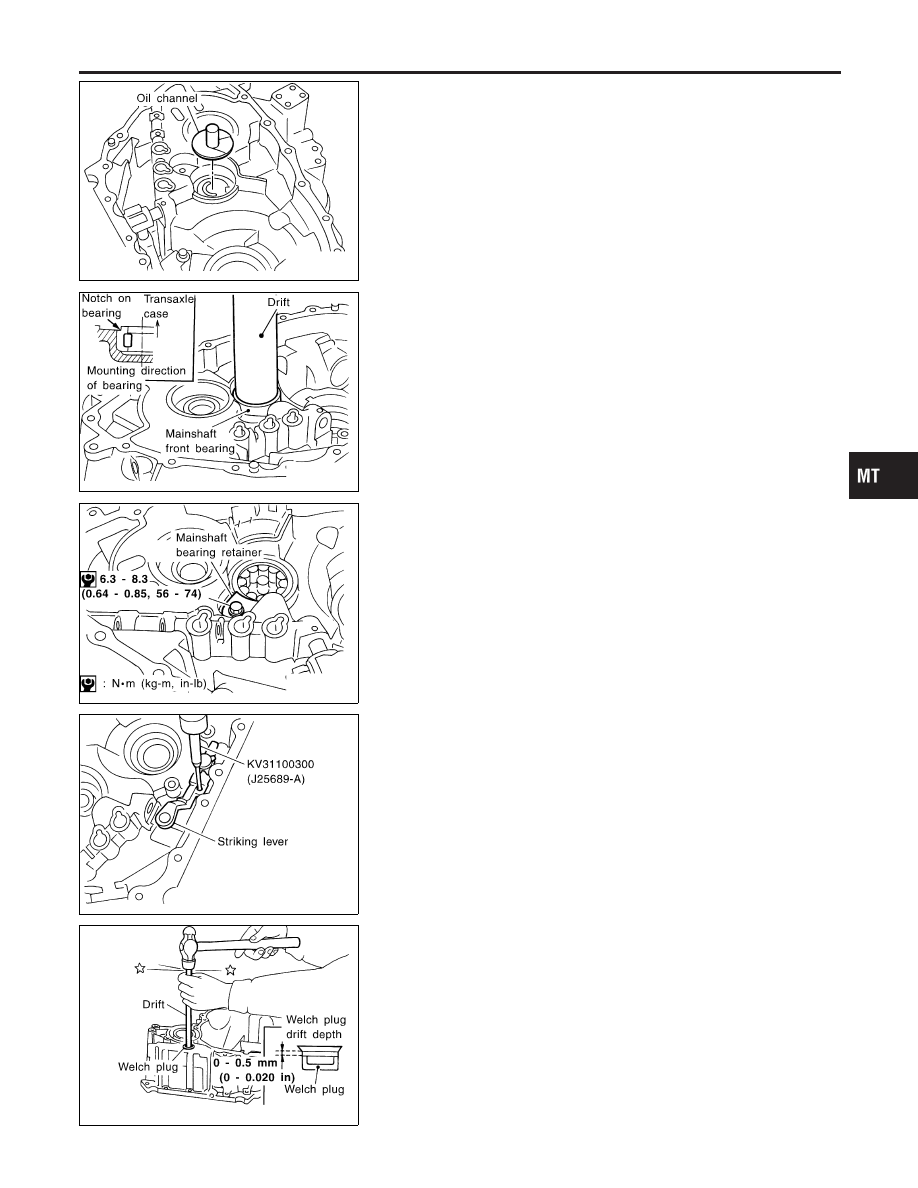

Install new oil channel (mainshaft).

CAUTION:

Pay attention to installation direction of oil channel.

SMT728DA

7.

Align the notches on mainshaft front bearing and transaxle
case. Then, install mainshaft front bearing.

SMT729D

8.

Install mainshaft bearing retainer, and tighten bolts with speci-
fied torque.

SMT667DA

9.

Attach boot, striking rod, and striking lever to clutch housing.
And install retaining pin for selector lever.

CAUTION:

I

Before installing striking rod, wrap the end with a vinyl
tape or the like to prevent oil seal from being damaged.

I

Do not reuse retaining pin.

SMT730D

10. Hammer the welch plug (striking lever side) with a general-

purpose drift [OD: 12 mm (0.47 in)].

CAUTION:

Do not reuse welch plug.

GI

MA

EM

LC

EC

FE

CL

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ASSEMBLY

Clutch Housing (Cont’d)

MT-47

SMT731D

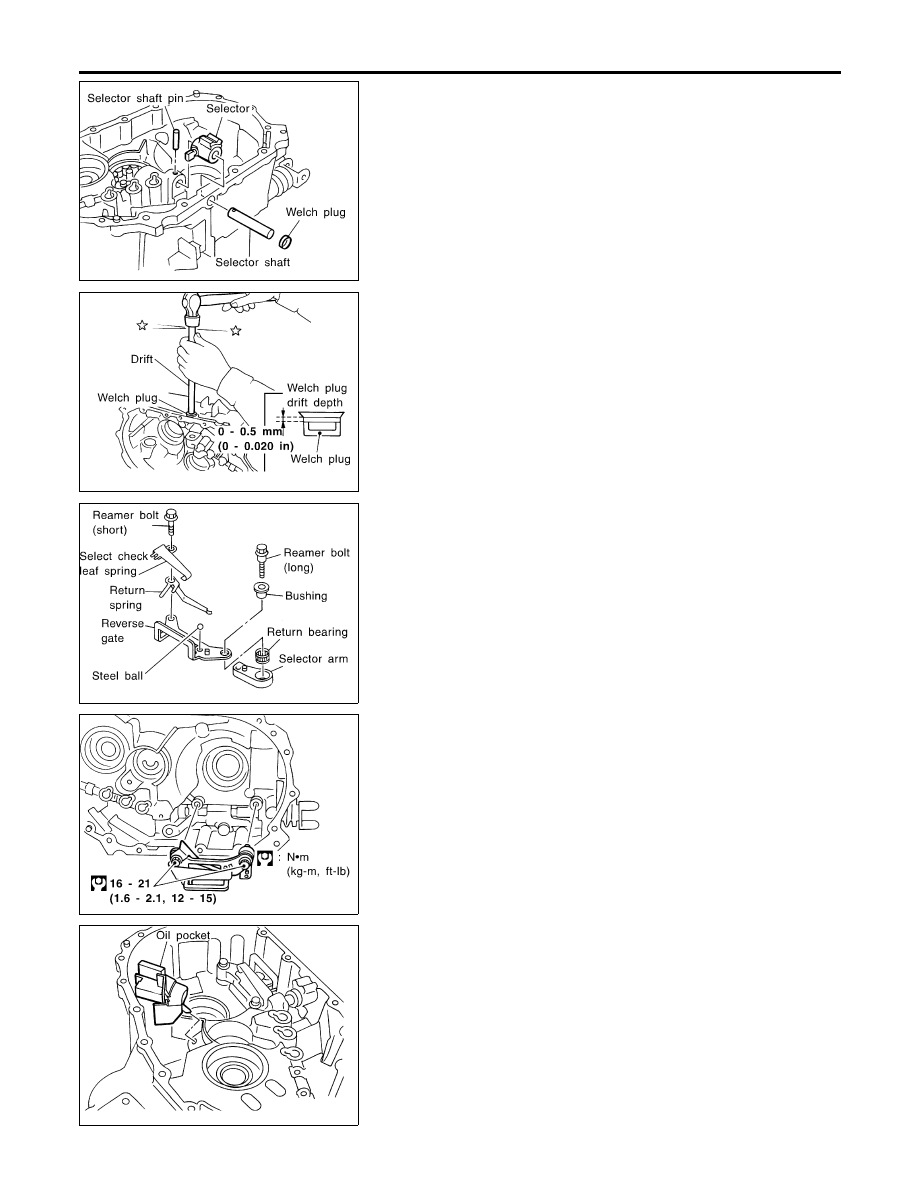

11. Install selector, selector shaft, and selector shaft pin into clutch
