Precautions

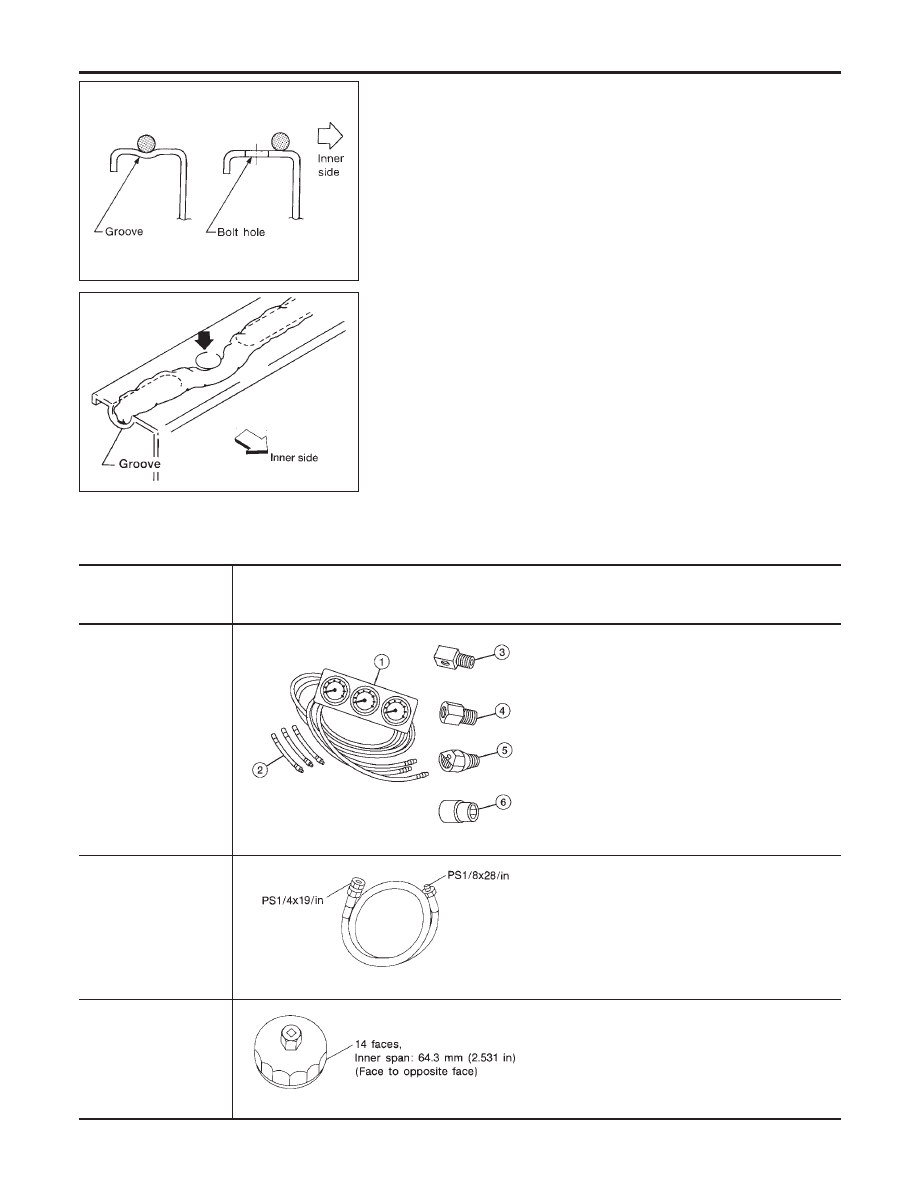

LIQUID GASKET APPLICATION PROCEDURE

NCLC0001

1.

Use a scraper to remove all traces of old liquid gasket from
mating surfaces and grooves. Also, completely clean any oil
from these areas.

2.

Apply a continuous bead of liquid gasket to mating surfaces.
(Use Genuine RTV silicone sealant part No. 999MP-A7007
or equivalent.)

I

For oil pan, be sure liquid gasket diameter is 4.0 to 5.0 mm
(0.157 to 0.197 in).

I

For areas except oil pan, be sure liquid gasket diameter is 2.0
to 3.0 mm (0.079 to 0.118 in).

3.

Apply liquid gasket around the inner side of bolt holes (unless
otherwise specified).

4.

Assembly should be done within 5 minutes after coating.

5.

Wait at least 30 minutes before refilling engine oil and engine
coolant.

Preparation

SPECIAL SERVICE TOOLS

NCLC0002

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

Tool number
(Kent-Moore No.)
Tool name

Description

(J34301-C)
Oil pressure gauge set
1 (J34301-1)
Oil Pressure gauge
2 (J34301-2)
Hoses
3 (J34298)
Adapter
4 (J34282-1)
Adapter
5 (790-301-1230-A)
60° adapter
6 (J34301-15)
Square socket

AAT896

Measuring oil pressure
Maximum measuring range:
1,379 kPa (14 kg/cm

2

, 200 psi)

ST25052000
(J25695-2)
Hose

NT559

Adapting oil pressure gauge to cylinder block

KV10115801
(J38956)
Oil filter wrench

NT362

Removing oil filter

ENGINE LUBRICATION SYSTEM

Precautions

LC-2

Tool number
(Kent-Moore No.)
Tool name

Description

WS39930000
(

—

)

Tube presser

NT052

Pressing the tube of liquid gasket

Lubrication Circuit

NCLC0003

JLC263B

SLC273B

GI

MA

EM

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ENGINE LUBRICATION SYSTEM

Preparation (Cont’d)

LC-3

SLC264B

Oil Pressure Check

NCLC0004

WARNING:

I

Be careful not to burn yourself, as the engine and oil may
be hot.

I

For M/T models, put gearshift lever in Neutral “N” posi-
tion. For A/T models, put selector lever in Park “P” posi-
tion.

1.

Check oil level.

2.

Remove oil pressure switch.

SLC926

3.

Install pressure gauge.

4.

Start engine and warm it up to normal operating temperature.

5.

Check oil pressure with engine running under no-load.

Engine speed

rpm

Approximate discharge pressure

kPa (kg/cm

2

, psi)

Idle speed

More than 80 (0.82, 11.7)

3,200

314 - 392 (3.2 - 4.0, 46 - 57)

I

If difference is extreme, check oil passage and oil pump
for oil leaks.

6.

Install oil pressure switch with sealant.

Oil Pump

REMOVAL

NCLC0005

1.

Remove drive belts.

2.

Remove cylinder head. Refer to EM-31, “Removal”.

3.

Remove oil pans. Refer to EM-14, “Removal”.

4.

Remove oil strainer and baffle plate.

5.

Remove front cover assembly.

ENGINE LUBRICATION SYSTEM
