How to Perform Trouble Diagnoses for Quick
and Accurate Repair

NCHA0129

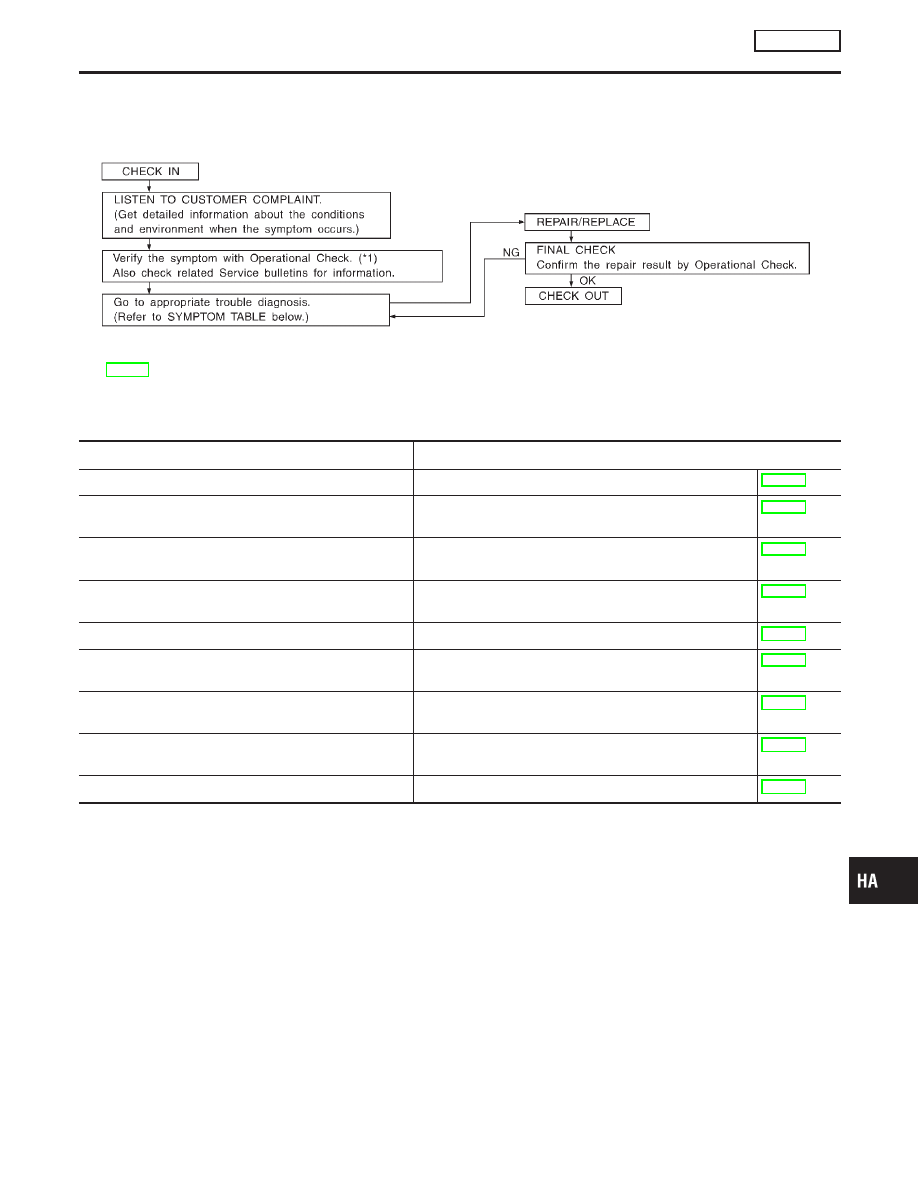

WORK FLOW

NCHA0129S01

SHA900E

*1: HA-148

SYMPTOM TABLE

NCHA0129S02

Symptom

Reference page

I

A/C system does not come on.

I

Go to Trouble Diagnosis Procedure for A/C System.

HA-150

I

Intake door does not change in VENT, B/L or FOOT
mode.

I

Go to Trouble Diagnosis Procedure for Intake Door.

HA-152

I

Air outlet does not change.

I

Mode door motor does not operate normally.

I

Go to Trouble Diagnosis Procedure for mode door
motor.

HA-156

I

Air mix door motor does not operate normally.

I

Go to Trouble Diagnosis Procedure for Air mix door
motor.

HA-162

I

Blower motor does not rotate at all.

I

Go to Trouble Diagnosis Procedure for Blower Motor.

HA-167

I

Magnet clutch does not engage when A/C switch and
fan switch are ON.

I

Go to Trouble Diagnosis Procedure for Magnet Clutch.

HA-174

I

Insufficient cooling.

I

Go to Trouble Diagnosis Procedure for Insufficient cool-
ing.

HA-182

I

Insufficient heating.

I

Go to Trouble Diagnosis Procedure for Insufficient heat-
ing.

HA-189

I

Noise

I

Go to Trouble Diagnosis Procedure for Noise.

HA-190

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

MANUAL

How to Perform Trouble Diagnoses for Quick and Accurate Repair

HA-147

Operational Check

=NCHA0130

The purpose of the operational check is to confirm that the system
operates properly.

CONDITIONS:

NCHA0130S01

I

Engine running and at normal operating temperature.

RHA085H

PROCEDURE:

NCHA0130S02

1. Check Blower

NCHA0130S0201

1.

Turn fan switch to 1-speed.
Blower should operate on 1-speed.

2.

Then turn fan switch to 2-speed, and continue checking blower
speed until all speeds are checked.

3.

Leave blower on 4-speed.

If NG, go to trouble diagnosis procedure for blower motor (HA-167).
If OK, continue with next check.

RHA086H

2. Check Discharge Air

NCHA0130S0202

1.

Press each mode switch.

RHA654F

2.

Confirm that discharge air comes out according to the air dis-
tribution table at left, and that the indicator lamp illuminates.

Refer to “Discharge Air Flow”, HA-138.
If NG, go to trouble diagnosis procedure for mode door motor
(HA-156).
If OK, continue with next check.
NOTE:
Confirm that the compressor clutch is engaged (visual inspec-
tion) and intake door position is at FRESH when the DEF

mode is selected.

Confirm that the intake door position is at FRESH when the
D/F

mode is selected.

Intake door position is checked in the next step.

TROUBLE DIAGNOSES

MANUAL

Operational Check

HA-148

RHA087H

3. Check Recirculation

NCHA0130S0203

1.

Press REC

switch.

Recirculation indicator should illuminate.

2.

Listen for intake door position change (you should hear blower
sound change slightly).

If NG, go to trouble diagnosis procedure for intake door (HA-152).
If OK, continue with next check.
NOTE:

I

Recirculation does not operate in DEF

and D/F

modes.

I

Recirculation automatically occurs when the following
conditions are met:

a)

FACE

mode.

b)

Full cold position.

c)

Fan switch to 4 speed.

d)

A/C switch on.

Recirculation indicator will not illuminate.

RHA088H

4. Check Temperature Decrease

NCHA0130S0204

1.

Slide temperature control lever to full cold.

2.

Check for cold air at discharge air outlets.

If NG, go to trouble diagnosis procedure for insufficient cooling
(HA-182).
If OK, continue with next check.

RHA089H

5. Check Temperature Increase

NCHA0130S0205

1.

Slide temperature control lever to full hot.

2.

Check for hot air at discharge air outlets.

If NG, go to trouble diagnosis procedure for insufficient heating
(HA-189).

RHA090H

6. Check Air Conditioner Switch

NCHA0130S0206

Turn the fan control switch to the desired (1 to 4 speed) position
and push the A/C switch to turn ON the air conditioner.
The indicator lamp should come on when air conditioner is ON.
If NG, go to trouble diagnosis procedure for magnet clutch
(HA-174).

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

MANUAL

Operational Check (Cont’d)

HA-149

A/C System

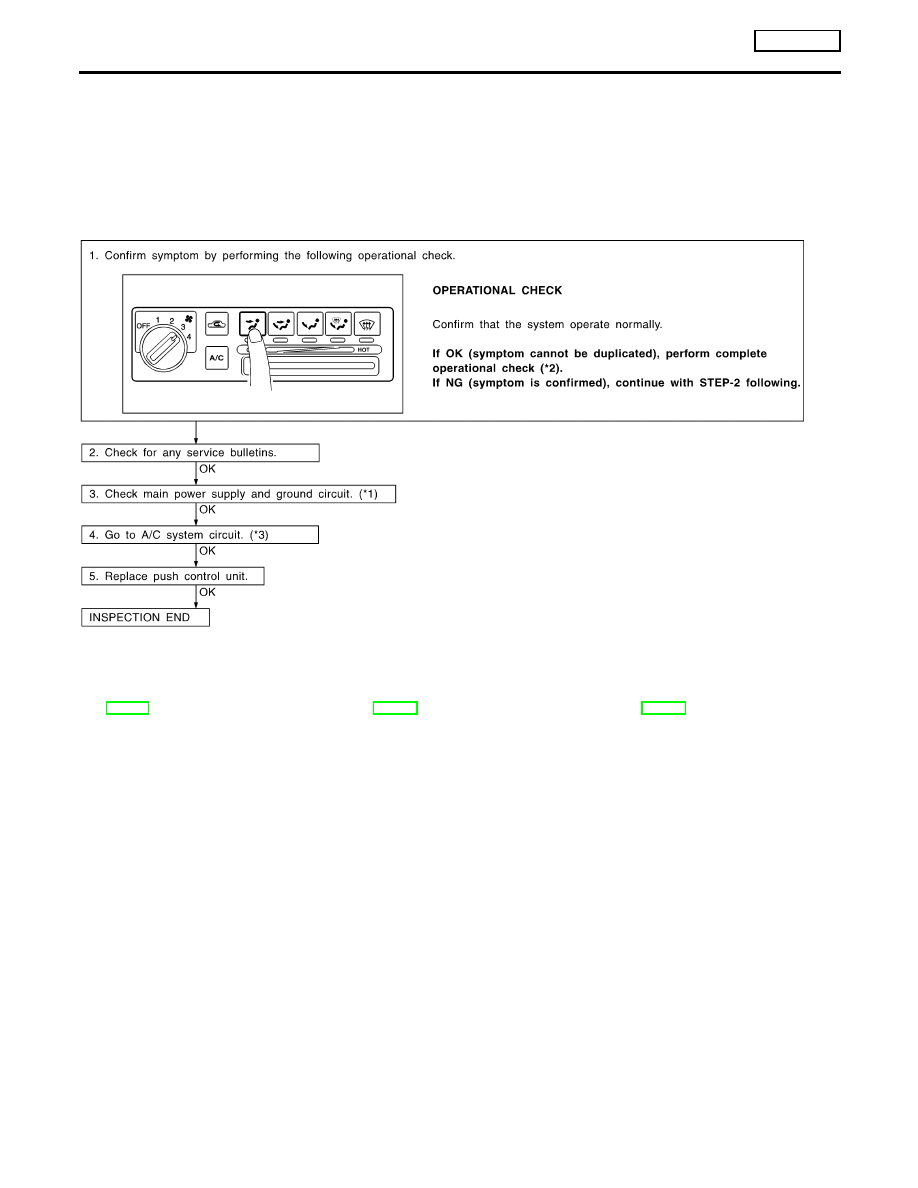

TROUBLE DIAGNOSIS PROCEDURE FOR A/C SYSTEM

=NCHA0131

Symptom:

I

A/C system does not come on.

INSPECTION FLOW

SHA351F

*1: HA-151

*2: HA-148

*3: HA-151

TROUBLE DIAGNOSES

MANUAL

A/C System

HA-150
